Kohler K-1126 Guide de démarrage rapide

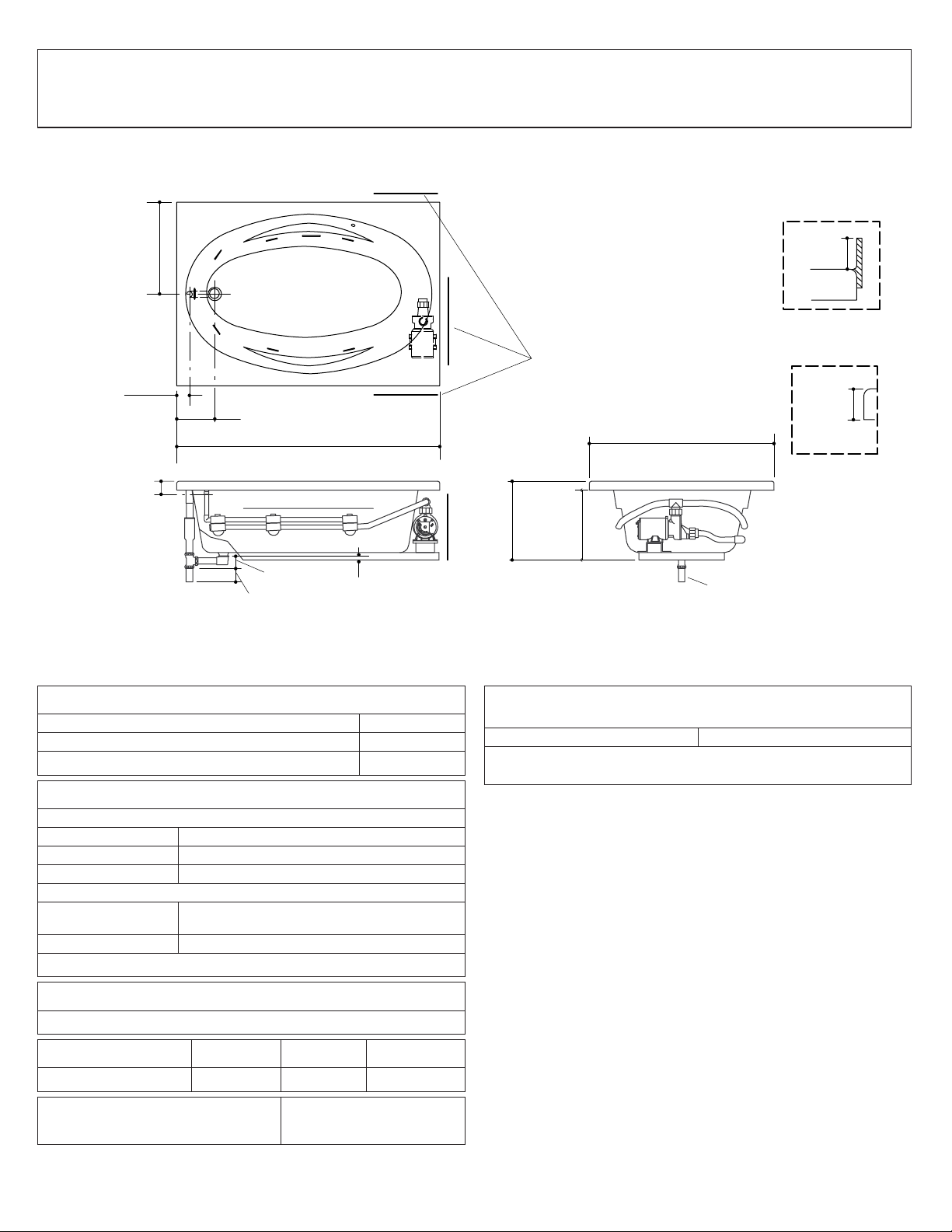

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-1126, K-1126-L, K-1126-R

Product Information

Applicable product:

Drop-in rim style K-1126

Tile ﬂange, left drain K-1126-L

Tile ﬂange, right drain K-1126-R

Fixture*:

Bathing well:

Basin area, bottom 46″(116.8 cm) x 21″(53.3 cm)

Basin area, top 55″(139.7 cm) x 31″(78.7 cm)

Weight 67.5 lbs (30.6 kg)

To overﬂow:

Water depth 14″(35.6 cm)

Capacity 57 gal (215.8 L)

* Approximate measurements for comparison only.

Drop-in cutout dimensions:

58-1/4″(148 cm) x 40-1/2″(102.9 cm)

Pump: V Hz A

1-speed 120 60 7.5

Minimum access panel

pump/control (required): 20″(50.8 cm) W x

15″(38.1 cm) H

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Locate the outlet behind the whirlpool and within 24″(61 cm)

of the pump.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

33 lbs/square foot (159 kg/square meter) loading.

The apron must be installed before the ﬁnished ﬂoor and wall

materials are installed.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

No change in measurements if connected with drain

illustrated. (K-11677 or K-11677M)

1-1/4"

(3.2 cm)

Tile Flange

Detail

1-1/2"

(3.8 cm)

Drop-in Rim

Detail

Pump/Control Access

(If Apron Is Not Used)

20" (50.8 cm) W x

15" (38.1 cm) H

3" (7.6 cm)

2-1/2"

(6.4 cm)

60" (152.4 cm)

42" (106.7 cm)

16-5/8"

(42.2 cm)

18-1/8"

(46 cm)

3/8" (1 cm)

2-7/8" (7.3 cm)

8" (20.3 cm)

(2.5 cm)

21"

(53.3 cm)

1-1/2" OD

1014728-1-B 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable :

Style rebord encastré K-1126

Bride de carrelage, drain gauche K-1126-L

Bride de carrelage, drain droit K-1126-R

Appareil sanitaire* :

Bassin de baignoire :

Espace du bassin,

base 46″(116,8 cm) x 21″(53,3 cm)

Espace du bassin,

dessus 55″(139,7 cm) x 31″(78,7 cm)

Poids 67,5 lbs (30,6 kg)

Au trop-plein :

Profondeur d’eau 14″(35,6 cm)

Capacité 57 gal (215,8 L)

* Mesures approximatives pour comparaison uniquement.

Dimensions de découpe d’encastrement :

58-1/4″(148 cm) x 40-1/2″(102,9 cm)

Pompe : V Hz A

1 vitesse 120 60 7,5

Panneau d’accès minimal à la

pompe/commande (obligatoire) : 20″(50,8 cm) l x

15″(38,1 cm) H

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI) :

Pompe/commande 120 V, 15 A, 60 Hz

Localiser la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 33 lbs/pied carré (159 kg/mètre carré).

Le bandeau doit être installé avant d’installer le sol ﬁni et les

matériaux du mur.

Ce meuble est conforme aux normes ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

1-1/4"

(3,2 cm)

Détail de bride

de carrelage

1-1/2"

(3,8 cm)

Détail du

rebord de

l'encastrement

Accès à la pompe/contrôle

(si le bandeau n'est pas utilisé)

20" (50,8 cm) L x

15" (38,1 cm) H

3" (7,6 cm)

2-1/2"

(6,4 cm)

60" (152,4 cm)

42" (106,7 cm)

16-5/8"

(42,2 cm)

18-1/8"

(46 cm)

3/8" (1 cm)

2-7/8" (7,3 cm)

8" (20,3 cm)

(2,5 cm)

21"

(53,3 cm)

Ø Ext. 1-1/2"

Kohler Co. 3 1014728-1-B

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer K-1126

Reborde de azulejos, desagüe a la izquierda K-1126-L

Reborde de azulejos, desagüe a la derecha K-1126-R

Producto*:

Área de la bañera:

Área del fondo 46″(116,8 cm) x 21″(53,3 cm)

Área superior 55″(139,7 cm) x 31″(78,7 cm)

Peso 67,5 lbs (30,6 kg)

Al rebosadero:

Profundidad del

agua 14″(35,6 cm)

Capacidad 57 gal (215,8 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Dimensiones de la abertura de sobreponer:

58-1/4″(148 cm) x 40-1/2″(102,9 cm)

Bomba: V Hz A

1-velocidad 120 60 7.5

Panel de acceso mínimo para la

bomba/control (se requiere): 20″(50,8 cm) de ancho x

15″(38,1 cm) de alto

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 33 lbs/pie cuadrado (159 kg/metro

cuadrado).

El faldón debe instalarse antes que los materiales de acabado del

piso y la pared.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

1-1/4"

(3,2 cm)

Detalle del

reborde para

azulejo

1-1/2"

(3,8 cm)

Detalle del

borde de

sobreponer

Acceso a la bomba/control

(Si no se emplea faldón)

20" (50,8 cm) de ancho x

15" (38,1 cm) de alto

3" (7,6 cm)

2-1/2"

(6,4 cm)

60" (152,4 cm)

42" (106,7 cm)

16-5/8"

(42,2 cm)

18-1/8"

(46 cm)

3/8" (1 cm)

2-7/8" (7,3 cm)

8" (20,3 cm)

(2,5 cm)

21"

(53,3 cm)

1-1/2" D.E.

Kohler Co. 4 1014728-1-B
