Kohler K-1112 Guide de démarrage rapide

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1112

Product Information

Applicable product:

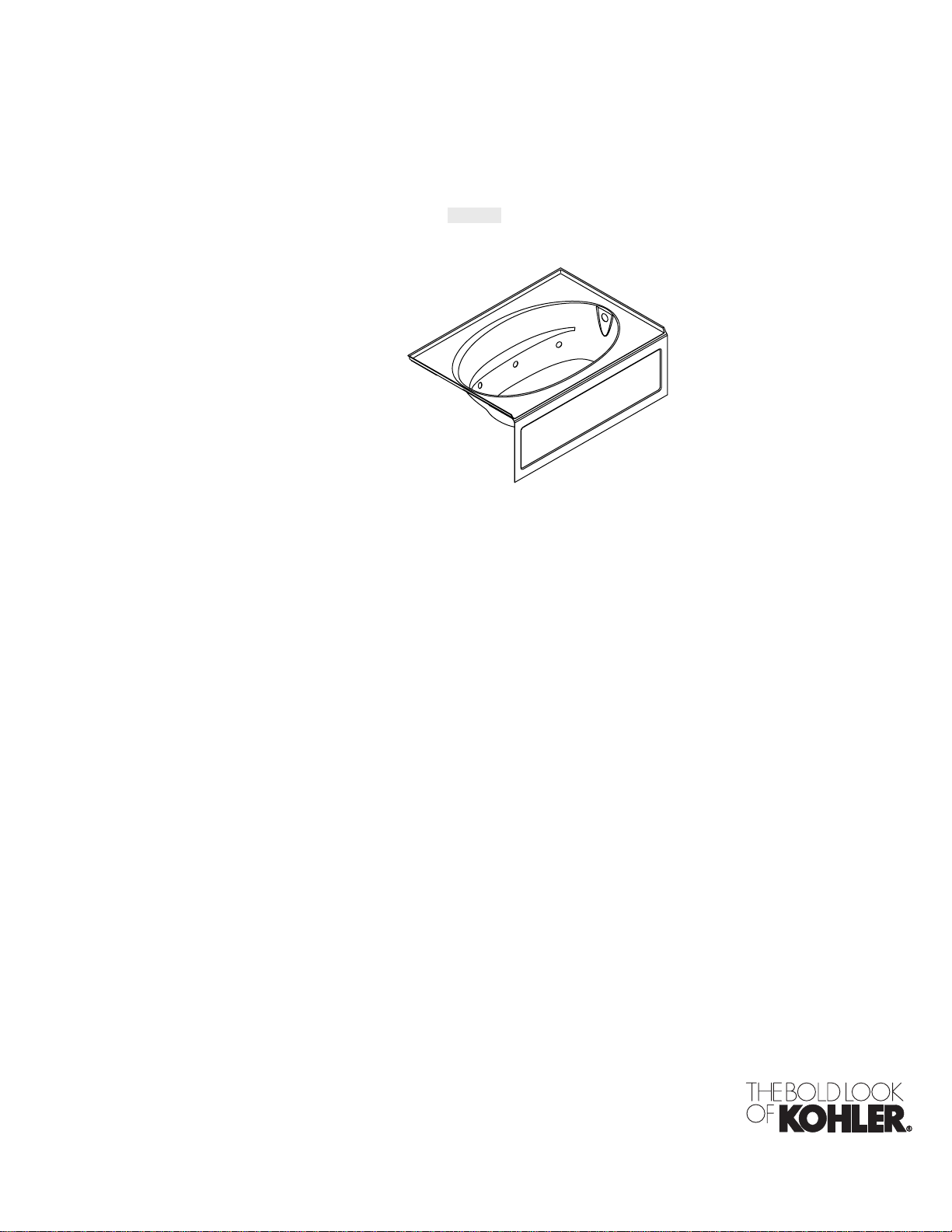

Integral apron, left drain K-1112-LA shown

Integral apron, right drain K-1112-RA not shown

Fixture*: basin area top area weight

Bathing well 43″(109.2 cm) x

24-5/8″(62.5

cm)

53-1/2″(135.9

cm) x 32-1/8″

(81.6 cm)

120 lbs

(55 kg)

water depth capacity

To overﬂow 15″(38.1 cm) 57 gal (215.9 L)

* Approximate measurements for comparison only.

Pump: Hp V Hz A

1-speed 1.25 120 60 7.5

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Locate the outlet behind the whirlpool and within 24″(61 cm)

of the pump.

Notes

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of 80

lbs./square foot (390 kg/square meter) loading.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

This ﬁxture conforms to ANSI Standard Z124.1. All dimensions are

nominal.

3-1/8"

(7.9 cm)

1-1/2" OD

10-13/16" (27.5 cm)

60" (152.4 cm) 42" (106.7 cm)

3/8" (1 cm)

2-7/8" (7.3 cm)

3" (7.6 cm)

21"

(53.3 cm)

Recommended faucet area

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

1-1/4"

(3.2 cm)

Tile Flange

Detail

3-1/2"

(8.9 cm)

1-1/4"

(3.2 cm)

21" (53.3 cm)

1-1/4" (3.2 cm)

1047169-1-B 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Bandeau intégral, drain

gauche K-1112-LA illustré

Bandeau intégral, drain droit K-1112-RA non illustré

Appareil

sanitaire*: espace du

bassin espace

supérieur poids

Bassin de la

baignoire 43″(109,2 cm) x

24-5/8″(62,5

cm)

53-1/2″(135,9

cm) x 32-1/8″

(81,6 cm)

120 lbs

(55 kg)

profondeur

d’eau capacité

Au trop plein 15″(38,1 cm) 57 gal (215,9 L)

* Mesures approximatives pour comparaison uniquement.

Pompe: CV V Hz A

1-vitesse 1,25 120 60 7,5

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI):

Pompe/contrôle 120 V, 15 A, 60 Hz

Localiser la prise de courant derrière la baignoire à

hydromassage, à moins de 24″(61 cm) de la pompe.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous la baignoire à hydromassage doit pouvoir

soutenir une charge minimale de 80 lbs./pied carré (390 Kg/m2).

Si un robinet sur rebord est installé, s’assurer qu’il n’y ait pas

d’interférence avec le trop plein du drain et le système de

circulation avant de percer les trous. Consulter les codes nationaux

et locaux pour les exigences d’espace d’air minimum lors de

l’installation d’un bec sur le comptoir du robinet.

Toutes les dimensions de cet appareil sanitaire sont nominales et

conformes à la norme Standard ANSI Z124.1.

3-1/8"

(7,9 cm)

Ø Ext. 1-1/2"

10-13/16" (27,5 cm)

60" (152,4 cm) 42" (106,7 cm)

3/8" (1 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

21"

(53,3 cm)

Emplacement recommandé du robinet

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

1-1/4"

(3,2 cm)

Détail de bride

de carrelage

3-1/2"

(8,9 cm)

1-1/4"

(3,2 cm)

21" (53,3 cm)

1-1/4" (3,2 cm)

Kohler Co. 3 1047169-1-B

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Faldón integral, desagüe a la

izquierda K-1112-LA ilustrada

Faldón integral, desagüe a la

derecha K-1112-RA no ilustrada

Producto*: área del fondo área superior peso

Área de la

bañera 43″(109,2 cm) x

24-5/8″(62,5

cm)

53-1/2″(135,9

cm) x 32-1/8″

(81,6 cm)

120 lbs

(55 kg)

profundidad

del agua capacidad

Al rebosadero 15″(38,1 cm) 57 gal (215,9 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba: Hp V Hz A

1-velocidad 1,25 120 60 7,5

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

soportar una carga mínima de 80 libras/pie cuadrado (390

kg/metro cuadrado).

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

Este producto cumple con la norma Z124.1 del ANSI. Todas las

dimensiones son nominales.

3-1/8"

(7,9 cm)

1-1/2" D.E.

10-13/16" (27,5 cm)

60" (152,4 cm) 42" (106,7 cm)

3/8" (1 cm)

2-7/8" (7,3 cm)

3" (7,6 cm)

21"

(53,3 cm)

Área recomendada para la grifería

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

1-1/4"

(3,2 cm)

Detalle del

reborde de

azulejos

3-1/2"

(8,9 cm)

1-1/4"

(3,2 cm)

21" (53,3 cm)

1-1/4" (3,2 cm)

Kohler Co. 4 1047169-1-B
