Intellinet 561204 Instructions de montage

INT-561204_QiG-0317_REV-5.01

Important: Read before use. • Importante: Leer antes de usar.

intellinetnetwork.com

8-Port Gigabit Ethernet PoE+

Switch Quick Instruction

Guide

Model 561204

LED Status Operation

Power On Power On

O Check connection; turn power on

PoE

On Port is linked to PSE/PoE device

Blinking PoE Overload

O No PSE/PoE device is linked

Link/Act

On Valid port connection on port 5

Blinking Valid port connection; data transmitted/received

O No link established

8-Port Gigabit Ethernet PoE+ Switch English

English

This guide presents the basic steps to set up and operate this device. For detailed

instructions and specications, refer to the user manual enclosed with this product

or at intellinetnetwork.com.

Ports

All ports on the switch support Auto-MDI/MDI-X functionality, so you can use

straight or crossover UTP/STP cables to connect the RJ45 ports to PCs, routers,

hubs, other switches, etc. Cat5/5e/6 UTP/STP cables provide optimal performance;

if a status LED doesn’t indicate a link, check the corresponding device for proper

setup and operation.

LEDs

The LED indicators make monitoring and troubleshooting easier. If a status LED

doesn’t indicate a link or activity, check the corresponding device for proper setup

and operation.

• Ports 1 – 8: 10/100/1000 Mbps ports, IEEE 802.3af/at compliant, providing a

maximum of 30 watts to connected PoE devices. The total PoE budget for this

switch is 60 watts, the per-port average power distribution is 7.5 watts.

• Port 1: The designated uplink port can be used the same way as any of the

other ports, however, when port isolation (VLAN mode 1 or 2) is active, this port

remains accessible from all other ports.

Prior to use, place/position the switch:

•Onalevelsurfacethatcansupporttheweightoftheswitch(andanyotheritems

that need to be considered);

•Withaminimumof25mm(approx.1”)ofclearanceonthetopandsides

for adequate ventilation;

•Awayfromelectric-noisesources:radios,transmitters,broadbandampliers,etc.;

•Whereitcannotbeaectedbyexcessivemoisture.

Placement

English

8-Port Gigabit Ethernet PoE+ Switch

Use the included power adapter to connect the receptacle on the back of the

switch to a power outlet, and conrm that the Power LED lights.

Power

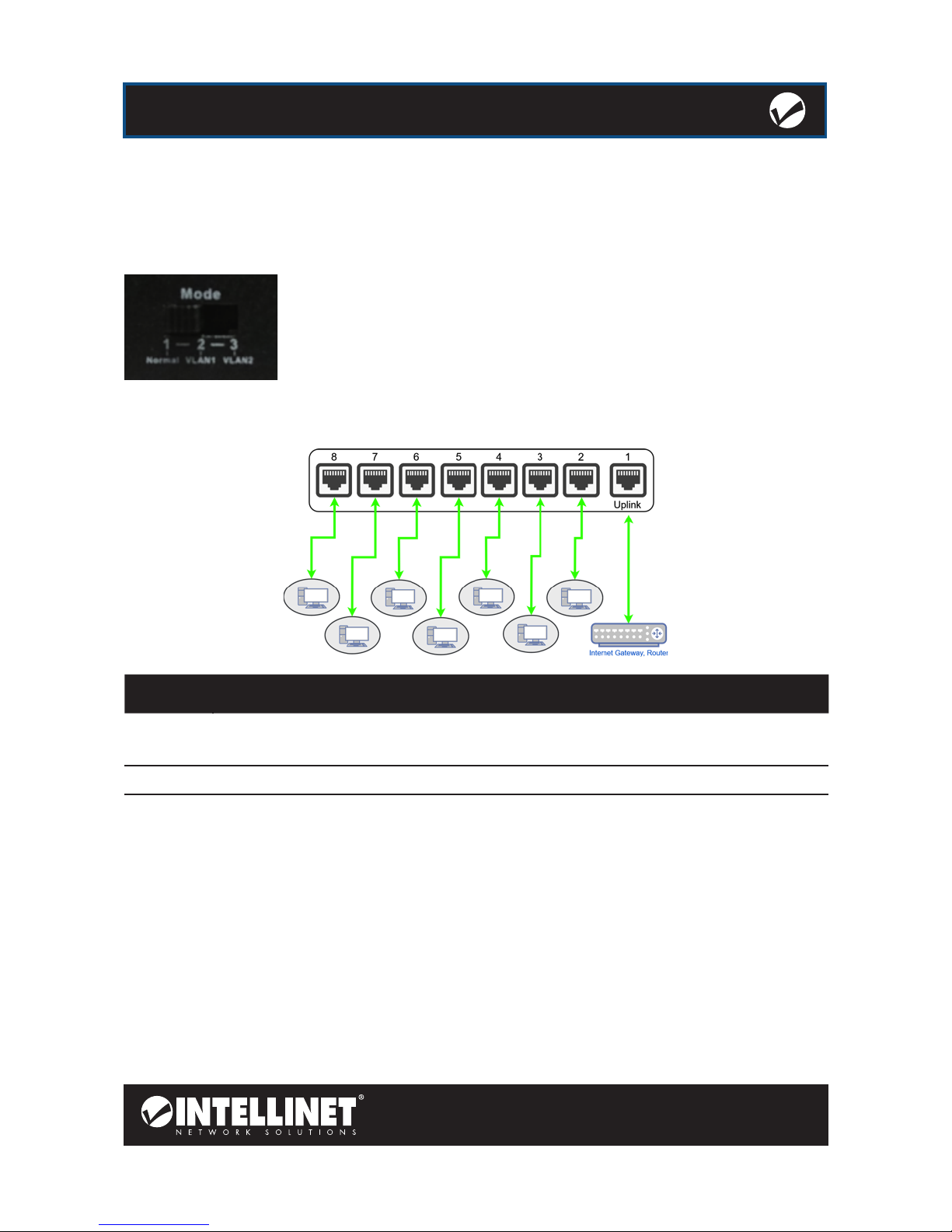

VLAN Mode

The Intellinet 8-Port Gigabit PoE+ Switch (561204) features port

isolation,alsoreferredtoas“PrivateVLAN”.Itisolatesallports

from each other and only allows access to the uplink port. This

is useful, for example, if a private VLAN is a hotel where each

room or apartment has a network port for Internet access. All

ports can all access the Internet, but they cannot access each other.

Mode Operation

Normal The switch operates as a standard Ethernet switch. All ports can

communicate with each other.

VLAN1 Ports 2 – 8 are isolated from each other, but do have access to port 1.

VLAN2

Ports 2 – 8 are isolated from each other, but do have access to port

1. In addition, the connection speed of ports 2 – 8 is limited to 10

Mbps.

LED Status Bedeutung

Power An Gerät wird mit Strom versorgt

Aus Stromanschluss prüfen/Gerät einschalten

PoE

An Port ist mit einem PSE-/PoE-Gerät verbunden

Blinkend PoE-Überspannung

Aus Es ist kein PSE-/PoE-Gerät verbunden

Link/Act

An Gültige Portverbindung an Port 5

Blinkend Gültige Portverbindung; Daten gesendet/empfangen

Aus Keine Verbindung hergestellt

Diese Kurzanleitung zeigt die grundlegenden Schritte zur Einrichtung und

Inbetriebnahme dieses Geräts. Für genauere Anweisungen nutzen Sie bitte das

beiliegende Handbuch oder auf intellinetnetwork.com.

Anschlüsse

Alle Ports unterstützen Auto-MDIX Funktionalität, daher können Sie ein

Crossover- oder Nicht-Crossover UTP-/STP-Kabel verwenden, um die RJ45-Ports

mit PCs, Routern, Hubs, anderen Switchen etc. zu verbinden. Cat5/5e- UTP/STP-

KabelbietendiebestePerformance.WenneineLEDkeineVerbindunganzeigt,

überprüfen Sie das verbundene Gerät.

Deutsch

8-Port Gigabit Ethernet PoE+ Switch

• Ports 1 – 8: 10/100/1000 Mbit/s-Ports, IEEE 802.3af/at-konform, stellen max.

30WattproPortfürangeschlossenePoE-GerätezurVerfügung.Dasgesamte

PoE-BudgetfürdiesenSwitchbeträgt60Watt,diedurchschnittlicheStromvers-

orgungproPortbeträgt7,5Watt.

• Port 1: Der ausgewiesene Uplink-Port kann wie die anderen Ports verwendet

werden.WennPortisolierungaktivist(VLAN-Modus1oder2),kannaufdiesen

Port weiterhin von allen anderen Ports zugegrien werden.

LEDs

DieLEDszeigenFunktionenanundhelfenbeiProblemdiagnosen.Wenneine

LED keine Verbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.

Deutsch

Nutzungsumgebung

Er wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen:

•AufebenemUntergrund,derdasGewichtdesSwitches

(und evtl. anderer Gegenstände) trägt;

•Mitmindestens25mmAbstandzuallenSeitenfürangemessenenLuftdurchsatz;

•FernvonanderenÜbertragungsgerätenwieRadios,Breitband-verstärker,etc.;

•NichtinfeuchtenUmgebungen.

Deutsch

8-Port Gigabit Ethernet PoE+ Switch

Verwenden Sie das beiliegende Netzteil, um die Strombuchse auf der Rückseite

des Switches mit einer Steckdose zu verbinden und prüfen Sie, dass die Power-

LED leuchtet.

Strom

VLAN-Funktionalität

Dieser Switch bietet Portisolierung, auch bekannt als“Privates

VLAN”.DieseFunktionisoliertallePortsvoneinanderund

ermöglicht Zugang zum Uplink-Port. Dies ist z. B. nützlich in

Hotels, in denen jedes Zimmer einen Netzwerkanschluss für In-

ternetzugang hat. Alle Ports können auf das Internet zugreifen,

aber nicht auf andere Nutzer.

Modus Funktion

Normal Der Switch wird als Standard-Ethernet-Switch betrieben. Alle Ports

können untereinander kommunizieren.

VLAN1 Ports 2 – 8 sind voneinander isoliert, aber haben Zugri auf Port 1.

VLAN2 Ports 2 – 8 sind voneinander isoliert, aber haben Zugri auf Port 1.

Zusätzlich sind die Anschlussports 2 – 8 auf 10 Mbit/s beschränkt.

LED Estado Operación

PWR Encendido

Encendido

Apagado

Compruebe la conexión, p/encender

PoE

Encendido El puerto está conectado al dispositivo PSE/PoE

Parpadeo Sobrecarga del PoE

Apagado No conecta ningún dispositivo PSE/PoE

Enlace

ascendente

Encendido Conexión válida puerto 5

Linkeando

Conexión de puerto válida; Datos transmitidos / recibidos

Apagado

Enlace no establecido

Esta guía presenta los pasos básicos para instalar y operar este dispositivo. Para

obtener instrucciones detalladas y más especicaciones, consulte el manual de

usuario incluido o en intellinetnetwork.com.

Conexiónes

Todos los puertos del switch soportan Auto-MDI/MDI-X, puede utilizarse cable

directo o cruzado UTP/STP para conectar los puertos RJ45 a la PC, router, hub,

otros switches, etc. Cat5/5e UTP/STP proporcionan un redimiento optimo; Si un

LED no indica conectividad, compruebe las conexiones sean adecuadas.

Español

Switch PoE+ Gigabit Ethernet de 8 puertos

LEDs

Los LED indicadores permiten el monitoreo y detección de problemáticas de

manera sencilla. Si un LED no indica conectividad o actividad, verique que la

conguración y la operación del equipo sean adecuadas.

• Puertos 1 – 8: puertos 10/100/1000 Mbps, cumple con IEEE802.3af/at, brindando un

máximo de 30 watts a dispositivos PoE conectados. El presupuesto PoE total para este

switch es de 60 watts, la distribución de energía promedio por puerto es de 7.5 watts.

• Puertos 1: El puerto de enlace ascendente puede ser usado de la misma manera que

el resto de los puertos, sin embargo, cuando el aislamiento de puertos (modo VLAN

1 o 2) está activo, este puerto permanece accesible desde el resto de los puertos.

Colocación

Antes de utilizarlo, se recomienda que el switch sea colocado/jado:

•Sobreunasupercieplanaquepuedasoportarelpesodelswitch(ycualquier

otro artículo que deba ser considerado);

•Conunmínimode25mm(1”aprox.)deespaciolibreenlapartesuperioryen

los lados para una ventilación adecuada;

•Apartadodefuentesderuidoeléctrico:radios,transmisores,amplicadores,

etc.;

•Dondenoseaafectadoporlahumedadexcesiva.

Español

Español Switch PoE+ Gigabit Ethernet de 8 puertos

Utilice el adaptador de corriente externo incluido para conectar el receptáculo

en la parte trasera del switch con una toma de corriente, y conrme que el LED

de encendido se ilumina.

Alimentación

El Switch PoE+ Gigabit Ethernet de 8 puertos de Intellinet

cuentaconaislamientodepuerto,tambiénconocidocomo

“VLANPrivada”.Aíslatodoslospuertosentreunoyotroysolo

permite acceso al puerto uplink. Esto es útil, por ejemplo, si una

VLAN privada es un hotel en el cual cada cuarto o departa-

mento tiene un puerto de red para acceso a Internet. Todos los puertos puedan

acceder todos al Internet, pero no pueden acceder entre si.

Funcionalidad VLAN

Mode Operación

Normal Este switch opera como un switch Ethernet estándar. Todos los puertos se

pueden comunicar entre ellos.

VLAN1 Los puertos 2 – 8 están aislados de los demás, pero tienen acceso al puerto 1.

VLAN2 Los puertos 2 – 8 están aislados de los demás, pero tienen acceso al puerto 1.

Además, la velocidad de conexión de los puertos 2- 8 está limitada a 10 Mbps.

LED État Opération

Power Allumé Alimenté

Éteint Vériezl’alimentation/Allumezl’appareil

PoE

Allumé LeportestconnectéàunappareilPSE/PoE

Clignotant PoE Overload

Éteint AucunappareilPSE/PoEn’estconnecté

Liaison

montante

Allumé Connexion valide sur le port 5

Clignotant Connexionvalidesurleport;donnéestrans-

mises/reçues

Éteint Aucuneliaisonn’estétablie

Ceguidedécritlesbasespourcongureretopérercetappareil.Pourdes

instructionsetspécicationsdétailées,veuillezlirelemanueldel’utilisateurinclus

ou sur intellinetnetwork.com.

Conexiónes

TouslesportsdececommutateursupportentlafonctionnalitéAuto-MDI/

MDI-X,doncvouspouvezutiliserdescâblesUTP/STPcroisésounon-croiséspour

connecter les ports RJ45 aux PCs, routeurs, hubs, d’autres commutateurs etc.

Des câbles Cat5/5e UTP/STP garantissent des performances optimales; si un DEL

n’indiquepasunconnexion,vériezl’appareilcorrespondant.

Français

Commutateur PoE+ Gigabit Ethernet 8 ports

Français

LesDELsd’étatpourdesinformationsetledépannage.SiuneDELn’indiquepas

d’activité,vériezl’appareilcorrespondant.

DELs

• Ports 1 – 8 : ports 10/100/1000 Mbps, compatible IEEE 802.3af/at, fournissant un

maximumde30wattsauxdispositifsPoEconnectés.Lapuissancetotaledece

switch PoE est de 60 watts, la puissance moyenne par port est de 7,5 watts.

• Port1:Leportdeliaisonmontantedésignépeutêtreutilisédelamêmefaçon

que les autres ports, cependant, lorsque l’isolement de port (en mode VLAN 1 ou

2) est actif, ce port reste accessible depuis tous les autres ports.

Placement

Avantd’utiliserlecommutateur,ilestrecommandédeleplacer:

•Surunesurfaceplanequipeutsupportersonpoids(etceluid’autresobjets);

•Ac.unécartementminimalde25mmd’autresobjetspouruneventilation

susante;

•Loindesappareilsélectriquesquipeuventêtresourced‘interférence(desradios

etc.);

•Loindesenvironnementshumides.

Français

Commutateur PoE+ Gigabit Ethernet 8 ports

VLAN Mode

Le Switch PoE+ Gigabit 8 ports Intellinet (561204) permet

l’isolationdeport,égalementappelée«VLANprivé».Cette

fonctionnalitépermetd’isolertouslesportslesunsdesautres

et autorise uniquement l’accès au port de liaison montante.

CettefonctionestnotammentutilesiunVLANprivéestunhô-

teloùchaquechambreousuitedisposed’unportréseaupouraccéderàInternet.

TouslesportspeuventaccéderàInternet,maisilsnepeuventpascommuniquer

les uns avec les autres.

Mode Operation

Normal Le switch fonctionne comme un switch Ethernet standard. Tous les

ports peuvent communiquer entre eux.

VLAN1 Ports2–8sontisolésentreeuxmaisontaccèsauport1.

VLAN2 Ports2–8sontisolésentreeuxmaisontaccèsauport1.Deplus,la

vitessedeconnexiondesports2à8estlimitéeà10Mbps.

Utilisezlecordond’alimentationincluspourconnecterl’entréed’alimentationau

panneauarrièreducommutateuràuneprisedecourantetconrmezquelaDEL

s’allume.

Alimentation

Dioda Status Objaśnienie

Power On (wł.) Urządzenie włączone

O (wył.) Sprawdź, czy zasilanie jest podłączone

PoE

On (wł.) Połączenie z urządzeniem PSE/PoE

Migająca Przeciążenie PoE

O (wył.) Brak połączenia z urządzeniem PSE/PoE

Uplink

On (wł.) Prawidłowe podłączenie portu nr 5

Migająca Prawidłowe podłączenie portu; transmisja/odbiór

pakietów

O (wył.) Nie nawiązano połączenia

Wszystkieportyprzełącznikaobsługująauto-krosowanieMDI/MDI-X,możliwe

więc jest użycie kabla prostego lub krosowanego, aby połączyć porty RJ45 z

komputerami, routerami, czy innymi przełącznikami. Kable Cat5/5e/6 UTP/

STP zapewniają optymalną wydajność; jeśli diody statusu nie sygnalizują linku,

sprawdź podłączone urządzenie pod kątem poprawności konguracji oraz jego

zasilania.

Podłączenie

Polski

8-Portowy Przełącznik Gigabit Ethernet PoE+

Polski

Ta instrukcja prezentuje podstawowe kroki podłączenia i instalacji urządzenia. Aby

uzyskać szczegółowe informacje techniczne oraz instrukcję użytkownika zapoznaj

się z zawartością dołączoną do opakowania lub odwiedź stronę intellinetnetwork.

com.

Diody

Diody sygnalizacyjne są pomocne podczas monitorowania urządzenia oraz

ułatwiają rozwiązywanie problemów. Jeśli diody statusu nie sygnalizują funkcji

linku lub aktywności, sprawdź podłączone urządzenie pod kątem poprawności

konguracji oraz jego zasilania.

• Porty 1-8: 10/100/1000 Mb/s, zgodne z IEEE802.3af/at, maksymalna moc dla

podłączonegourządzeniaPoEwynosi30W.MocłącznaPoEprzełącznikawynosi

60W,średnionaportdystrybuowanajestmocowielkości7.5W.

• Port 1: Oznaczony jako port Uplink, może być wykorzystany tak samo jak

wszystkie inne porty, jednak gdy izolacja portu (VLAN tryb 1 lub 2) jest aktywna,

port ten pozostaje dostępny dla wszystkich pozostałych portów.

Autres manuels pour 561204

Table des matières

Langues :

Autres manuels Intellinet Changer

Intellinet

Intellinet 560559 Manuel utilisateur

Intellinet

Intellinet 560917 Manuel utilisateur

Intellinet

Intellinet Cat5e 162470 Manuel utilisateur

Intellinet

Intellinet 561907 Manuel utilisateur

Intellinet

Intellinet 522618 Manuel utilisateur

Intellinet

Intellinet IES-24GB Manuel utilisateur

Intellinet

Intellinet 561082 Manuel utilisateur

Intellinet

Intellinet IPS-16GM02-374W Manuel utilisateur

Intellinet

Intellinet 508827 Manuel utilisateur

Intellinet

Intellinet 560764 V1 Series Manuel utilisateur

Intellinet

Intellinet 561228-V2 Manuel utilisateur

Intellinet

Intellinet 502931 Manuel utilisateur

Intellinet

Intellinet 502023 Manuel utilisateur

Intellinet

Intellinet 560542 Manuel utilisateur

Intellinet

Intellinet IES-05GP Manuel utilisateur

Intellinet

Intellinet 508261 Manuel utilisateur

Intellinet

Intellinet 561686 Manuel utilisateur

Intellinet

Intellinet 561969 Manuel utilisateur

Intellinet

Intellinet 520409 Manuel utilisateur

Intellinet

Intellinet 561143 Manuel utilisateur

Intellinet

Intellinet 502931 Manuel utilisateur

Intellinet

Intellinet 560900 Manuel utilisateur

Intellinet

Intellinet 561297 Manuel utilisateur

Intellinet

Intellinet 561228 Instructions de montage

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
