Intellinet IPS-6GM02-60W Manuel utilisateur

Important: Read before use. • Importante: Leer antes de usar.

For additional benets:

or go to: register.intellinet-network.com/r/562034

PoE-Powered

6-Port Lite Smart

Managed PoE+

Switch with 4

GbE Ports / 2 GbE Uplinks and

PoE Passthrough Instructions

Model 562034 (IPS-6GM02-60W)

Scan to

product warranty

For specifications, go to intellinet-network.com. Register your product at register.

intellinet-network.com/r/562034 or scan the QR code on the cover.

Front Panel

This switch is equipped with six Gigabit ports; four are PoE-enabled and two are Gigabit

uplink ports. Each of the four PSE ports (Ports 1-4) can provide up to 30 watts (with total

capacity of up to 60W); non-PoE devices only receive data. The product is compliant with

802.3af and IEEE 802.3at standards and can be powered either by the included adapter or

via PoE. Cat5e/6/6a UTP/STP cables provide optimal performance; if a status LED doesn’t

indicate a link or activity, check the corresponding device for proper setup and operation.

LED Color Status Status Description

PWR Orange Off No power is supplied to the switch.

On Power is supplied via the AC adapter or the PD port.

Link/

Act Green

Off No network link is established.

On A network link has been established.

Flashing A network link has been established and data

packets are being sent and received.

PoE Orange

Off Port is not supplying power to a connected PoE device.

On Port is supplying power to a connected PoE device.

Flashing Abnormal power supply

Rear Panel

Chassis Ground Column

Wire the grounding terminal to an earth grounding object to

protect equipment from external electrical surges.

Power

Use the included power cord to connect the device to an AC outlet.

Confirm that the PWR LED on the front panel is lit.

English

Instructions

Placement & Setup

Desktop

Prior to use, it is recommended that the switch be placed/positioned: with a minimum of 25 mm (approx.

1”) of clearance on the top and sides for adequate ventilation; away from sources of electrical noise:

radios, transmitters, broadband amplifiers, etc.; within 100 m (approx. 328’) of network devices it’s to be

connected to. Attach the rubber feet to the bottom of each corner of the switch to increase stability.

Wall Mounting

First, install screws (not included) into the wall at appropriate distances.

Then, hang the unit on the screws and slide it into place so it is secure.

Setup

The switch can be powered via PoE (95W) or AC power:

• Connect Port 6 (PoE In / PD) to a PoE injector or PoE switch;

• Plug the included power cable into an AC outlet.

= Ethernet Data

= PSE (power sourcing equipment) Power & Data

= PD (powered device) Power & Data

Basic Web-Based Browser Management

1 Open your Web browser.

2 Enter http:// and the IP address of the switch in the Address field.

The default management IP address is 192.168.2.1.

3 Press Enter to display the login screen. In the Username field, enter admin; in the

Password field, enter the serial number on the bottom of the switch. Click OK.

NVR

PoE In

PSE

English

Instructions

Die Spezifikationen finden Sie auf intellinet-network.com. Registrieren Sie Ihr Produkt auf register.

intellinet-network.com/r/562034 oder scannen Sie den QR-Code auf dem Deckblatt.

Frontblende

Dieser Switch enthält 6 Gigabit-Ports; 4 Ports sind PoE-fähig und 2 verfügen über einen Gigabit-

Uplink. Jeder der vier PSE-Ports (Ports 1-4) kann bis zu 30 W liefern (Gesamtkapazität – bis zu

60 W); nicht-PoE-fähige Geräte erhalten ausschließlich Daten. Das Produkt ist konform mit den

Standards IEEE 802.3af sowie IEEE 802.3at und kann entweder mit dem beiliegenden Netzteil

oder per PoE betrieben werden. Cat5e/6/6a- UTP/STP-Kabel bieten die beste Performance.

Wenn eine LED keineVerbindung/Aktivität anzeigt, überprüfen Sie das verbundene Gerät.

LED Farbe Status Beschreibung

PWR Orange An Stromversorgung über Netzteil

Aus Keine Stromversorgung über Netzteil.

Link/

Act Grün

An Eine Netzwerkverbindung wurde hergestellt.

Blinkend Eine Netzwerkverbindung wurde hergestellt und

Daten werden gesendet und empfangen.

Aus Keine Netzwerkverbindung hergestellt.

PoE Orange

An Das angeschlossene Gerät erhält Strom.

Aus Kein PD-Gerät angeschlossen.

Blinkend Unnormale Spannungsversorgung am Port.

Rückwand

Gehäuseerdungsschraube

Verdrahten Sie die Erdungsklemme mit einem Erdungsobjekt, um

das Gerät vor externen Überspannungen zu schützen.

Strom

Schließen Sie das mitgelieferte Netzkabel und den Adapter an das Gerät (auf der Rückseite)

und an eine Steckdose an. Vergewissern Sie sich, dass die LED„PWR“ leuchtet.

Deutsch

Anleitung

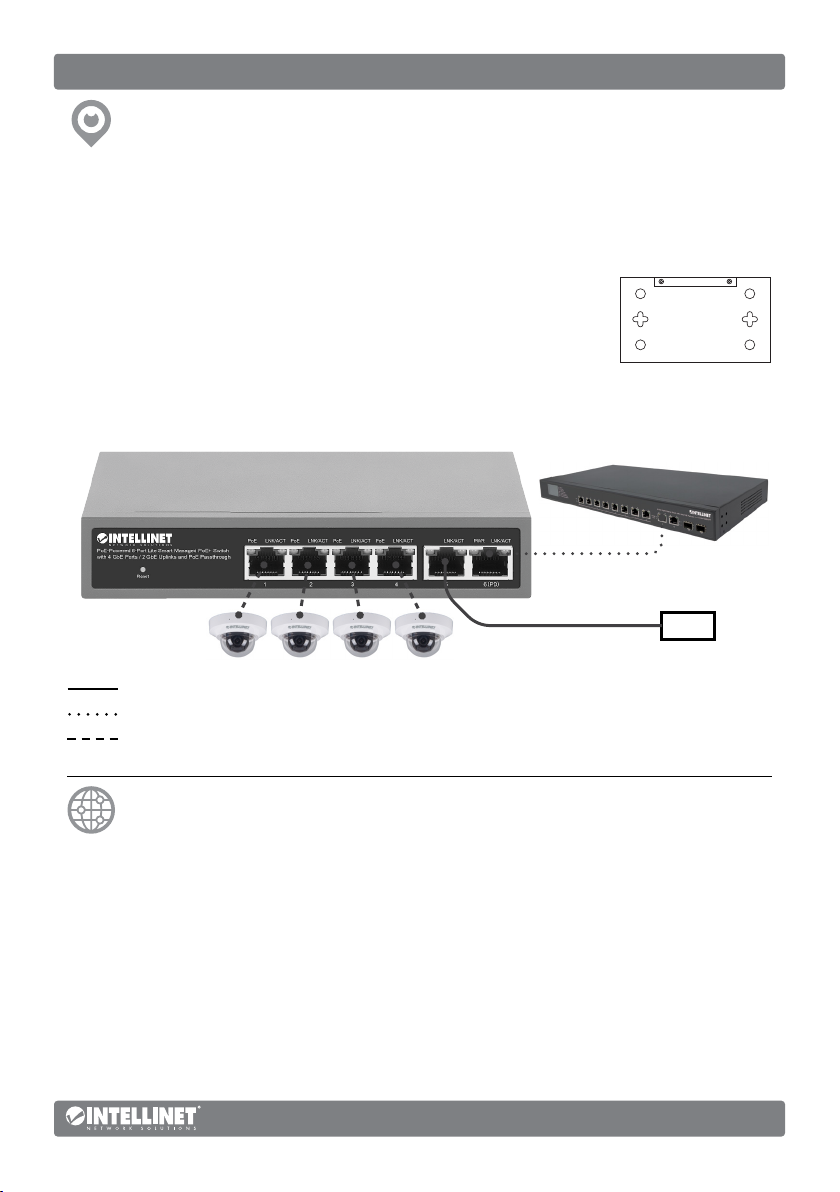

Installation & Anschlüsse

Nutzungsumgebung

Er wird empfohlen, den Switch vor der Nutzung folgendermaßen aufzustellen: mit mindestens 25 mm

Abstand zu allen Seiten für angemessenen Luftdurchsatz; fern von anderen Übertragungsgeräten

wie Radios, Breitbandverstärker, etc.; max. 100 m vom zu verbindenden Netzwerkgerät entfernt.

Befestigen Sie die Gummifüße an der Unterseite jeder Ecke des Schalters, um die Stabilität zu erhöhen.

Wandmontage

Bringen Sie zunächst Schrauben (nicht im Lieferumfang enthalten) in

entsprechenden Abständen an der Wand an. Hängen Sie anschließend das

Gerät an den Schrauben ein und platzieren Sie es so, dass es sicher hält.

Anschlüsse

Der Switch kann über PoE (95W) oder Wechselstrom betrieben werden:

• Schließen Sie Port 6 (PoE In / PD) an einen PoE-Injektor oder PoE-Switch an;

• Stecken Sie das mitgelieferte Netzkabel in eine Wechselstromsteckdose.

Grundlagen der Steuerung über den Webbrowser.

1 Öffnen Sie Ihren Webbrowser.

2 Geben Sie http:// und die IP-Adresse des Switches in der Adresszeile

ein. Die Standard-IP-Adresse lautet 192.168.2.1.

3 Drücken Sie Enter, um zum Loginfenster zu gelangen. Geben Sie als Benutzernamen

admin. Geben Sie im Passwort-Feld die Seriennummer ein, die sich auf dem

Aufkleber auf der Unterseite des Switch befindet. Klicken Sie auf OK.

NVR

PoE In

PSE

Anleitung

Deutsch

= Nur Ethernet-Daten

= PSE (Power Sourcing Equipment) Strom & Daten

= PD (Powered Device) Strom & Daten

Español

Instrucciones

Para más especificaciones, visite intellinet-network.com. Registre el producto en register.

intellinet-network.com/r/562034 o escanee el código QR en la cubierta.

Panel frontal

El Switch está equipado con seis puertos Gigabit; 4 puertos están habilitados para PoE y 2 son vínculos

superiores de Gigabit. Cada uno de los puertos de PSE (Puerto 1-4) puede brindar hasta 30 W (capacidad

total, hasta 60 W). ; los dispositivos que no son PoE sólo reciben datos. El product o es compatible

con los estándares IEEE 802.3af y IEEE 802.3at, y puede ser alimentado ya sea por el. Adaptador de

corriente externo incluido o través de PoE. Los cables Cat5e/6/6a UTP/STP proporcionan un redimiento

optimo; Si un LED no indica conectividad ó actividad, compruebe las conexiones sean adecuadas.

LED Color Estado Descripción

PWR Naranja

Encendido La energía es suministrada a través del adaptador de corriente alterna.

Apagado No se suministra alimentación a través del

adaptador de corriente alterna.

Link/

Act Verde

Encendido Hay una conexión de puerto válido.

Parpadeo Hay una conexión de puerto válido y paquetes de

datos están siendo enviados y recibidos.

Apagado No hay una conexión de puerto válido.

PoE Naranja

Encendido El dispositivo conectado recibe alimentación eléctrica.

Apagado No hay un dispositivo PD conectado.

Parpadeo Suministro eléctrico anómalo.

Panel trasero

Chasis-Tornillo de toma de tierra (panel trasero)

Conecte un cable desde la conexión de tierra a un objeto con toma de tierra, así el

equipo estará protegido frente a sobrecargas eléctricas de origen externo.

Alimentación

Utilice el cable de alimentación y el adaptador incluidos para conectar el dispositivo (en el panel

posterior) a una toma de CA. Confirme que el LED PWR en el panel frontal está encendido.

Instrucciones

Español

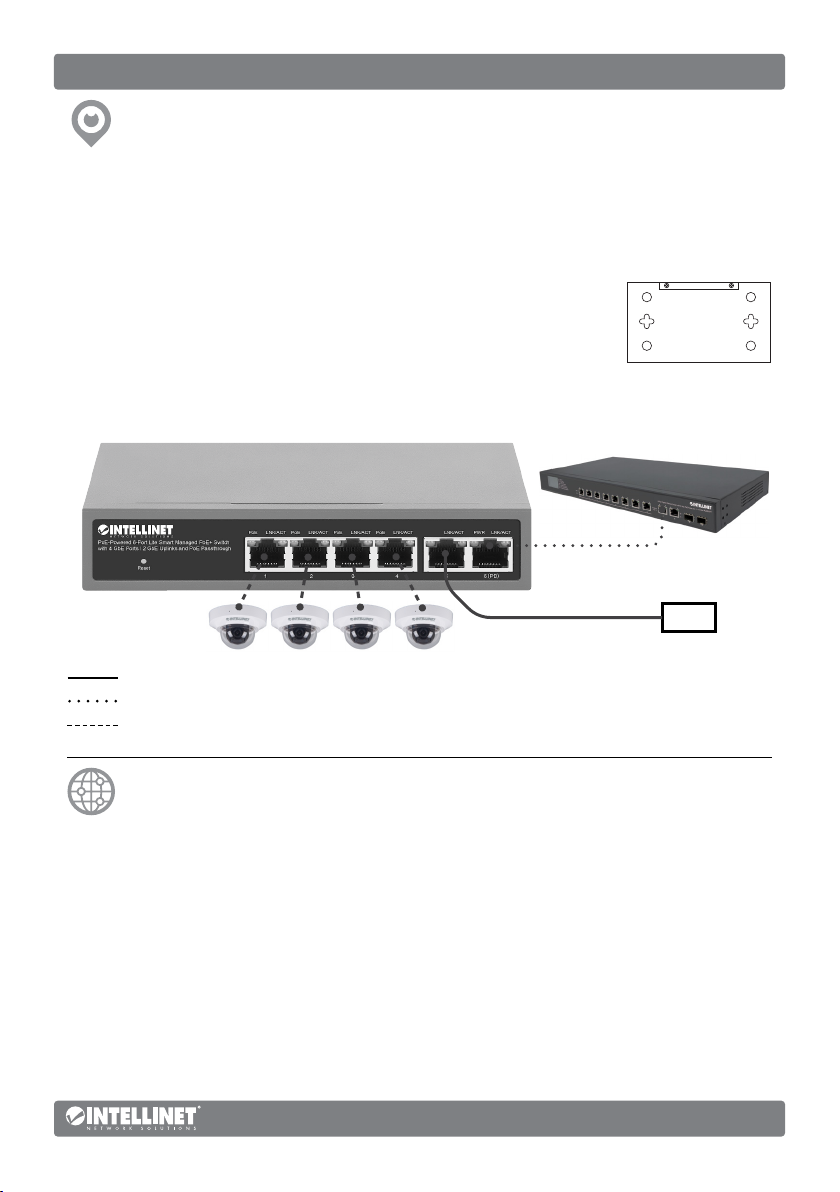

Instalacion & Configuración

Colocación

Antes de utilizarlo, se recomienda que switch be ubicado/fijado: con un minimo de 25 mm de espacio

libre en la parte superior y los lados para una ventilación adecuada; lejos de fuentes de ruido eléctrico:

radios, transmisores, amplificadores, etc.; dentro de 100 m de los dispositivos de red que estan

conectados. Fije los pies de goma en la base de cada esquina del switch para aumentar su estabilidad.

Montaje en la pared

Primero, coloque los tornillos (no está incluido) en la pared a

distancias indicadas. Posteriormente, enganche el dispositivo en

los tornillos y deslícelo en su lugar hasta que esté seguro.

Configuración

Puede alimentar el conmutador mediante energía de CA o PoE:

• Conecte el puerto 6 (PoE In / PD) a un inyector de PoE o conmutador de PoE.

• Enchufe el cable de electricidad incluido en el tomacorriente de CA.

Administración básica vía Navegador Web

1 Inicie su Navegador Web.

2 Ingrese http:// y la dirección IP del switch en la barra de direcciones. La

dirección de administración por defecto es 192.168.2.1.

3 Presione Enter para ingresar a la pantalla de inicio de sesión. El nombre de

usuario es admin, la contraseña es el número de serie que está en la etiqueta

en la parte inferior del conmutador. Haga clic en OK (Aceptar).

= Datos por Ethernet

= PSE (equipos de suministro de energía) Energía y Datos

= PD (dispositivo alimentado) Energía y Datos

NVR

PoE In

PSE

Français

Instructions

Vous trouvez les spécifications sur intellinet-network.com. Enregistrez votre produit sur register.

intellinet-network.com/r/562034 ou scannez le code QR figurant sur la couverture.

Panneau avant

Ce commutateur est équipé de six ports Gigabit ; 4 ports sont compatibles avec PoE et 2

sont des ports Gigabit uplink. Chaque des quatre ports PSE (Ports 1-4) peut fournir jusqu'à

30W (capacité totale - jusqu'à 60W); les appareils non PoE ne reçoivent que des données. Le

produit est conforme à les normes IEEE 802.3af et IEEE 802.3at et il peut être alimenté soit par

l’adaptateur inclus ou via PoE. Des câbles Cat5e/6/6a UTP/STP garantissent des performances

optimales; si un DEL n’indique pas d’activité, vérifiez l’appareil correspondant.

DEL Couleur Statut Description

PWR Orange Allumé L’alimentation est fournie via l’adaptateur secteur.

Éteint L’alimentation n’est fournie pas via l’adaptateur secteur.

Link/

Act Vert

Allumé Connexion est établie.

Clignotant Connexion est établie et les paquets de données sont envoyés et reçus.

Éteint Connexion n’est pas établie.

PoE Orange

Allumé L’appareil connecté est alimenté.

Éteint Port n’est connecté pas à un appareil PD.

Clignotant Alimentation électrique anormale.

Panneau arrière

Vis de châssis/Mise à la terre (panneau arrière)

Câblez la borne de mise à la terre à un objet de mise à la terre pour protéger

l’équipement contre les surtensions électriques externes.

Alimentation

Connectez le cordon d’alimentation et l’adaptateur secteur fourni à l’appareil (sur le panneau

arrière) et à une prise de courant. Vérifiez que la LED « PWR » sur le panneau avant est allumée.

Instructions

Français

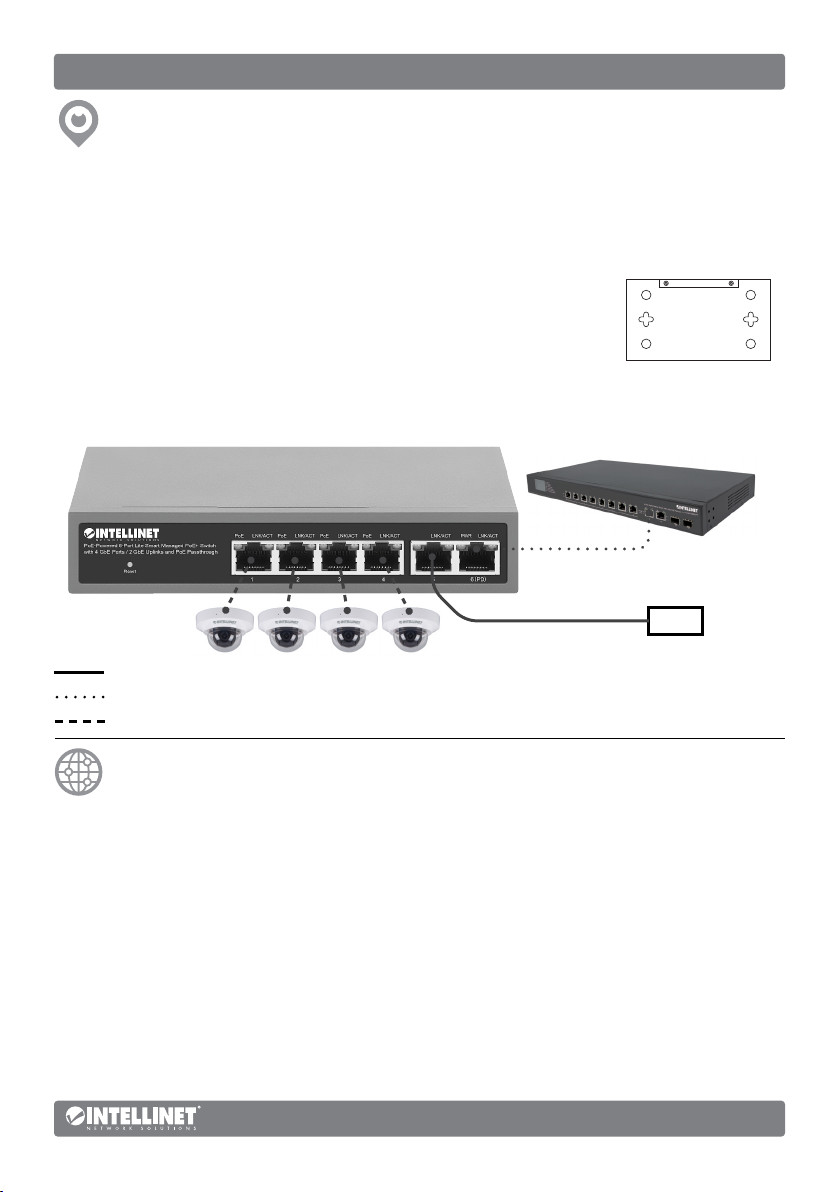

Connexions

Placement

Avant d’utiliser le commutateur, il est recommandé de le placer: ac. un écartement

minimal de 25 mm d’autres objets pour une ventilation suffisante ; loin des appareils

électriques qui peuvent être source d‘interférence (des radios etc.) ; pas plus loin

que 100 m de l’appareil réseau auquel vous voudriez connecter. Fixer les pieds en

caoutchouc sous chacun des coins du commutateur pour en améliorer la stabilité.

Montage mural

Commencez par placer les vis (non inclus) dans le mur à la

distance indiquée. Suspendez ensuite l’unité sur les vis et

faites-la glisser jusqu’à ce que’elle tienne bien en place.

Connexions

Le commutateur peut être alimenté par PoE

(95 W) ou par courant alternatif :

• Connectez le port 6 (PoE In/PD) à un injecteur PoE ou à un commutateur PoE ;

• Branchez le câble d'alimentation fourni sur une prise secteur.

Base de la gestion Web

1 Ouvrez votre navigateur Web.

2 Entrez http:// et l’adresse IP du commutateur dans le champ Adresse.

L’adresse IP par défaut degestion est 192.168.2.1.

3 Appuyez sur Entrée pour afficher la fenêtre connexion. Dans le champ nom utilisateur,

entrez admin ; dans le champ mot de passe, saisissez le numéro de série figurant

sur l’autocollant qui se trouve au bas de l’interrupteur. Cliquez sur OK.

= Données Ethernet

= PSE (equipos de suministro de energía) Energía y Datos

= PD (dispositivo alimentado) Energía y Datos

NVR

PoE In

PSE

Polski

Instrukcje

Specyfikacja techniczna dostępna jest na stronie intellinet-network.com. Zarejestruj produkt na

Przedni panel

Przełącznik wyposażony jest w 6 portów Gigabitowych; 4 porty PoE i 2 gigabitowe porty uplink. z

czterech portów PSE (Porty 1-4) może zapewnić moc do 30 W (całkowita moc – do 60 W); urządzenia

bez PoE odbierają wyłącznie dane. Produkt ten jest zgodny ze standardami IEEE 802.3af oraz IEEE

802.3at, może być zasilany zarówno przez dołączony zasilacz AC, jak i przez PoE. Kable Cat5e/6/6a

UTP/STP zapewniają optymalną wydajność; jeśli diody statusu nie sygnalizują linku lub aktywności,

sprawdź podłączone urządzenie pod kątem poprawności konfiguracji oraz jego zasilania.

Dioda Kolor Status Opis

PWR Pomarańczowy On (wł.) Zasilanie dostarczane jest za pomocą zasilacza AC.

Off (wył.) Zasilanie nie jest dostarczane za pomocą zasilacza AC.

Link/

Act Zielony

On (wł.) Połączenie sieciowe zostało ustanowione.

Migająca Połączenie sieciowe zostało ustanowione,

pakiety danych są wysyłane i odbierane.

Off (wył.) Nie ustanowiono połączenia sieciowego.

PoE Pomarańczowy

On (wł.) Podłączone urządzenie jest zasilane.

Off (wył.) Nie ma połączenia z urządzeniem PoE.

Migająca Nieoczekiwanie wysokie napięcie wydzielone do portu.

Tylny panel

Śrubka uziemienia obudowy (tylny panel)

Podłączyć gniazdo uziemienia do instalacji uziemiającej, aby

zabezpieczyć sprzęt przed zewnętrznymi skokami napięcia.

Zasilanie

Użyj dostarczonego przewodu zasilającego i zasilacza, aby podłączyć przełącznik (na tylnej

płycie) do gniazdka sieciowego. Sprawdź, czy dioda zasilania (PWR) jest włączona.

Autres manuels pour IPS-6GM02-60W

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Intellinet Changer

Intellinet

Intellinet 561167-V3 Manuel utilisateur

Intellinet

Intellinet 524117 Manuel utilisateur

Intellinet

Intellinet 524513 Manuel utilisateur

Intellinet

Intellinet 560641 Manuel utilisateur

Intellinet

Intellinet 560757 Manuel utilisateur

Intellinet

Intellinet 561204 Instructions de montage

Intellinet

Intellinet 508261 Manuel utilisateur

Intellinet

Intellinet IPS-28GM04-370W Manuel utilisateur

Intellinet

Intellinet IES-05GP Manuel utilisateur

Intellinet

Intellinet 522618 Manuel utilisateur

Intellinet

Intellinet 502023 Manuel utilisateur

Intellinet

Intellinet 560665 Manuel utilisateur

Intellinet

Intellinet 561297 Manuel utilisateur

Intellinet

Intellinet 561969 Manuel utilisateur

Intellinet

Intellinet 560542 Manuel utilisateur

Intellinet

Intellinet 560917 Manuel utilisateur

Intellinet

Intellinet IPS-54GM06-10G-450W Manuel utilisateur

Intellinet

Intellinet 560641 Manuel utilisateur

Intellinet

Intellinet 523929 Manuel utilisateur

Intellinet

Intellinet 523929 Manuel utilisateur

Intellinet

Intellinet 561099 Manuel utilisateur

Intellinet

Intellinet 561099 Manuel utilisateur

Intellinet

Intellinet 561587 Manuel utilisateur

Intellinet

Intellinet 560900 Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
