GEM 741 Series Instructions de montage

741

Ball valve

Metal, DN 8 - 100

GB INSTALLATION, OPERATING AND

MAINTENANCE INSTRUCTIONS

Kugelhahn

Metall, DN 8 - 100

DE ORIGINAL EINBAU- UND MONTAGEANLEITUNG

741 2 / 40

1 Allgemeine Hinweise

Voraussetzungen für die einwandfreie

Funktion des GEMÜ-Kugelhahns:

 Sachgerechter Transport und Lagerung

 Installation und Inbetriebnahme durch

eingewiesenes Fachpersonal

 Bedienung gemäß dieser Einbau- und

Montageanleitung

 Ordnungsgemäße Instandhaltung

Korrekte Montage, Bedienung und Wartung

oder Reparatur gewährleisten einen

störungsfreien Betrieb des Kugelhahns.

Beschreibungen und

Instruktionen beziehen sich auf

Standardausführungen. Für

Sonderausführungen, die in dieser

Einbau- und Montageanleitung

nicht beschrieben sind, gelten die

grundsätzlichen Angaben in dieser

Einbau- und Montageanleitung in

Verbindung mit einer zusätzlichen

Sonderdokumentation.

Alle Rechte wie Urheberrechte

oder gewerbliche Schutzrechte

werden ausdrücklich vorbehalten.

2 Allgemeine

Sicherheitshinweise

Die Sicherheitshinweise berücksichtigen

nicht:

 Zufälligkeiten und Ereignisse, die bei

Montage, Betrieb und Wartung auftreten

können.

 die ortsbezogenen

Sicherheitsbestimmungen, für deren

Einhaltung ─auch seitens des

hinzugezogenen Montagepersonals ─

der Betreiber verantwortlich ist.

Inhaltsverzeichnis

1 Allgemeine Hinweise 2

2 Allgemeine Sicherheitshinweise 2

2.1 Hinweise für Service-

und Bedienpersonal 3

2.2 Warnhinweise 3

2.3 Verwendete Symbole 4

3 Begriffsbestimmungen 4

4 Vorgesehener Einsatzbereich 4

5 Technische Daten 5

6 Bestelldaten 6

7 Herstellerangaben 7

7.1 Transport 7

7.2 Lieferung und Leistung 7

7.3 Lagerung 7

7.4 Benötigtes Werkzeug 7

8 Funktionsbeschreibung 7

9 Geräteaufbau 7

10 Montage und Bedienung 8

10.1 Montage des Kugelhahns 8

10.2 Steuerfunktionen 10

10.3 Steuermedium anschließen 10

10.4 Optische Stellungsanzeige 11

10.5 Endlagen einstellen 11

11 Montage / Demontage

von Ersatzteilen 11

11.1 Demontage Antrieb

von Kugelhahnkörper 11

11.2 Demontage Kugelhahn 12

11.3 Montage Ersatzteile 12

11.4 Montage Kugelhahn 13

11.5 Montage Antrieb

auf Kugelhahnkörper 13

12 Inbetriebnahme 14

13 Inspektion und Wartung 14

14 Demontage 15

15 Entsorgung 15

16 Rücksendung 15

17 Hinweise 15

18 Fehlersuche /

Störungsbehebung 16

19 Schnittbild und Ersatzteile 17

20 Einbauerklärung 18

21 EU-Konformitätserklärung 19

3 / 40 741

2.1 Hinweise für Service-

und Bedienpersonal

Die Einbau- und Montageanleitung enthält

grundlegende Sicherheitshinweise,

die bei Inbetriebnahme, Betrieb

und Wartung zu beachten sind.

Nichtbeachtung kann zur Folge haben:

 Gefährdung von Personen durch

elektrische, mechanische und

chemische Einwirkungen.

 Gefährdung von Anlagen in der

Umgebung.

 Versagen wichtiger Funktionen.

 Gefährdung der Umwelt durch Austreten

gefährlicher Stoffe bei Leckage.

Vor Inbetriebnahme:

 Einbau- und Montageanleitung lesen.

 Montage- und Betriebspersonal

ausreichend schulen.

 Sicherstellen, dass der Inhalt der

Einbau- und Montageanleitung vom

zuständigen Personal vollständig

verstanden wird.

 Verantwortungs- und

Zuständigkeitsbereiche regeln.

Bei Betrieb:

 Einbau- und Montageanleitung am

Einsatzort verfügbar halten.

 Sicherheitshinweise beachten.

 Nur entsprechend der Leistungsdaten

betreiben.

 Wartungsarbeiten bzw. Reparaturen,

die nicht in der Einbau- und

Montageanleitung beschrieben sind

dürfen nicht ohne vorherige Abstimmung

mit dem Hersteller durchgeführt werden.

GEFAHR

Sicherheitsdatenblätter bzw.

die für die verwendeten Medien

geltenden Sicherheitsvorschriften

unbedingt beachten!

Bei Unklarheiten:

 Bei nächstgelegener GEMÜ-

Verkaufsniederlassung nachfragen.

2.2 Warnhinweise

Warnhinweise sind, soweit möglich,

nach folgendem Schema gegliedert:

SIGNALWORT

Art und Quelle der Gefahr

 Mögliche Folgen bei Nichtbeachtung.

 Maßnahmen zur Vermeidung der

Gefahr.

Warnhinweise sind dabei immer mit

einem Signalwort und teilweise auch

mit einem gefahrenspezifischen

Symbol gekennzeichnet.

Folgende Signalwörter bzw.

Gefährdungsstufen werden eingesetzt:

GEFAHR

Unmittelbare Gefahr!

 Bei Nichtbeachtung sind Tod oder

schwerste Verletzungen die Folge.

WARNUNG

Möglicherweise gefährliche Situation!

 Bei Nichtbeachtung drohen schwerste

Verletzungen oder Tod.

VORSICHT

Möglicherweise gefährliche Situation!

 Bei Nichtbeachtung drohen mittlere bis

leichte Verletzungen.

VORSICHT (OHNE SYMBOL)

Möglicherweise gefährliche Situation!

 Bei Nichtbeachtung drohen

Sachschäden.

741 4 / 40

2.3 Verwendete Symbole

Gefahr durch heiße Oberﬂächen!

Gefahr durch ätzende Stoﬀe!

Hand: Beschreibt allgemeine

Hinweise und Empfehlungen.

 Punkt: Beschreibt auszuführende

Tätigkeiten.

 Pfeil: Beschreibt Reaktion(en) auf

Tätigkeiten.

 Aufzählungszeichen

3 Begriffsbestimmungen

Betriebsmedium

Medium, das durch den Kugelhahn fließt.

Steuermedium

Medium mit dem durch Druckaufbau

oder Druckabbau der Kugelhahn

angesteuert und betätigt wird.

Steuerfunktion

Mögliche Betätigungsfunktionen

des Kugelhahns.

4 Vorgesehener

Einsatzbereich

 Der Kugelhahn GEMÜ 741 ist für den

Einsatz in Rohrleitungen konzipiert. Er

steuert ein durchfließendes Medium

indem er durch ein Steuermedium

geöffnet oder geschlossen werden kann.

 Der Kugelhahn darf nur gemäß

den technischen Daten eingesetzt

werden (siehe Kapitel 5 "Technische

Daten").

 Schrauben am Kugelhahn nicht

lackieren!

WARNUNG

Kugelhahn nur bestimmungsgemäß

einsetzen!

 Sonst erlischt Herstellerhaftung und

Gewährleistungsanspruch.

 Den Kugelhahn ausschließlich

entsprechend den in der

Vertragsdokumentation und Einbau-

und Montageanleitung festgelegten

Betriebsbedingungen verwenden.

 Der Kugelhahn darf nur in

explosionsgefährdeten Zonen

verwendet werden, die auf der

Konformitätserklärung (ATEX) bestätigt

werden.

5 / 40 741

Temperatur TS [°C]

5 Technische Daten

Betriebsmedium

Aggressive, neutrale, gasförmige und flüssige Medien

und Dämpfe, die die physikalischen und chemischen Eigen-

schaften des jeweiligen Gehäuse- und Dichtwerkstoffes

nicht negativ beeinflussen.

Maximal zulässiger Druck des Betriebsmediums

siehe Diagramm

(für Wasser und ungefährliche Medien, für die der Ventil-

körperwerkstoff beständig ist)

Maximal zulässige Betriebstemperatur 180 °C

Maximal zulässige Umgebungstemperatur 60 °C

Steuermedium (nur GEMÜ 741)

Steuerdruck 6 - 8 bar

Max. zul. Temp. des Steuermediums 60 °C

Druck - Temperatur Diagramm

DN INCH Drehmoment* Kv-Werte [m³/h] Gewicht [kg]

DIN ASME [Nm] Stutzen / Clamp

ASME BPE / SMS

Stutzen

DIN / ISO

Kugelhahn ohne Antrieb

Clamp

ASME BPE

Stutzen

ASME BPE /

SMS

Stutzen

DIN / ISO

8 1/4” 9 - 7,0 - - 0,60

10 3/8” 9 - 7,0 - 0,63 0,60

15 1/2” 10 9,0 13,0 0,76 0,71 0,62

20 3/4” 12 26,0 34,0 0,87 0,91 0,77

25 1” 18 55,0 60,0 1,44 1,26 1,14

32 1¼” 22 - 94,0 - - 1,83

40 1½” 40 170,0 213,0 3,29 3,24 2,89

50 2” 48 349,0 366,0 4,57 3,59 4,28

65 2½” 98 510,0 595,0 9,46 9,90 8,62

80 3” 111 893,0 935,0 12,91 13,19 12,42

100 4” 161 1645,0 1700,0 20,33 21,13 20,62

* inkl. 30% Sicherheit

Leckrate

Leckrate nach ANSI FCI70 – B16.104

Leckrate nach EN12266, 6bar Luft, Leckrate A

-20 0 20 40 60 80 100 120 140 160 180 200

2 ½” - 4”

1/4” - 2”

-20 0 20 40 60 80 100 120 140 160 180 200

2 ½” - 4”

1/4” - 2”

-20 0 20 40 60 80 100 120 140 160 180 200 220

2 ½” - 4”

1/4” - 2”

-20 0 20 40 60 80 100 120 140 160 180 200

220

2 ½” - 4”

1/4” - 2”

Nach Rohrklasse der Anschweißenden

(Gehäusedruck max. 63 bar)

Stutzen ASME BPE / SMS

Clamp ASME BPE

Betriebsdruck PS [bar]

Temperatur TS [°C]

Betriebsdruck PS [bar]

Temperatur TS [°C]

Dichtwerkstoff PTFE Dichtwerkstoff TFM™ 1600

Betriebsdruck PS [bar]

Temperatur TS [°C]

741 6 / 40

6 Bestelldaten

7 Steuerfunktion Code

Federkraft geschlossen (NC) 1

Federkraft offen (NO) 2

Beidseitig angesteuert (DA) 3

1 Typ Code

Kugelhahn mit pneumatischem Antrieb 741

5 VentilkörperwerkstoﬀCode

CF3M (316L), Feinguss (Gehäuse)

CF3M (316L), Kugel C1

6 DichtwerkstoﬀCode

TFM™, (modifiziertes PTFE, FDA-konform)

bis max. 180 °C (auch für Dampf bis max. 8 bar) 5T

PTFE, (FDA-konform) totraumarme Dichtung 5C

4 Anschlussart Code

Stutzen DIN 11850, Reihe 2 17

Stutzen ASME BPE 59

Stutzen EN ISO 1127 60

Clamp ASME BPE 80

3 Gehäuseform* Code

Durchgang (2/2-Wege) D

* Mehrwegeausführung auf Anfrage

Bestellbeispiel 1234567 8 9

741 15 D 59 C1 5T 1 SU01KO0 -

Hinweis: Verschleißteilsatz - Bestellcode: SP.K740-DN… (Nennweitenabhängig) enthält Austauschteile für die Spindel-

abdichtung und Sitz: Kegelförmige Spindeldichtung (PTFE), V-Ring Spindelpackung (PTFE), Sitz- und Flanschdichtring (PTFE)

8 Antriebsgröße Code

DN Einfach wirkend SC

DN 8-15 SC0015U 8 F04NS11A SU01KO0

DN 20 SC0030U 6 F04NS11A SU03KO0

DN 25, 32 SC0060U 6 F05F07NS14A SU06KP0

DN 40 SC0150U 6 F07F10NS17A SU15KC0

DN 50, 65 SC0220U 6 F07F10NS22A SU22KD0

DN 80 SC0300U 6 F07F10NS22A SU30KD0

DN 100 SC0450U 6 F10F12NS27A SU45KG0

Doppelt wirkend DR

DN 8-20 DR0015U F04NS11A DU01AO0

DN 25, 32 DR0030U F05F07NS14A DU03AP0

DN 40 DR0060U F05F07NS17A DU06AC0

DN 50, 65 DR0100U F05F07NS17A DU10AC0

DN 80 DR0150U F07F10NS22A DU15AD0

DN 100 DR0220U F07F10NS22A DU22AD0

Einfach wirkend ASR

DN 8-20 ASR0020U S08 F04YS14/S11A AU02FA0

DN 25 ASR0040U S14 F05YS14/S11A AU04KB0

DN 32, 40 ASR0080U S14 F05707YS17/S11A AU08KC0

DN 50 ASR0130U S14 F05F07YS17/S14A AU13KC0

DN 65 ASR0200U S14 F07F10YS17/S14A AU20KE0

DN 80 ASR0300U S14 F07F10YS22A AU30KD0

DN 100 ASR0500U S14 F10YS22A AU50KF0

Doppelt wirkend ADA

DN 8-25 ADA0020U F04YS11A BU02AA0

DN 32 ADA0040U F05F07YS17/S14A BU04AB0

DN 40, 50 ADA0080U F05F07YS17/S14A BU08AC0

DN 65 ADA0130U F05F07YS17/S14A BU13AC0

DN 80 ADA0200U F07F10YS17/S14A BU20AE0

DN 100 ADA0300U F07F10YS22A BU30AD0

2 Nennweite Code

DN 8 1/4" (nur Anschluss Code 60) 8

DN 10 3/8" (nur Anschluss Code 17, 60) 10

DN 15 1/2" 15

DN 20 3/4" 20

DN 25 1" 25

DN 32 1 ¼" (nicht bei Anschluss Code 59, 80) 32

DN 40 1 ½" 40

DN 50 2" 50

DN 65 2 ½" 65

DN 80 3" 80

DN 100 4" 100

9 K-Nummer Code

Montageflansch mit Adapter 5222

Für Betriebstemperaturen > 100 °C ist ein Montageflansch mit

Adapter zwischen Kugelhahn und Antrieb erforderlich!

Siehe Datenblatt: -Zubehör für Schwenkarmaturen-

7 / 40 741

7 Herstellerangaben

7.1 Transport

 Kugelhahn nur auf geeignetem

Lademittel transportieren, nicht stürzen,

vorsichtig handhaben.

 Verpackungsmaterial entsprechend

den Entsorgungsvorschriften /

Umweltschutzbestimmungen entsorgen.

7.2 Lieferung und Leistung

 Ware unverzüglich bei Erhalt auf

Vollständigkeit und Unversehrtheit

überprüfen.

 Lieferumfang aus Versandpapieren,

Ausführung aus Bestellnummer

ersichtlich.

 Der Kugelhahn wird im Werk auf

Funktion geprüft.

 Auslieferungszustand des Kugelhahns:

Steuerfunktion: Zustand:

1 Federkraft geschlossen (NC) geschlossen

2 Federkraft geöffnet (NO) geöffnet

3 Beidseitig angesteuert (DA) undefiniert

7.3 Lagerung

 Kugelhahn staubgeschützt und trocken

in Originalverpackung lagern.

 UV-Strahlung und direkte

Sonneneinstrahlung vermeiden.

 Maximale Lagertemperatur: 40 °C.

 Lösungsmittel, Chemikalien, Säuren,

Kraftstoffe u.ä. dürfen nicht mit

Kugelhähnen und deren Ersatzteilen in

einem Raum gelagert werden.

7.4 Benötigtes Werkzeug

 Benötigtes Werkzeug für Einbau und

Montage ist nicht im Lieferumfang

enthalten.

 Passendes, funktionsfähiges und

sicheres Werkzeug benutzen.

8 Funktionsbeschreibung

GEMÜ 741 ist ein 2/2-Wege Kugelhahn

aus Metall mit Topflansch. Der Kugelhahn

wird durch einen wartungsarmen,

pneumatischen Kolbenantrieb, der

einfach- oder doppelwirkend ausgelegt

ist, betätigt. Der Antrieb besitzt ein

robustes Aluminiumgehäuse mit Alodur-

Beschichtung. Serienmäßig ist eine

optische Stellungsanzeige integriert.

9 Geräteaufbau

Steuermedium-

anschluss 4

Steuermedium-

anschluss 2

1 Kugelhahnkörper

2 Optische Stellungsanzeige

A Antrieb

741 8 / 40

10 Montage und Bedienung

Vor Einbau:

 Gehäuse- und Dichtwerkstoff

entsprechend Betriebsmedium prüfen.

 Eignung vor Einbau prüfen!

Siehe Kapitel 5 "Technische Daten".

10.1 Montage des Kugelhahns

WARNUNG

Unter Druck stehende Armaturen!

 Gefahr von schwersten Verletzungen

oder Tod!

 Nur an druckloser Anlage arbeiten.

WARNUNG

Aggressive Chemikalien!

 Verätzungen!

 Montage nur mit geeigneter

Schutzausrüstung.

VORSICHT

Heiße Anlagenteile!

 Verbrennungen!

 Nur an abgekühlter Anlage

arbeiten.

VORSICHT

Kugelhahn nicht als Trittstufe

oder Aufstiegshilfe benutzen!

 Gefahr des Abrutschens / der

Beschädigung des Kugelhahns.

VORSICHT

Maximal zulässigen Druck

nicht überschreiten!

 Eventuell auftretende Druckstöße

(Wasserschläge) durch

Schutzmaßnahmen vermeiden.

 Montagearbeiten nur durch geschultes

Fachpersonal.

 Geeignete Schutzausrüstung gemäß

den Regelungen des Anlagenbetreibers

berücksichtigen.

Installationsort:

VORSICHT

 Kugelhahn äußerlich nicht stark

beanspruchen.

 Installationsort so wählen, dass

Kugelhahn nicht als Steighilfe genutzt

werden kann.

 Rohrleitungen so legen, dass

Schub- und Biegungskräfte, sowie

Vibrationen und Spannungen vom

Kugelhahnkörper ferngehalten werden.

 Innendurchmesser der Rohre

müssen dem Nenndurchmesser des

Kugelhahns entsprechen.

 Kugelhahn nur zwischen zueinander

passenden, fluchtenden Rohrleitungen

montieren.

 Einbaulage des Kugelhahns:

Antrieb bevorzugt oben.

 Richtung des Betriebsmediums:

Beliebig.

Montage:

1. Eignung des Kugelhahns für jeweiligen

Einsatzfall sicherstellen. Der Kugelhahn

muss für die Betriebsbedingungen

des Rohrleitungssystems (Medium,

Mediumskonzentration, Temperatur

und Druck) sowie die jeweiligen

Umgebungsbedingungen geeignet sein.

Technische Daten des Kugelhahns und

der Werkstoffe prüfen.

2. Anlage bzw. Anlagenteil stilllegen.

3. Gegen Wiedereinschalten sichern.

4. Anlage bzw. Anlagenteil drucklos

schalten.

5. Anlage bzw. Anlagenteil vollständig

entleeren und abkühlen lassen bis

Verdampfungstemperatur des Mediums

unterschritten ist und Verbrühungen

ausgeschlossen sind.

6. Anlage bzw. Anlagenteil fachgerecht

dekontaminieren, spülen und belüften.

9 / 40 741

Montage bei Schweißstutzen:

Schweißtechnische Normen

einhalten!

Verschiedene Ausführungen!

Je nach Ausführung wird eine

Schraube durch eine Lasche (Pfeil)

am Gehäuse geführt.

Bei dieser Ausführung die

betreﬀende Schraube nur leicht

öﬀnen, die anderen Schrauben

ganz öﬀnen und den Mittelteil

wegschwenken statt ihn

herauszunehmen.

RSSR

1. Schweißstutzen Srechts und links an

Rohrleitung Rzentrieren und heften.

19 20KM

2. Muttern 19 ganz aufdrehen.

3. Schrauben 20 herausziehen.

4. Mittelteil KM herausnehmen.

5. Schweißstutzen Srechts und links an

Rohrleitung Ranschweißen.

6. Schweißstutzen abkühlen lassen.

7. Kugelhahn wieder zusammen bauen.

8. Muttern 19a - 19d über Kreuz anziehen,

mit Schraubenschlüssel gegenhalten.

19d

19a

19b

19c

Nennweite Anzugsdrehmoment (Nm)

1/2" 10,8 – 12,7

3/4" 11,8 – 13,7

1" 12,7 – 15,7

1½" 32,3 – 35,3

2" 34,3 – 39,2

2½" 41,2 – 47

3" 49 – 53,9

4" 51 – 55,9

741 10 / 40

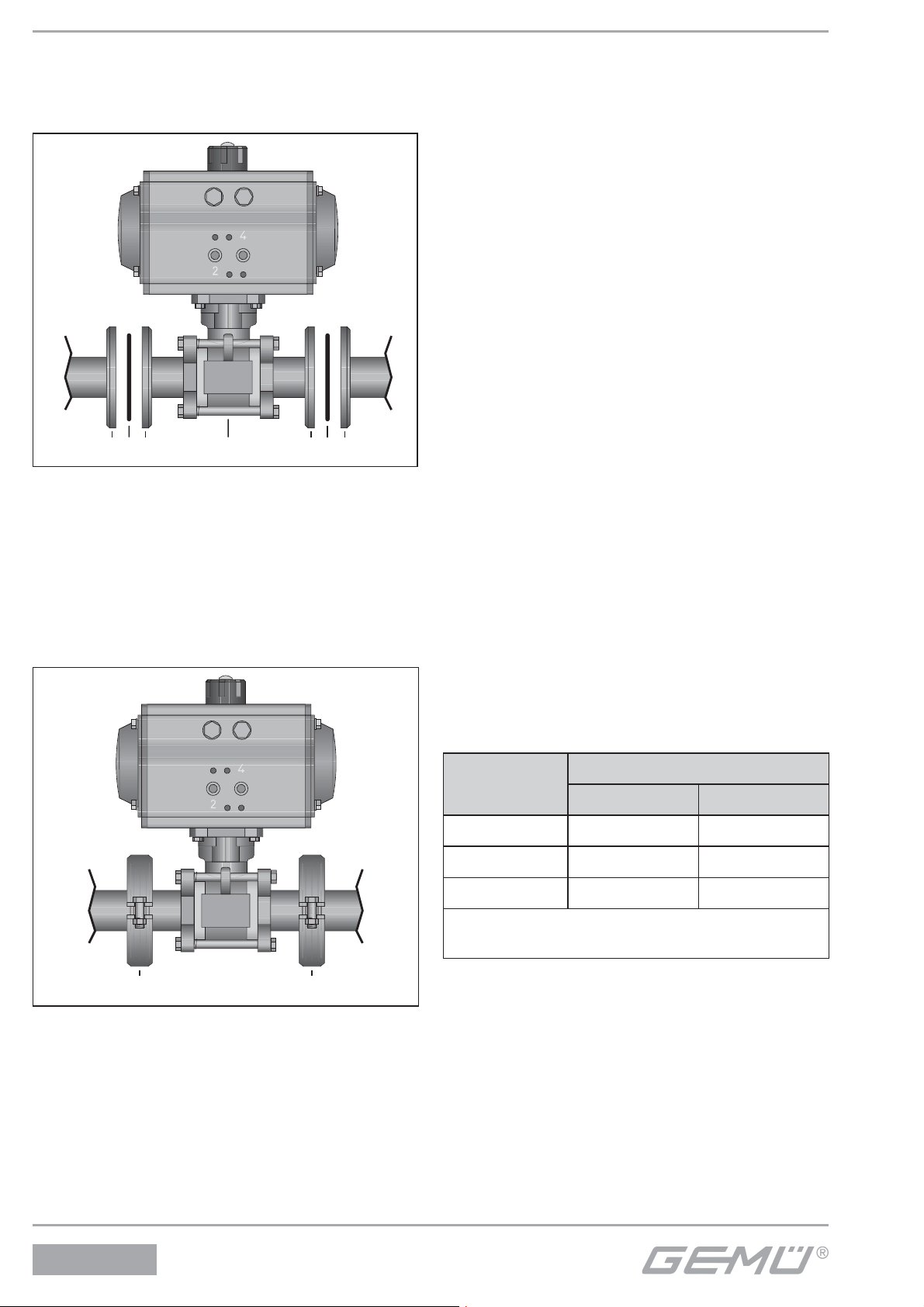

Montage bei Clampanschluss:

1. Auf saubere und unbeschädigte

Dichtflächen der Anschlussclamps

achten.

C1 D D1 C2 C1C2

2. Kugelhahnkörper 1sorgfältig mittig

zwischen Rohrleitungen mit Clamps

(C1 und C2) ausrichten.

3. Dichtungen Dgut zentrieren. Dichtungen

sind nicht im Lieferumfang enthalten.

4. Clamp des Kugelhahns und Clamp

der Rohrleitung mit passender

Verschlussklemme Cverbinden.

C C

5. Nur Verbindungselemente aus

zulässigen Werkstoffen verwenden!

Nach der Montage:

 Alle Sicherheits- und

Schutzeinrichtungen wieder anbringen

bzw. in Funktion setzen.

10.2 Steuerfunktionen

Folgende Steuerfunktionen sind verfügbar:

Steuerfunktion 1

Federkraft geschlossen (NC)

Ruhezustand des Kugelhahns:

durch Federkraft geschlossen. Ansteuern

des Antriebs (Anschluss 2) öﬀnet den

Kugelhahn. Entlüften des Antriebs bewirkt

das Schließen des Kugelhahns durch

Federkraft.

Steuerfunktion 2

Federkraft geöffnet (NO)

Ruhezustand des Kugelhahns:

durch Federkraft geöﬀnet. Ansteuern

des Antriebs (Anschluss 4) schließt

den Kugelhahn. Entlüften des Antriebs

bewirkt das Öﬀnen des Kugelhahns durch

Federkraft.

Steuerfunktion 3

Beidseitig angesteuert (DA)

Ruhezustand des Kugelhahns:

keine deﬁnierte Grundposition. Öﬀnen

und Schließen des Kugelhahns

durch Ansteuern der entsprechenden

Steuermediumanschlüsse (Anschluss 2:

Öﬀnen / Anschluss 4: Schließen).

Steuer-

funktion

Anschlüsse

1 (NC) + -

2 (NO) - +

3 (DA) + +

+ = vorhanden / - = nicht vorhanden

(Anschlüsse 2 / 4 siehe Kapitel 9)

Table des matières

Langues :

Autres manuels GEM Unité de contrôle

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
