GEM 711 Instructions de montage

711 ... D

711

2/2-way ball valve

Metal, DN 8 - 100

GB INSTALLATION, OPERATING AND

MAINTENANCE INSTRUCTIONS

2/2-Wege Kugelhahn

Metall, DN 8 - 100

DE ORIGINAL EINBAU- UND MONTAGEANLEITUNG

2 / 36

711 ... D

1 Allgemeine Hinweise

Voraussetzungen für die einwandfreie

Funktion des GEMÜ-Kugelhahns:

 Sachgerechter Transport und Lagerung

 Installation und Inbetriebnahme durch

eingewiesenes Fachpersonal

 Bedienung gemäß dieser Einbau- und

Montageanleitung

 Ordnungsgemäße Instandhaltung

Korrekte Montage, Bedienung, Wartung

oder Reparatur gewährleisten einen

störungsfreien Betrieb des Kugelhahns.

Beschreibungen und

Instruktionen beziehen sich auf

Standardausführungen. Für

Sonderausführungen, die in dieser

Einbau- und Montageanleitung

nicht beschrieben sind, gelten die

grundsätzlichen Angaben in dieser

Einbau- und Montageanleitung in

Verbindung mit einer zusätzlichen

Sonderdokumentation.

Alle Rechte wie Urheberrechte

oder gewerbliche Schutzrechte

werden ausdrücklich vorbehalten.

2 Allgemeine

Sicherheitshinweise

Die Sicherheitshinweise berücksichtigen

nicht:

 Zufälligkeiten und Ereignisse, die bei

Montage, Betrieb und Wartung auftreten

können.

 die ortsbezogenen

Sicherheitsbestimmungen, für

deren Einhaltung - auch seitens des

hinzugezogenen Montagepersonals -

der Betreiber verantwortlich ist.

Inhaltsverzeichnis

1 Allgemeine Hinweise 2

2 Allgemeine Sicherheitshinweise 2

2.1 Hinweise für Service-

und Bedienpersonal 3

2.2 Warnhinweise 3

2.3 Verwendete Symbole 4

3 Begriffsbestimmungen 4

4 Vorgesehener Einsatzbereich 4

5 Technische Daten 5

6 Bestelldaten 6

7 Herstellerangaben 7

7.1 Transport 7

7.2 Lieferung und Leistung 7

7.3 Lagerung 7

7.4 Benötigtes Werkzeug 7

8 Funktionsbeschreibung 7

9 Geräteaufbau 7

10 Montage und Bedienung 7

10.1 Montage des Kugelhahns 8

10.2 Bedienung 10

11 Inbetriebnahme 11

12 Inspektion und Wartung 11

12.1 Allgemeines zum Wechsel des

Handhebels 12

12.2 Handhebel wechseln 12

12.2.1 Handhebel demontieren 12

12.2.2 Handhebel montieren 12

12.3 Dichtungen wechseln 12

13 Demontage 13

14 Entsorgung 14

15 Rücksendung 14

16 Hinweise 14

17 Fehlersuche /

Störungsbehebung 14

18 Schnittbilder und Ersatzteile 15

19 EU-Konformitätserklärung 17

3 / 36 711 ... D

2.1 Hinweise für Service-

und Bedienpersonal

Die Einbau- und Montageanleitung enthält

grundlegende Sicherheitshinweise, die bei

Inbetriebnahme, Betrieb und Wartung zu

beachten sind. Nichtbeachtung kann zur

Folge haben:

 Gefährdung von Personen durch

elektrische, mechanische und

chemische Einwirkungen.

 Gefährdung von Anlagen in der

Umgebung.

 Versagen wichtiger Funktionen.

 Gefährdung der Umwelt durch Austreten

gefährlicher Stoffe bei Leckage.

Vor Inbetriebnahme:

 Einbau- und Montageanleitung lesen.

 Montage- und Betriebspersonal

ausreichend schulen.

 Sicherstellen, dass der Inhalt der

Einbau- und Montageanleitung vom

zuständigen Personal vollständig

verstanden wird.

 Verantwortungs- und

Zuständigkeitsbereiche regeln.

Bei Betrieb:

 Einbau- und Montageanleitung am

Einsatzort verfügbar halten.

 Sicherheitshinweise beachten.

 Nur entsprechend der Leistungsdaten

betreiben.

 Wartungsarbeiten bzw. Reparaturen,

die nicht in der Einbau- und

Montageanleitung beschrieben sind,

dürfen nicht ohne vorherige Abstimmung

mit dem Hersteller durchgeführt werden.

GEFAHR

Sicherheitsdatenblätter bzw.

die für die verwendeten Medien

geltenden Sicherheitsvorschriften

unbedingt beachten!

Bei Unklarheiten:

 Bei nächstgelegener GEMÜ-

Verkaufsniederlassung nachfragen.

2.2 Warnhinweise

Warnhinweise sind, soweit möglich, nach

folgendem Schema gegliedert:

SIGNALWORT

Art und Quelle der Gefahr

 Mögliche Folgen bei Nichtbeachtung.

 Maßnahmen zur Vermeidung der

Gefahr.

Warnhinweise sind dabei immer mit

einem Signalwort und teilweise auch

mit einem gefahrenspezifischen Symbol

gekennzeichnet.

Folgende Signalwörter bzw.

Gefährdungsstufen werden eingesetzt:

GEFAHR

Unmittelbare Gefahr!

 Bei Nichtbeachtung sind Tod oder

schwerste Verletzungen die Folge.

WARNUNG

Möglicherweise gefährliche Situation!

 Bei Nichtbeachtung drohen schwerste

Verletzungen oder Tod.

VORSICHT

Möglicherweise gefährliche Situation!

 Bei Nichtbeachtung drohen mittlere bis

leichte Verletzungen.

VORSICHT (OHNE SYMBOL)

Möglicherweise gefährliche Situation!

 Bei Nichtbeachtung drohen

Sachschäden.

4 / 36

711 ... D

2.3 Verwendete Symbole

Gefahr durch heiße Oberflächen!

Gefahr durch ätzende Stoffe!

Quetschgefahr!

Hand: Beschreibt allgemeine

Hinweise und Empfehlungen.

 Punkt: Beschreibt

auszuführende Tätigkeiten.

 Pfeil: Beschreibt Reaktion(en)

auf Tätigkeiten.

 Aufzählungszeichen

3 Begriffsbestimmungen

Betriebsmedium

Medium, das durch den Kugelhahn fließt.

4 Vorgesehener

Einsatzbereich

 Der 2/2-Wege-Kugelhahn GEMÜ 711

ist für den Einsatz in Rohrleitungen

konzipiert. Er steuert ein durchfließendes

Medium durch Handbetätigung.

 Der Kugelhahn darf nur gemäß

den technischen Daten eingesetzt

werden (siehe Kapitel 5 "Technische

Daten").

 Schrauben und Kunststoffteile am

Kugelhahn nicht lackieren!

WARNUNG

Kugelhahn nur bestimmungsgemäß

einsetzen!

 Sonst erlischt Herstellerhaftung und

Gewährleistungsanspruch.

 Den Kugelhahn ausschließlich

entsprechend den in der

Vertragsdokumentation und Einbau-

und Montageanleitung festgelegten

Betriebsbedingungen verwenden.

 Der Kugelhahn darf nur in

explosionsgefährdeten Zonen

verwendet werden, die auf der

Konformitätserklärung (ATEX) bestätigt

wurden.

5 / 36 711 ... D

5 Technische Daten

Druck - Temperatur Diagramm

Betriebsmedium

Aggressive, neutrale, gasförmige und flüssige Medien und

Dämpfe, die die physikalischen und chemischen Eigen-

schaften des jeweiligen Gehäuse- und Dichtwerkstoffes

nicht negativ beeinflussen.

Maximal zulässiger Druck des Betriebsmediums

siehe Diagramm

(für Wasser und ungefährliche Medien, für die der Ventil-

körperwerkstoff beständig ist)

Maximal zulässige Betriebstemperatur 180 °C

Maximal zulässige Umgebungstemperatur -20...60 °C

Steuermedium (nur GEMÜ 751)

Steuerdruck 6 - 8 bar

Max. zul. Temp. des Steuermediums 60 °C

DN NPS Drehmoment Kv-Werte Gewicht K715

Kugelhahn ohne Antrieb [kg]

[Nm] [m³/h] Gewindemuﬀe/

Schweißstutzen Flansch

8 1/4” 7 7 0,35 -

10 3/8” 7 7 0,40 -

15 1/2” 7 13 0,65 2,45

20 3/4” 8 29 0,80 3,50

25 1” 14 48 1,20 4,70

32 1 ¼” 20 73 1,95 5,90

40 1 ½” 29 107 2,75 7,80

50 2” 39 214 4,50 11,3

65 2 ½” 59 273 8,90 16,9

80 3” 91 495 12,9 23,9

100 4” 124 871 22,5 34,9

* Gültig für saubere, partikelfreie und ölfreie Medien (Wasser, Alkohol, etc.) oder Gas bzw. gesättigter Dampf (sauber und nass)

in Kombination mit einfachem „Auf-Zu-Betrieb“.

Drehmomente für andere Medien / Betriebsbedingungen auf Anfrage.

-20 0 20 40 60 80 100 120 140 160 180 200

2 ½” - 4”

1/4” - 2”

Druck PS [bar]

Temperatur TS [°C]

Leckrate

Leckrate nach ANSI FCI70 – B16.104

Leckrate nach EN12266, 6bar Luft, Leckrate A

6 / 36

711 ... D

6 Bestelldaten

7 Steuerfunktion Code

manuell betätigt mit abschließbarem Handhebel L

6 Dichtwerkstoﬀ* Code

PTFE 5

* Spindelabdichtung aus FPM (andere Werkstoffe auf Anfrage)

4 Anschlussart Code

Gewindemuffe DIN ISO 228 1

Gewindemuffe NPT ANSI B 1.20.1 31

Stutzen DIN 11850, Reihe 2 17

Stutzen DIN EN 12627, Baulänge DIN 3202-5, S13 19

Stutzen SMS 3008 37

Stutzen ASME BPE 59

Stutzen EN ISO 1127 60

Flansch EN 1092 / PN16 / Form B,

Baulänge EN 558, Reihe 1, ISO 5752, basic series 1 8

Flansch EN 1092 / PN40 / Form B,

Baulänge EN 558, Reihe 1, ISO 5752, basic series 1 11

Flansch ANSI Class 150 RF 39

Schweißmuffe DIN EN 12760 2A

Verfügbarkeiten siehe Übersichtstabelle auf letzter Seite

1 Typ Code

Kugelhahn mit Handhebel 711

Bestellbeispiel 12345678

Code 711 15 D 1 37 5 L -

2 Gehäuseform Code

Durchgang (2/2-Wege) D

2 Nennweite Code

DN 8 - 100 8 - 100

8 K-Nr. Code

Welle stirnseitig für Montagesatz gebohrt M6x15 7056

5 VentilkörperwerkstoﬀCode

Körper: CF8M / 1.4408

Kugel: SS316, bei DN 8 - 15, CF8M bei DN 20 - 100 37

Anbausatz zur Befestigung von GEMÜ Stellungsrückmelder LSF

an GEMÜ Kugelhahn 711, 740 und 762 mit der K-Nr. 7056

Für GEMÜ

711, 740, 762 Artikelnummer Bestellbezeichnung

DN 8 bis 20 88410448 MSH0504-H80-M5-EPV

DN 25 bis 32 88272405 MSH0505-H80-M6-EPV

DN 40 bis 50 88385578 MSH0507-H80-M6-EPV

DN 65 bis 80 88419305 MSH05010-H80-M5-EPV

7 / 36 711 ... D

7 Herstellerangaben

7.1 Transport

 Kugelhahn nur auf geeignetem

Lademittel transportieren, nicht stürzen,

vorsichtig handhaben.

 Verpackungsmaterial entsprechend

den Entsorgungsvorschriften /

Umweltschutzbestimmungen entsorgen.

7.2 Lieferung und Leistung

 Ware unverzüglich bei Erhalt auf

Vollständigkeit und Unversehrtheit

überprüfen.

 Lieferumfang aus Versandpapieren,

Ausführung aus Bestellnummer

ersichtlich.

 Der Kugelhahn wird im Werk auf

Funktion geprüft.

7.3 Lagerung

 Kugelhahn staubgeschützt und trocken

in Originalverpackung lagern.

 Kugelhahn in Position "offen" lagern.

 UV-Strahlung und direkte

Sonneneinstrahlung vermeiden.

 Maximale Lagertemperatur: 40 °C.

 Lösungsmittel, Chemikalien, Säuren,

Kraftstoffe u.ä. dürfen nicht mit

Kugelhähnen und deren Ersatzteilen in

einem Raum gelagert werden.

7.4 Benötigtes Werkzeug

 Benötigtes Werkzeug für Einbau und

Montage ist nicht im Lieferumfang

enthalten.

 Passendes, funktionsfähiges und

sicheres Werkzeug benutzen.

8 Funktionsbeschreibung

Der 2/2-Wege-Kugelhahn GEMÜ 711

ist aus Metall und mit einem

kunststoffbeschichteten Handhebel sowie

mit Topflansch in Edelstahlausführung

ausgestattet.

Der Kugelhahn kann stufenlos geöffnet bzw.

geschlossen werden.

Mit einer geeigneten Schließvorrichtung

(z. B.Vorhängeschloss) kann die Stellung

des Kugelhahns gesichert werden. Diese ist

nicht im Lieferumfang enthalten.

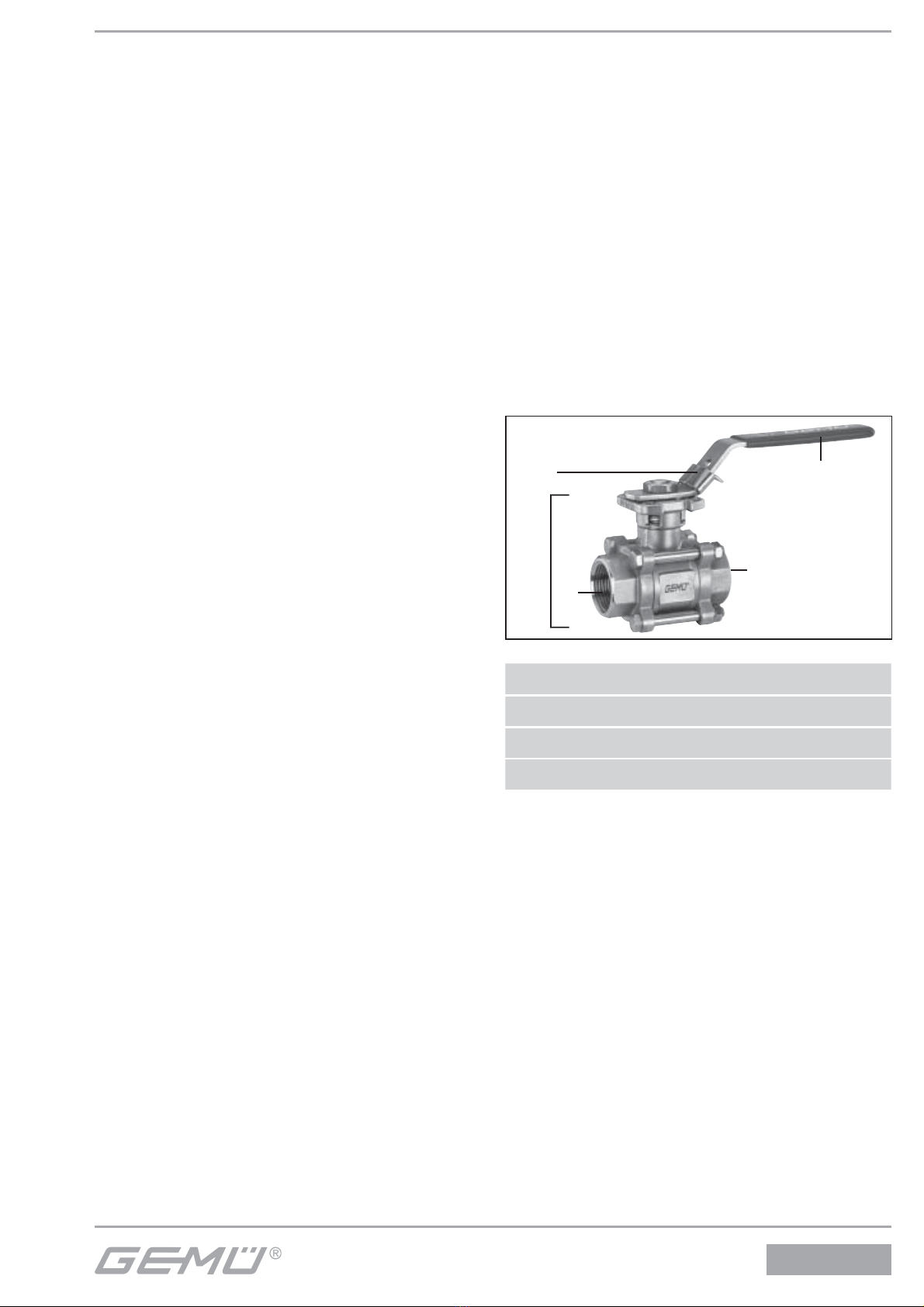

9 Geräteaufbau

1 Kugelhahnkörper

16 Schließvorrichtung

17 Handhebel

R Anschlüsse für Rohrleitung

10 Montage und Bedienung

Vor Einbau:

 Eignung Gehäuse- und Dichtwerkstoff

entsprechend Betriebsmedium prüfen.

 Eignung vor Einbau prüfen!

Siehe Kapitel 5 "Technische Daten".

8 / 36

711 ... D

10.1 Montage des Kugelhahns

WARNUNG

Unter Druck stehende Armaturen!

 Gefahr von schwersten Verletzungen

oder Tod!

 Nur an druckloser Anlage arbeiten.

WARNUNG

Aggressive Chemikalien!

 Verätzungen!

 Montage nur mit geeigneter

Schutzausrüstung.

VORSICHT

Heiße Anlagenteile!

 Verbrennungen!

 Nur an abgekühlter Anlage

arbeiten.

 Montagearbeiten nur durch geschultes

Fachpersonal.

 Geeignete Schutzausrüstung gemäß

den Regelungen des Anlagenbetreibers

berücksichtigen.

Installationsort:

VORSICHT

 Kugelhahn äußerlich nicht stark

beanspruchen.

 Installationsort so wählen, dass

Kugelhahn nicht als Steighilfe genutzt

werden kann.

 Rohrleitung so legen, dass Schub- und

Biegungskräfte, sowie Vibrationen und

Spannungen vom Kugelhahnkörper

ferngehalten werden.

 Innendurchmesser der Rohre

müssen dem Nenndurchmesser des

Kugelhahns entsprechen.

 Kugelhahn nur zwischen zueinander

passenden, fluchtenden Rohrleitungen

montieren.

 Einbaulage:

Beliebig.

 Richtung des Betriebsmediums:

Beliebig.

Montage:

1. Eignung des Kugelhahns für jeweiligen

Einsatzfall sicherstellen. Der Kugelhahn

muss für die Betriebsbedingungen

des Rohrleitungssystems (Medium,

Mediumskonzentration, Temperatur

und Druck) sowie die jeweiligen

Umgebungsbedingungen geeignet sein.

Technische Daten des Kugelhahns und

der Werkstoﬀe prüfen.

2. Anlage bzw. Anlagenteil stilllegen.

3. Gegen Wiedereinschalten sichern.

4. Anlage bzw. Anlagenteil drucklos

schalten.

5. Anlage bzw. Anlagenteil vollständig

entleeren und abkühlen lassen bis

Verdampfungstemperatur des Mediums

unterschritten ist und Verbrühungen

ausgeschlossen sind.

6. Anlage bzw. Anlagenteil fachgerecht

dekontaminieren, spülen und belüften.

Montage bei Schweißstutzen:

Schweißtechnische Normen

einhalten!

Verschiedene Ausführungen!

Je nach Ausführung wird eine

Schraube durch eine Lasche (Pfeil)

am Gehäuse geführt.

Bei dieser Ausführung die

betreffende Schraube lösen, die

anderen Schrauben entfernen und

den Mittelteil wegschwenken statt

ihn herauszunehmen.

9 / 36 711 ... D

S1 RR

 Schweißstutzen S1 rechts und links an

Rohrleitung Rzentrieren und heften.

 Muttern 19 ganz aufdrehen.

 Unterlegscheiben 20 entnehmen.

 Schrauben 18 herausziehen.

 Mittelteil KM herausnehmen.

 Schweißstutzen S1 rechts und links an

Rohrleitung Ranschweißen.

 Schweißstutzen abkühlen lassen.

 Kugelhahn wieder zusammen bauen.

19d

19a

19b

19c

 Muttern 19a - 19d über Kreuz anziehen,

mit Schraubenschlüssel gegenhalten.

Nennweite Anzugsdrehmoment (Nm)

1/2" 10,8 – 12,7

3/4" 11,8 – 13,7

1" 12,7 – 15,7

1½" 32,3 – 35,3

2" 34,3 – 39,2

2½" 41,2 – 47

3" 49 – 53,9

4" 51 – 55,9

Montage bei Gewindeanschluss:

 Kugelhahnkörper 1an Rohrleitung R

anschrauben, geeignetes

Gewindedichtmittel verwenden.

Das Gewindedichtmittel ist nicht im

Lieferumfang enthalten.

 Mit Gabelschlüssel Wgegenhalten.

 Kugelhahnkörper 1an anderer Seite

ebenfalls mit Rohrleitung verbinden.

Montage bei Flanschanschluss:

Gültige Normen für die Montage

von Flanschen beachten!

F1 D 1F2D

 Auf saubere und unbeschädigte

Dichtflächen der Anschlussflansche

achten.

10 / 36

711 ... D

 Nur Verbindungselemente aus

zulässigen Werkstoffen verwenden!

 Kugelhahn im angelieferten Zustand

einbauen.

 Kugelhahnkörper 1sorgfältig mittig

zwischen Rohrleitungen mit Flanschen

(F1 und F2) ausrichten.

 Dichtungen Dgut zentrieren. Dichtungen

sind nicht im Lieferumfang enthalten.

 Kugelhahnflansch und Rohrflansch

mit geeignetem Dichtmaterial und

passenden Schrauben verbinden.

Dichtmaterial und Schrauben sind nicht

im Lieferumfang enthalten.

SN M

 Schrauben SN in alle Löcher am Flansch

einführen.

 Schrauben SN mit Muttern Müber Kreuz

leicht anziehen.

 Ausrichtung der Rohrleitung prüfen.

 Muttern Müber Kreuz anziehen.

Entsprechende Vorschriften für

Anschlüsse beachten!

Nach der Montage:

 Alle Sicherheits- und

Schutzeinrichtungen wieder anbringen

bzw. in Funktion setzen.

10.2 Bedienung

17 Handhebel

a Kugelhahn geöffnet

b Kugelhahn geschlossen

 Handhebel 17 in gewünschte Position

bringen.

21a

B16

16 16

21b

Komplett geöffneter Kugelhahn:

Handhebel 17 liegt mit Endanschlag 21a an

Arretierungsanschlag AS an.

Komplett geschlossener Kugelhahn:

Handhebel 17 liegt mit Endanschlag 21b an

Arretierungsanschlag AS an.

Der Öffnungsgrad ist stufenlos

wählbar, jedoch sind diese

Zwischenstufen nicht arretierbar

und nicht abschließbar.

1. Die Handhebelarretierung 16

hochziehen, damit Handhebel 17 sich

drehen lässt.

2. Bei Erreichen der

gewünschten Endstellung die

Table des matières

Langues :

Autres manuels GEM Unité de contrôle

GEM

GEM iComLine CleanStar C57 HPW Manuel utilisateur

GEM

GEM 205 Instructions de montage

GEM

GEM eSyStep 639 AE Series Manuel utilisateur

GEM

GEM R690 Manuel utilisateur

GEM

GEM 533 Manuel utilisateur

GEM

GEM 620 Series Instructions de montage

GEM

GEM 687 Manuel utilisateur

GEM

GEM 550 Instructions de montage

GEM

GEM 0326 2M 74 41G4010810 Manuel utilisateur

GEM

GEM eSyLite R629 Manuel utilisateur

GEM

GEM R488 Victoria Manuel utilisateur

GEM

GEM 655 Instructions de montage

GEM

GEM 611 Manuel utilisateur

GEM

GEM R677 Manuel utilisateur

GEM

GEM 761 Instructions de montage

GEM

GEM 601 Instructions de montage

GEM

GEM 343 eSyDrive Manuel utilisateur

GEM

GEM R487 Victoria Manuel utilisateur

GEM

GEM CleanStar C60 HPW Manuel utilisateur

GEM

GEM B54 Manuel utilisateur

GEM

GEM 653 Instructions de montage

GEM

GEM 428 Instructions de montage

GEM

GEM 674 Instructions de montage

GEM

GEM 651 Manuel utilisateur

Manuels Unité de contrôle populaires d'autres marques

Festo

Festo Compact Performance CP-FB6-E Manuel de la liste des pièces

Elo TouchSystems

Elo TouchSystems DMS-SA19P-EXTME Manuel utilisateur

JS Automation

JS Automation MPC3034A Manuel utilisateur

JAUDT

JAUDT SW GII 6406 Series Guide rapide

Spektrum

Spektrum Air Module System Manuel utilisateur

BOC Edwards

BOC Edwards Q Series Manuel utilisateur

KHADAS

KHADAS BT Magic Manuel utilisateur

Etherma

Etherma eNEXHO-IL Manuel utilisateur

PMFoundations

PMFoundations Attenuverter Manuel utilisateur

GEA

GEA VARIVENT Manuel utilisateur

Walther Systemtechnik

Walther Systemtechnik VMS-05 Manuel utilisateur

Altronix

Altronix LINQ8PD Instructions de montage

Eaton

Eaton Powerware Series Manuel utilisateur

WAGO

WAGO 750-407/040-000 Manuel utilisateur

Sony

Sony CCU-590 Manuel utilisateur

Graco

Graco 25D614 Manuel utilisateur

Task Force Tips

Task Force Tips YE-RF-900 Manuel de programmation

Shini

Shini SPV-U Series Manuel utilisateur
