Endress+Hauser Liquiphant S FTL70 Manuel utilisateur

Products Solutions Service

Operating Instructions

Liquiphant S FTL70/71 - ########7##

DE- Grenzschalter

EN- Point Level Switch

FR - Détecteur de niveau

ES - Detector de nivel

IT - Interruttore di livello

NL- Niveauschakelaar

KA00173F/00/A6/14.17

71352545

Endress+Hauser 2

DE- Inhalt

Sicherheitshinweise 4

Behandlung 6

Geräte-Identifikation 8

Verwendung 14

Messeinrichtung 15

Einbau 19

Einstellungen 28

Lichtsignale 33

Anschluss 34

Wartung, Reinigung 56

Technische Daten 57

Zubehör 59

Fehlersuche 62

Ersatzteile 70

Reparatur 72

Ergänzende Dokumentation 73

"Achtung!

= verboten;

führt zu fehlerhaftem Betrieb

oder Zerstörung.

EN -Contents

Notes on Safety 4

Handling 6

Device Identification 8

Application 14

Measuring system 15

Installation 19

Setting-up 28

Light signals 33

Connections 34

Maintenance, Cleaning 56

Technical Data 57

Accessories 59

Trouble-shooting 63

Spare parts 70

Repair 72

Supplementary Documentation 73

"Caution!

= forbidden;

leads to incorrect operation

or destruction.

FR - Sommaire

Conseils de sécurité 4

Manipulation 6

Dénomination 8

Utilisation 14

Ensemble de détection de niveau 15

Montage 19

Réglage 28

Signaux lumineux 33

Raccordement 34

Entretien, Nettoyage 56

Caractéristiques techniques 57

Accessoires 59

Recherche de défauts 64

Pièces de rechange 70

Réparations 72

Documentation complémentaire 73

"Attention!

= interdit; peut provoquer

des dysfonctionnements

ou la destruction.

Endress+Hauser 3

ES - Indice

Notas sobre seguridad 5

Modo de empleo 6

Identificación del equipo 8

Aplicación 14

Sistema de medida 15

Montaje 19

Ajuste 28

Señales luminosas 33

Conexiones 34

Mantenimiento, Limpieza 56

Datos técnicos 57

Accesorios 59

Identificación de fallos 65

Repuestos 70

Reparaciones 72

Documentación suplementaria 73

"Atención!

= Prohibido; peligro

de mal funcionamiento

o de destrucción.

IT - Indice

Note sulla sicurezza 5

Accorgimenti 6

Identificazione dello strumento 8

Applicazione 14

Sistema di misura 15

Montaggio 19

Messa in servizio 28

Segnali luminosi 33

Collegamenti elettrici 34

Manutenzione, Pulizia 56

Dati tecnici 57

Accessori 59

Individuazione e eliminazione

delle anomalie 66

Ricambi 70

Riparare 72

Documentazione supplementare 73

"Attenzione!

= Vietato;

pericolo

di malfunzionamento

o di distruzione.

NL- Inhoud

Veiligheidsinstructies 5

Behandeling 6

Instrument- identificatie 8

Toepassing 14

Meetopstelling 15

Inbouw 19

Instellingen 28

Lichtsignalen 33

Aansluiting 34

Onderhoud, Reiniging 56

Technische gegevens 57

Toebehoren 59

Fout zoeken 67

Reserve-onderdelen 70

Reparatie 72

Aanvullende documentatie 73

"Opgelet!

= verboden;

leidt tot foutieve werking

of storing.

Endress+Hauser 4

DE- Sicherheitshinweise

Der Liquiphant S FTL70, FTL71

darf nur als Grenzschalter für

Flüssigkeiten verwendet werden.

Bei unsachgemäßem Einsatz

können Gefahren von ihm

ausgehen.

Das Gerät darf

nur von

qualifiziertem und

autorisiertem Fachpersonal

unter strenger Beachtung dieser

Betriebsanleitung,

der einschlägigen Normen,

der gesetzlichen Vorschriften

und der Zertifikate

(je nach Anwendung)

eingebaut, angeschlossen,

in Betrieb genommen und

gewartet werden.

In der Gebäudeinstallation ist ein

Netzschalter für das Gerät leicht

erreichbar in dessen Nähe zu

installieren.

Er ist als Trennvorrichtung für das

Gerät zu kennzeichnen.

EN- Notes on Safety

The Liquiphant S FTL70, FTL71

is designed for point level detection

in liquids.

If used incorrectly it is possible that

application-related dangers may

arise.

The level limit switch

Liquiphant S FTL70, FTL71 may

be installed, connected,

commissioned, operated and

maintained

by qualified and

authorised personnel only

under strict observance of

these operating instructions,

any relevant standards,

legal requirements, and,

where appropriate, the certificate.

Install an easily accessible power

switch in the proximity of the

device.

Mark the power switch as a

disconnector for the device.

FR - Conseils de sécurité

Le Liquiphant S FTL70, FTL71

doit être exclusivement utilisé

comme détecteur de niveau pour

liquides.

Il peut être source de danger en

cas d’utilisation non conforme aux

prescriptions.

L’appareil ne doit être installé,

raccordé, mise en service et

entretenu

que par un personnel

qualifié et autorisé

, qui tiendra

compte des indications contenues

dans la présente mise en service,

des normes en vigueur

et des certificats disponibles

(selon l’application).

Installer un commutateur réseau à

proximité immédiate de l’appareil,

en veillant à ce qu’il soit facilement

accessible.

Marquer ce commutateur comme

prise de coupure de l’appareil.

Endress+Hauser 5

ES - Notas sobre seguridad

El detector de nivel

Liquiphant S FTL70, FTL71

ha sido diseñado para la detección

de límite en fluidos.

Su empleo inapropiado puede

resultar peligroso.

El equipo deberá ser montado,

conectado, instalado y mantenido

única y exclusivamente por

personal cualificado y

autorizado

, bajo rigurosa

observación de las presentes

instrucciones de servicio,

de las normativas y

legislaciones vigentes,

así como de los certificados

(dependiendo de la aplicación).

Instalar un interruptor de fácil

acceso en las proximidades del

equipo.

Identificar el interruptor como

desconectador del equipo.

IT - Note sulla sicurezza

Il Liquiphant S FTL70, FTL71

è particolarmente studiato per

l'impiego come soglia di livello in

liquidi.

Un'installazione non corretta può

determinare pericolo.

Lo strumento può essere montato

solamente da personale

qualificato ed autorizzato

La messa in esercizio e la

manutenzione devono rispettare

le indicazioni di collegamento,

le norme e i certificati di seguito

riportati.

Installare un interuttore per

l'alimentazione in prossimità del

dispositivo.

Marcare l'interuttore come

disconnessione del dispositivo.

NL- Veiligheidsinstructies

Gebruik de Liquiphant S

FTL70, FTL71 alleen als

niveauschakelaar voor vloeistoffen.

Indien niet correct gebruikt

kunnen gevaarlijke situaties

ontstaan.

Het instrument

alleen door

gekwalificeerd en

geautoriseerd personeel

laten

inbouwen, aansluiten, in bedrijf

nemen en onderhouden.

Neem de instructies in deze

Inbedrijfstellingsvoorschriften,

de desbetreffende normen,

de wettelijke voorschriften en

eventuele certificaten in acht.

Installeer een makkelijk bereikbare

voedingschakelaar in de nabijheid

van het instrument.

Kenmerk de voedingschakelaar

specifiek voor het instrument.

6Endress+Hauser

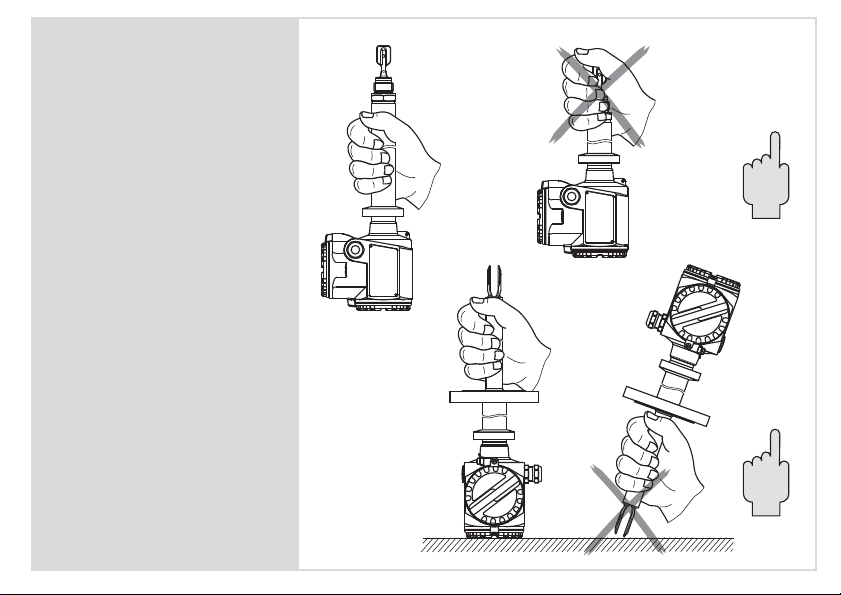

DE- Behandlung

Temperaturdistanzstück

Flansch oder Verlängerungsrohr

anfassen.

EN- Handling

Hold by

temperature spacer

flange or extension tube.

FR - Manipulation

Tenir au niveau de l’entretoise

de température

, de la bride ou

du tube prolongateur.

ES - Modo de empleo

Coger por el espaciador

temperatura

, brida o

tubo extensión.

IT - Accorgimenti

Fissato su distanziali di

temperatura

, su flangia o

tubo di estensione.

NL- Behandeling

Aanpakken aan het

temperatuurreductiestuk

de flens of de verlengbuis.

Endress+Hauser 7

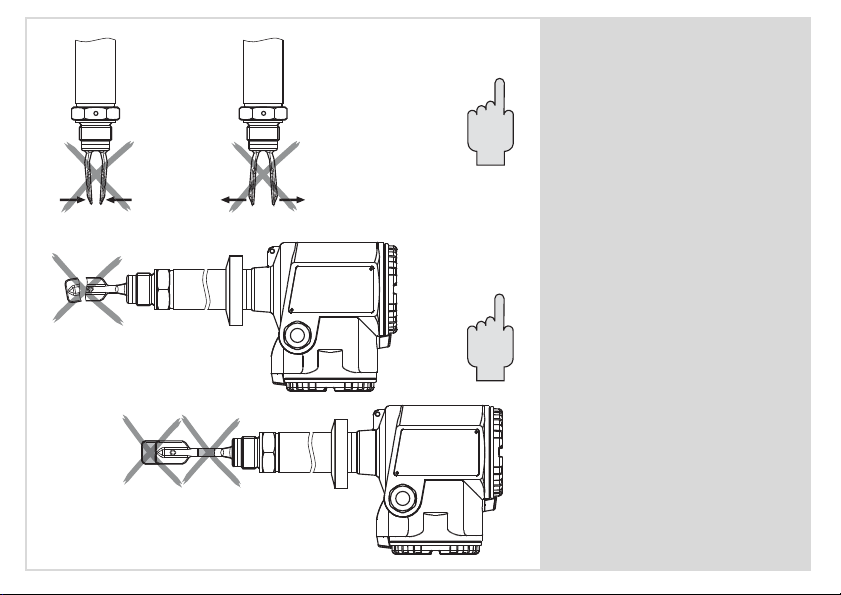

DE-

Nicht

verbiegen

Nicht

kürzen

Nicht

verlängern

EN-

not

bend

not

shorten

not

lengthen

FR -

Ne pas

déformer

Ne pas

raccourcir

Ne pas

rallonger

ES -

torcer

acortar

alargar

IT -

Non

stringere o allargare

Non

accorciare o allungare

Non

piegare

NL-

Niet

verbuigen

Niet

inkorten

Niet

verlengen

8Endress+Hauser

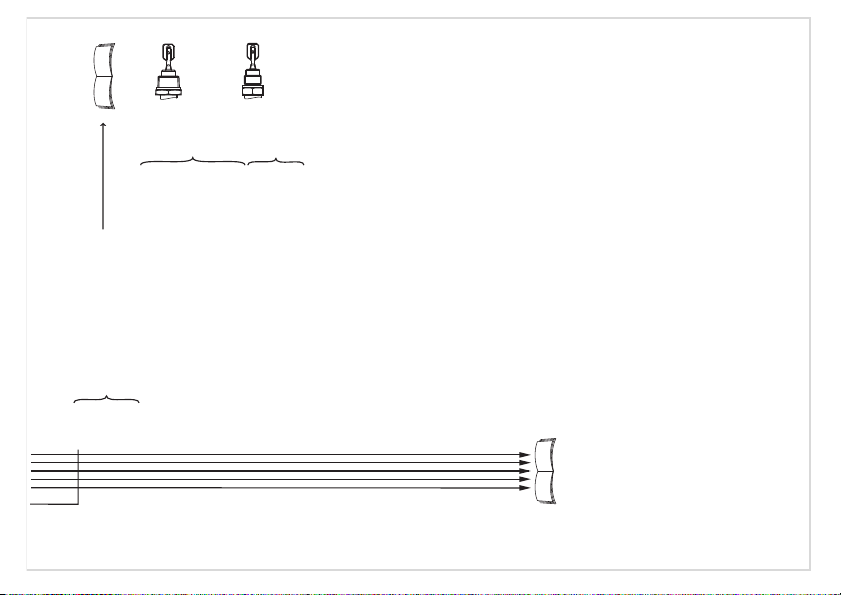

DE- Geräte-Identifikation

EN- Device Identification

FR - Dénomination

ES - Identificación del equipo

IT - Identificazione dello

strumento

NL- Instrument-identificatie

ENDRESS+HAUSER

LIQUIPHANT S

FTL7#-########### #### mm

FTL71

Order Code

ATEX II 3 D T85°C*

ATEX II 1/2 D T80°C*

ATEX II 3 D T85°C*

ATEX II 3 G, EEx nC II T6, WHG

ATEX II 3 G, EEx nA II T6, WHG

* , WHG

ATEX II 1/2 G, EEx de IIC T6, WHG

ATEX II 1/2 G, EEx ia IIC T6, WHG

ATEX II 1/2 G, EEx d IIC T6, WHG

NEPSI Ex ia IIC T6

NEPSI Ex d IIC T6

FM, IS, Cl. I, II, III, Div.1,Gr.A-G

FM, XP, Cl. I, II, III, Div. 1, Gr. B-G, E5 => Gr. A-G

FM, NI, Cl. I, Div.2,Gr.A-D

CSA, IS, Cl. I, II, III, Div.1,Gr.A-G

CSA, XP, Cl. I, II, III, Div.1,Gr.A-G

CSA, General purpose

TIIS Ex ia IIC T2

TIIS Ex d IIC T2

Endress+Hauser 9

A##

B##

C##

D##

K##

GE2

GE5

GE6

GF2

GF5

GF6

GM2

GM5

GM6

GN2

GN5

GN6

GQ2

GQ5

GQ6

GR2

GR5

GR6

YY9

max. 64 bar, 280 °C

max. 100 bar, 260 °C

max. 64 bar, 280 °C

max. 100 bar, 260 °C

R ¾, DIN 2999, 316L

R ¾, DIN 2999, AlloyC4

R 1, DIN 2999, 316L

R 1, DIN 2999, AlloyC4

NPT ¾, ANSI, 316L

NPT ¾, ANSI, AlloyC4

NPT 1, ANSI, 316L

NPT 1, ANSI, AlloyC4

G ¾, ISO 228, 316L

G ¾, ISO 228, AlloyC4

G 1, ISO 228, 316L

G 1, ISO 228, AlloyC4

R ¾, DIN 2999, AlloyC22

R 1, DIN 2999, AlloyC22

NPT ¾, ANSI, AlloyC22

NPT 1, ANSI, AlloyC22

G ¾, ISO 228, AlloyC22

G 1, ISO 228, AlloyC22

nicht gültig für PBT / not valid for PBT / non valable pour PBT /

no es válido para PBT / non valido per PBT / niet geldig voor PBT

ohne / without / sans / sin / senza / zonder

andere / others / autres / otros / altri / andere

Flansche/Flanges/Brides/

Brida/Flangia/Flens

10 Endress+Hauser

ENDRESS+HAUSER

LIQUIPHANT S

FTL7#-########### #### mm

FTL71

Order Code

FTL70:

FTL71:

……mm,

……in,

316L*, 318L**,

AlloyC4*+**,

316L*, 318L**,

AlloyC4*+**,

316L*, 318L**,

AlloyC4*+**,

Ra < 3.2 µm/80 grit

Ra < 3,2 µm/80 grit

Ra < 3.2 µm/80 grit

Ra < 3.2

Ra < 3.2 µm/80 grit

µm/80 grit

(FTL71)

FEL50A, PROFIBUS PA

FEL51, 19…253 V AC

FEL52, 10… 55 V DC, PNP

FEL54, 19…253 V AC, 19…55 V DC,

FEL55, 11… 36 V DC, 8/16 mA

FEL56, NAMUR, L-H

FEL57, PFM

FEL58, NAMUR, H-L

+ Prüftaste / Test button / Touche test /

Botón de prueba / Tasto di prova / Testtoets

DPDT

34.....

Autres manuels pour Liquiphant S FTL70

Ce manuel convient aux modèles suivants

Table des matières

Autres manuels Endress+Hauser Changer

Endress+Hauser

Endress+Hauser Soliphant T FTM20 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant M FTL50 Instructions d'installation

Endress+Hauser

Endress+Hauser Liquiphant FTL31 Manuel utilisateur

Endress+Hauser

Endress+Hauser nivocompact FTC 831 Manuel utilisateur

Endress+Hauser

Endress+Hauser nivector FTC 968 Manuel utilisateur

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Caractéristiques techniques

Endress+Hauser

Endress+Hauser Nivotester FTL 375 N 3 Series Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL62 Manuel utilisateur

Endress+Hauser

Endress+Hauser Ceraphant T PTC31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL41 Caractéristiques techniques

Endress+Hauser

Endress+Hauser soliphant II FTM 30 DR Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant M FTL50 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant M FTL50 Manuel utilisateur

Endress+Hauser

Endress+Hauser minicap FTC 262 Manuel utilisateur

Endress+Hauser

Endress+Hauser minicap FTC 262 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL41 Caractéristiques techniques

Endress+Hauser

Endress+Hauser Soliphant M FTM50 Manuel utilisateur

Endress+Hauser

Endress+Hauser FTE30 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 55 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquicap M FTI51 Manuel utilisateur

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant S FTL70 Manuel utilisateur

Endress+Hauser

Endress+Hauser Nivotester FTC325 PFM Manuel utilisateur

Endress+Hauser

Endress+Hauser minicap FTC 262 Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
