Endress+Hauser1
Operating Instructions
Nivotester FTR325
KA205F/97/a6/11.07
de - Füllstandgrenzschalter für die
Mikrowellenschranke Soliwave M
en - Switching unit for the microwave
barrier Soliwave M
fr - Interrupteur de niveau de remplissage
pour barrière à micro-ondes Soliwave M
es - Interruptor de nivel para la barrera de
microondas Soliwave M
it - Interruttore limitatore per la barriera a
microonde Soliwave M
nl - Vulpeilgrensschakelaar voor de
microgolfbarrièra Soliwave M
CH1
CH1
FTR325
Endress+Hauser2
3Endress+Hauser
de - Inhalt
Sicherheitshinweise 4
Geräte-Identikation 6
Einbau 10
Anschluss 13
Bedienelemente 16
Einstellungen 20
Störung 23
Funktionstest 25
Fehlersuche 26
Einbauhinweise(ATEX) 32
Zulassungen 33
en - Contents
Notes on safety 4
Device identication 6
Installation 10
Connection 13
Control elements 16
Setting up 20
Fault 23
Function test 25
Troubleshooting 27
Installation note(ATEX) 32
Permissions 33
fr - Sommaire
Consignes de sécurité 4
Identication de l‘appareil 6
Montage 10
Raccordement 13
Eléments de commande 16
Réglages 20
Incident 23
Test de fonctionnement 25
Recherche de pannes 28
Remarques de montage (ATEX) 32
Autorisations 33
Endress+Hauser2
3Endress+Hauser
es - Indice de contenido
Notes sobre seguridad 5
Identicación del aparato 6
Instalación 10
Conexión 13
Elementos de control 16
Ajustes 20
Fallos 23
Prueba de funcionamiento 25
Guía de solución de averías 29
Indicaciones para la instalación
(ATEX) 32
Autorización 34
it - Sommario
Note sulla sicurezza 5
Identicazione dell‘
apparecchiatura 6
Montaggio 10
Collegamento 13
Elementi di azionamento 16
Impostazioni 20
Guasti 23
Test funzionale 25
Ricerca guasti 30
Note per l‘installazione
(ATEX) 32
Omologazioni 34
nl - Inhoud
Veiligheidsinstructies 5
Identicatie van het apparaat 6
Inbouw 10
Aansluiting 13
Bedieningselementen 16
Instellingen 20
Storing 23
Functietest 25
Storingen opsporen 31
Inbouwaanwijzingen (ATEX) 32
Vergunningen 34
Endress+Hauser4
5Endress+Hauser
de - Sicherheitshinweise
Bei unsachgemäßem Einsatz des
Geräts können Gefahren von ihm
ausgehen. Das Gerät darf nur von
qualiziertem und autorisiertem
Fachpersonal unter besonderer
Beachtung dieser Betriebsanleitung,
der einschlägigen Normen, der
gesetzlichen Vorschriften und der
Zertikate (je nach Anwendung)
eingebaut, angeschlossen und in
Betrieb genommen werden.
en - Notes on safety
If used incorrectly it is possible that
application-related dangers may
arise. The device may be installed,
connected, commissioned, operated
and maintained by qualied and
authorised personal only under
strict observance of these operating
instructions, any relevant
standards, legal requirements and,
where appropriate, the certicate.
fr - Consignes de sécurité
La mise en oeuvre non conforme
de l‘appareil peut entraîner des
dangers. L‘appareil doit être monté,
raccordé et mis en service,
uniquement par des personnels
spécialistes qualiés et
autorisés en respectant ce manuel
de service, les normes applicables,
les directives légales, et les
autorisations (en fonction des
applications).
Endress+Hauser4
5Endress+Hauser
es - Notes sobre seguridad
Este aparato puede representar un
peligro si no es utilizado debida-
mente. La instalación, conexión
y puesta en funcionamiento del
aparato debe ser llevada a cabo
exclusivamente por personal
técnico cualicado y autorizado
bajo observación especial de estas
instrucciones de manejo, las nor-
mas correspondientes, las disposi-
ciones legales y de los certicados
(según el tipo de aplicación).
it - Note sulla sicurezza
In caso di utilizzo non corretto
dell‘apparecchiatura possono venire
generati dei pericoli.
L‘apparecchiatura può essere
installata, collegata e messa in
funzione solo da parte di
personale specializzato,
qualicato e autorizzato che
tenga conto in particolare delle
presenti istruzioni per l’uso, delle
norme applicabili, delle prescrizioni
di legge e dei certicati (a seconda
dell’applicazione).
nl - Veiligheidsinstructies
Bij onreglementair gebruik van het
apparaat kunnen er gevaren van
uitgaan. Het apparaat mag
uitsluitend door gekwaliceerd
en geautoriseerd vakpersoneel
met bijzondere inachtneming van
deze gebruiksaanwijzing, de ter
zake geldende normen, de
wettelijke voorschriften en de
certicaten (afhankelijk van de
toepassing) worden ingebouwd,
aangesloten en in gebruik worden
genomen.
Endress+Hauser6
7Endress+Hauser
Zertifikat/Certificate/Certificats/
Certificado/Certificato/Certificaat/
A = Montage im Ex-freien Bereich/
Mounting in the non hazardous area/
Montage en milieux sans risque d‘explosion/
Instalación en la zona no peligrosa/
Montaggio in zone non a rischio/
Montage in de Ex-vrije zone
B = ATEX II (1)G [Ex ia] IIC
ATEX II (1)D [Ex iaD]
Y = Sonderausführung/Special equipment/
Modèle spécial/Equipamiento especial/
Esecuzione speciale/Speciale uitvoering
Ausführung/Housing/Modèles/
Modelo/Esecuzione/Uitvoering
1 = Hutschienenmontage, b=45mm/
Rail mounting, 45mm broad/
Montage sur rails, largeur = 45mm/
Instalación del riel de perfil de sombrero,
b = 45mm/
Montaggio su binario, largh. = 45mm/
Hoedrailmontage, b = 45mm
9 = Sonderausführung/Special equipment/
Modèle spécial/Equipamiento especial/
Esecuzione speciale/Speciale uitvoering
Spannungsversorgung/Power supply/
Alimentation de tension/Alimentación de corriente/
Tensione di alimentazione/Spanningsvoeding
A = 85 ... 253 V(AC), 50/60 Hz
E = 20 ... 60 V(DC)
20 ... 30 V(AC), 50/60 Hz
Y = Sonderausführung/Special equipment/
Modèle spécial/Equipamiento especial/
Esecuzione speciale/Speciale uitvoering
Ausgang/Switch output/Sortie/
Salida/Uscita/Uitgang
1 = 1x Füllstand SPDT + 1x Alarm/Füllstand SPST/
1x Level SPDT + 1x Alarm/Level SPST/
1x Niveau de remplissage SPDT + 1x Alarme/
Niveau de remplissage SPST/
1x nivel SPDT + 1x alarma/nivel SPST/
1x livello SPDT + 1x allarme/livello SPST/
1x vulpeil SPDT + 1x alarm/vulpeil SPST
9 = Sonderausführung/Special equipment/
Modèle spécial/Equipamiento especial/
Esecuzione speciale/Speciale uitvoering
Endress+Hauser

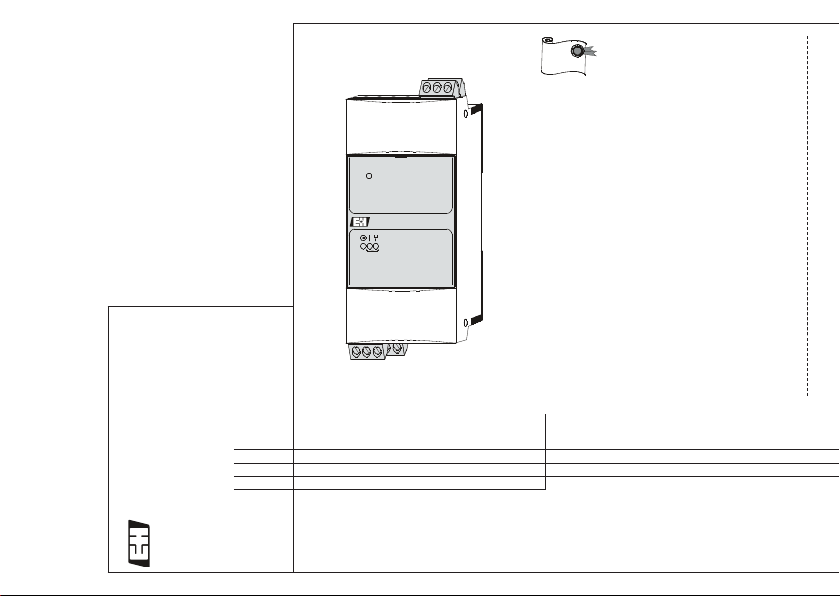

FTR325
de - Geräte-Identikation
en - Device identication
fr - Identication de
l‘appareil
es - Identicación del aparato
it - Identicazione
dell‘apparecchiatura
nl - Identicatie van het
apparaat
Order code
FTR325 - # # # #
CH1
CH1
FTR325
Endress+Hauser6
7Endress+Hauser
Zertifikat/Certificate/Certificats/
Certificado/Certificato/Certificaat/
A = Montage im Ex-freien Bereich/
Mounting in the non hazardous area/
Montage en milieux sans risque d‘explosion/
Instalación en la zona no peligrosa/
Montaggio in zone non a rischio/
Montage in de Ex-vrije zone
B = ATEX II (1)G [Ex ia] IIC
ATEX II (1)D [Ex iaD]
Y = Sonderausführung/Special equipment/
Modèle spécial/Equipamiento especial/
Esecuzione speciale/Speciale uitvoering
Ausführung/Housing/Modèles/
Modelo/Esecuzione/Uitvoering
1 = Hutschienenmontage, b=45mm/
Rail mounting, 45mm broad/
Montage sur rails, largeur = 45mm/
Instalación del riel de perfil de sombrero,
b = 45mm/
Montaggio su binario, largh. = 45mm/
Hoedrailmontage, b = 45mm
9 = Sonderausführung/Special equipment/
Modèle spécial/Equipamiento especial/
Esecuzione speciale/Speciale uitvoering
Spannungsversorgung/Power supply/
Alimentation de tension/Alimentación de corriente/
Tensione di alimentazione/Spanningsvoeding
A = 85 ... 253 V(AC), 50/60 Hz
E = 20 ... 60 V(DC)
20 ... 30 V(AC), 50/60 Hz
Y = Sonderausführung/Special equipment/
Modèle spécial/Equipamiento especial/
Esecuzione speciale/Speciale uitvoering
Ausgang/Switch output/Sortie/
Salida/Uscita/Uitgang
1 = 1x Füllstand SPDT + 1x Alarm/Füllstand SPST/
1x Level SPDT + 1x Alarm/Level SPST/
1x Niveau de remplissage SPDT + 1x Alarme/
Niveau de remplissage SPST/
1x nivel SPDT + 1x alarma/nivel SPST/
1x livello SPDT + 1x allarme/livello SPST/
1x vulpeil SPDT + 1x alarm/vulpeil SPST
9 = Sonderausführung/Special equipment/
Modèle spécial/Equipamiento especial/
Esecuzione speciale/Speciale uitvoering
Endress+Hauser8
9Endress+Hauser
de - Typenschild
en - Type plate
fr - Plaque signalétique
es - Placa de características
it - Targhetta
nl - Typeplaatje
a
b
c
d
8B0001KIR02
Endress+Hauser8
9Endress+Hauser
de Typenschild
a Bestellnummer
b Seriennummer
c Spannungsversorgung
d Bescheinigung
en Type plate
a Order code
b Serial number
c Power supply
d Certication
fr Plaque signalétique
a Numéro de commande
b N°. de série
c Alimentation de tension
d Certicats
es Placa de características
a N° de pedido
b N° de serie
c Alimentación de corriente
d Estándar
it Targhetta
a Numero per l‘ordinazione
b Numero di serie
c Numero per l‘ordinazione
d Certicato
nl Typeplaatje
a Bestelnummer
b Serienummer
c Spanningsvoorziening
d Certicaat
Endress+Hauser10
11Endress+Hauser
de Einbau
Vor Beschädigung und Witterung
geschützt
en Installation
Protect against damage and
weather
fr Montage
Protéger contra les chocs et les
intempéries
es Montaje
Protegido contra daños e
intemperie
it Montaggio
Proteggere contro urti e intemperie
nl Inbouw
Voor beschadigingen en
weersinvloeden beschermen
x2
x2
x1
x1
45 mm 112 mm
95 mm
108 mm
min. IP 55
Hutschiene / Mounting rail / Rail profilé /
Rail de montaje / Rotaia / Montage-rail
EN 50022 - 35x7,5 / EN 50022 - 35x15
100 mm = 3,94 in
CH1
CH1
FTR325
Autres manuels pour Nivotester FTR325
2
Autres manuels Endress+Hauser Changer
Endress+Hauser
Endress+Hauser Liquipoint FTW33 Manuel utilisateur
Endress+Hauser
Endress+Hauser FEC 22 Manuel utilisateur
Endress+Hauser
Endress+Hauser Liquiphant FTL51B Manuel utilisateur
Endress+Hauser
Endress+Hauser Nivotester FTL325N-3 3 Series Manuel utilisateur
Endress+Hauser
Endress+Hauser Soliphant T FTM20 Manuel utilisateur
Endress+Hauser
Endress+Hauser Soliphant M FTM52 Manuel utilisateur
Endress+Hauser
Endress+Hauser Liquiphant T FTL20 Manuel utilisateur
Endress+Hauser
Endress+Hauser Liquipoint T FTW32 Manuel utilisateur
Endress+Hauser
Endress+Hauser Liquiphant T FTL20H Manuel utilisateur
Endress+Hauser
Endress+Hauser Liquiphant S FTL70 Manuel utilisateur
Endress+Hauser
Endress+Hauser nivotester FTL 325 P Manuel
Endress+Hauser
Endress+Hauser Liquipoint T FTW31 Manuel utilisateur
Endress+Hauser
Endress+Hauser MPC2000 MPC2 Manuel utilisateur
Endress+Hauser
Endress+Hauser Liquiphant FTL62 Manuel utilisateur
Endress+Hauser
Endress+Hauser minicap FTC 262 Manuel utilisateur
Endress+Hauser
Endress+Hauser Soliswitch FTE20 Manuel utilisateur
Endress+Hauser
Endress+Hauser Nivotester FTL 375 N 3 Series Manuel utilisateur
Endress+Hauser
Endress+Hauser RTA421 Manuel utilisateur
Endress+Hauser
Endress+Hauser minicap FTC 262 Manuel utilisateur
Endress+Hauser
Endress+Hauser Nivotester FTC325 Manuel utilisateur
