Endress+Hauser Nivotester FTC325 Manuel utilisateur

3-WIRE

FTC325

Poziom Przep³yw Temperatura Analiza

cieczy

Rejestracja Komponenty

systemów

Us³ugi

Ciœnienie

KA222F/00/a6/05.04

Instrukcja obsługi

Nivotester FTC325 3-przewodowy

de - Füllstandgrenzschalter mit 3-Draht-Technik

en - Level Limit Switch with 3-wire technic

fr - Détecteur de niveau en technique 3 fils

it - Detector de nivel con electrónicas a 3 hilos

es - Interruttore di livello tecnica a 3 fili

pl - Modułprzełączający z wejściem 3-przewod.

dla pojemnościowych sygnalizatorów poziomu

2Endress+Hauser

de - Inhalt

Sicherheitshinweise 4

Geräte-Identifikation 6

Messeinrichtung 8

Einbau 9

Anschluss 12

Frontplatte öffnen 15

Bedienelemente 16

Schaltpunktverschiebung zur

Ansatzkompensation 20

Abgleich 26

Fehlersuche 32

Ergänzende Dokumentation 38

"Achtung!

= verboten;

führt zu fehlerhaftem Betrieb

oder Zerstörung.

en - Contents

Notes on Safety 4

Device Identification 6

Measuring system 8

Installation 9

Connection 12

Opening the front panel 15

Control element 16

Switch point offset for

build-up compensation 21

Calibration 26

Trouble-shooting 33

Supplementary Documentation 38

"Caution!

= forbidden;

leads to incorrect operation

or destruction.

fr - Sommaire

Conseils de sécurité 4

Désignation de l’appareil 6

Ensemble de mesure

Montage 9

Raccordement 12

Ouvrir la plaque frontale 15

Eléments de réglage 16

Déplacement du point de

commutation pour compensation

de colmatage 22

Etalonnage 26

Recherche de défauts 34

Documentation complémentaire 38

"Attention!

= interdit; peut provoquer

des dysfonctionnements

ou la destruction.

Endress+Hauser 3

es - Indice

Notas sobre seguridad 5

Identificación del equipo 6

Sistema de medida 8

Montaje 9

Conexiones 12

Abrir el panel frontal 15

Elementos de control 16

Desplazamiento del punto de

conmutación para compensación

de adherencias 23

Calibración 26

Identificación de fallos 35

Documentación adicional 38

"Atención!

= Prohibido; peligro

de mal funcionamiento

o de destrucción.

it - Indice

Note sulla sicurezza 5

Identificazione dello strumento 6

Sistema di misura 8

Montaggio 9

Collegamenti 12

Aprendo il pannello frontale 15

Elementi di controllo 16

Posizione del commutatore per

la compensazione dei depositi 24

Calibrazione 26

Individuazione e eliminazione

delle anomalie 36

Documentazione supplementare 38

"Attenzione!

= Vietato;

pericolo

di malfunzionamento

o di distruzione.

pl - Spis treści

Uwagi dotyczące bezpieczeństwa 5

Identyfikacja urządzenia 6

System pomiarowy 8

Montaż9

Podłączenia 12

Otwarcie pokrywy czołowej 15

Elementy obsługi 16

Przesunięcie punktu przełączania

w celu kompensacji osadu 25

Kalibracja 26

Wykrywanie i usuwanie usterek 37

Dokumentacja uzupełniająca 38

"Uwaga!

= zabronione;

prowadzi do nieprawidłowej

pracy lub zniszczenia.

4Endress+Hauser

de - Sicherheitshinweise

Der Nivotester FTC325 3-WIRE

darf nur als Messumformer-

Speisegerät für Grenzschalter von

Endress+Hauser mit 3-Draht-

Technik verwendet werden.

Bei unsachgemäßem Einsatz

können Gefahren von ihm

ausgehen.

Das Gerät

darf nur von

qualifiziertem und

autorisiertem Fachpersonal

unter strenger Beachtung dieser

Betriebsanleitung,

der einschlägigen Normen,

der gesetzlichen Vorschriften

und der Zertifikate (je nach

Anwendung) eingebaut,

angeschlossen, in Betrieb

genommen und gewartet werden.

en - Notes on Safety

The Nivotester FTC325 3-WIRE

may only be used as a measuring

transmitter power supply for

Endress+Hauser limit switches

with 3-wire technic.

If used incorrectly it is possible that

application-related dangers may

arise.

The level limit device may be

installed, connected,

commissioned, operated and

maintained

by qualified and

authorised personnel only

under strict observance of

these operating instructions,

any relevant standards,

legal requirements, and,

where appropriate, the certificate.

fr - Conseils de sécurité

Le Nivotester FTC325 3-WIRE

doit exclusivement être utilisé

comme alimentation de

transmetteur pour détecteurs de

niveau Endress+Hauser en

technique 3 fils.

Il peut être source de danger en cas

d’utilisation non conforme aux

prescriptions.

L’appareil ne doit être installé,

raccordé, mis en service et

maintenu

que par un personnel

qualifié et autorisé

qui tiendra

compte des indications contenues

dans la présente mise en service,

des normes en vigueur

et des certificats disponibles

(selon l’application).

Endress+Hauser 5

es - Notas sobre seguridad

El Nivotester FTC325 3-WIRE

debe utilizarse únicamente como

fuente de alimentación de

detectores de nivel

Endress+Hauser con señales de

3 hilos.

Su empleo inapropiado puede

resultar peligroso.

El equipo deberá ser montado,

conectado, instalado y mantenido

única y

exclusivamente por

personal cualificado y

autorizado

bajo rigurosa

observación de las presentes

instrucciones de servicio,

de las normativas y

legislaciones vigentes,

así como de los certificados

(dependiendo de la aplicación).

it - Note sulla sicurezza

Il Nivotester FTC325 3-WIRE

può

essere utilizzato solo in

collegamento con inserti

elettronici

Endress+Hauser

tecnica

trifilare.

Un’installazione non corretta può

determinare pericolo.

Lo strumento FTC325 3-WIRE

deve essere montato, connesso,

messo in funzione ed operato

solamente da personale

qualificato ed autorizzato

sotto la stretta osservazione delle

presenti norme di istallazione e

manutenzione e

delle ulteriori norme,

regolamenti, disposizioni legali e,

dove richiesto,

dei certificati appropriati.

pl - Uwagi dotyczące

bezpieczeństwa

Nivotester FTC325 3-przewodowy

może byćużywany wyłącznie

jako modułprzełączający i zasilacz

przetworników pomiarowych

Endress+Hauser wykonanych

w technice trójprzewodowej.

W przypadku nieprawidłowego

wykorzystania mogąwystąpić

nieprzewidywalne zagrożenia.

Sygnalizator poziomu może być

instalowany, podłączany,

uruchamiany, obługiwany

i konserwowany

wyłącznie

przez wykwalifikowany

i autoryzowany personel

ściśle

przestrzegającyniniejszejinstrukcji

obsługi oraz odpowiednich norm,

przepisów prawa i tam, gdzie to

dotyczy, wytycznych z certyfikatu.

6Endress+Hauser

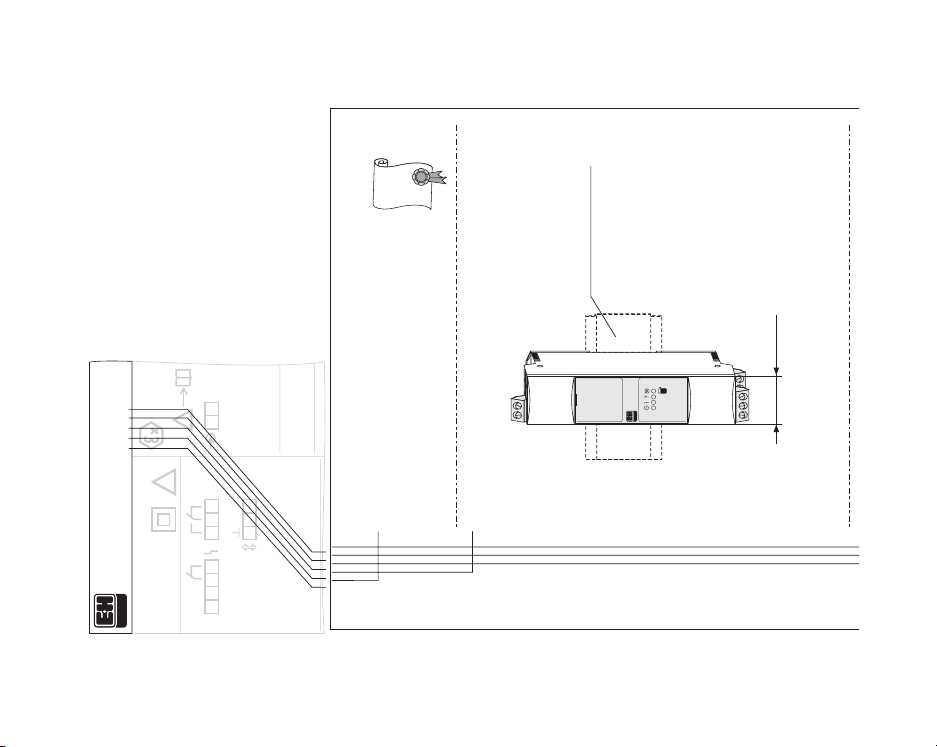

de - Geräte-Identifikation

en - Device Identification

fr - Désignation de l’appareil

es - Identificación del equipo

it - Identificazione dello

strumento

pl - Identyfikacja przyrządu

ENDRESS+HAUSER

NIVOTESTER FTC325-#####

16 23

–

CH1

RS485

U=85...253 V AC 50/60 Hz

P ,xx W≤X

DMT 02 AT

II (1) GD [E

Um = 253 V

250 V AC, 2 A, 500 VA (cos =0,7)ϕ0°C≤≤Tamb +50°C

0°C≤≤Tamb +50°C

40VDC,2A,80W

2215 12

CH1

16 23

–

CH1

RS485

U=85...253 V AC 50/60 Hz

P ,xx W≤X

DMT 02 AT

II (1) GD [E

Um = 253 V

250 V AC, 2 A, 500 VA (cos =0,7)ϕ0°C≤≤Tamb +50°C

0°C≤≤Tamb +50°C

40VDC,2A,80W

2215 12

CH1

CSA Ogólnego stosowania

EN 60715 35-7,5TH

EN 60715 35-15TH

22,5 mm

3-WIRE

FTC325

3-PRZEWODOWY

Endress+Hauser 7

U~ 85 V…253 V , 50/60 Hz

U~ 20 V…30V ,

(AC)

(AC) U– 20 V… 60 V (DC)

CH1

...

ohne / without / sans / sin / senza / bez

andere / others / autres / otros / altri / inne

17 15 16

8Endress+Hauser

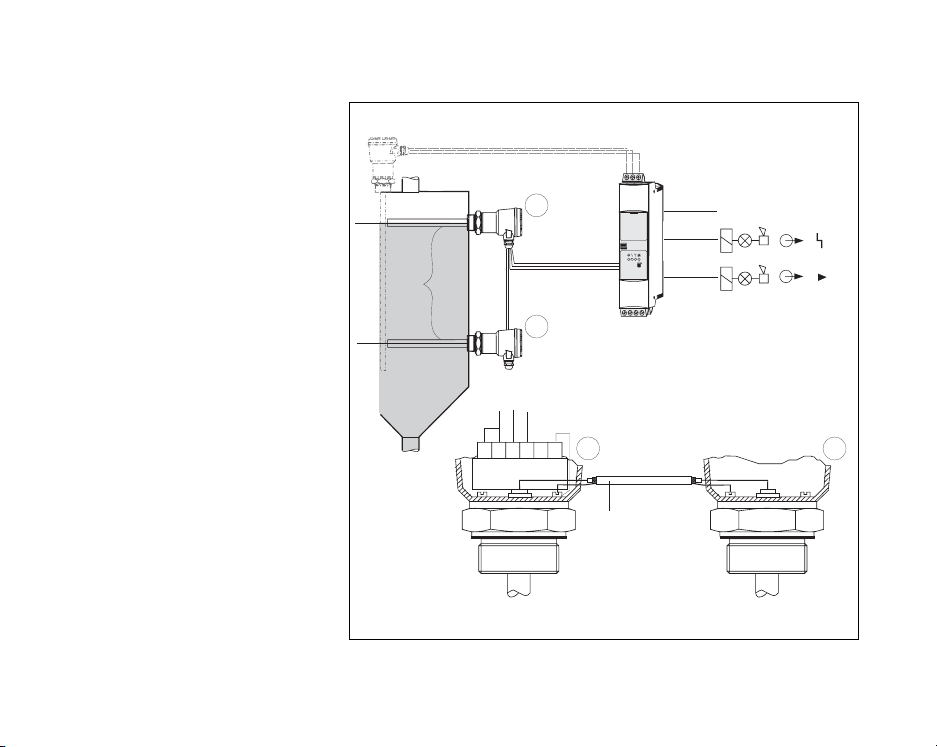

de - Messeinrichtung

Anwendungsbeispiel

en - Measuring system

Application example

fr - Ensemble de mesure

Exemple d’application

es - Sistema de medida

Ejemplo de aplicación

it - Sistema di misura

Esempio di applicazione

pl - System pomiarowy

Przykład zastosowania

MAX

MIN

3-WIRE

FTC325

Δs

CH1

Koaxialkabel

Coaxial cable

Câble coaxial

Cable coaxial

Cavo coassiale

Kabel koncentryczny

EC61

12 345 6

Endress+Hauser 9

112 mm

95 mm

108 mm

min. IP65

EN 60715 35-7,5TH

EN 60715 35-15TH

FTC325

22,5 mm

3-WIRE

FTC325

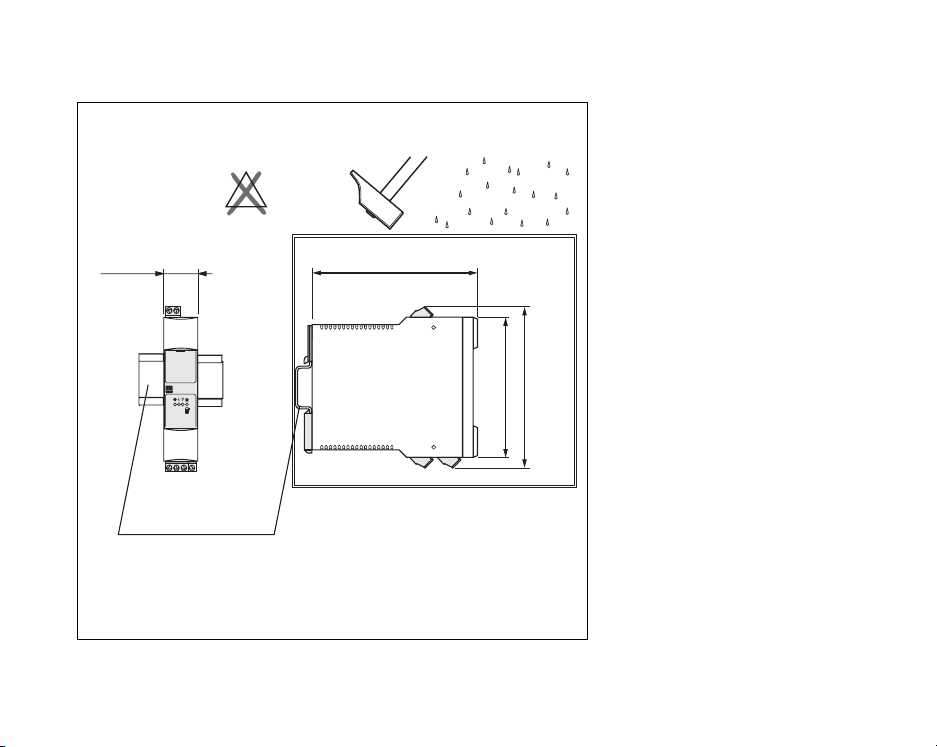

de - Einbau

Vor Beschädigung und

Witterung geschützt

en - Installation

Protected against damage and

weather

fr - Montage

Protéger contre les chocs et

les intempéries

es - Montaje

Protegido contra daños e

intemperie

it - Montaggio

Proteggere contro urti e

intemperie

pl - Montaż

Urządzenie zabezpieczone przed

uszkodzeniem i pogodą

10 Endress+Hauser

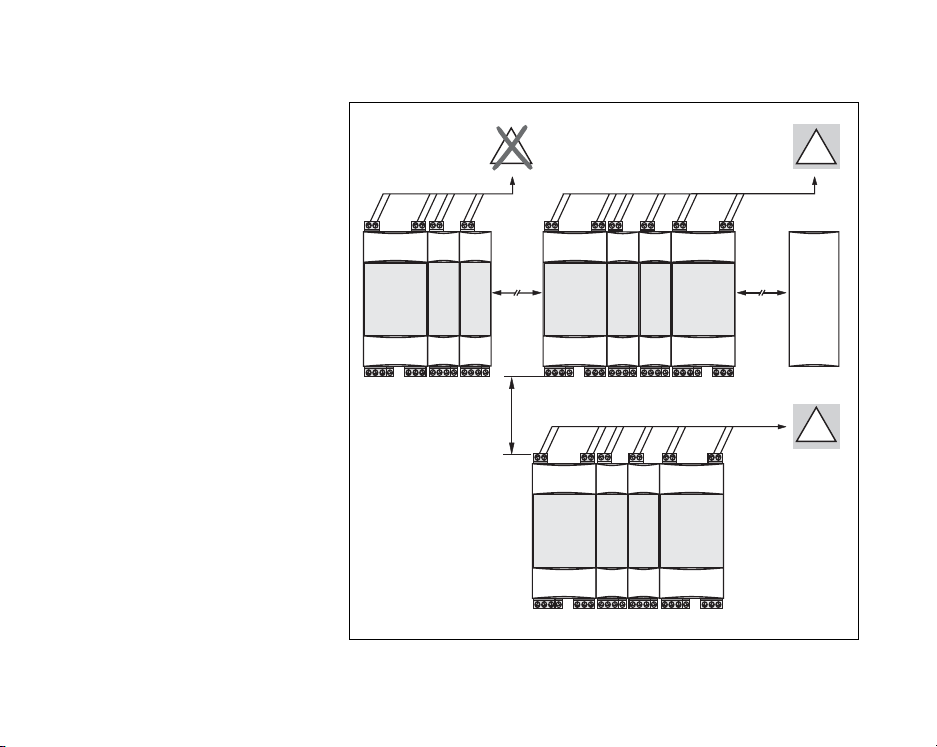

de -

Mindestabstände

en -

Minimum separation

fr -

Intervalle min. entre deux

appareils

es -

Distancia mínima

it -

Distanze minime

pl -

Minimalne odległości

100 mm = 3.94 in

min.

50 mm

min.

50 mm

min.

50 mm

?????

Autres manuels pour Nivotester FTC325

Autres manuels Endress+Hauser Changer

Endress+Hauser

Endress+Hauser Liquipoint T FTW31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Cerabar PMP11 Manuel utilisateur

Endress+Hauser

Endress+Hauser IO-Link Ceraphant PTC31B Manuel utilisateur

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Manuel

Endress+Hauser

Endress+Hauser Soliphant T FTM20 Manuel utilisateur

Endress+Hauser

Endress+Hauser minicap FTC 262 Manuel utilisateur

Endress+Hauser

Endress+Hauser Thermophant T TTR 31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Soliphant M FTM52 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 55 Manuel utilisateur

Endress+Hauser

Endress+Hauser nivotester FTL 325 P Caractéristiques techniques

Endress+Hauser

Endress+Hauser Soliphant M FTM50 Manuel

Endress+Hauser

Endress+Hauser minicap FTC 262 Manuel utilisateur

Endress+Hauser

Endress+Hauser Cerabar M Manuel utilisateur

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL64 Caractéristiques techniques

Endress+Hauser

Endress+Hauser Flowphant T DTT31 Manuel utilisateur

Endress+Hauser

Endress+Hauser nivocompact FTC 731 Manuel utilisateur

Endress+Hauser

Endress+Hauser Thermophant T TTR31 Manuel utilisateur

Endress+Hauser

Endress+Hauser RTA421 Manuel

Endress+Hauser

Endress+Hauser Liquipoint FTW 31 Manuel utilisateur

Endress+Hauser

Endress+Hauser Nivotester FTW325 Manuel utilisateur

Endress+Hauser

Endress+Hauser Soliswitch FTE20 Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant S FTL70 7 Series Manuel utilisateur

Endress+Hauser

Endress+Hauser Liquiphant FTL51B Manuel utilisateur

Manuels Changer populaires d'autres marques

URC

URC Total Control MFS-8 Manuel utilisateur

Azbil

Azbil HPQ-D11 Manuel utilisateur

Sony

Sony DFS-900M Manuel utilisateur

SICK

SICK i17S Manuel utilisateur

F&F

F&F SZR-277 Manuel utilisateur

Shure

Shure UAMS/BK Manuel utilisateur

Dräger

Dräger X-zone Switch Off Manuel utilisateur

Asco

Asco Joucomatic 349 Series Manuel utilisateur

BT Mini Hub Manuel utilisateur

D-Link

D-Link DES-1226G Manuel utilisateur

Johnson Controls

Johnson Controls FS80-C Manuel utilisateur

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manuel utilisateur

MicroNet

MicroNet SP1200A Manuel utilisateur

Ruijie

Ruijie RG-PF2920 Series Manuel d'installation et d'exploitation

Altinex

Altinex DA1914SX Manuel utilisateur

MiLAN

MiLAN MIL-SM2401M Manuel utilisateur

RJM

RJM MASTERMIND PBC/6X Manuel utilisateur

Atlas

Atlas MMK-KVM8 Manuel utilisateur
