Eaton EC4E-221-6D4T1 Manuel

Electric current! Danger to life!

Only skilled or instructed persons may carry out the

following operations.

Lebensgefahr durch elektrischen Strom!

Nur Elektrofachkräfte und elektrotechnisch

unterwiesene Personen dürfen die im Folgenden

beschriebenen Arbeiten ausführen.

Tension électrique dangereuse !

Seules les personnes qualifiées et averties doivent

exécuter les travaux ci-après.

¡Corriente eléctrica! ¡Peligro de muerte!

El trabajo a continuación descrito debe ser realizado por

personas cualificadas y advertidas.

Tensione elettrica: Pericolo di morte!

Solo persone abilitate e qualificate possono eseguire

le operazioni di seguito riportate.

Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en) 1/8

Instruction Leaflet

Montageanweisung

Notice d’installation

Instrucciones de montaje

Istruzioni per il montaggio

11/10 IL05013026Z

(AWA2724-2493)

EC4E-221-6D4T1

EC4E-221-6D4R1

AMN05002003Z...

(AWB2724-1614…)

2/8 Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en)

11/10 IL05013026Z

Front view – Frontansicht – Face avant – Vista de frente – Vista frontale

aSupply voltage 24 V DC

bDigital inputs I1 - I6

cCAN-H, CAN-GND, CAN-L

dCAN-LED

ePower-LED

fMain link (easyLink)

gDevice label

hRelay outputs Q1 - Q4

iTransistor outputs Q1 - Q4

jSupply voltage 24 V DC

for the transistor outputs

aAlimentación de tensión 24 V DC

bEntradas digitales I1 - I6

cCAN-H, CAN-GND, CAN-L

dCAN-LED

ePower-LED

fAcoplamiento central (easyLink)

gIndicador de identificación de aparatos

hSalidas de relé Q1 - Q4

iSalidas de transistor Q1 - Q4

jAlimentación de tensión 24 V DC

de las salidas de transistor

aSpannungsversorgung 24 V DC

bDigital-Eingänge I1 - I6

cCAN-H, CAN-GND, CAN-L

dCAN-LED

ePower-LED

fZentrale Kopplung (easyLink)

gGerätekennzeichnungsschild

Relais-Ausgänge Q1 - Q4

iTransistor-Ausgänge Q1 - Q4

jSpannungsversorgung 24 V DC

der Transistor-Ausgänge

aTensione di alimentazione 24 V DC

bIngressi digitali I1 - I6

cCAN-H, CAN-GND, CAN-L

dCAN-LED

ePower-LED

fAccoppiamento centrale (easyLink)

gTarghetta di identificazione apparecchio

Uscite relè Q1 - Q4

iUscite transistor Q1 - Q4

jTensione di alimentazione 24 V DC

delle uscite transistor

aTension d’alimentation 24 V DC

bEntrées tout-ou-rien I1 - I6

cCAN-H, CAN-GND, CAN-L

dCAN-LED

eDEL Power

fCouplage centralisé (easyLink)

gEtiquette de repérage

hSorties à relais Q1 - Q4

iSorties à transistors Q1 - Q4

jTension d’alimentation 24 V DC

des sorties à transistors

+24V 0V I1 I2 I3I4 I5 I6 CANopen

H GND L

+24VQ0VQQ1 Q3Q4Q2

Output

4xTransistor/0.5A

CAN Power

DC24V Input 6 x DC

EC4E-221-6D4T1

j i

+24V 0V I1 I2 I3I4 I5 I6 CANopen

H GND L

Output

4xRelais/8A

CAN Power

DC24V Input 6 x DC

EC4E-221-6D4R1

2Q2

Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en) 3/8

11/10 IL05013026Z

Standard connection – Standardanschluss – Raccordement standard –

Conexión estándar – Collegamento standard

Digital inputs, CAN – Digital-Eingänge, CAN – Entrées TOR, CAN – Entradas digitales, CAN – Ingressi digitali, CAN

+24 V 0 V

DC:

= 24 VH

(20.4 – 28.8 VH)

= 140 mA

DC: +24 V

0 V

> 1 A

l1 I2 I3I4 I5 I6 H GND

CANopen

1 f15 V

0 F5 V

28.8 V

l1-I6 = 3.3mA/24 V

0.5 – 0.7 Nm

3.5 mm

H GND

CANopen

4/8 Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en)

11/10 IL05013026Z

Outputs – Ausgänge – Sorties – Salidas – Uscite

EC4E-221-6D4R1

EC4E-221-6D4T1

Protective circuit

Schutzbeschaltung

Circuit de protection

Circuito supresor

Circuito di protezione

0 V H, N

F8 A/B 16

L1, L2, L3(115/230 V h)

+ 24 V H

25 000

24 V H8 A

115 V h8 A

230 V h8 A

1000 W

10 x58 W

12121212

10 000 000

Q1 Q2 Q3Q4

0 V H

24 V 0.5 A

+24 V 0 V Q1 Q2 Q3 Q4

F10 A

0.5 A

5 W/24 V

f2.5 A

+ 24 V H

20.4 – 28.8 V H

Uemax < Uz< 33 V

0 V H

Q..

+ 24 V H

0 V H

Q..

Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en) 5/8

11/10 IL05013026Z

Set station address – Teilnehmeradresse einstellen – Ajuster l’adresse du participant –

Ajustar dirección del participante – Impostare indirizzo dell’ utente

OFF

23456781

not used

Terminating resistor

Abschlusswiderstand

Résistance de terminaison

Resistencia de terminal

Resistenza di terminazione

Node address

6/8 Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en)

11/10 IL05013026Z

Connection – Anschluss – Raccordement – Conexión – Collegamento

Central expansion – Zentrale Erweiterung – Extension centralisée – Ampliación centralizada – Espansione locale

Central expansion – Zentrale Erweiterung – Extension centralisée –

Ampliación centralizada – Espansione locale

Fitting + , removing +

Einbau + , Ausbau +

Montage + , démontage +

Montaje + , desmontaje +

Montaggio + , smontaggio +

EASY-LINK-DS

EC4E-221-… EASY6…DC-RE/TE

EASY4…

Devices must be de-energized!

Geräte müssen spannungsfrei sein!

Assurer la mise hors tension des appareils !

¡Los aparatos deben encontrarse libres de tensión!

Gli apparecchi non devono essere alimentati!

Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en) 7/8

11/10 IL05013026Z

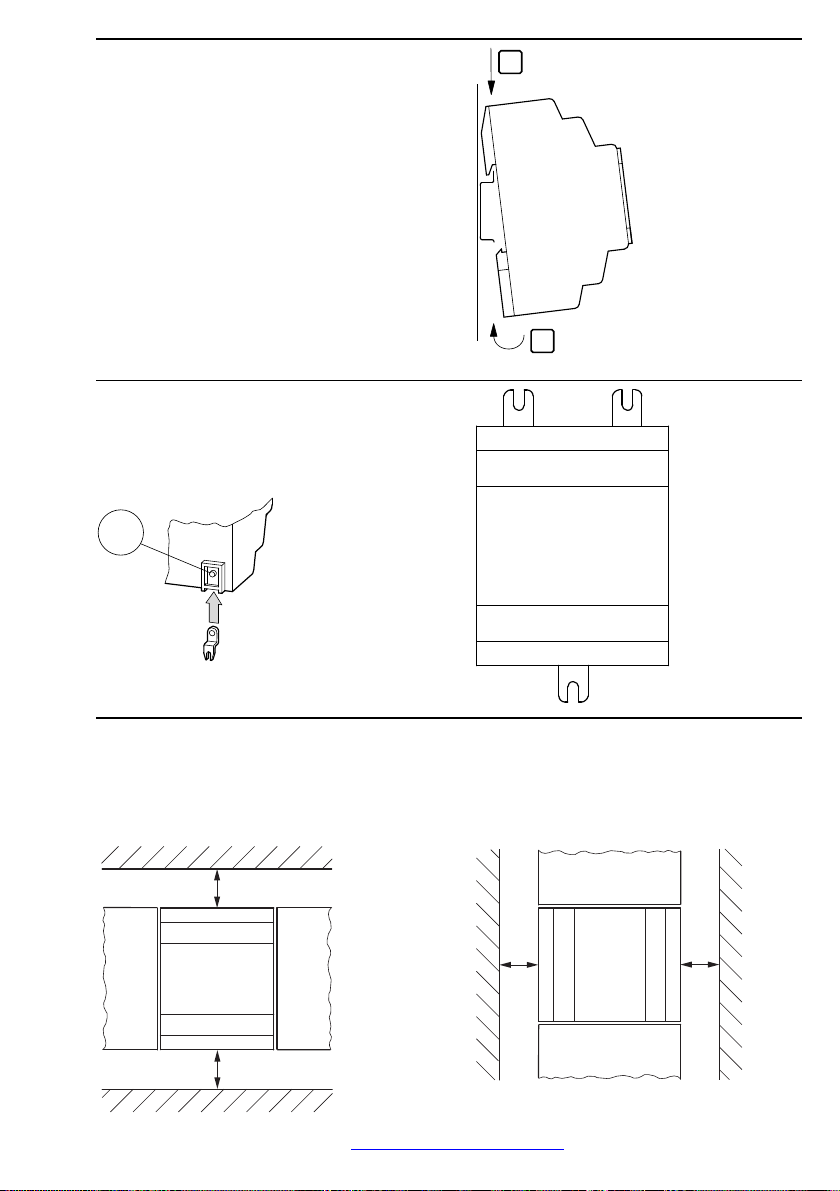

Fitting – Montage – Montaje – Montaggio

on 35 mm top-hat rail

auf 35-mm-Hutschiene

sur profilé-support 35 mm

sobre guía semétrica de 35 mm

su guida DIN 35 mm

on mounting plate (horizontal)

auf Montageplatte (waagerecht)

sur plaque de montage (horizontal)

sobre placa de montaje (horizontal)

su piastra di montaggio (orizzontale)

ZB4-101-GF1

Mounting position – Einbaulage – Position de montage – Posición de montaje –

Posizione di montaggio

with top-hat rail (horizontal and vertical) – mit Hutschiene (waagerecht und senkrecht) –

sur profilé chapeau (horizontale et verticale) – sobre carril (horizontal y vertical) – su guida DIN (orizzontale e verticale)

CLICK !

30 mm

(1.18“)

30 mm

(1.18“)

30 mm

(1.18“)

30 mm

(1.18“)

8/8 Emergency On Call Service: Local representative (http://www.eaton.com/moeller/aftersales) or +49 (0) 180 5 223822 (de, en)

11/10 IL05013026Z

Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany

11/10 IL05013026Z DE13 DHW/Eb

Dimensions – Abmessungen – Dimensiones – Dimensioni [mm (inch)]

47.5 mm

(

1.87“)

56.5 mm (2.22“)

4.5 mm (0.18“)

45 mm (1.77“)

10.75 mm

35.75 mm (

1.41“)

71.5 mm (

2.81“)

90 mm (

3.54“)

102 mm (

4.02“)

110 mm (

4.33“)

(0.42“)

50 mm (

1.97“)
