Installation Guide

Thermostatic expansion valves

Type TUA, TUAE and TCAE orice

© Danfoss A/S (AC-MCI sw) 2012-12 DKRCC.PI.AG0.A3.00 / 520H5200 1

068R9549

068R9549

2 DKRCC.PI.AG0.A3.00 / 520H5200 © Danfoss A/S (AC-MCI sw) 2012-12

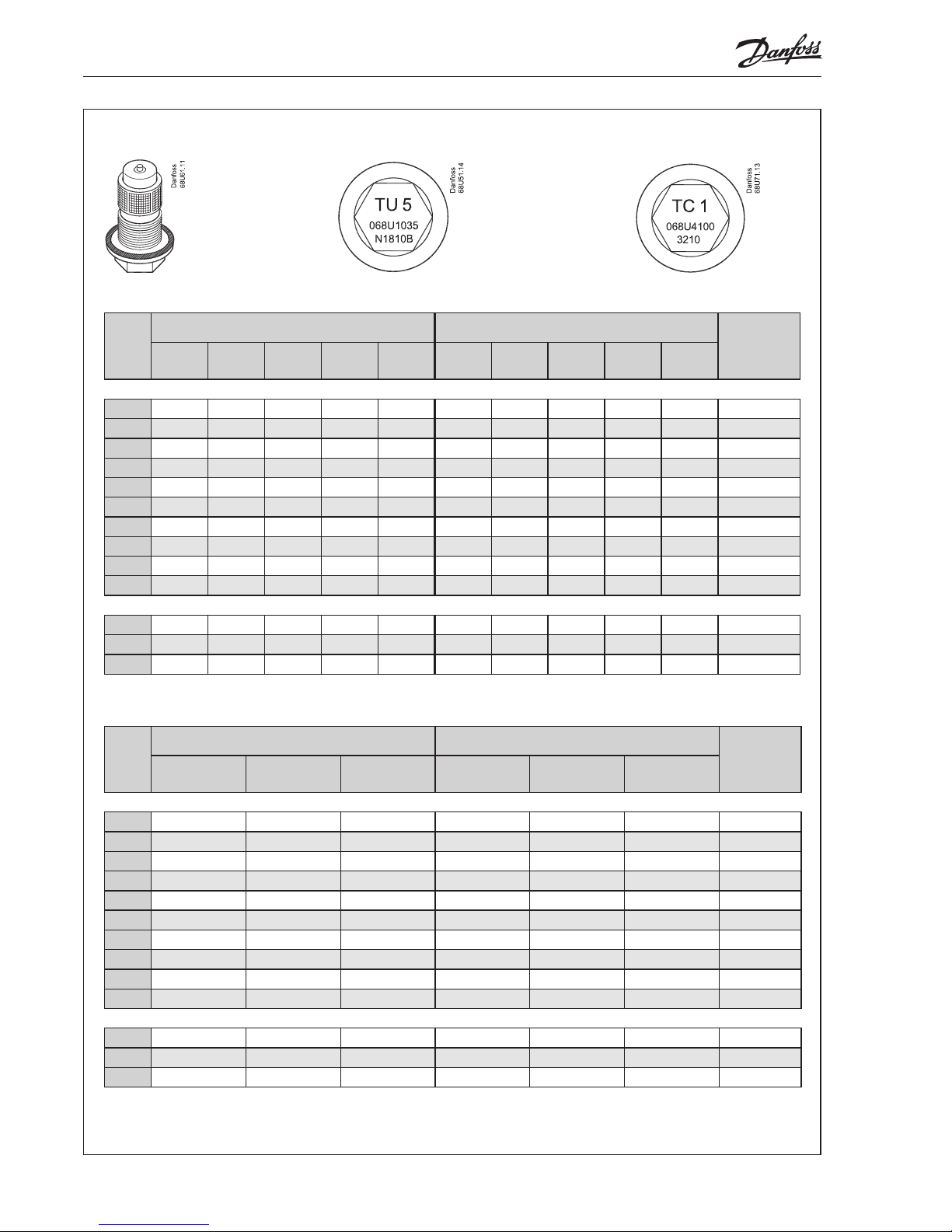

Example: TUA/TUAE Example: TCAE

Range B: -60 – -25 °C (-75 – -15 °F)

Range N: -40 – +10 °C (-40 – +50 °F)

Orice

no.

Rated capacity [kW] Rated capacity [TR]

Code no.

R22 R134a R404A/

R507 R407C R410A R22 R134a R404A/

R507 R407C R410A

TUA and TUAE

0 0.60 0.47 0.47 0.63 - 0.17 0.13 0.13 0.18 - 068U1030

1 0.90 0.70 0.70 0.92 1.3 0.25 0.19 0.19 0.26 0.40 068U1031

2 1.3 1.0 1.0 1.4 2.1 0.36 0.28 0.28 0.38 0.60 068U1032

3 1.8 1.4 1.4 1.9 2.9 0.50 0.39 0.39 0.53 0.80 068U1033

4 2.6 2.1 2.1 2.8 4.5 0.75 0.59 0.60 0.80 1.3 068U1034

5 3.5 2.7 2.8 3.8 5.9 1.00 0.78 0.79 1.1 1.7 068U1035

6 5.3 4.1 4.2 5.7 9.0 1.5 1.2 1.2 1.6 2.5 068U1036

7 7.0 5.5 5.6 7.5 12.0 2.0 1.6 1.6 2.1 3.4 068U1037

8 11.0 8.2 8.4 11.0 18.0 3.0 2.3 2.4 3.2 5.0 068U1038

9 16.0 12.0 12.0 17.0 26.0 4.5 3.5 3.5 4.8 7.5 068U1039

TCAE

1 17.5 12.0 13.5 19.0 23.0 5.0 3.5 3.8 5.4 6.5 068U4100

2 21.0 14.5 16.0 23.0 27.5 6.0 4.1 4.5 6.5 7.8 068U4101

3 26.5 18.0 20.0 28.5 34.0 7.5 5.2 5.7 8.1 9.8 068U4102

Orice

no.

Rated capacity [kW] Rated capacity [TR]

Code no.

R22 R404A/

R507 R407C R22 R404A/

R507 R407C

TUA and TUAE

0 0.52 0.36 0.46 0.15 0.10 0.13 068U1030

1 0.68 0.50 0.58 0.19 0.14 0.16 068U1031

2 0.85 0.64 0.70 0.24 0.18 0.20 068U1032

3 1.2 0.89 1.0 0.34 0.25 0.28 068U1033

4 1.8 1.3 1.4 0.50 0.37 0.41 068U1034

5 2.3 1.8 1.9 0.66 0.50 0.55 068U1035

6 3.5 2.7 2.9 1.0 0.75 0.82 068U1036

7 4.7 3.5 3.9 1.3 1.0 1.1 068U1037

8 7.1 5.3 5.8 2.0 1.5 1.6 068U1038

9 10.4 7.8 8.5 2.9 2.2 2.4 068U1039

TCAE

1 12.5 10.9 10.3 3.6 2.7 3.1 068U4100

2 16.4 14.1 13.5 4.7 3.5 4.0 068U4101

3 21.6 19.4 18.0 6.1 4.6 5.5 068U4102
