D-Link DIS-100G-8W Manuel utilisateur

D-Link

DIS-100G-8W

Industrial Unmanaged Switch with 8 10/100/1000Base-T orts

Промышленный неуправляемый коммутатор с 8 портами 10/100/1000Base-T

Quick Installation Guide

Краткое руководство по установке

Infor ation in this docu ent is subject to change without notice.

ackage Contents

Open the shipping carton of the switch and carefully unpack its contents. The carton

should contain the following items:

DIS-100 -8W switch

DC power terminal block

Wall mounting kit

DIN-Rail mounting kit

Quick Installation uide

Hardware Overview

Interfaces

Interface Description

 

Table 1

LED Indicators

LED Status Description

  

 

   

  !"

#  # 

 # !"

$%

&'

 ( $

$ ( $ 

 ( $

)

&'

" *

 $%*

Table 2

DIP-switches

Pin № State Description

  **

++ **

#  * 

++ * 

Table 3

Hardware Installation

DIN-Rail Mounting

Mounting steps:

1. Screw the DIN-Rail bracket on with the bracket and screws in the accessory kit.

2. Hook the unit over the DIN-Rail.

3. Push the bottom of the unit towards the DIN-Rail until it snaps into place.

Figure 1 — Mounting the switch on a DIN-Rail

Wall Mounting

Screw on the wall-mount plate on with the plate and M4 screws in the accessory kit.

Figure 2 — Attaching brackets to the switch

Figure 3 — The switch with the attached wall ounting brackets

Grounding the Switch

Use the following instructions to ground the switch. Please complete these steps before

powering on the switch.

1. Remove the grounding screw from the switch and place the grounding cable lug ring on

top of the grounding screw opening.

2. Insert the grounding screw back into the grounding screw opening and use a

screwdriver to tighten the grounding screw, securing the grounding cable to the switch.

3. Attach the terminal lug ring at the other end of the grounding cable to an appropriate

grounding source.

4. Verify that the connection between the grounding connector on the switch and the

grounding source is secure.

Figure 4 — The grounding screw on the switch

Connecting to a ower Source

The switch can be powered by two power supplies (input range 12 to 58 V DC). Insert the

positive and negative wires (AW 14-26) into V+ and V- contact on the terminal block and

tighten the wire-clamp screws to prevent the wires from being loosened.

Alarm Relay Connecting

The alarm relay output contacts are in the middle of the DC terminal block connector

shown as the figure below. By inserting the wires and set the DIP switch of the respective

Port Alarm to “ON”, the relay output alarm will detect any port failures, and form a short

circuit. The alarm relay out is “Normal Open”.

Figure 5 — Alar relay connecting

Информация в данном документе может быть изменена без предварительного

уведомления.

Правила и условия безопасной эксплуатации

Внимательно прочитайте данный раздел перед установкой и подключением

устройства. Убедитесь, что устройство и кабели не имеют механических

повреждений. Устройство должно быть использовано только по назначению, в

соответствии с руководством по установке.

Не размещайте на устройстве посторонние предметы. Вентиляционные отверстия

устройства должны быть открыты. Температура окружающей среды в

непосредственной близости от устройства и внутри его корпуса должна быть в

пределах от -40 до +75 °С.

Электропитание должно соответствовать параметрам электропитания, указанным в

технических характеристиках устройства.

Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли

отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не

используйте жидкие/аэрозольные очистители или магнитные/статические устройства

для очистки. Избегайте попадания влаги в устройство.

Устройство должно быть заземлено, если это предусмотрено конструкцией корпуса

или вилки на кабеле питания.

Срок службы устройства – 2 года.

Гарантийный период исчисляется c момента приобретения устройства у

официального дилера на территории России и стран СНГ и составляет один год.

Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с

даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам

серийного номера, указанного на наклейке с техническими данными.

Год: С - 2012, D - 2013, E - 2014, F - 2015, - 2016, H - 2017, I - 2018, J - 2019, 0 -

2020, 1 - 2021.

Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.

При обнаружении неисправности устройства обратитесь в сервисный центр или

группу технической поддержки D-Link.

Комплект поставки

Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку

наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо

отсутствует или есть повреждения, обратитесь к Вашему поставщику.

Коммутатор DIS-100 -8W

Клеммный блок

Комплект для монтажа на стену

Комплект для установки на DIN-рейку

Краткое руководство по установке

Обзор аппаратной части

Интерфейсы

Интерфейс Опис ние

01234 01234

Таблица 1

Индикаторы

Индик тор Состояние Опис ние

 51263  7289:4;

9<=31;

0216>1?=@9A1BC638:6D

E=F1263 GA1BC638:6D:=C216>1?=@

 51263  >=@=:4;

9<=31;

H931I:67C638:6DC1J7@KI=:

E=F1263 H931I:67C638:6D:=C1J7@KI=:

# 51263  >=@=:4;

9<=31;

H931I:67C638:6D#C1J7@KI=:

E=F1263 H931I:67C638:6D#:=C1J7@KI=:

$%

&01234'

51263  >=@=:4;

9<=31;

LC123MC1J7@KI=:1M9321B93<1

N6F8=3

>=@=:4;9<=31;

E8C123M<4C1@:D=39DC=2=J8I86@6C26=;J8::4O

E=F1263 LC123M:=C1J7@KI=:1M9321B93<1

)

&01234'

51263  P=@34;

9<=31;

LC123MC1J7@KI=:1M9321B93<1:897121936NA63%9

E=F1263 L  C123M  :=  C1J7@KI=:1  M9321B93<1Q  6@6  C1J7@KI=:1

M9321B93<1:897121936%NA63%9

Таблица 2

DIP-переключатели

Номер

переключ теля

Положение Опис ние

  S8T63813?62171<=T83=@U:1F1?312;8<7@KI=:8

++ S8T63813?62171<=T83=@U:1F1?312;8<47@KI=:8

#  VC1<=T=:6=19A1=C638:6D<7@KI=:1

++ VC1<=T=:6=19A1=C638:6D<47@KI=:1

Таблица 3

Установка коммутатора

Установка на DIN-рейку

Следующие инструкции описывают процесс установки коммутатора на DIN-рейку.

1. Прикрепите кронштейн для установки на DIN-рейку к коммутатору с помощью

входящих в комплект поставки винтов.

2. Опустите верхнюю часть кронштейна на DIN-рейку.

3. Надавите сверху на коммутатор и прикрепите нижнюю часть кронштейна к DIN-

рейке.

Рисунок 1 — Установка коммутатора на DIN-рейку

Крепление коммутатора к стене

Коммутатор может быть прикреплен к твердой поверхности с помощью входящих в

комплект поставки кронштейнов. Зафиксируйте кронштейны на коммутаторе с

помощью входящих в комплект поставки винтов.



Рисунок 2 — Крепление кронштейнов к коммутатору

Рисунок 3 — Коммутатор с прикрепленными кронштейнами для монтажа на стену

Для крепления коммутатора к стене используйте входящие в комплект поставки

винты M4.

Заземление коммутатора

Данный раздел содержит информацию о способе заземления коммутатора. Данную

процедуру необходимо выполнить перед включением питания коммутатора.

1. Убедитесь, что питание коммутатора выключено.

2. Прикрутите клемму заземляющего провода винтом заземления к коммутатору.

3. Прикрепите клемму на противоположной стороне провода заземления к

заземлителю.

4. Проверьте надежность существующих соединений.

Рисунок 4 — Винт заземления на коммутаторе

Подключение источника питания

Коммутатор оснащен клеммным блоком для подключения до двух независимых

источников питания 12-58 В DC (не входят в комплект поставки). Подключите

провода от источника питания к контактам +/- на клеммном блоке, соблюдая

полярность. Затяните винты клеммных зажимов, чтобы зафиксировать провода.

Релейный выход для оповещения о сбое питания

Коммутатор оснащен релейным выходом 1 А / 24 В DC для оповещения о сбое

питания. Контакты релейного выхода находятся на двух средних клеммах блока,

расположенного на коммутаторе. После подключения проводов к контактам и

установки соответствующего DIP-переключателя в положение “ON” реле будет

определять сбой питания и формировать цепь короткого замыкания. Контакты

релейного выхода являются нормально разомкнутыми.

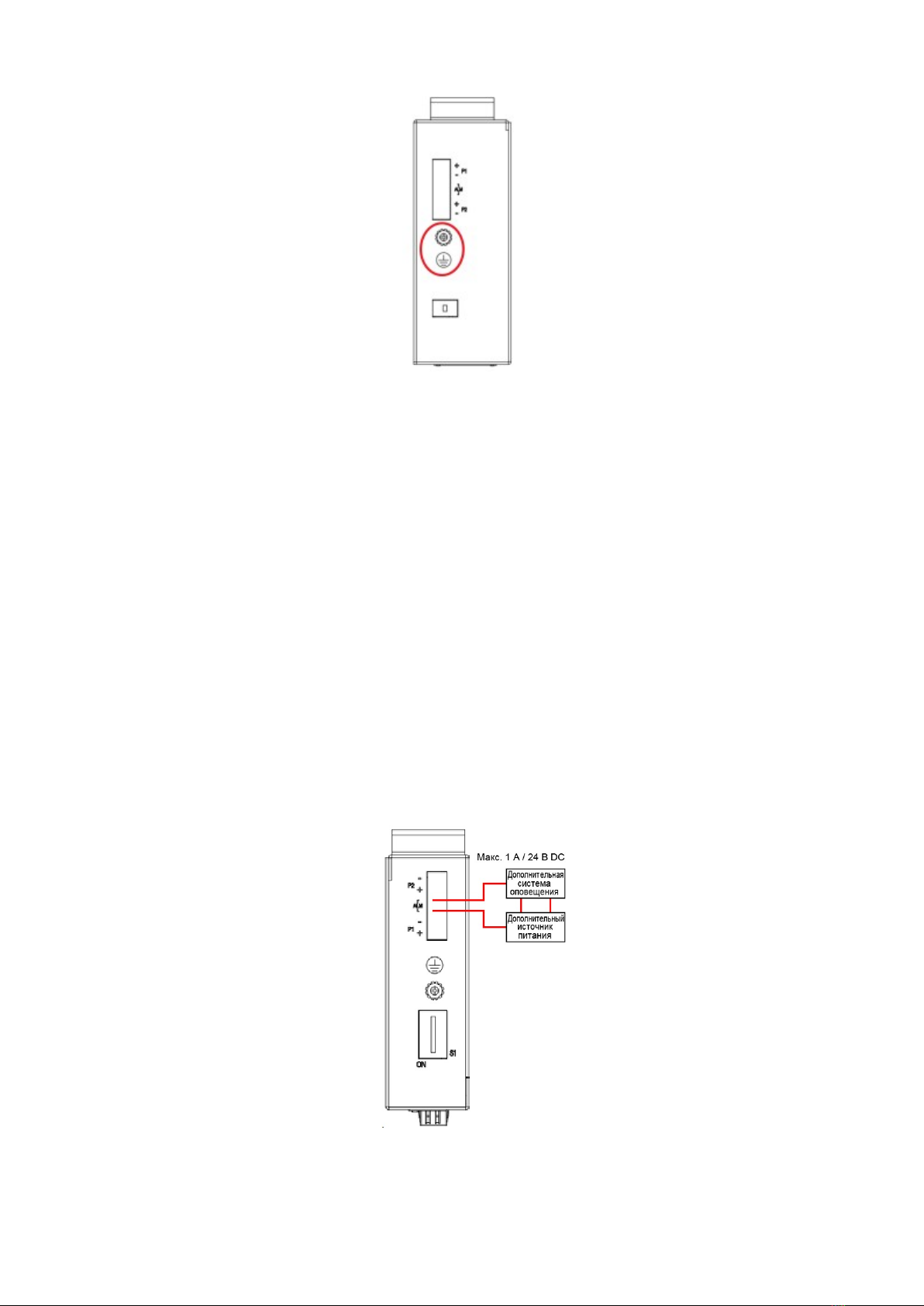

Рисунок 5 — Релейный выход для оповещения о сбое питания


