Quick Installation Guide

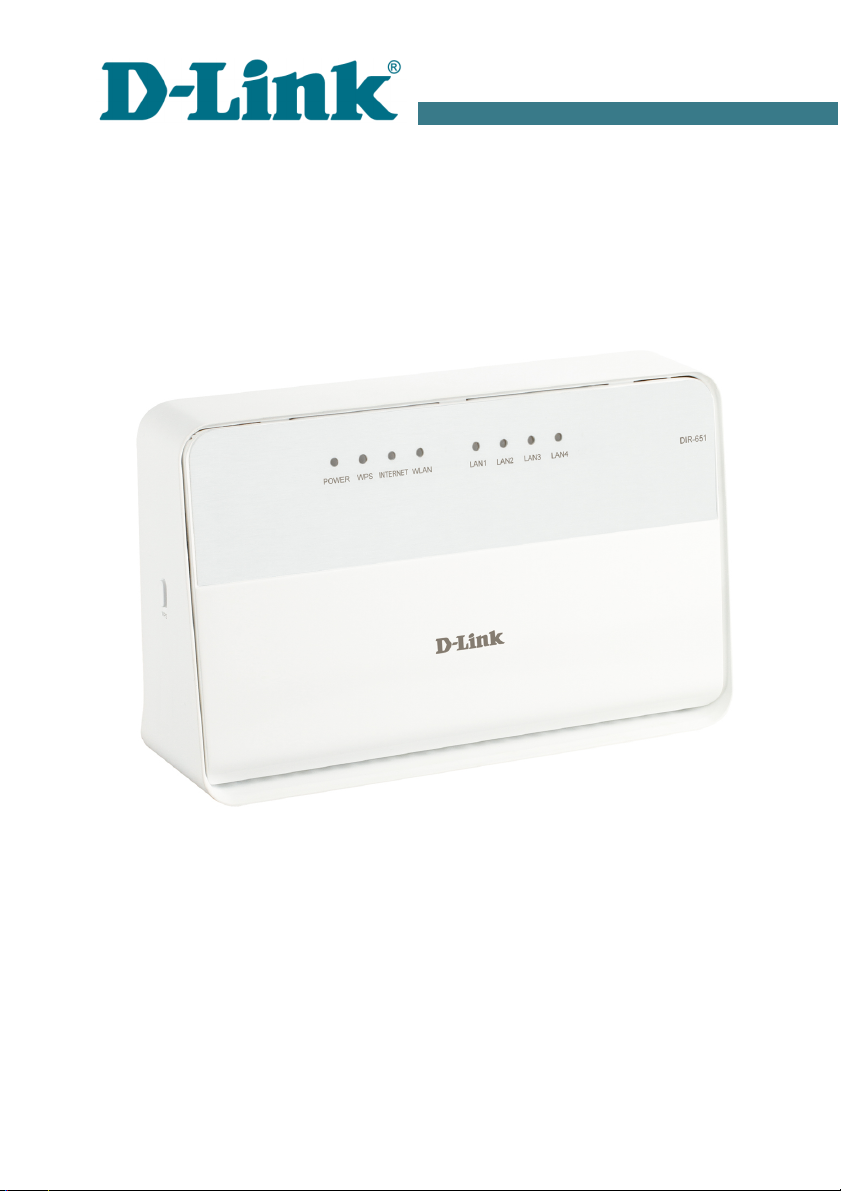

DIR-651

Wireless router

BEFORE YOU BEGIN

Delivery Package

•Wireless router DIR-651

•Power adapter DC 12V

•Ethernet cable (C T 5E)

•“Quick Installation Guide” (brochure).

If any of the items are missing, please contact your reseller.

The “User Manual” and “Quick Installation Guide” documents in Russian and English are

available on D-Link website (see ftp.dlink.ru/pub/Router/DIR-651/Description/RevB/).

!Using a power supply with a different voltage rating than the one included will

cause damage and void the warranty for this product.

Default Settings

IP address of router 192.168.0.1

Username (login) admin

Pass ord admin

Name of ireless net ork (SSID) DIR-651

System Requirements and Equipment

• computer with any operating system that supports a web browser.

• web browser to access the web-based interface of the router: Windows Internet

Explorer, Mozilla Firefox, or Opera.

• NIC (Ethernet or Wi-Fi adapter) to connect to the router.

•n 802.11b, g, or n Wi-Fi adapter to create a wireless network.

CONNECTION AND CONFIGURATION

1. Connect the power cord to the power connector port on the back panel of the router, then

plug the power adapter into an electrical outlet or power strip.

2. Connect the router to your PC.

•PC with Ethernet adapter: connect an Ethernet cable between an available Ethernet

port of the router and the Ethernet port of your PC. Turn on the router by pressing the

ON/OFF button on its back panel. Turn on your PC and wait until your operating

system is completely loaded.

•PC with Wi-Fi adapter: turn on the router by pressing the ON/OFF button on its

back panel. Turn on your PC and wait until your operating system is completely

loaded. Then turn on your Wi-Fi adapter and connect to the network DIR-651.

3. Start a web browser. In the address bar of the web browser, enter the IP address of the

router (by default, 192.168.0.1). Press the Enter key.

4. On the opened page, enter the username and password for the administrator account in the

password are specified: admin, admin). Then click the Enter link.

fter the first access to the web-based interface you are forwarded to the page for changing the

administrator password specified by default. Enter the new password in the Pass ord and

Confirmation fields. Then click the Save link. Remember or write down the new password

for the administrator account.

fter successful registration the router's quick settings page opens.

The web-based interface of the router is multilingual. Select a needed language from the menu

displayed when the mouse pointer is over the Language caption.

On the quick settings page, you can run a needed Wizard (use the links on the left side of the

page), quickly get to some pages of the web-based interface, find a specific page via search, or

switch to the advanced settings section (click the Advanced settings link in the bottom right

corner of the page).

To configure connection to the Internet, click the Click'n'Connect link in the Net section on

the quick settings page or go to the advanced settings page and click the WAN link in the Net

section.

To change settings of the L N, left-click the IP address of the local interface (right column of

the LAN IP line on the Net ork information section on the quick settings page) or go to the

advanced settings page and click the LAN link in the Net section.

To configure the wireless network, click the Wireless net ork settings izard link in the

Wi-Fi section on the quick settings page or go to the advanced settings page and click the Basic

settings link in the Wi-Fi section.

For detailed description of every page of the web-based interface, see the “User Manual”

document on D-Link website (ftp.dlink.ru/pub/Router/DIR-651/Description/RevB/).

TROUBLESHOOTING

Question 1. How do reset the router to the factory default

settings?

You can restore the factory default settings via the hardware RESET button located on the back

panel of the router.

1. Use a small paperclip to activate the button; insert it into the hole (with the device turned

on), push, and hold for 7 seconds.

2. Release the button and wait until the router is rebooted (about 30 seconds).

This procedure wipes out all settings that you have configured for your router. You can access

the web-based interface of the router and configure all needed settings using the default IP

address, username, and password (see the Connection and Configuration chapter of the present

document).

Question 2. What can do if my router is not working

correctly?

Below are some steps applicable to the most common issues.

1. Check the LEDs on the front panel of the router. The following LEDs should be solid or

blinking green: OWER, INTERNET, LAN (corresponding to the L N ports of the

router to which devices from the router's local area network are connected), and WLAN

(if the wireless network is on and in use).

2. Make sure that all cables are connected properly.

3. Power off the router for 20 seconds, then power it on again.

Question 3. Why am unable to connect to the nternet?

Contact your ISP to make sure that the relevant service is available and that you use correct

connection settings.

Краткое руководство по установке

DIR-651

Беспрово ной маршрутизатор с по ержкой

802.11n ( о 300 Мбит/с) и портами Gigabit

Ethernet

ПРЕДВАРИТЕЛЬНАЯ ПОДГОТОВКА

Комплект поставки

•Беспроводной маршрутизатор DIR-651,

•адаптер питания постоянного тока 12B,

•Ethernet-кабель (C T 5E),

•документ «К аткое уководство по установке» (буклет).

Если в комплекте поставки маршрутизатора отсутствует какой-либо компонент,

обратитесь к Вашему поставщику.

Документы «Руководство пользователя» и «К аткое уководство по установке» на

русском и английском языках доступны на сайте компании D-Link (см.

ftp.dlink.ru/pub/Router/DIR-651/Description/RevB/).

!Использование источника питания с напряжением, отличным от

поставляемого с устройством, может привести к повреждению устройства и

потере гарантии на него.

Установки по умолчанию

IP-адрес маршрутизатора 192.168.0.1

Имя пользователя admin

Пароль admin

Название беспроводной сети DIR-651

Системные требования и оборудование

•Компьютер с любой операционной системой, которая поддерживает web-браузер.

•Web-браузер для доступа к web-интерфейсу: Windows Internet Explorer, Mozilla

Firefox, или Opera.

•Сетевая карта (Ethernet- или Wi-Fi-адаптер) для подключения к маршрутизатору.

•Wi-Fi-адаптер (стандарта 802.11b, g или n) для создания беспроводной сети.

ПОДКЛЮЧЕНИЕ И НАСТРОЙКА

1. Подключите адаптер питания к соответствующему разъему на задней панели

маршрутизатора, а затем – к электрической розетке.

2. Подключите маршрутизатор к компьютеру.

•Для компьюте а с Ethernet-адапте ом: подключите Ethernet-кабель к

свободному Ethernet-порту маршрутизатора и к Ethernet-адаптеру Вашего

компьютера. Включите маршрутизатор, нажав кнопку ON/OFF на задней

панели устройства. Включите компьютер, дождитесь загрузки операционной

системы.

•Для компьюте а с Wi-Fi-адапте ом: включите маршрутизатор, нажав кнопку

ON/OFF на задней панели устройства. Включите компьютер, дождитесь

загрузки операционной системы. Затем включите Ваш Wi-Fi-адаптер и

подключитесь к беспроводной сети DIR-651.

3. Запустите web-браузер и в адресной строке web-браузера введите IP-адрес

маршрутизатора (по умолчанию – 192.168.0.1). Нажмите клавишу Enter.

4. На открывшейся странице введите имя пользователя и пароль администратора для

доступа к web-интерфейсу маршрутизатора в полях Login и Pass ord

соответственно (по умолчанию имя пользователя – admin, пароль – admin).

Нажмите ссылку Enter.

После первого обращения к web-интерфейсу откроется страница для изменения пароля

администратора, установленного по умолчанию. Введите новый пароль в полях

Pass ord и Confirmation. Затем нажмите ссылку Save. Запомните или запишите

новый пароль администратора.

В случае успешной регистрации открывается страница быстрых настроек

маршрутизатора.

Web-интерфейс маршрутизатора доступен на нескольких языках. Выберите значение

Русский в меню, которое отображается при наведении указателя мыши на надпись

Language в правом верхнем углу страницы.

На странице быстрых настроек Вы можете запустить необходимый Вам Мастер

настройки (используйте ссылки в левой части страницы), сразу перейти на некоторые

страницы web-интерфейса, найти определенную страницу или перейти в раздел

расширенных настроек (нажмите ссылку Расширенные настройки в правом нижнем

углу страницы).

Чтобы настроить подключение к сети Интернет, нажмите ссылку Click'n'Connect в

разделе Сеть на странице быстрых настроек или перейдите на страницу расширенных

настроек и нажмите ссылку WAN в разделе Сеть.

Чтобы изменить настройки локальной сети, щелкните левой кнопкой мыши на IP-адресе

локального интерфейса (правый столбец строки LAN IP в разделе Сетевая

информация на странице быстрых настроек) или перейдите на страницу расширенных

настроек и нажмите ссылку LAN в разделе Сеть.

Чтобы настроить беспроводную сеть, нажмите ссылку Мастер настройки

беспроводной сети в разделе Wi-Fi на странице быстрых настроек или перейдите на

страницу расширенных настроек и нажмите ссылку Основные настройки в разделе

Wi-Fi.

Подробное описание всех разделов web-интерфейса см. в документе «Руководство

пользователя» на сайте компании D-Link (ftp.dlink.ru/pub/Router/DIR-

651/Description/RevB/).

УСТРАНЕНИЕ НЕПОЛАДОК

Вопрос 1. Как вернуть маршрутизатор к заводским

настройкам?

Сброс настроек к заводским установкам можно выполнить с помощью аппаратной кнопки

RESET, расположенной на задней маршрутизатора.

1. Вставьте тонкую скрепку в отверстие (при включенном устройстве), нажмите и

удерживайте ее в течение 7 секунд.

2. Уберите скрепку и дождитесь перезагрузки маршрутизатора (около 30 секунд).

Такая процедура уничтожит все заданные Вами настройки маршрутизатора. Вы снова

можете обратиться к web-интерфейсу маршрутизатора и задать все необходимые

настройки, используя IP-адрес, имя пользователя и пароль, установленные по умолчанию

(см. главу Подключение и наст ойка текущего документа).

Вопрос 2. Что делать, если маршрутизатор не

работает корректно?

Ниже приведены некоторые методы решения самых распространенных проблем.

1. Проверьте светодиодные индикаторы на передней панели маршрутизатора. Должны

гореть или мигать зеленым цветом следующие индикаторы: OWER, INTERNET,

LAN (соответствующие L N-портам маршрутизатора, к которым подключены

устройства локальной сети) и WLAN (если беспроводная сеть включена и

используется).

2. Убедитесь, что все кабели надежно подключены.

3. Выключите питание маршрутизатора на 20 секунд, а затем снова включите.

Вопрос 3. Почему не получается подключиться к сети

Интернет?

Свяжитесь с Вашим провайдером, чтобы убедиться, что соответствующая услуга

доступна и Вы используете правильные настройки для подключения.

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА

Обновления программного обеспечения и документация доступны

на сайте нашей компании.

Компания D-Link предоставляет бесплатную поддержку для

клиентов в течение гарантийного срока.

Клиенты могут обратиться в группу технической поддержки D-

Link по телефону или через Интернет.

ДЛЯ КЛИЕНТОВ НА ТЕРРИТОРИИ РОССИИ

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА КОМПАНИИ D-LINK

круглосуточно, ежедневно (кроме официальных праздничных дней)

8-800-700-5465

(звонок бесплатный по всей России)

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА ЧЕРЕЗ ИНТЕРНЕТ

Web-сайт: http://www.dlink.ru

E-mail: [email protected]

АДРЕСА И ТЕЛЕФОНЫ ОФИСОВ D-LINK ПО ВСЕМУ МИРУ

http://www.dlink.com/corporate/worldwideoffices/

Notes

Autres manuels pour DIR-651

Table des matières

Langues :

Autres manuels D-Link Routeur réseau

D-Link

D-Link DWR-M960 Manuel utilisateur

D-Link

D-Link DSL-2544N Manuel utilisateur

D-Link

D-Link des-1016a Manuel utilisateur

D-Link

D-Link DFL-900 Manuel utilisateur

D-Link

D-Link DSL-2740U Manuel utilisateur

D-Link

D-Link DGL-4100 - GamerLounge Broadband Gigabit Gaming... Manuel utilisateur

D-Link

D-Link DIR-605 Manuel utilisateur

D-Link

D-Link DSL-6740B Manuel utilisateur

D-Link

D-Link SmartPro DGS-1500 Series Manuel utilisateur

D-Link

D-Link DSL-2870B Manuel utilisateur

D-Link

D-Link DIR-605L Manuel utilisateur

D-Link

D-Link DSL-3782 Manuel utilisateur

D-Link

D-Link DIR-605L Manuel utilisateur

D-Link

D-Link DGS-1224T - Web Smart Switch Manuel utilisateur

D-Link

D-Link DSL-3785 Instructions d'utilisation et d'entretien

D-Link

D-Link EBR-2310 - EN Broadband Router Manuel utilisateur

D-Link

D-Link Express EtherNetwork DI-704UP Manuel utilisateur

D-Link

D-Link DSL-2543B Manuel utilisateur

D-Link

D-Link DGS-1008P Manuel utilisateur

D-Link

D-Link xStack DES-3200 Series Manuel utilisateur

D-Link

D-Link AirPlus DWL-810 Manuel utilisateur

D-Link

D-Link DVG-5402SP Manuel utilisateur

D-Link

D-Link DIR-806A Manuel utilisateur

D-Link

D-Link DSL-504T Manuel utilisateur

Manuels Routeur réseau populaires d'autres marques

Allnet

Allnet ALL0333AU Manuel utilisateur

HomeSeer

HomeSeer HT-SEL Manuel utilisateur

Sercomm

Sercomm Genesis OC3505D Manuel utilisateur

Billion

Billion BIPAC 5102 Series Manuel utilisateur

TP-Link

TP-Link TD-8817 Manuel utilisateur

Motorola

Motorola MR1900 Manuel utilisateur

Digi

Digi IX14 Manuel utilisateur

Cisco

Cisco NCS 540 Manuel

XAVi

XAVi X8821e Manuel utilisateur

BEC

BEC 6200WZL Manuel utilisateur

MikroTik

MikroTik hAP ac3 Series Manuel utilisateur

Korenix

Korenix JetNet 5428G Series Manuel utilisateur

NETGEAR

NETGEAR FS526T - Switch Manuel utilisateur

Korenix

Korenix JetNet 5710G Series Manuel utilisateur

Automated Logic

Automated Logic ZN551 Manuel du propriétaire

Cisco

Cisco ASR 1000 Series Manuel de l'opérateur

EnGenius

EnGenius ESR-9710 Manuel utilisateur

Cisco

Cisco 805 Series Instructions d'utilisation et de sécurité
