Quick Installation Guide

Unied Services Router

Quick Installation Guide

Installationsanleitung

Guide d’installation

Guía de instalación

Guida di Installazione

2  D-Link Unied Services Router

ENGLISH

About This Guide

This guide gives step by step instructions for

setting up D-Link DSR-500/1000 Unied Services

Router. Please note that the model you have

purchased may appear slightly different from those

shown in the illustrations.

Unpacking the Product

Open the shipping carton and carefully unpack its

contents. Please consult the packing list located

in following information to make sure all items are

present and undamaged. If any item is missing or

damaged, please contact your local D-Link reseller

for replacement.

- One (1) DSR-500/1000 Unied Services Router

Appliance.

- One (1) Power Cord

- One (1) Console Cable (RJ45-to-DB9 Cable)

- One (1) Ethernet (CAT5 UTP/Straight Through)

Cable

- One (1) Reference CD (CD-ROM containing

product documentation in PDF format)

- Two (2) Rack Mounting Brackets

Item Feature Description

A Power LED Indicates the Unied Services

Router is powered on.

B USB Ports (2) It can support various USB 1.1 or

2.0 devices below:

1. Flash Disk or Hard Disk for

network sharing.

2. 3G Adaptor for WAN redundant

(Available on DSR-1000 only)

3. Printer (It will be supported by

future rmware upgrade)

C Gigabit LAN port

(1-4) Connect Ethernet devices, such as

computers, switches and hubs.

D Gigabit WAN port

(1-2) Two auto MDI/MDIX WAN ports

are the connection for the Ethernet

cable to the cable or DSL modem.

The WAN2 port is a congurable

port which can support WAN2 or

DMZ port for dual WAN connec-

tions or internal Server Farm

purpose.

E Console Port Used to access Command Line

Interface (CLI) via RJ45-to-DB9

console Cable.

Table 1. DSR-500/1000 Front Panel Descriptions

Device Status LEDs and Ethernet Port LEDs

The device LEDs show information about current

device status. When the device power up, the

POWER/STATUS LED will show solid orange

during power on process. Startup takes one minute

approximately to complete, the LED will change

to solid green. If you want to turn the device off

and on again, we recommend you wait a few

seconds between shutting it down and powering it

back. The Ethernet LEDs show the status of each

Ethernet port. Table 2 lists the name, color, status

and description of each device LED.

Figure 2. Ethernet RJ-45 Port LEDs

TX/RX

Status

Link

Speed

Front Panel - DSR-500/1000

Product Overview

Note: DSR-500 supports one USB port only.

Figure 1. DSR-500/1000 Front Panel

DA C EB

D-Link Unied Services Router  3

ENGLISH

LED

Indicators

Color Status Description

Power /

Status

Orange/

Green

Solid

Orange

Device during power-on

process

Solid Green Completion of power on

Blinking

Orange

Device is crashed and

under recovery mode

Blinking

Green

The system is defective,

such rmware upgrades

fail.

Light Off The device is power-off

USB Green Solid Green The link is good

Blinking

Green

There is activity on

this port

Light Off No link

TX/RX

Status

Green Light Off No Link.

Solid Green Link present.

Blinking

Green

Port is sending or

receiving data.

LINK

Speed

Green/

Orange

Light Off Port is operating at

10Mbps.

Solid Green Port is operating at

100Mbps

Solid

Orange

Port is operating at

1000Mbps

Installing Equipment

DSR-500/1000 Default Interface Settings

Table 2. Device Status LED Descriptions

Installing and Connection

This chapter describes how to install a

DSR-500/1000 device in a standard 19-inch

equipment rack and how to connect cables and

power to the device.

Before You Begin

Observe the following precautions to help prevent

shutdowns, equipment failures and injuries:

- Before installation, always check that the power

supply is disconnected.

- Ensure that the room in which you operate the

device has adequate air circulation and that

the room temperature does Not exceed 40oC

(104oF)

- Allow 1 meter (3 feet) of clear space to the front

and back of the device.

- Do not place the device in an equipment rack

frame that blocks the air vents on the sides of the

chassis. Ensure that enclosed racks have fans

and louvered sides

- Correct these hazardous conditions before

any installation: moist or wet oors, leaks,

ungrounded or frayed power cables, or missing

safety grounds.

You can mount the DSR-500/1000 device into

a standard 19-inch equipment rack. To install an

appliance into a rack:

1. Attach the mounting brackets to each side of

the chassis as shown in gure 3 and secure

them with the screws provided.

Ethernet

Interface Interface Type IP Address

Web-Based

Management

LAN(1-4) /

WLAN

Static IP 192.168.10.1/24 Enabled

WAN1 DHCP Client 0.0.0.0/0 Disabled

WAN2

(Congurable

port)

DHCP Client

(default)

0.0.0.0/0 Disabled

Static IP (When

it’s congured

as DMZ)

172.17.100.254/24 Disabled

Table 3. Default Interface Settings

Note: D-Link Unied Services Router only allow

Web GUI access from LAN and WLAN interfaces

by default for security reason.

The WAN2 is a congurable port which support

various and advanced scenario applications.

When WAN2 port is congured as DMZ port, the IP

address will be changed to 172.17.100.254.

Figure 3. Attaching Rack Mount Brackets

4  D-Link Unied Services Router

ENGLISH

WAN1

LAN Console

Internet

Switch

User

Connecting the Device to a Network

Figure 5. Basic Cabling Example

Initial Conguration

The Unied Services Router software is prein-

stalled on the DSR-500/1000 device. When the

device is powered on, it is ready to be congured.

While the device has a default factory conguration

that allow you to initially connect to the device, you

must perform further conguration for your specic

network requirements.

Using the WebUI

To use the WebUI, the workstation from which you

are managing the device must initially be on the

same subnetwork as the device.

Connecting Power and Turning On/Off

The AC Power cord shipped with the device

connects the device to earth ground when plugged

an AC grounding-type power outlet. The device

must be connected to earth ground during normal

operation.

To connect power to the device, plug one end of

the AC power core into the AC power appliance

inlet on the back panel of the device. Plug the other

end into an AC power source.

Note: We recommend using a surge protector for

the power connection.

To power on the DSR-500/1000 device, press

the AC power switch on the rear panel to the on

position. To power off the device, press the power

switch to the off position.

2. Then, use the screws provided with the

equipment rack to mount the device in the rack.

Figure 4. Installing the Unied Services Router

in a standard-sized equipment rack

This section provides basic information about

physically connecting the DSR-500 / 1000 to a

network. To connect the necessary cables as

shown in Figure 5.

1. Connect an RJ-45 cable from the port labeled

WAN1 to the external router. The port WAN1

is pre-allocated to the WAN1 network segment.

2. Connect an RJ-45 cable from the port labeled

LAN (1-4) to a switch in the LAN network segment.

3. Connect an RJ45-to-DB9 cable from the

console port for CLI (Command Line Interface)

management access.

D-Link Unied Services Router  5

ENGLISH

To access the device with the WebUI:

1. Connect your workstation on the port labeled

LAN (1-4), which is pre-allocated to the LAN.

2. Ensure your workstation is congured with a

static IP address in the 192.168.10.0/24

subnet.

Note: Disable pop-up blocking software or

add the management IP address

http://192.168.10.1 to your pop-up blocker’s

allow list.

3. Launch your browser; enter the IP address

for the LAN interface. (The factory default IP

address is http://192.168.10.1), then press Enter.

4. Log on the Unied Services Router Web

Interface The default log on information is:

Username: admin

Password: admin

The Unied Services Router provides an serial

port that enables a connection to a computer or

terminal for monitoring and conguring the device.

This port is a RJ-45 connector, implemented as a

data communication terminal equipment (DCE)

connection.

To use the console port connection, you need the

following equipment:

1. A terminal or a computer with both a serial

port and the ability to emulate a terminal.

2. A RJ45-to-DB9 RS-232 with female

connector. (Already included in packing list)

3. If your Laptop or PC doesn’t have RS-232

connector, a converter is required.

Note: DSR-500/1000 does not come with RS-232

converter and these must be purchased separately.

To establish a console connection:

1. Plug the RJ-45 connector of the supplied

RJ45-to-DB9 cable directly to the console

port on the Unied Services Router.

2. Connect the other end of the cable to a terminal

or to the serial connector of a computer

running terminal emulation software. Set the

terminal emulation software as following:

Baud rate: 115200

Data bits: 8

Parity: None

Stop bits: 1

Flow control: None

3. When you have correctly set up the terminal,

having previously followed the instructions

in section, “Connecting Power and Turn the

Device On/Off” then switch on your device.

The boot sequence appears in the terminal.

4. Once the boot sequence completes, the

command prompt is displayed, the device is

ready to be congured.

Figure 7. Authentication Message

Figure 6. Browser Address

Table 4. Browser Compatibility

Using a Console Connection

(RJ45-to-DB9 DCE)

Browser Version

Microsoft Internet

Explorer

6.0 or higher

Mozilla Firefox 3.5 or higher

Netscape Navigator 9.0 or higher

Apple Safari 4.0 and later

Google Chrome 3.0 and later

6  D-Link Unied Services Router

ENGLISH

Additional help is available through D-Link

worldwide ofces listed at the appendix of the User

Manual or online. To know more about D-Link

security product products or marketing information,

please visit the website http://mydsr.dlink.com.

tw; for any support issue, please visit the website

http://support.dlink.com.tw, which will redirect

you to appropriate local D-Link website.

Additional Information

Canada (24/7 , Mon-Fri)

Website: http://www.dlink.ca

English: 1 (877) 354-6550

French: 1 (800) 361 5265 (Mon-Fri

07:00am-09:00pm EST)

United States (24/7)

Website: http://www.dlink.com

Business Class Products (877) 354-6555

Technical Support

After initial setup, you should refer to the

companion publications found in PDF format on

the accompanying master CD for more information

on how to begin to congure the DSR-500/1000

device.

D-Link Unied Services Router User Manual

This document describes the general operation

and control of the Unied Services Router rmware

which drives and controls the Unied Services

Router series hardware. It includes examples

of how to carry out typical administrative tasks

such as setting up a VPN and how to use Unied

Services Router series in various scenarios.

D-Link Unied Services Router CLI Reference

Guide

This document describes all available text-based

commands that can be used on RJ45-to-DB9

Console or SSH interface to congure Unied

Services Router during system operation.

Finalizing the Conguration

Ireland (Mon-Fri)

All Products 1890 886 899 (09.00am-06.00pm,

Sat 10.00am-02.00pm)

Phone rates: €0.05ppm peak, €0.045ppm off

peak times

United Kingdom (Mon-Fri)

website: http://www.dlink.co.uk

FTP: ftp://ftp.dlink.co.uk

Home Wireless/Broadband 0871 873 3000

(9.00am–06.00pm, Sat 10.00am-02.00pm)

Managed, Smart, & Wireless Switches, or

Firewalls 0871 873 0909 (09.00am- 05.30pm)

(BT 10ppm, other carriers may vary.)

Building Networks for People

Diese Anleitung führt Sie durch den

allgemeinen Installationsprozess für Ihren

neuen D-Link Unied Services Router.

DSR-500 / DSR-1000

Die Dokumentation ist auch auf

CD und über die D-Link-Website

verfügbar

Installationsanleitung

Unied Services Router

8  D-Link Unied Services Router

DEUTSCH

Informationen zum Handbuch

Lieferumfang und Auspacken

des Produkts

Tabelle 1. Beschreibung der Vorderseite des

DSR-500/1000

Gerätestatus-LEDs und Ethernet-Port-LEDs

Abbildung 2. Ethernet RJ-45 Port LEDs

Vorderseite - DSR-500/1000

Produktübersicht

Hinweis: DSR-500 unterstützt nur einen

USB-Port.

Abbildung 1. Die Vorderseite des DSR-500/1000

A C EB

Diese Anleitung weist Sie Schritt für Schritt

an, wie Sie den D-Link DSR-500/1000 Unied

Services Router einrichten können. Beachten Sie,

dass Ihr Modell sich möglicherweise geringfügig

von den Abbildungen unterscheidet.

Öffnen Sie den Versandkarton, entnehmen Sie

den Inhalt und packen Sie ihn vorsichtig aus.

Stellen Sie bitte sicher, dass alle auf der Packliste

aufgeführten Artikel auch tatsächlich geliefert

wurden und unbeschädigt sind. Sollte ein Artikel

fehlen oder beschädigt sein, wenden Sie sich zum

Zwecke einer Ersatzlieferung umgehend an Ihren

D-Link-Fachhändler.

- Einen (1) DSR-500/1000 Unied Services

Router.

- Ein (1) Netzkabel

- Ein (1) Konsolenkabel (RJ45-to-DB9-Kabel)

- Ein (1) Ethernet-Kabel (CAT5 UTP/Straight-

Through)

- Eine (1) Referenz-CD (CD-ROM mit der

Produktdokumentation im PDF-Format)

- Zwei (2) Rackbefestigungsklammern

Element Merkmal Beschreibung

A LED-Betriebsanzeige Zeigt an, dass der Unied

Services Router eingeschaltet

ist.

B USB-Ports (2) Kann verschiedene USB

1.1 oder 2.0 Geräte (unten)

unterstützen:

1. Flash-Speicher oder

Festplatte für

gemeinsamen

Netzwerkzugang.

2. 3G-Adapter für redundantes

WAN

(Nur mit dem DSR-1000)

3. Drucker (Wird von

zukünftigem

Firmware-Upgrade unterstützt)

C Gigabit-LAN-Port

(1-4)

Zum Anschluss von Ethernet-

Geräten wie Computer,

Switches und Hubs.

D Gigabit-WAN-Port

(1-2)

Zwei Auto-MDI/MDIX-WAN-

Ports zum Anschluss von

Kabel- bzw. DSL-Modem über

das Ethernet-Kabel.

Der WAN2-Port ist

kongurierbar und kann als

zusätzlicher WAN-Port für

Duale WAN-Verbindungen

oder als DMZ-Port für

Serveranschlüsse eingesetzt

werden.

E Konsolenport Zum Zugriff auf CLI

(Command Line Interface/

Befehlszeilenschnittstelle)

über das RJ45-to-DB9

Konsolenkabel.

Die Geräte-LEDs zeigen Informationen über

den aktuellen Gerätestatus an. Die BETRIEBS-

ANZEIGE/STATUS-LED leuchtet während des

Einschalt- und Hochfahrvorgangs durchgehend

orangefarben. Der Vorgang dauert etwa eine

Minute. Danach leuchtet die LED durchgehend

grün. Wenn Sie das Gerät ausschalten und

dann wieder einschalten möchten, ist es ratsam,

zwischen dem Ausschalten und dem erneuten

Einschalten ein paar Sekunden zu warten. Die

Ethernet-LEDs zeigen den Status für jeden

Ethernet-Port an. In Tabelle 2 sind Name, Farbe,

Status und Beschreibung für jede Geräte-LED

aufgeführt.

TX/RX-

Status

Link

Geschwindigkeit

D-Link Unied Services Router  9

DEUTSCH

LED-

Anzeigen Farbe Status Beschreibung

Betriebsan-

zeige /

Status

Orange-

farben/

Grün

Durch-

gehend

orange-

farben

Gerät im Einschalt- und

Hochfahrvorgang

Durch-

gehend

grün

Ende Hochfahrvorgang

Blinkt

orange-

farben

Gerät abgestürzt und in

Wiederherstellmodus

Grün

blinkend System defekt. Firmware-

Upgrades fehlge-

schlagen.

LED

leuchtet

nicht

Gerät ist ausgeschaltet.

USB Grün Durch-

gehend

grün

Gute Verbindung

Grün

blinkend Dieser Port ist aktiv

LED

leuchtet

nicht

Keine Verbindung

TX/RX-Status Grün LED

leuchtet

nicht

Keine Verbindung

Durch-

gehend

grün

Verbindung hergestellt

Grün

blinkend Port sendet oder

empfängt Daten

Verbindungs-

geschwin-

digkeit

Grün/

Orange-

farben

LED

leuchtet

nicht

Port-Betrieb mit 10 Mbit/s

Durch-

gehend

grün

Port-Betrieb mit

100 Mbit/s

Durch-

gehend

orange-

farben

Port-Betrieb mit

1000 Mbit/s Installation des Geräts

Tabelle 2. Beschreibungen der Status-LEDs des Geräts

Installation und Verbindung

In diesem Abschnitt wird beschrieben, wie Sie ein

DSR-500/1000-Gerät in einem 19-Zoll-Standardrack

installieren und die Kabel am Gerät anschließen.

Erste Schritte

Beachten Sie die folgenden Vorsichtsmaßnahmen,

um Fehler, Geräteausfälle und Verletzungen zu

vermeiden:

- Vor der Installation muss die Stromversorgung

getrennt werden.

- Das Gerät muss in einem Raum mit ausrei-

chender Belüftung betrieben werden. Die

Raumtemperatur darf 40oC nicht überschreiten.

- Vor und hinter dem Gerät muss sich 1 Meter freier

Platz benden.

- Achten Sie beim Installieren des Geräts in einem

Rackrahmen darauf, dass die Lüftungsöffnungen

an den Seiten des Gehäuses nicht blockiert sind.

Stellen Sie sicher, dass geschlossene Racks über

Lüfter und seitliche Lüftungsschlitze verfügen.

- Beseitigen Sie vor der Installation die folgenden

Gefahrenquellen: feuchte oder nasse Böden,

Lecks, beschädigte oder nicht geerdete Strom-

kabel und fehlende Sicherheitserdungen.

Das DSR-500/1000-Gerät kann in ein Geräterack mit

einer Standardgröße von 19 Zoll eingebaut werden.

So installieren Sie ein Gerät in einem Rack:

1. Bringen Sie die Befestigungsklammern an

den beiden Seiten des Gehäuses an, wie in

Abbildung 3 gezeigt, und xieren Sie sie mit den

mitgelieferten Schrauben.

Standardeinstellungen für die DSR-500/1000-

Schnittstellen

Ethernet-

Schnittstelle Schnittstel-

lentyp IP-Adresse

Webba-

siertes

Management

LAN (1-4) /

WLAN Statische IP 192.168.10.1/24 Aktiviert

WAN1 DHCP Client 0.0.0.0/0 Deaktiviert

WAN2

(Kongurier-

barer Port)

DHCP-Client

(Standard)

0.0.0.0/0 Deaktiviert

Statische IP

(wenn als DMZ

konguriert)

172.17.100.254/24 Deaktiviert

Tabelle 3. Standardschnittstellen-Einstellungen

Hinweis: Standardmäßig ermöglichen die D-Link

Unied N Services Router aus Sicherheitsgründen

nur den webbasierten Zugriff über LAN- und

WLAN-Schnittstellen.

WAN2 ist ein kongurierbarer Port. Er

unterstützt verschiedene und spezielle

Anwendungsmöglichkeiten. Wird der WAN2-Port

als DMZ-Port konguriert, wird die IP-Adresse auf

172.17.100.254 geändert.

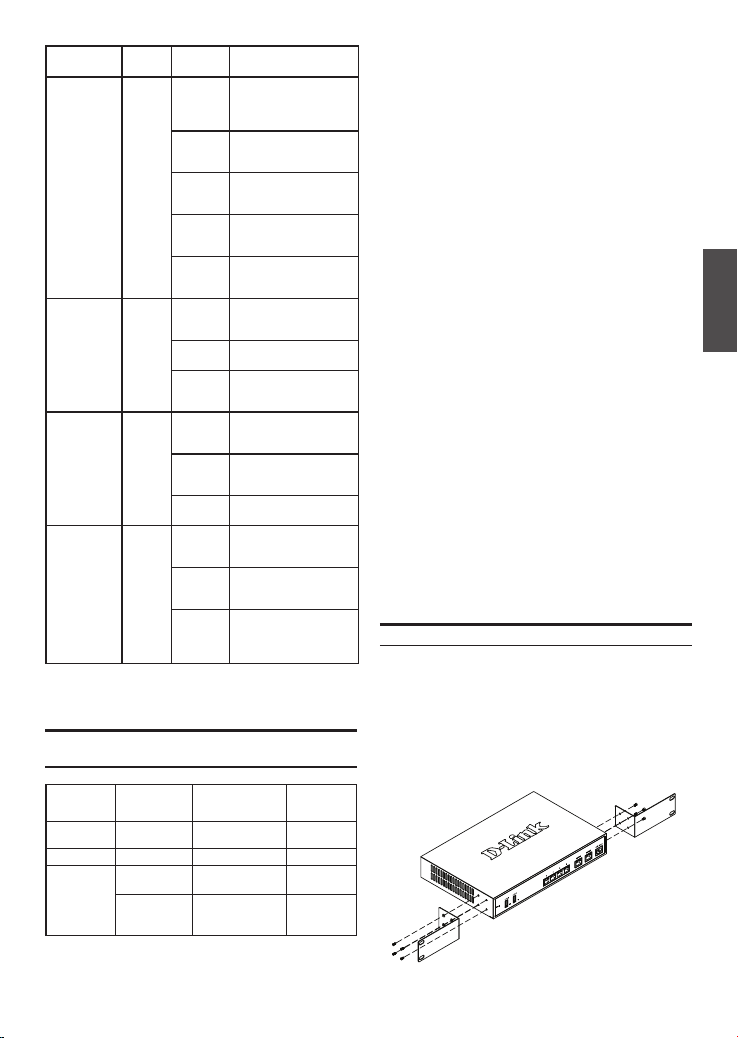

Abbildung 3. Anbringen der Rackbefestigungsklammern

10  D-Link Unied Services Router

DEUTSCH

WAN1

LAN Console

Internet

Switch

User

Anschließen des Geräts an ein Netzwerk

Abbildung 5. Einfaches Verkabelungsbeispiel

Erstkonguration

Die Unied Services Router -Software ist bereits

auf dem DSR-500/1000 vorinstalliert. Sobald das

Gerät eingeschaltet ist, kann es konguriert werden.

Obwohl das Gerät eine werkseitige Standardkon-

guration aufweist, mit der Sie eine Erstverbindung

zum Gerät herstellen können, müssen Sie weitere

Einstellungen für Ihre besonderen Netzwerkanforde-

rungen vornehmen.

Die Webbenutzeroberäche (WebUI)

Damit Sie die WebUI verwenden können, muss sich

der Arbeitsplatzrechner, mit dem das Gerät verwaltet

wird, zunächst im gleichen Subnetzwerk wie das

Gerät benden.

Herstellen der Stromversorgung und Ein-/

Ausschalten

Das mit dem Gerät gelieferte Netzkabel verbindet

das Gerät mit Masse, wenn es an eine Schuko-

Netzsteckdose angeschlossen wird. Während des

normalen Betriebs muss das Gerät mit Masse

verbunden sein.

Zur Stromversorgung des Geräts stecken Sie ein

Ende des Netzkabels in den Netzstromeingang an

der Geräterückseite und schließen Sie das andere

Ende an eine Wechselstromquelle an.

Hinweis: D-Link empehlt die Verwendung eines

Überspannungsschutzes für die Stromverbindung.

Zum Einschalten des DSR-500/1000-Geräts

stellen Sie den Netzschalter an der Geräterück-

seite in die Position EIN (On). Zum Ausschalten

des Geräts stellen Sie den Netzschalter in die

Position AUS (Off).

2. Befestigen Sie das Gerät mithilfe der mit dem

Rack gelieferten Schrauben im Geräterack.

Abbildung 4: Installation des Unied Services Routers

in einem Geräterack in Standardgröße.

In diesem Abschnitt wird der physische Anschluss

des DSR-500 / 1000 an ein Netzwerk beschrieben.

Zum Anschluss der erforderlichen Kabel, wie in

Abbildung 5 angezeigt:

1. Verbinden Sie Port WAN1 mithilfe eines RJ-45-

Kabels mit dem externen Router. Der Port WAN1

ist standardmäßig dem WAN1-Netzwerksegment

zugewiesen.

2. Verbinden Sie den LAN-Port (1-4) mithilfe

eines RJ-45-Kabels mit einem Switch im

LAN-Netzwerksegment.

3. Verbinden Sie den Konsolenport mit einem

RJ45-to-DB9-Kabel, um die Verwaltung über die

CLI (Command Line Interface, Befehlszeilen-

schnittstelle) zu ermöglichen.

Autres manuels pour DSR-500

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels D-Link Routeur réseau

D-Link

D-Link DSR-250 Manuel utilisateur

D-Link

D-Link DIR-815 Manuel utilisateur

D-Link

D-Link DIR- 878 Manuel utilisateur

D-Link

D-Link xStack DES-3800 Series Manuel utilisateur

D-Link

D-Link DGS-1016D - Switch Manuel utilisateur

D-Link

D-Link 24-Port 10/100/1000Mbps Ethernet Switch... Manuel utilisateur

D-Link

D-Link DIS-200G-12S Manuel utilisateur

D-Link

D-Link Amplifi DIR-657 Manuel utilisateur

D-Link

D-Link DSL-502T Manuel utilisateur

D-Link

D-Link xStack DES-3200 Series Manuel utilisateur

D-Link

D-Link EBR-2310 - EN Broadband Router Manuel utilisateur

D-Link

D-Link DSL-2750U Manuel utilisateur

D-Link

D-Link R15 Manuel utilisateur

D-Link

D-Link 502G - DSL Router - EN Manuel utilisateur

D-Link

D-Link DIR-862L Manuel utilisateur

D-Link

D-Link DIR-605L Manuel utilisateur

D-Link

D-Link DIR-1935 Manuel utilisateur

D-Link

D-Link DIR-611 Manuel utilisateur

D-Link

D-Link DWR-921 Guide de configuration

D-Link

D-Link DI-707PD Manuel utilisateur

D-Link

D-Link DIR-2150 Manuel utilisateur

D-Link

D-Link DIR-130 - Broadband VPN Router Manuel utilisateur

D-Link

D-Link DIR-890L Manuel utilisateur

D-Link

D-Link DIR-820L Manuel utilisateur

Manuels Routeur réseau populaires d'autres marques

Allnet

Allnet ALL0333AU Manuel utilisateur

HomeSeer

HomeSeer HT-SEL Manuel utilisateur

Sercomm

Sercomm Genesis OC3505D Manuel utilisateur

Billion

Billion BIPAC 5102 Series Manuel utilisateur

TP-Link

TP-Link TD-8817 Manuel utilisateur

Motorola

Motorola MR1900 Manuel utilisateur

Digi

Digi IX14 Manuel utilisateur

Cisco

Cisco NCS 540 Manuel

XAVi

XAVi X8821e Manuel utilisateur

BEC

BEC 6200WZL Manuel utilisateur

MikroTik

MikroTik hAP ac3 Series Manuel utilisateur

Korenix

Korenix JetNet 5428G Series Manuel utilisateur

NETGEAR

NETGEAR FS526T - Switch Manuel utilisateur

Korenix

Korenix JetNet 5710G Series Manuel utilisateur

Automated Logic

Automated Logic ZN551 Manuel du propriétaire

Cisco

Cisco ASR 1000 Series Manuel de l'opérateur

EnGenius

EnGenius ESR-9710 Manuel utilisateur

Cisco

Cisco 805 Series Instructions d'utilisation et de sécurité
