Creality CR-3040 Pro Manuel utilisateur

V1.0

CR-3040 Pro

Notes

Equipment Introduction

Spare Parts

使用须知

CUse A 3D Printer

Wire Connection

Content 目录

设备简介

零部件清单

使用3D打印机

电路接线

Trouble Shooting

故障检修

尊敬的创想三维用户：

感谢您选择、使用创想三维的产品。为了您使用方便，请您在使用之前仔细阅读

该说明书，并严格按照说明书的指示进行操作。

创想三维团队时刻准备为您提供优质的服务。在使用过程中无论遇到什么问题

，请按照说明书结尾所提供的电话、邮箱与我们进行联系。

为了您能够更好地体验我们的产品，您还可以从以下方式获取设备操作知识：

创想三维官网：www.cxsw3d.com 您可以登陆创想三维官网寻找相关软硬件、

联系方式、设备操作、设备保养等信息。

Dear Consumers,

Thank you for choosing our products. For the best experience, please read

the instructions before operating the Printer. Our teams will always be

ready to render you the best services. Please contact us by the phone

number or e-mail address provided at the end when you encounter any

problem with the Printer.

For a better experience in using our product, you can also learn how to

use the Printer in the following ways:

Visit our oﬃcial website www.creality.com to ﬁnd relevant software/hard-

ware information, contact details and operation and maintenance

instructions.

NOTES 使用须知

1. Do not use the printer in the way which are not described herein to avoid persond injury or property damage.

2. Do not place the printer near any heat source or ﬂammable or explosive objects. We suggest placing it in a well-ventilated, low-dust environment.

3. Do not expose the printer to violent vibration or any unstable environment, as this may cause poor print quality.

4. Do not use any other power cable except the one supplied. Do use a grounded three-prong power outlet.

5. Please do not open the plastic cover during usage, otherwise the printing will be interrupted.

6. Do not wear cotton gloves when operating the printer. Such cloths may become tangled in the printers moving parts leading to burns, possible bodily injury,

or printer damage.

7. There is the residual temperature of nozzle after printing, timely clean up ﬁlaments on the nozzle with other tools. Do not touch the nozzle to prevent

scalding.

8. Clean the printer frequently. Always turn the power oﬀ when cleaning, and wipe with a dry cloth to remove dust, adhered printing plastics or any other

material oﬀ the frame, guide rails, or wheels. Use glass cleaner or isopropyl alcohol to clean the print surface.

9. Children under 10 years should not use the printer without supervision.

10、Tips：Do not plug or unplug the power cord when power on.

1、请勿尝试任何使用说明中没有描述的方法来使用本机，避免造成的意外人身伤害和财产损失；

2、请勿将本机放置在易燃易爆物品或高热源附近，请将本机放置在通风、阴凉、少尘的环境内；

3、请勿将打印机放置在振动较大或者其他不稳定的环境内，机器晃动会影响打印机打印质量；

4、请勿在安装过程中使用其他产品电源线代替，请使用本机附带的电源线，电源插头需接插在带有地线的三孔插座；

5、请勿在打印机工作时打开打印机面盖，以免影响打印；

6、请勿在操作打印机时戴棉手套，以防可动部件对人身部件造成卷入挤压和切割伤害；

7、在打印完毕后及时利用喷头的余温借助工具将喷头上的耗材清理干净，清理时请勿直接用手触摸喷头，以防出现烫伤；

8、常做产品维护，定期在断电的情况下，用干布对打印机做机身清洁，拭去灰尘和粘结的打印材料、导轨上的异物；

9、年龄在10岁以下的儿童，请勿在没有人员监督的情况下使用本机，以免造成人身伤害。

10、温馨提示：请勿带电插拔电线。

Equipment Introduction

设备简介

Top door

上门

喷头套件

Top cover

上盖

Touch screen

触摸屏

Nozzle kit

Storage card slot and USB port

存储卡卡槽及USB接口

Front door

前门

Hotbed plate

热床板

Universal wheel

万向轮

Extruder

挤出机

Right door

右门

Filament holder and trays

料架及料盘

Filament sensor

断料检测模块

13 Air ﬁltration system

空气过滤系统

Power port

电源接口

Power switch

电源开关

Equipment Parameters

设备参数

Model | 型号 CR-3040 Pro

0.4mm

±0.1mm

Storage card/USB |存储卡脱机打印或联机打印

3D Creator Slicer, Repetier-Host, Cura, Simplify3D | 创想三维切片软件、Repetier-Host、Cura、Simplify3D

Input | 输入：AC 100-240V 50/60Hz Output | 输出：DC 24V

500W

≤110°C

Nozzle diameter | 喷嘴直径

Precision | 精度

Filament | 打印材料

File format | 支持格式

File transfer| 打印方式

FDMMolding technology | 成型技术

Number of nozzle | 喷头数量

Slicing software | 可兼容切片软件

Power speciﬁcation | 电源规格

Total power | 总功率

Hotbed temperature | 热床温度

≤280°CNozzle temperature| 喷嘴温度

Yes | 有

Filament sensor| 断料检测

Dual Z-axis screw rod | 双Z轴丝杆

Windows XP/Vista/7/8/10/MAC/Linux

Computer operating system| 电脑操作系统

≤180mm/s, 30-60mm / s normally | ≤180mm/s, 正常为30-60mm/s

Print speed | 打印速度

300*300*400mm

Molding size | 成型尺寸

Basic Parameters 基本参数

Φ1.75mm PLA/ABS

STL/OBJ/AMF

Chinese/English | 中英切换

Language | 语言

Spare Parts

零部件清单

x 1

Tool Kit｜工具包

1x 1

Filament｜耗材

Storage cardand card readerx 1

存储卡和读卡器

USB cablex 1

USB线

Needle x 1

通针

Tool list 工具包清单

Spade x 1

铲刀

Power cord x 1

电源线

4Solid glue x 2

固体胶

Greasex 1

润滑膏

Tweezers x 1

镊子

Sleeve x 1

套筒

Teﬂon tube x 1

铁氟龙管

x 1

3D printer ｜3D打印机

Utility knifex 1

美工刀

Spare parts x 1

备品

Tips: the above accessories are for reference only, please refer to the physical accessories! 注意：以上配件仅供参考，请以实物为准！

Wrench and screwdr-

iverx 1 扳手和螺丝刀

Cross Screwdriver x 1

十字螺丝刀

Start the 3D Printer 启动3D打印机

x 1

3D printer｜打印机

x 1

Power cord ｜电源线

Turn the power switch to the I position to start the equipment.将电源开关拨至I档，即启动设备。

1. 开启时铰链自动支撑上门板；

2. 关闭时需用手往外拉铰链即可关闭上门板。

1. The hinge automatically supports the door

panel when opening;

2. Hold the door panel and move the hinge

outward to close it.

Preheat

预热

280

110

200

29 0 29 0

0~280℃

Preheat

预热

29 0 29 0

280

110

200

注意：界面仅供参考，实际以机器

UI为准。

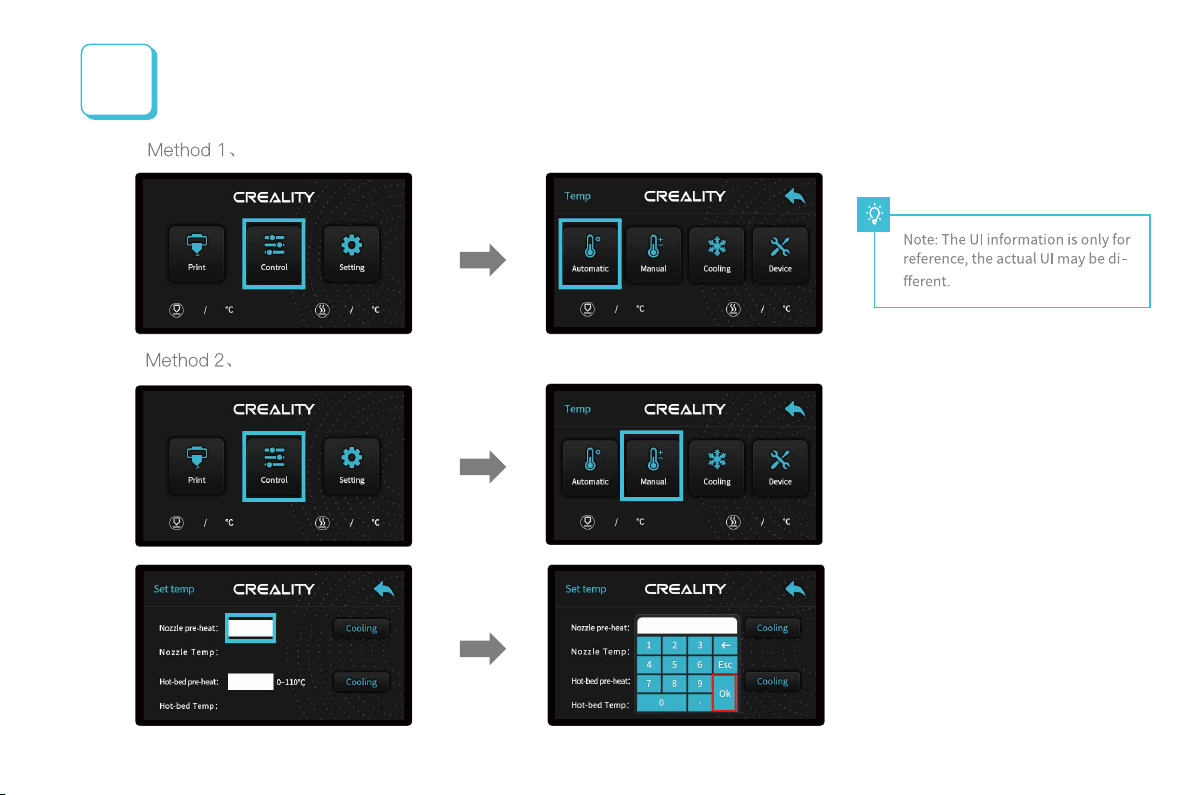

方法1、

方法2、

29 0 29 0

0~280℃
