BasIP AV-01D Manuel utilisateur

USER MANUAL

OUTDOOR PANEL

AV-01D

This individual call panel is very diﬀerent for the better in design and

characteristics from ordinary panels installed in houses and apartments.

Thanks to IP65 protection, the panel can be easily installed on the street

without fear of heavy rain and other “joys” of nature.

Full User Manual

Appearance

Device description

wiki.bas-ip.com

EAN: 5060514912485

Call button.

Place for name label.

Loudspeaker.

Light sensor.

Microphone.

Camera.

Backlight.

OUTDOOR PANEL

Main feature

Panel type: Individual.

Display: No.

Keypad: No.

Camera: 1/4”, adjustable camera angle by 15°.

Angle: 90° horizontal x 56° vertical.

Resolution: 1 Мp.

Output video: HD (1280 × 720), H.264 Main Proﬁle.

Night backlight: 6 LEDs.

Light sensitivity: 0,01 LuX.

Protection class: IP65.

Working temperature: -40 — +65 °С.

Power consumption: 5,5 W, in standby — 2,5 W.

Power supply: +12 V DC, PoE.

Body: Metallic.

Colors: Titanium gray.

Dimensions for installation: 104 × 180 × 60 mm.

Size of the panel: 115 × 190 × 45 mm.

Installation: Flush, surface with BR-AV bracket.

Eng

Completness check of the product

Before installation of the outdoor panel, it is necessary to check that

it is complete and all components are available.

Outdoor panel kit includes:

Outdoor panel

Manual

Flush mount bracket

Set of wires with connectors for connection of power supply,

lock, and additional modules

A set of plugs for connections

Wrench set screws

1 pc

After verifying the device's completeness, you can switch to the outdoor panel

connection.

For connection you will need::

Electrical connection

An Ethernet UTP CAT5 or higher cable connected to a network

switch / router.

Cable length recommendations

The maximum length of the UTP CAT5 cable segment should not exceed 100 meters,

according to the IEEE 802.3 standard.

Power supply at +12 V, 2 amps, if there is no PoE.

Wires must be brought for the connection of alarm loops and home

automation (optional).

Connection scheme of electromechanical lock

using external power supply for panel and the lock.

You can connect any type of electromechanical or electromagnetic lock for which the switched current

does not exceed 5 Amps.

Connection scheme of electromagnetic lock

using external power supply for panel and the lock.

+12V GND NC COM NO

485-

485+

DIN

GND

EXIT

+12V

+-+12V

SH-45

Exit Button

GND

+12V

LAN (PoE)

Electromechanical

lock

Power supply

for the panel Power supply

for the lock

+12V

+-+12V

SH-45

Exit Button

GND

+12V

Power supply

for the panel Power supply

for the lock

Electromagnetic Lock

+12V GND NC COM NO

485-

485+

DIN

GND

EXIT

LAN (PoE)

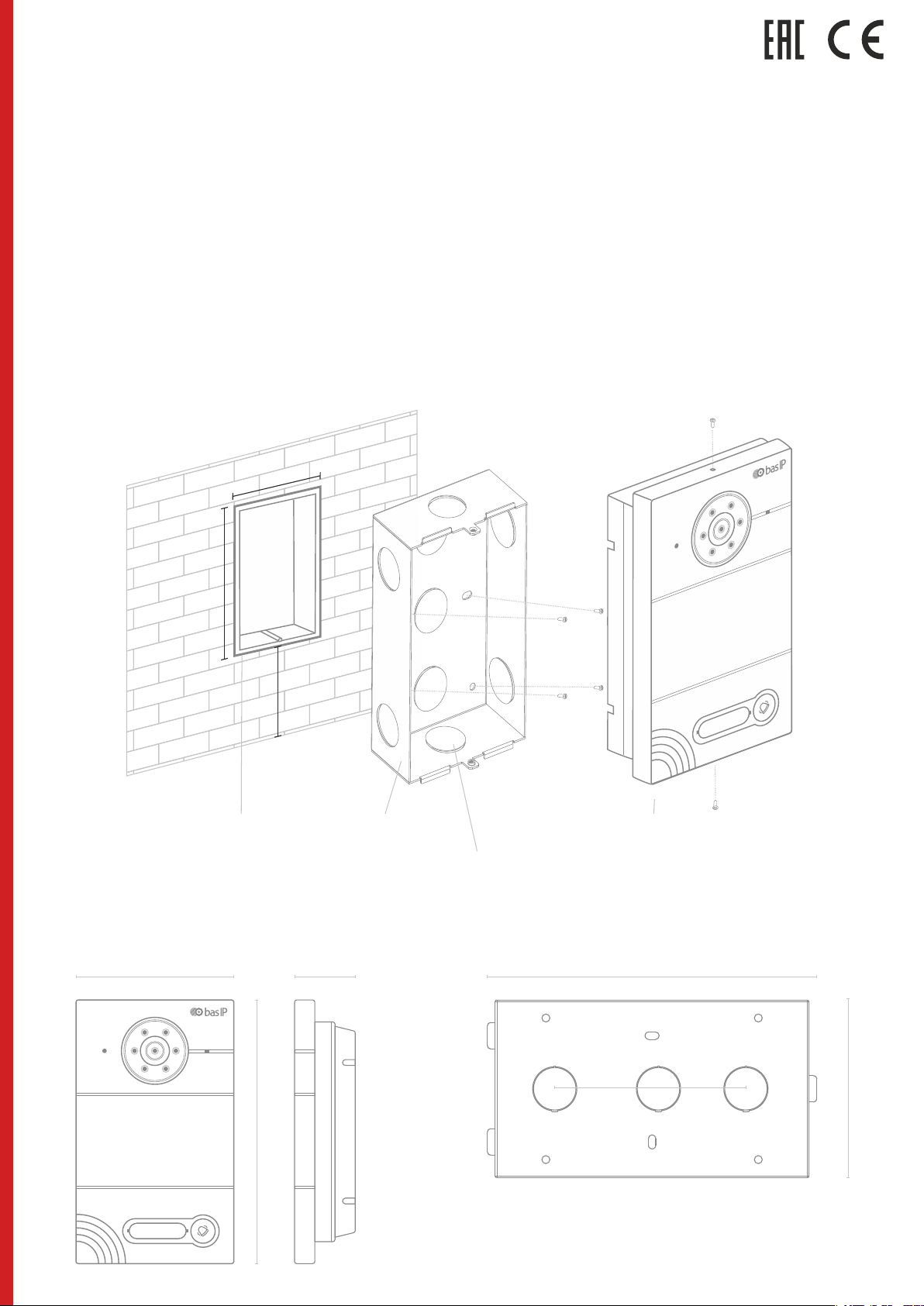

Mechanical mounting

Before mounting the door panel, a hole or recess in the wall with dimensions

of 104 × 180 × 60 mm (for ﬂush mounting) must be provided.

It is also necessary to provide supply of a power cable, additional modules and

the local network.

Attention: the hole at the bottom is designed to drain the water. Do not

intentionally close it. Also it is necessary to make a drain for water at the

bottom of the niche which will serve to divert water out.

Outdoor Panel Flush Bracket

180 mm

104 mm

115 mm 45 mm

190 mm

108 mm

Niche

104 mm

180 mm

150-160 cm

Flush Bracket Outdoor Panel

A hole for water ﬂow.

Please do not close during installation.

Gutter: 20 mm

Depth: 60 mm

Screws

EAN: 5060514912485

Eng

Warranty

The warranty card number

Model name

Serial number

Seller name

With following stated terms of warranty is familiar, functional test was

performed in my presence:

Customer signature

Warranty conditions

The warranty period of the product — 36 (thirty-six) months from

the date of sale.

Transportation of product must be in its original packaging or supplied one

by the seller.

The product is accepted in warranty repair only with a properly ﬁlled warranty

card and the presence of intact stickers or labels.

The product is accepted for examination in accordance with the cases

provided by law, only in the original packaging, in a full complete set,

appearance corresponding to the new equipment and presence of all relevant

properly ﬁlled documents.

This warranty is in addition to the constitutional and other consumer rights

and in no way restrict them.

Terms of warranty

The warranty card must indicate the name of the model, serial number,

purchase date, name of the seller, seller company stamp and

the customer’s signature.

Delivery to the warranty repair is carried out by the buyer himself.

Warranty repairs carried out only during the warranty period speciﬁed

in the warranty card.

The service center is committed to do everything possible to carry out

the repair warranty products, up to 24 working days. The period spent

on the restoration of product functionality is added to the warranty period.

AA-01D

Данная индивидуальная вызывная панель сильно отличается в лучшую

сторону по дизайну и характеристикам от обычных панелей,

установленных в домах и квартирах. Благодаря степени защиты IP65,

панель можно без проблем устанавливать на улице, не боясь сильного

дождя и прочих “радостей” природы.

Описание устройства

ВЫЗЫВНАЯ ПАНЕЛЬ

Тип панели: Индивидуальная.

Дисплей: Нет.

Тип клавиатуры: Нет.

Камера: 1/4”, регулировка угла обзора камеры на 15°.

Угол обзора: По горизонтали 90°, по вертикали 56°.

Разрешение камеры: 1 Мp.

Выходное видео: HD (1280 × 720), H.264 Main Proﬁle.

Ночная подсветка: 6 светодиодов.

Минимальная освещенность: 0,01 LuX.

Класс степени защиты: IP65.

Температурный режим: -40 — +65 °С.

Потребление питания: 5,5 Вт,

в режиме ожидания — 2,5 Вт.

Питание: +12 В, PoE.

Корпус: Металлический.

Цветовое решение: Titanium gray.

Размер под установку: 104 × 180 × 60 mm.

Размер самой панели: 115 × 190 × 45 mm.

Тип установки: Врезная, накладная с BR-AV.

Общие характеристики

Полная инструкция

wiki.bas-ip.com

Внешний вид

Кнопка вызова.

Табличка с номером.

Динамик.

Датчик освещенности.

Микрофон.

Камера.

Подсветка.

EAN: 5060514912485

Рус

Проверка комплектности продукта

Перед установкой вызывной панели обязательно нужно проверить ее

комплектность и наличие всех компонентов.

В комплект панели входит:

Вызывная панель

Инструкция по установке

Кронштейн для врезной установки

Комплект проводов с коннекторами для подключения

питания, замка и доп. модулей

Комплект заглушек для соединений

Установочные винты с ключом

1 шт.

После проверки комплектности устройства можно переходить

к подключению.

Для подключения понадобится:

Электрическое подключение

Кабель Ethernet UTP cat5 или выше, подключенный к PoE коммутатору

или к обычному коммутатору/маршрутизатору.

Рекомендации по длине кабеля

Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,

согласно стандарта IEEE 802.3.

Блок питания на +12 Вольт, 2 Ампера.

Должны быть подведены провода для подключения шлейфов

сигнализации и домашней автоматики (опционально).

К вызывной панели можно подключить любые электромеханические либо электромагнитные замки,

у которых коммутируемый ток не превышает 5 Ампер.

Схема подключения электромеханического замка

при внешнем источнике питания для замка.

Схема подключения электромагнитного замка

с использованием внешнего блока питания для замка.

+12V GND NC COM NO

485-

485+

DIN

GND

EXIT

+12V

SH-45

Кнопка выхода GND

+12V

Блок питания

для панели Блок питания

для замка

+12V

GND

+12V

Блок питания

для панели Блок питания

для замка

Электромагнитный

замок

+12V GND NC COM NO

485-

485+

DIN

GND

EXIT

Локальная сеть

Электро-

механический замок

Локальная сеть

SH-45

Кнопка выхода

+12V

+-+12V

Механический монтаж

Также необходимо предусмотреть подвод кабеля питания, доп. модулей и

локальной сети.

Внимание: отверстие в нижней части кронштейна предназначено для

слива попавшей воды. Не закрывайте его специально. Также необходимо

выполнить сливной желоб внизу ниши, который будет служить для отвода

воды наружу.

Перед монтажом вызывной панели нужно предусмотреть отверстие или

углубление в стене с размерами 104×180×44 мм (для врезного монтажа).

Вызывная панель Кронштейн

180 мм

104 мм

115 мм 45 мм

190 мм

108 мм

Ниша

104 мм

180 мм

150-160 cм

Кронштейн Вызывная панель

Отверстие для стока попавшей воды.

Не закрывайте пожалуйста при монтаже.

Желоб: 20 мм

Глубина:60 мм

Винты

EAN: 5060514912485

Рус

Гарантия

Условия гарантии

Гарантийный талон №

Наименование модели

Серийный номер

ФИО продавца

С нижеприведенными условиями гарантии ознакомлен, проверка

работоспособности произведена в моем присутствии:

Подпись покупателя

Гарантийный срок эксплуатации изделия — 36 (тридцать шесть) месяцев

со дня продажи.

Транспортировка изделия должна производиться в оригинальной или

поставляемой продавцом упаковке.

Изделие принимается в гарантийный ремонт только с правильно

заполненным гарантийным талоном, и наличием неповрежденных

пломб или наклеек.

Изделие принимается на экспертизу, в соответствии с предусмотренными

законом случаями, только в оригинальной упаковке, полной комплектации,

отвечающем новому оборудованию товарном виде, и наличию всех

соответствующих правильно заполненных документов.

Настоящая гарантия является дополнением к конституционным и иным

правам потребителей и ни в коей мере не ограничивает их.

Условия гарантии

В гарантийном талоне должно быть указано наименование модели,

серийный номер, дата продажи, ФИО продавца, печать торговой

организации и подпись покупателя.

Доставка в гарантийный ремонт осуществляется самим покупателем.

Гарантийный ремонт производится только в течение гарантийного срока

указанного в данном гарантийном талоне.

Сервисный центр обязуется сделать все возможное, для проведения

ремонта гарантийного изделия, в срок до 90-а рабочих дней. Срок,

затраченный на восстановление работоспособности изделия, добавляется

к установленном гарантийному сроку.

Notes

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels basIP Système d'interphone

basIP

basIP AA-07FB Manuel utilisateur

basIP

basIP AZ-07L Manuel utilisateur

basIP

basIP AV-03D Manuel utilisateur

basIP

basIP AQ-07LL Manuel utilisateur

basIP

basIP AQ-07LW Manuel utilisateur

basIP

basIP AA-14FBS Manuel utilisateur

basIP

basIP AV-03D Manuel utilisateur

basIP

basIP AA-14FB Manuel utilisateur

basIP

basIP AK-10 Manuel utilisateur

basIP

basIP AT-10 Manuel utilisateur

basIP

basIP AA-07B Manuel utilisateur

basIP

basIP AV-05FD Manuel utilisateur

basIP

basIP AZ-07LL Manuel utilisateur

basIP

basIP AA-07FB Manuel utilisateur

basIP

basIP AV-04SD Manuel utilisateur

basIP

basIP AV-01KD Manuel utilisateur

basIP

basIP BI-02B Manuel utilisateur

basIP

basIP AM-02 Manuel utilisateur

basIP

basIP AA-12FB Manuel utilisateur

basIP

basIP AV-05SD Manuel utilisateur

basIP

basIP SP-03 Manuel utilisateur

basIP

basIP AT-07L Manuel utilisateur

basIP

basIP AA-07BD Manuel utilisateur

basIP

basIP AA-07BD Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur

basIP AV-01D Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques
