BasIP AA-07BD Manuel utilisateur

USER MANUAL

OUTDOOR PANEL

AA-07BD

123

456

7 8 9

*#T

AA-07BD

A distinctive feature of this panel is a color TFT screen with backlight, as well

as a high-resolution IP camera with large viewing angles.

AA-07BD SILVER multi apartment panel is an excellent solution for oﬃce

buildings, apartment complexes and cottage communities.

Full User Manual

Appearance

Device description

wiki.bas-ip.com

EAN: 5060514914328 (SILVER)

4.3’’ Display.

Keypad.

Reader.

Backlight.

Loudspeaker.

Camera.

OUTDOOR PANEL

Main features

Panel type: Multi-apartment.

Display: 4.3’’ TFT, color with backlight.

Keypad: Backlight mechanical buttons.

Camera: 1/4”.

Resolution: 1.3 Мp.

Output video: HD (1280 × 720), H.264 Main Proﬁle.

Night backlight: 6 LEDs.

Light sensitivity: 0,01 LuX.

Protection class: IP65.

Working temperature: -40 — +65 °С.

Power consumption: 6,5 W, in standby — 3,6 W.

Power supply: +12 V DC.

Body: Aluminium alloy.

Colors: Silver.

Dimensions for installation: 140 × 350 × 60 mm.

Size of the panel: 155 × 375 × 55 mm.

Installation: Flush, surface with BR-AA bracket.

Eng

Completeness check of the product

Before installation of the outdoor panel, it is necessary to check that

it is complete and all components are available.

Outdoor panel kit includes:

Outdoor panel

Manual

Flush mount bracket

Set of wires with connectors for connection of power supply,

lock, and additional modules

A set of plugs for connections

Set of set screws with a wrench

1 pc

After verifying the device's completeness, you can switch to the outdoor panel

connection.

For connection you will need::

Electrical connection

An Ethernet UTP CAT5 or higher cable connected to a network

switch / router.

Cable length recommendations

The maximum length of the UTP CAT5 cable segment should not exceed 100 meters,

according to the IEEE 802.3 standard.

Power supply at +12 V, 2 amps.

Wires must be brought for the connection of alarm loops and home

automation (optional).

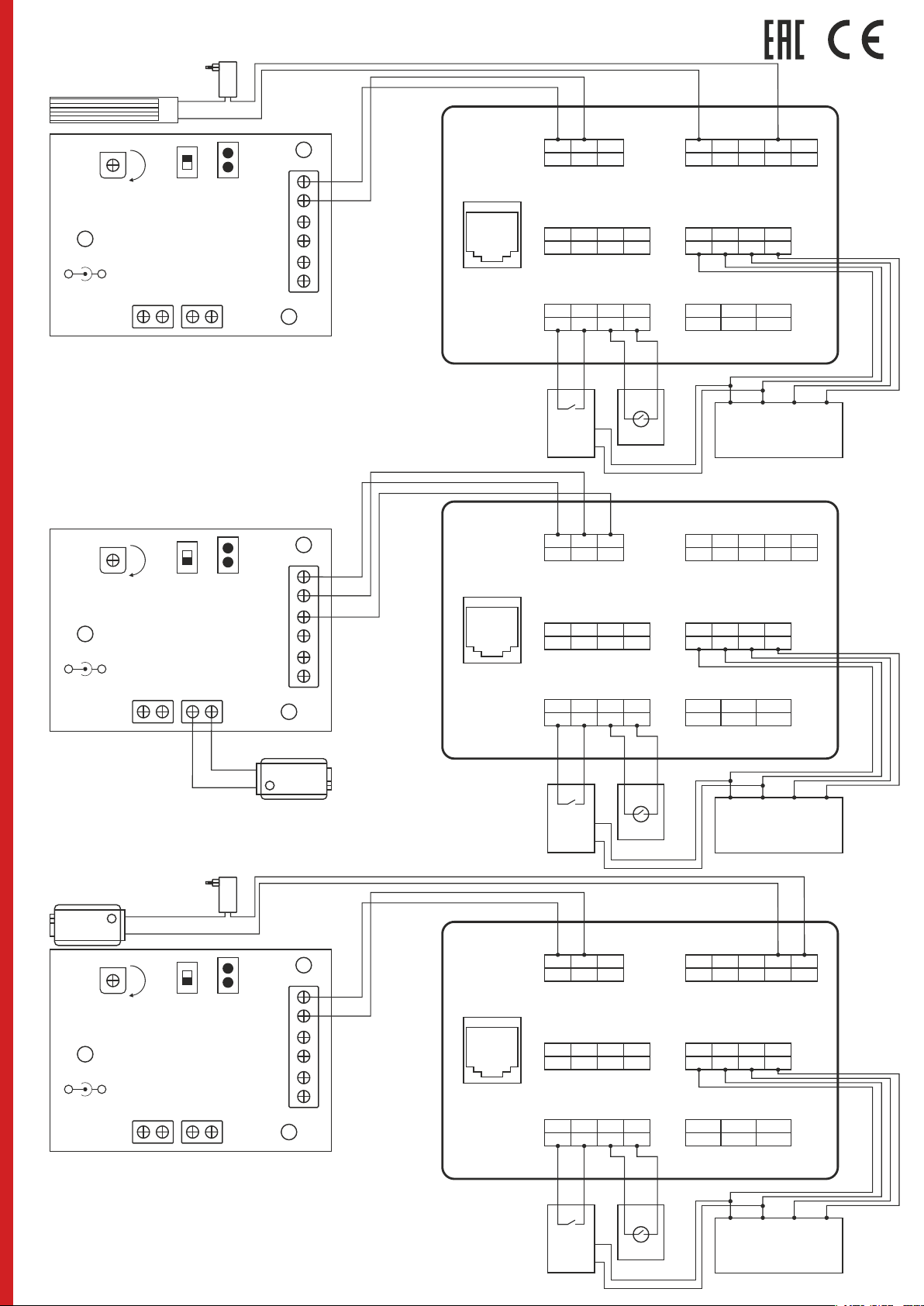

Connection scheme of electromagnetic lock using

uninterruptible power supply UPS-DP/S

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN

Power

Electromagnetic Lock

SH-45

Door Sensor

SH-42

(optional)

Exit Button

GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN

Power

SH-45 Door Sensor

SH-42

(optional)

Exit Button GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN

Power

SH-45 Door Sensor

SH-42

(optional)

Exit Button GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

123

+12V GND Lock

Power

+12 V

Opening

lock time

adjustment

Exit

button

Less

N.C.

N.O.

GND

Contact

Fire alarm

input

Switching

contact type:

normally open

or normally closed

1. +12V

2. Ground

3. Lock

4. COM

5. N.C./N.O.

6. Unused

Output to connect

electromechanical lock

LAN

Power

SH-45 Door Sensor

SH-42

(optional)

Exit Button GND

+12V

123

NC COM

Relay outputs to lock

4 5

NC NO

Wiegand output

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

Exit Button/Door Sensor

123

Exit Din

GND DS

RS232 (Option)

Green

Black White

GND TX

COM

Connection scheme of electromagnetic lock using

third-party power supply for the lock

Connection scheme of electromechanical lock using

uninterruptible power supply UPS-DP/S

Connection scheme of electromechanical lock using

third party power supply for the lock

+12V

Electromagnetic Lock -+

Electromechanical lock

+12V

EAN: 5060514914328 (SILVER)

Mechanical mounting

Before installation of the outdoor panel it is necessary to provide a hole or a

recess into a wall with dimensions 141×351x61 mm (for ﬂush mount)

dimensions of the bracket (mounting box) = 140×350×60 mm.

It is also necessary to provide supply of a power cable, additional modules and

the local network.

Attention: the hole at the bottom is designed to drain the water. Do not

intentionally close it. Also it is necessary to make a drain for water at the

bottom of the niche which will serve to divert water out.

Outdoor Panel Flush Bracket

350 mm

140 mm

Niche ScrewsOutdoorPanel

141 mm

351 mm

150-160 cm

Eng

155 mm

375 mm

55 mm

123

456

7 8 9

*#T

239 mm

123

456

789

*#T

Flush Bracket

Warranty

The warranty card number

Model name

Serial number

Seller name

With following stated terms of warranty is familiar, functional test was

performed in my presence:

Customer signature

Warranty conditions

The warranty period of the product — 36 (thirty-six) months from

the date of sale.

Transportation of product must be in its original packaging or supplied one

by the seller.

The product is accepted in warranty repair only with a properly ﬁlled warranty

card and the presence of intact stickers or labels.

The product is accepted for examination in accordance with the cases

provided by law, only in the original packaging, in a full complete set,

appearance corresponding to the new equipment and presence of all relevant

properly ﬁlled documents.

This warranty is in addition to the constitutional and other consumer rights

and in no way restrict them.

Terms of warranty

The warranty card must indicate the name of the model, serial number,

purchase date, name of the seller, seller company stamp and

the customer’s signature.

Delivery to the warranty repair is carried out by the buyer himself.

Warranty repairs carried out only during the warranty period speciﬁed

in the warranty card.

The service center is committed to do everything possible to carry out

the repair warranty products, up to 24 working days. The period spent

on the restoration of product functionality is added to the warranty period.

6EAN: 5060514914328 (SILVER)

Eng

Notes

AA-07BD

Отличительной особенностью данной панели является цветной TFT экран

с подсветкой, а также IP камера высокого разрешения с большими углами

обзора.

Многоабонентская вызывная панель AA-07BD SILVER — отличное решение

для офисных зданий, многоквартирных комплексов и коттеджных

поселков.

Внешний вид

Описание устройства

ВЫЗЫВНАЯ ПАНЕЛЬ

Тип панели: Многоквартирная.

Дисплей: 4,3” TFT, цветной с подсветкой.

Тип клавиатуры: Механические кнопки

с подсветкой.

Камера: 1/4”.

Разрешение камеры: 1.3 Мp.

Выходное видео: HD (1280 × 720), H.264 Main Proﬁle.

Ночная подсветка: 6 светодиодов.

Минимальная освещенность: 0,01 LuX.

Класс степени защиты: IP65.

Температурный режим: -40 — +65 °С.

Потребление питания: 6,5 Вт,

в режиме ожидания — 3,6 Вт.

Питание: +12 В.

Корпус: Алюминеевый.

Цветовое решение: Silver.

Размер под установку: 140 × 350 × 60 мм.

Размер самой панели: 155 × 375 × 55 мм.

Тип установки: Врезная, накладная с BR-AA.

Общие характеристики

Полная инструкция

wiki.bas-ip.com

123

456

7 8 9

*#T

4.3’’ дисплей.

Клавиатура.

Считыватель карт и брелоков.

Подсветка.

Динамик.

Камера.

EAN: 5060514914328 (SILVER)

Рус

Проверка комплектности продукта

Перед установкой вызывной панели обязательно нужно проверить ее

комплектность и наличие всех компонентов.

В комплект панели входит:

Вызывная панель

Инструкция по установке

Кронштейн для врезной установки

Комплект проводов с коннекторами для подключения

питания, замка и доп. модулей

Комплект заглушек для соединений

Комплект установочных винтов с ключем

1 шт.

После проверки комплектности устройства можно переходить

к подключению.

Для подключения понадобится:

Электрическое подключение

Кабель Ethernet UTP CAT5 или выше, подключенный к PoE коммутатору

или к обычному коммутатору/маршрутизатору.

Рекомендации по длине кабеля

Максимальная длина сегмента кабеля UTP CAT5 Не должна превышать 100 метров,

согласно стандарта IEEE 802.3.

Блок питания на +12 Вольт, 2 Ампера.

Должны быть подведены провода для подключения шлейфов

сигнализации и домашней автоматики (опционально).

123

+12V GND Lock

123

NC COM

4 5

NC NO

Выход Wiegand

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

123

Exit Din

GND DS

RS232 (опционально)

Green

Black White

GND TX

Локальная сеть

Питание Контактное реле

Кн. выхода/датчик дв.

COM

SH-45

Кнопка выхода Датчик двери

Электромагнитный замок

GND

+12V

Питание

+12 V

Регулеровка

времени

блокировки

Кнопка

выхода

Меньше

Больше

N.C.

N.O.

Земля

Контакт

Вход для

пожарной

сигнализации

Переключение типа

контактов:

нормально открытый

или нормально

закрытый

1. +12В

2. Земля

3. Lock

4. П. К.

5. Н.З./Н.О.

6. Резерв

Выход с накопителя

энергии на замок

электромеханический

SH-42

(опционально)

Схема подключения электромагнитного замка

с использованием блока

бесперебойного питания UPS-DP/S

123

+12V GND Lock

123

NC COM

4 5

NC NO

Выход Wiegand

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

123

Exit Din

GND DS

RS232 (опционально)

Green

Black White

GND TX

Локальная сеть

Питание Контактное реле

Кн. выхода/датчик дв.

COM

Питание

+12 V

Регулеровка

времени

блокировки

Кнопка

выхода

Меньше

Больше

N.C.

N.O.

Земля

Контакт

Вход для

пожарной

сигнализации

Переключение типа

контактов:

нормально открытый

или нормально

закрытый

1. +12В

2. Земля

3. Lock

4. П. К.

5. Н.З./Н.О.

6. Резерв

Выход с накопителя

энергии на замок

электромеханический

123

+12V GND Lock

123

NC COM

4 5

NC NO

Выход Wiegand

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

123

Exit Din

GND DS

RS232 (опционально)

Green

Black White

GND TX

Локальная сеть

Питание Контактное реле

Кн. выхода/датчик дв.

COM

Питание

+12 V

Регулеровка

времени

блокировки

Кнопка

выхода

Меньше

Больше

N.C.

N.O.

Земля

Контакт

Вход для

пожарной

сигнализации

Переключение типа

контактов:

нормально открытый

или нормально

закрытый

1. +12В

2. Земля

3. Lock

4. П. К.

5. Н.З./Н.О.

6. Резерв

Выход с накопителя

энергии на замок

электромеханический

123

+12V GND Lock

123

NC COM

4 5

NC NO

Выход Wiegand

123

+5V D0

GND D1

RS485

123

+12V 485+

GND 485-

123

Exit Din

GND DS

RS232 (опционально)

Green

Black White

GND TX

Локальная сеть

Питание Контактное реле

Кн. выхода/датчик дв.

COM

Питание

+12 V

Регулеровка

времени

блокировки

Кнопка

выхода

Меньше

Больше

N.C.

N.O.

Земля

Контакт

Вход для

пожарной

сигнализации

Переключение типа

контактов:

нормально открытый

или нормально

закрытый

1. +12В

2. Земля

3. Lock

4. П. К.

5. Н.З./Н.О.

6. Резерв

Выход с накопителя

энергии на замок

электромеханический

+12V

Электромагнитный

замок

Схема подключения электромагнитного замка

с использованием внешнего блока питания

Схема подключения электромеханического замка

с использованием блока бесперебойного

питания UPS-DP/S

Схема подключения электромеханического замка

с использованием внешнегоисточника

питания для замка

Электромеханический замок

Электромеханический

замок

+12V

SH-45

Кнопка выхода Датчик двери

GND

+12V SH-42

(опционально)

SH-45

Кнопка выхода Датчик двери

GND

+12V SH-42

(опционально)

SH-45

Кнопка выхода Датчик двери

GND

+12V SH-42

(опционально)

EAN: 5060514914328 (SILVER)

Autres manuels pour AA-07BD

Table des matières

Langues :

Autres manuels basIP Système d'interphone

basIP

basIP AA-07FB Manuel utilisateur

basIP

basIP AK-10 Manuel utilisateur

basIP

basIP SH-47T Manuel utilisateur

basIP

basIP AV-04AFD Manuel utilisateur

basIP

basIP AV-02FDR/E Manuel utilisateur

basIP

basIP AQ-07LW Manuel utilisateur

basIP

basIP AA-14FBS Manuel utilisateur

basIP

basIP AV-05SD Manuel utilisateur

basIP

basIP AV-03BD Manuel utilisateur

basIP

basIP AA-14FB Manuel utilisateur

basIP

basIP BI-02FB Manuel utilisateur

basIP

basIP AV-08FB Manuel utilisateur

basIP

basIP AV-05FD Manuel utilisateur

basIP

basIP AV-04SD Manuel utilisateur

basIP

basIP AA-14FBS Manuel utilisateur

basIP

basIP AZ-07L Manuel utilisateur

basIP

basIP AV-01KD Manuel utilisateur

basIP

basIP AA-07BD Manuel utilisateur

basIP

basIP SP-03 Manuel utilisateur

basIP

basIP AA-07FB Manuel utilisateur

basIP

basIP AV-04SD Manuel utilisateur

basIP

basIP AA-12 Series Manuel utilisateur

basIP

basIP AT-10 Manuel utilisateur

basIP

basIP SP-03F Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur
