ASROCK IMB-1215 Manuel utilisateur

11 :

M.2 Socket (

Key-M) (M2_2)

12 :

M.2 Socket (

Key-M) (M2_1)

13 : eDP Connector

5 :

Chassis FAN Connector

(+12V)

6 : Chassis Intrusion Headers

CI1 :

Close: Active Case Open

Open: Normal

Cl2 :

Close: Normal

Open: Active Case Open

7 :

SATA3 Connectors

(SATA3_1, SATA3_2)

8 :

M.2 Socket (

Key-E) (With CNVi)

9 : AMP_CTL1

10 : SATA Power Output Connector

1 : USB Power Setting Jumpers

USB3_PWR0_1 (For

USB3_0_1

)

USB3_PWR2_3 (For

USB3_2_3

)

1-2: +5V

2-3: +5VSB

2 : LPC Header

3 : COM Port Headers (COM1, 2, 3, 4)

4 : COM Port PWR Setting Jumpers

(SET_CM1, 2, 3, 4)

1-2: +5V

2-3: +12V

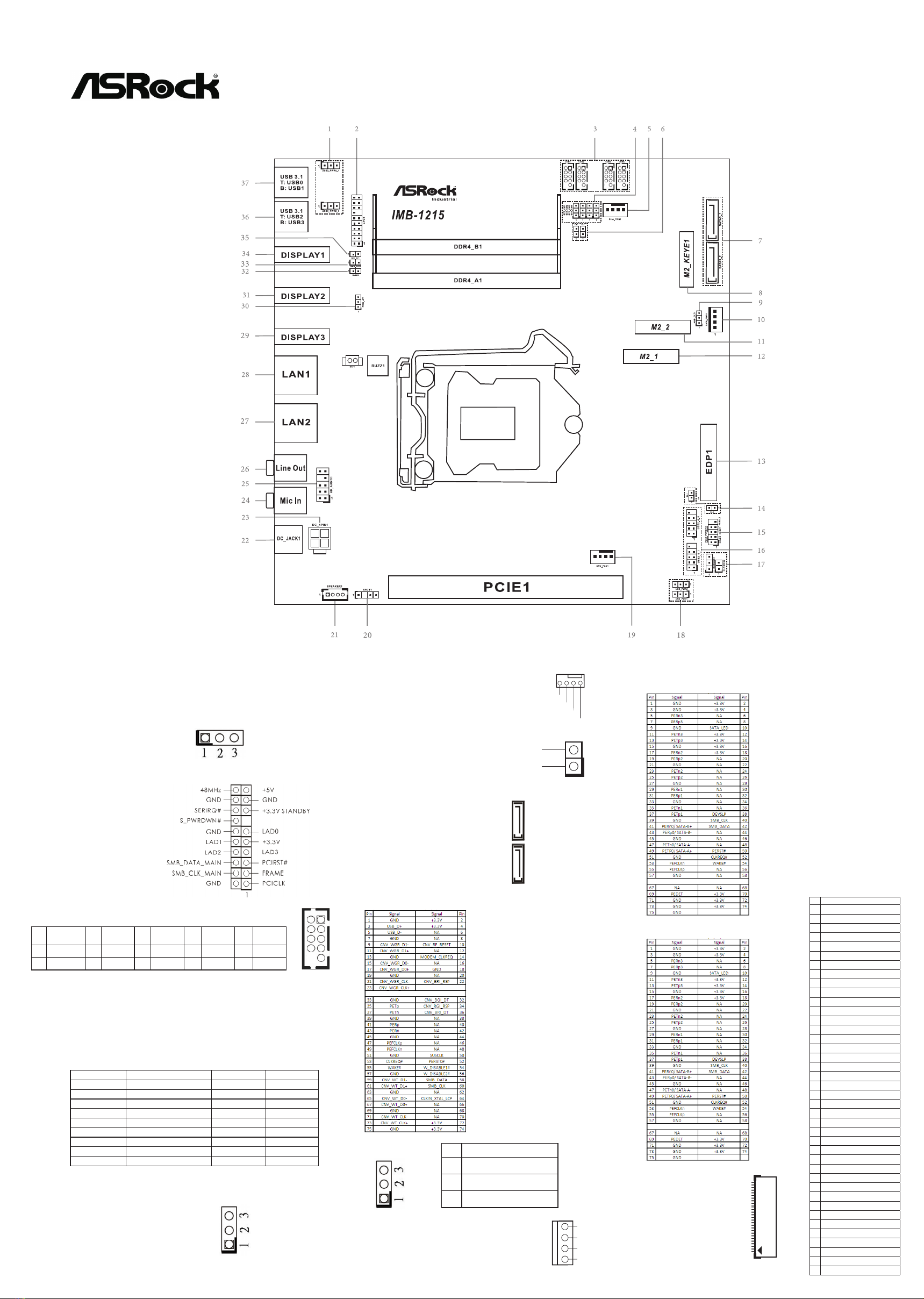

Jumpers and Headers Setting Guide

IMB-1215

PIN Signal

Name PIN Signal

Name

1DDCD# 3TTXD 5GND 7RRTS# 9PWR

2RRXD 4DDTR# 6DDSR# 8CCTS#

GND

+12V

CHA_FAN_SPEED

FAN_SPEED_CONTROL

Signal

GND

SATA3_2

SATA3_1

PIN Signal Name

1 GPIO_VOL_DW

2 GND

3 GPIO_VOL_UP

+5V

+12V

GND

EDP1

PIN Signal Name

1 NA

2 GND

3 eDP_TX#3_CON

4 eDP_TX3_CON

5 GND

6 eDP_TX#2_CON

7 eDP_TX2_CON

8 GND

9 eDP_TX#1_CON

10 eDP_TX1_CON

11 GND

12 eDP_TX#0_CON

13 eDP_TX0_CON

14 GND

15 eDP_AUX_CON

16 eDP_AUX#_CON

17 GND

18 LCD_VCC

19 LCD_VCC

20 LCD_VCC

21 LCD_VCC

22 NA

23 GND

24 GND

25 GND

26 GND

27 eDP_HPD_CON

28 GND

29 GND

30 GND

31 GND

32 CON_LBKLT_EN

33 CON_LBKLT_CTL

34 SMB_DATA

35 SMB_CLK

36 LCD_BLT_VCC

37 LCD_BLT_VCC

38 LCD_BLT_VCC

39 LCD_BLT_VCC

40 NA

PIN RS232 RS422 RS485

1 DCD TX- RTX-

2 RXD RX+ N/A

3 TXD TX+ RTX+

4 DTR RX- N/A

5 GND GND GND

6 DSR N/A N/A

7 RTS N/A N/A

8 CTS N/A N/A

9 PWR PWR PWR

* This motherboard supports RS232/422/485 on COM3 port.

Please refer to below table for the pin denition. In addition, COM3

port (RS232/422/485) can be adjusted in BIOS setup utility >

Advanced Screen > Super IO Conguration. You may refer to our

user manual for details.

COM3 Port Pin Denition

P/ N: 15G06M072000AK V1.0

*15G06M072000AK*

21 :

3W Audio AMP Output Wafer

22 : DC Jack (DC_JACK1)

23 : 4-pin ATX PWR Connector

(Input +19V )

1-2: GND

3-4: DC Input

Audio Jacks

24 : Pink - Mic In

26 : Green - Line Out

25 :

Front Panel Audio Header

RJ45 LAN Ports

27 : LAN2

28 : LAN1

DisplayPorts

29 : DISPLAY3

31 : DISPLAY2

34 : DISPLAY1

30 : ATX/AT Mode Jumper (PWR_JP1)

1-2: AT Mode

2-3: ATX Mode

32 : Buzzer

33 : PWR_BAT2

Open: Normal

Short: Charge Battery

14 : BL1

Open: Protect LCD_BLT_VCC

Short: No Protect LCD_BLT_VCC

BL2

Open: Protect LCD_VCC

Short: No Protect

LCD_VCC

15 :

System Panel Header

USB2.0 Headers

(USB2_4_5, USB2_6_7)

17 : Clear CMOS Headers

CLRMOS1 :

1-2: Normal

2-3: Clear CMOS

CLRMOS2 :

Open: Normal

Short: Auto Clear CMOS (Power O󰀨)

18 : USB Power Setting Jumpers

USB_PWR1 (For

USB2_4_5

)

USB_PWR2 (For

USB2_6_7

)

1-2: +5V

2-3: +5VSB

19 :

CPU FAN Connector

(+12V)

20 :

SPDIF Header

35 : SIO_AT1

Open: ATX Mode

Short: AT Mode

USB3.1 Ports

36 : USB3_2_3

37 : USB3_0_1

+5V

J_SENSE

OUT2_L

MIC_RET

PRESENCE#

GN D

OUT2_R

MIC2_R

MIC2_L

OUT_RET

GND RESET#

PWRBTN#

PLED-

PLED+

GND

HDLED-

HDLED+

GND

CPU_FAN_SPEED

FAN_SPEED_CONTROL

4 3 2 1

PIN Signal

Name PIN Signal

Name

1OUTLN 2OUTLP 3OUTRP 4OUTRN

3 2 1
