Ameriwood BASIC 7641320COM Manuel utilisateur
WARNING ADVERTENCIA
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
STOP
ALTO
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
Individual stores do not stock parts.
Las tiendas no tiene partes.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Need Parts or
Assistance? Nesacitas partes o
Asistancia?
WWW.AMERIWOODHOME.COM.COM/PARTS
or call toll free:
o llame a nuestra línea gratis: 1-866-452-4081
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA-
B347641320COM0
7641320COM
Please Recycle
Recicle Por Favor
Date of Purchase ___ / ___ / ___
Lot Number:
This instruction booklet contains IMPORTANT safety information.
Please read and keep for future reference.
B347641320COM0
3 /8
www.ameriwoodhome.com
PARTS - PIEZAS
Parts List
DESCRIPTION
PART NUMBER
QTY
ITEM
SIDE PANEL / PANELE PARA LOS LADO
376413200102A
DIVIDER / DIVIDORE
376413200203B
TOP / PARTE SUPERIOR
376413200301
C
SHELF / ESTANTE
376413200403D
BACK PANEL / PANEL TRASERO
K7641320003
E
cabeza plano 1 3/4"
1 3/4" flat head
x
#A13410
122 x336
#A21110
nail
clavo
x418
#A24050
screw head cover
tapa de la tornillo
Parts List. Please note, some parts are labeled with a sticker and some parts have a letter stamped on a raw edge.
Lista de partes. Tenga en cuenta que algunas partes están etiquetados con una pegatina y algunas partes tienen una carta sellada en
un borde crudo.
C
B
B
B
D
D
D
E
E
E
A
A
x
26
#A21520
compression dowel
clavija de compresion
1
B347641320COM0
4 /8
www.ameriwoodhome.com
x
26
Finished Edge
Borde Acabado
1
x
2
2
Approx.
5/16" 2
x3
2
2
1
Surface with 4 holes.
Superficie con 4 agujeros
Larger holes in top edge.
Grandes agujeros en el borde superior.
Caution: If using a power drill or power screwdriver for
screwing, please be aware to slow down and stop
when screw is tight. Failure to do so may result in
stripping the screw.
Precaución: Si se utiliza un taladro o destornillador
eléctrico para atornillar, tenga en cuenta para frenar y
parar cuando el tornillo es apretado. El no hacerio
puede resultar en la extracción del tornillo.
B
B
C
D
3
B347641320COM0
5 /8
www.ameriwoodhome.com
Finished Edge
Borde Acabado
Surface with 4 holes.
Superficie con 4 agujeros
1
x
21
x
2
11
4
Surface with 2 holes.
Superficie con 2 agujeros
Finished Edge
Borde Acabado
D
D
BDB
D
5
B347641320COM0
6 /8
www.ameriwoodhome.com
Finished Edge
Borde Acabado
Finished Edge
Borde Acabado
6
1
1
1
x
16
raw surface
superficie cruda
product collapse, and/or serious injury.
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
tightened firmly. Failure to do so could cause instability,
All nails must be driven into the parts straight and
Please make sure that the Backs are attached securely.
AVERTISSEMENT
WARNING
3x36
x
4
18
3
Cuidadosamente voltee el mueble hacia los bordes terminados. Coloque los paneles de la parte de
atrás y clave (3) clavos directamente hacia abajo como se muestra. Empuje las tapas de las cabezas
de los tornillos (4) a las cabezas de tornillos que esta expuestas.
44
4
Carefully turn unit over on its finished edges.
Position back panels in 3 locations and nail (3)
straight down as shown. Press screw head
covers (4) onto the exposed screw heads.
IMPORTANT! THE BACK PANEL IS A STRUCTURAL PART
OF THIS UNIT AND MUST BE INSTALLED PROPERLY.
IMPORTANTE!El panel trasero esuna parteestructural de
esta unidad ydebe ser instalado correctamente.
A
A
C
D
D
DE
E
E
B347641320COM0
7 /8
www.ameriwoodhome.com
MAXIMUM LOADS – CARGA MAXIMA
This unit has been designed to support the maximum loads shown.
Exceeding these load limits could cause sagging, instability, product
collapse, and/or serious injury.
Esta unidad ha sido diseñada para soportar la carga máxima anotada.
El exceder estos límites puede causar inestabilidad, colapsarse y/o
causar serias lesiones. 25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
25 lbs.
11.3 kg.
15 lbs.
6.8 kg.
15 lbs.
6.8 kg.
15 lbs.
6.8 kg.
15 lbs.
6.8 kg.
15 lbs.
6.8 kg.
15 lbs.
6.8 kg.
15 lbs.
6.8 kg.

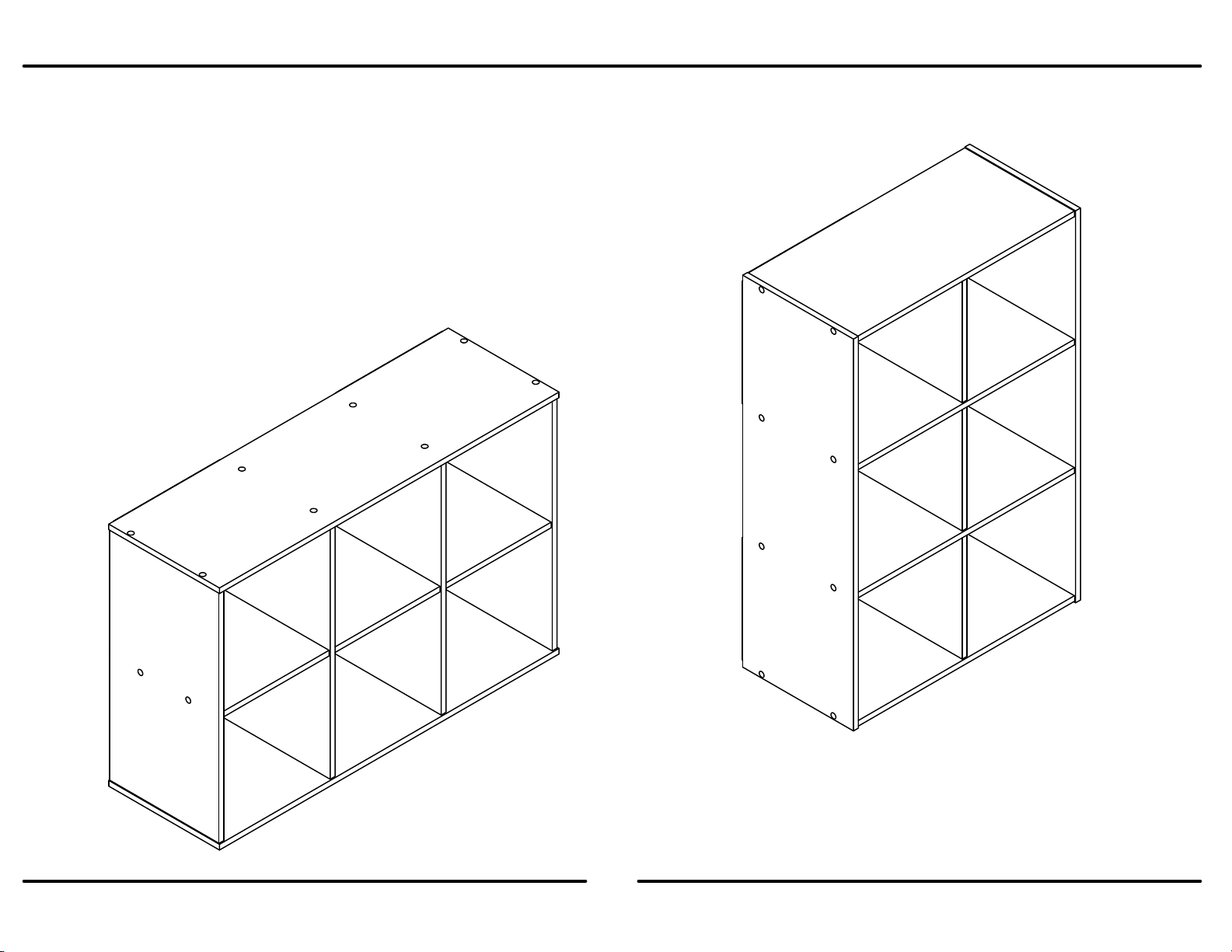

Your unit can also be position in the shown position if desired.
Su mueble puede ser puesto en la posición mostrada si así lo desea.
B347641320COM0
8 /8
www.ameriwoodhome.com
Certificate of Conformity
1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture:
□Dowagiac MI
5. See front page of instruction manual for date of manufacture.
