Ameriwood 5665213PCOM Manuel utilisateur
WARNING ADVERTENCIA AVERTISSEMENT
Unit can tip over causing severe injury
or death.
Anchor unit to stud or wall.
DO NOT allow children to climb on unit.
Put heavy items on lower shelves or drawers.
Read and follow all assembly instructions.
Este mueble puede caerse por encima
causando daño serio o la muerte
Anolar el mueble a un espárrago muro.
NO dejar que los niños suben por encima del mueble.
Poner los articulos mas pesados en los tableros o cajones inferiores.
Leer y sequir todos de los instucciones para el montaje.
L'unité peut basculer et causer des
blessures graves ou la mort.
Fixez l'unité au mur ou à un montant.
Ne laissez PAS les enfants grimper sur le meuble
Déposez les pièces lourdes sur les tablettes ou tiroirs
du bas.
Lire et suivre toutes les instructions d'assemblage.
STOP
ALTO
ARRÊT
DO NOT RETURN PRODUCT TO THE STORE
NO REGRESAS ESTA PRODUCTO A LA TIENDA
NE RETOURNEZ PAS LE PRODUIT AU MAGASIN
Individual stores do not stock parts.
Las tiendas no tiene partes.
Les magasins individuels ne gardent pas de pièces.
If a part is missing or damaged, please visit our website or call our toll-free customer
service line. We will gladly ship your replacement parts FREE of charge.
Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o
llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos
sus repuestos sin cargo adicional, serán totalmente gratis.
Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez
sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de
rechange GRATUITEMENT.
Need Parts or
Assistance? Nesacitas partes o
Asistancia? Besoin de Pièces ou
d'assistance?
WWW.AMERIWOOD.COM/PARTS
or call toll free:
o llame a nuestra línea gratis:
ou appelez sans frais: 1-800-489-3351
For prompt, reliable service; please have your assembly manual ready.
Para servicio mas rapido y reliable por favor tenga esta manual listo.
Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en
main.
-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-
B345665213PCOM2
5665213PCOM
Please Recycle
Recicle Por Favor
Réutilisez SVP
A Dorel Company
MERIWOOD
INDUSTRIES
TM
B345665213PCOM2
3 /20
?? www.ameriwood.com ??
PARTS - PIEZAS - PIECES
left panel
panel izquierdo
panneau gauche
35665213010
right panel
panel derecho
panneau droit
35665213020
top
parte superior
panneau supérieur
35665213050
front kick
retroceso
plaque de poussée
35665213110
back panel
panel trasero
panneau arriere
K566521300
ABCDEF
GHIJK
LNThis piece is paperboard construction. It is not made
from wood but is required for the assembly of your unit.
Esto pedazo son la construcción del cartón.
Ello no son hecho de madera, pero se requlere
para la asamblea de su unidad.
Ces peèce sont de construction en carton.
Alle ne sont pas fabriquées de bois, mais nécessaires
pour l'assemblage de votre meuble.
bottom
fondo
fond
35665213060
left partition
partición de izquierda
cloison gauche
35665213030
right partition
partición derecha
bonne partition
35665213040
2 side kicks
2 patadas laterales
2 coups de pied de côté
35662213070
front top molding
moldura superior delantera
moulure supérieure avant
35665213080
left top molding
moldura superior izquierda
moulure supérieure gauche
35665213090
right top molding
moldura superior derecha
moulure droite en haut
35665213100
M
brace
rodillera
orthèse
35665000120
door
puerta
porte
35665213130
B345665213PCOM2
4 /20
?? www.ameriwood.com ??

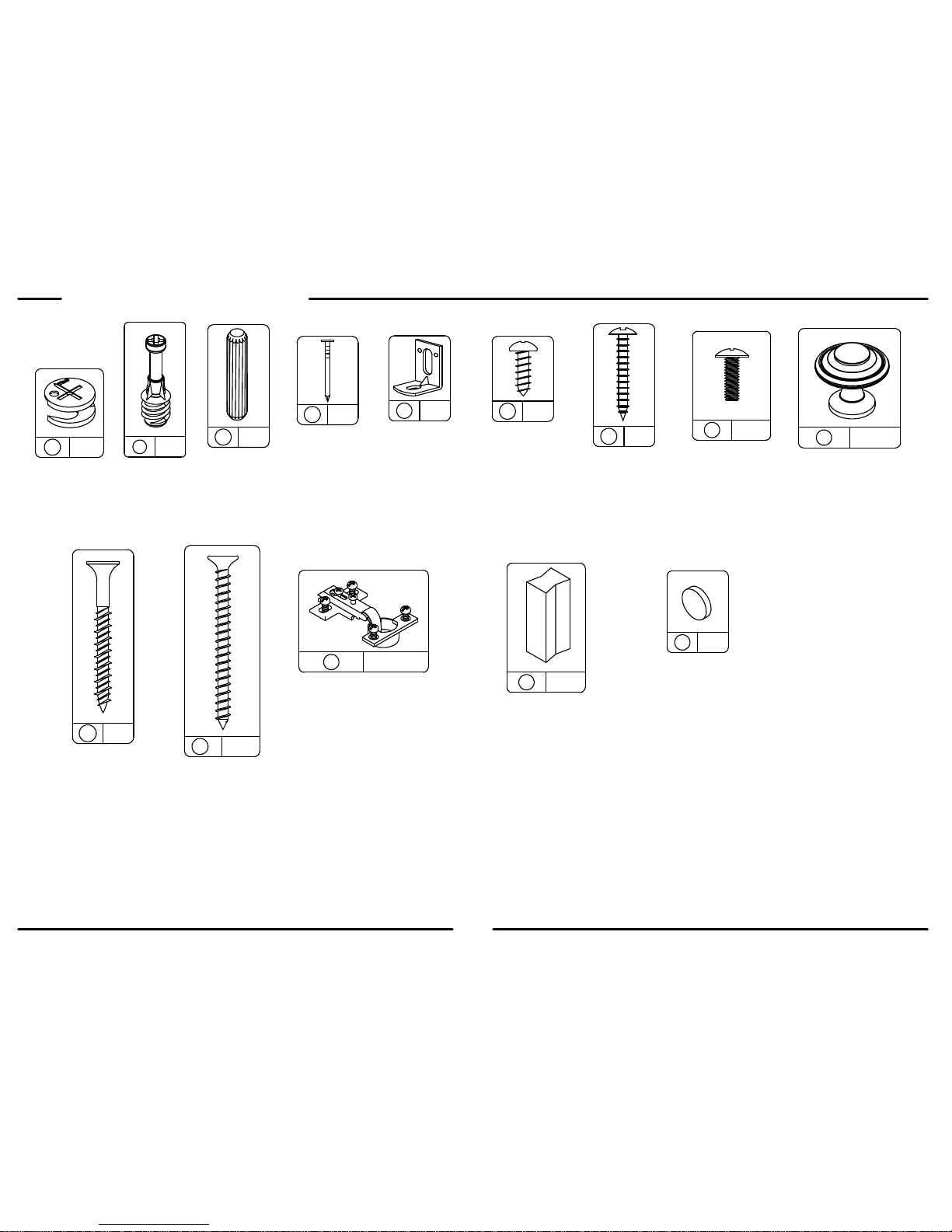

PARTS - PIEZAS - PIECES
x
56
#A53600
angle bracket
support de l'angle
anaquel del ángulo
x
6
12
#A12210
1/2" pan head
cabeza redondo 1/2"
tête ronde
x424
#A21110
nail
clavo
clou
tète plate 1 3/4"
cabeza plano 1 3/4"
1 3/4" flat head
x
#A13410
10 4
x
2
14
cam bolt
#A22510
perno de leva
boulon de came
x
32
#A21600
wood dowel
pasador de madera
cheville bois
x
12 2
A65615
hinge
bisagra
charniere
x
13 4
A22895
dovetail
cle queue d'aronde
llave cola de pato
x
91
A52460
knob
perilla
bouton
x
14 2
A89210
rubber bumper
tope de goma
butoir en caoutchouc
x
81
A17250
5/8" screw
tornillo 5/8"
vis 5/8"
x
11
8
#A13710
2" pan head
cabeza redondo 2"
tête ronde 2"
x
7
4
#A12810
1" pan head
cabeza redondo 1"
tête ronde
1"
x
#A22570
cam lock
cerradura de leva
serrure de came
114
B345665213PCOM2
5 /20
?? www.ameriwood.com ??
2
3½ turn to fully
lock.
½ se vuelven a
totalmente
cerradura.
½ tour pour
verrouiller
complètement.
4
Tighten to fully seat. Do not over
tighten.
Apriétese a totalmente asiento. No
haga encima de apriétese.
Serrez pour mettre le siège bien en
place. Ne pas trop serrer.
Proper orientation of cam.
La orientación apropiada de leva.
Bonne orientation de la came.
1
This illustration shows how the CAM fastening system works.
Esta ilustración muestra el sistema de fijación de leva y como funciona.
Cette illustration montre le système de fixation CAME et son fonctionnement.
Lock
Apretar
Serrer
Titus
Titus
Titus
1
B345665213PCOM2
6 /20
?? www.ameriwood.com ??
x
2
6
2
2
A
B
x
14
1
1
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
2
B345665213PCOM2
7 /20
?? www.ameriwood.com ??
C
D
1
x
12 2
Loosen to seperate
Desajuste para separar
Desserrez pour separer
12
1
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
x
14
3
B345665213PCOM2
8 /20
?? www.ameriwood.com ??
x
2
4
2
E
4
B345665213PCOM2
9 /20
?? www.ameriwood.com ??
F
1
x
14
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
1
5
B345665213PCOM2
10 /20
?? www.ameriwood.com ??
L
x
32
3
3
1
x
12
Proper orientation of CAM LOCK
Posición correcta de la cerradura de leva.
Bonne orientation de la SERRURE DE CAME
1
