Ameriwood 1215207PCOM Manuel utilisateur

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and ollow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones in eriores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les en ants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

I a part is missing or damaged, please visit our website or call our toll- ree customer

service line. We will gladly ship your replacement parts FREE o charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia?

Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll ree:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por avor tenga esta manual listo.

Pour un service rapide et iable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B341215207PCOM

1215207PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

B341215207PCOM

3 /30

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

left panel

panel izquierdo

panneau gauche

31215207010

right panel

panel derecho

panneau droit

31215207020

kick

retroceso

plaque de poussée

31215207130

CDEF

GHIJ K

top partition

partición superior

partition supérieure

31215207030

shelf

estante

étagère

31215207070

top

cime

dessus

31215207050

bottom

fondo

fond

31215207060

bottom partition

partición de fondo

partition de fond

31215207040

left front leg

pata delantera izquierda

patte avant gauche

31215207080

right front leg

pata delantera derecho

patte avant droit

31215207090

left rear leg

pata trasera izquierda

jambe arrière gauche

31215207100

right rear leg

pata trasera derecho

jambe arrière droit

31215207110

valance

cenefa

valance

31215207120

4 side aprons

4 faldones laterales

4 tabliers

31215207140

left drawer front

frente del cajón izquierdo

façade de tiroir gauche

31215207150

right drawer front

frente del cajón derecho

façade de tiroir droit

31215207160

N O P

B341215207PCOM

4 /30

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

2 left drawer sides

2 lados izquierdos del cajon

2 côté gauche de tiroir

31728302170

2 right drawer sides

2 lados derechos del cajon

2 côté droit de tiroir

31728302180

2 drawer spacers

2 espaciadores de cajón

2 espaceurs de tiroir

31215000210

2 drawer bottoms

2 cajones inferiores

2 fonds de tiroir

31215302200

back panel

panel trasero

panneau arriere

K121520700

2 drawer backs

2 cajones trasero

2 dos du tiroir

31215302190

right cabinet memberleft cabinet member left drawer runner right drawer runner

corredera de mueble derechacorredera de mueble izquierda deslizador izquierdo de cajón deslizador derecha de cajón

111

1 2

#A56030

c dba

glissière gauche du cabinet glissière droite du cabinet coulisse gauche du tiroir coulisse droite du tiroir

3 1

#A43600

adjustable leg

patas ajustable

patte ajustable

#A43610

leg mount

montaje de las patas

montant de patte

6 14

#A22500

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

8 8

#A22820

connector

conectador

raccord

#A52660

handle

el tirón

poignée

9 8

#A22810

connector bolt

perno del conectador

boulon de reccordement

2 4

#A54220

drawer bracket

soporte de caón

support de tiroir

QRS

This piece is paperboard construction. It is not made from wood but is required for the

assembly of your unit.

Esto pedazo son la construcción del cartón. Ello no son hecho de madera, pero se

requlere para la asamblea de su unidad.

Ces peèce sont de construction en carton. Alle ne sont pas fabriquées de bois, mais

nécessaires pour l'assemblage de votre meuble.

B341215207PCOM

5 /30

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

11 2

#A21520

compression dowel

clavija de compresion

goujon de compression

x15 4

#A53600

angle bracket

support de l'angle

anaquel del ángulo

18 8

#A11600

1-1/4" flat head

cabeza plano 1-1/4"

tête plate 1-1/4"

x20 27

#A21110

nail

clavo

clou

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" lat head

#A13410

10 8

½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

x20

#A11080

7/16" cabeza plano

7/16" flat head

7/16"

tête plate

#A12120

7/16" pan head

cabeza redondo 7/16"

tête ronde

7/16"

#A12940

1-1/8" pan head

cabeza redondo 1-1/8"

tête ronde

1-1/8"

14 4

#A13210

1-1/2" flat head

cabeza plano 1-1/2"

tête plate 1-1/2"

13 4

#A12950

1-1/8" flat head

cabeza plano 1-1/8"

tête plate 1-1/8"

x19 4

#A17400

7/8" machine screw

tornillo

7/8"

vis

7/8"

21 6

#A80250

shelf support

soporte de tablero

support de la tablette

#B64387

TV Warning Label

Etiqueta de advertencia de TV

Étiquette d'avertissement de TV

------------------

B341215207PCOM

6 /30

?? www.ameriwood.com ??

9 4

8 4

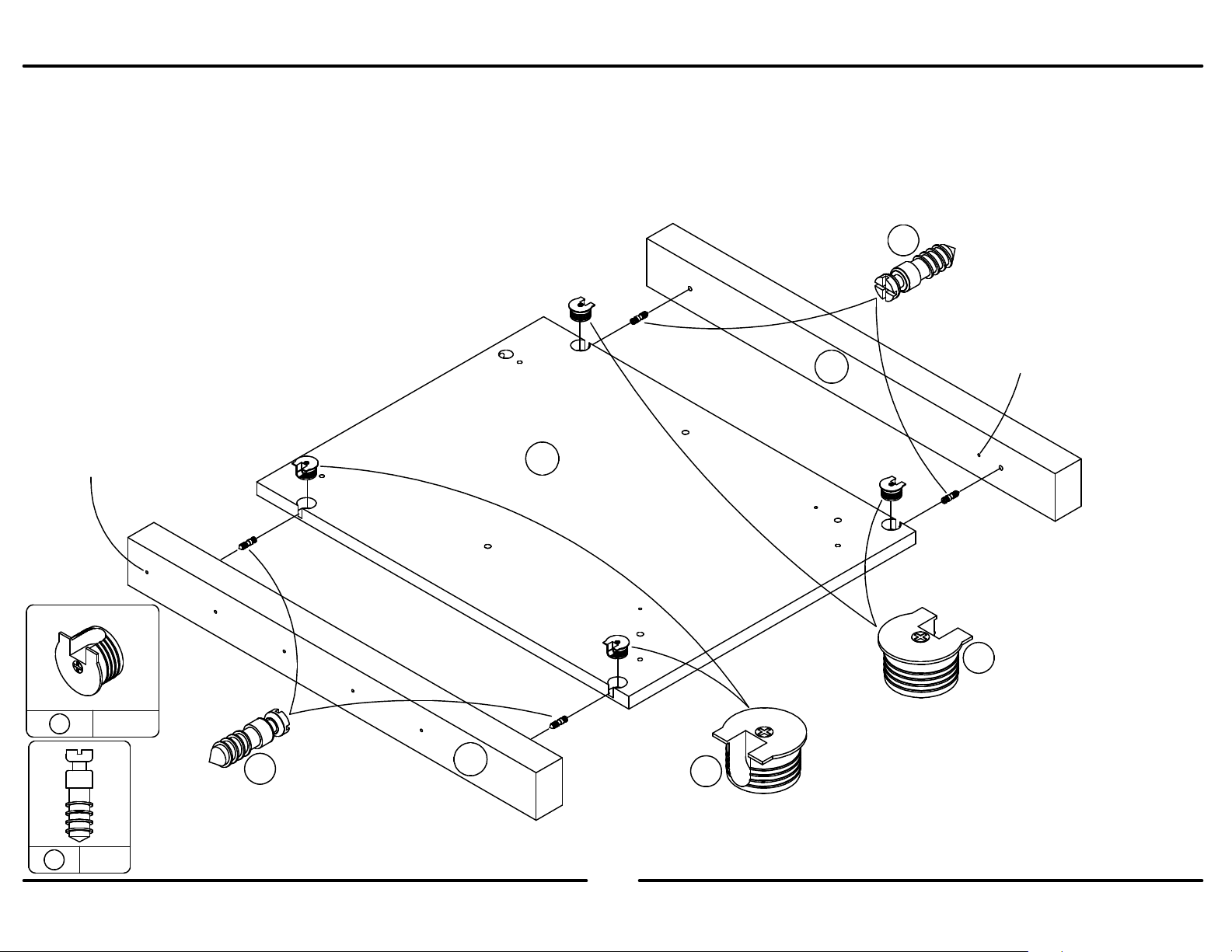

Insert connectors (8) into left panel (A) as shown. Screw two connector bolts (9) into both the left front leg (H) and left rear leg (J) as shown. Press legs

against panel (A) so connector screws (9) engages the connectors (8). Turn the screw in the center of the connector (8) clockwise to lock in place.

Inserte los conectores (8) en el panel izquierdo (A) como se muestra. Atornille dos tornillos del conector (9) en la pata delantera izquierda (H) y la pata

trasera izquierda (J) como se muestra. Presione las patas contra el panel (A) para que los tornillos del conector (9) Encaje los conectores (8). Gire el tornillo

en el centro del conector (8) para trabarlo en su lugar.

Insérez les connecteurs (8) dans le panneau de gauche (A) comme indiqué. Visser les deux boulons de connecteurs (9) dans le pied avant gauche (H) et la

patte arrière gauche (J) comme indiqué. Appuyer sur jambes contre le panneau (A) afin que les vis de fixation (9) engage les connecteurs (8). Tourner la vis

dans le centre du connecteur (8) vers la droite pour verrouiller en place.

Pilot hole in front leg (H)

closer to the bottom.

Orificio piloto en el frente de la

pierna (H) más cerca a la

parte inferior.

Trou à l'avant des jambes (H)

plus près vers le bas. Pilot hole closet to top

edge.

Armario de orificio

piloto al borde superior.

Placard avant-trou à

bord supérieur.

You may need to lightly tap connectors (8) with a hammer to

seat into holes.

Necesitará golpee suavemente los conectores (8) con un

martillo para asentar en los agujeros.

Vous devrez peut-être taper légèrement les connecteurs (8)

avec un marteau pour insérer dans les trous.

B341215207PCOM

7 /30

?? www.ameriwood.com ??

Insert connectors (8) into right panel (B) as shown. Screw two connector bolts (9) into both the right front leg (I) and right rear leg (K) as shown.

Press legs against panel (B) so connector screws (9) engages the connectors (8). Turn the screw in the center of the connector (8) clockwise to

lock in place.

Inserte los conectores (8) en el panel derecho (B) como se muestra. Atornille dos tornillos del conector (9) en la pata delantera derecha (I) y la

pata trasera derecha (K) como se muestra. Presione las patas contra el panel (B) para que los tornillos del conector (9) Encaje los conectores (8).

Gire el tornillo en el centro del conector (8) para trabarlo en su lugar.

8 4

9 4

9Pilot hole in front leg (I)

closer to the bottom.

Orificio piloto en el frente

de la pierna (I) más cerca

a la parte inferior.

Trou à l'avant des jambes

(I) plus près vers le bas.

You may need to lightly tap connectors (8) with a

hammer to seat into holes.

Necesitará golpee suavemente los conectores (8)

con un martillo para asentar en los agujeros.

Vous devrez peut-être taper légèrement les

connecteurs (8) avec un marteau pour insérer

dans les trous.

Pilot hole closet to top

edge.

Armario de orificio

piloto al borde superior.

Placard avant-trou à

bord supérieur.

Insérer les connecteurs (8) dans le panneau droit (B) comme indiqué.

Visser les deux boulons de connecteurs (9) sur le pied avant droit (I) et la

jambe arrière droite (K) comme indiqué. Appuyer sur jambes contre la

paroi (B) afin que les vis de fixation (9) engage les connecteurs (8).

Tourner la vis dans le centre du connecteur (8) vers la droite pour

verrouiller en place.

B341215207PCOM

8 /30

?? www.ameriwood.com ??

Finished Edge

Borde Acabado

Bord Fini

Finished Edge

Borde Acabado

Bord Fini

Attach two side aprons (N) to both the left panel (A) and right panel (B) as shown.

Instale dos faldones laterales (N) tanto el panel de la izquierda (A) y el panel derecho (B) como se muestra.

Fixez deux tabliers (N) à la gauche (A) et à droite de l'écran (B).

12 12

B341215207PCOM

9 /30

?? www.ameriwood.com ??

17 x3

14 2

1a 14

Pilot hole closet the front edge.

Orificio piloto el borde frontal del armario.

Avant-trou de placard le bord avant.

Attach drawer spacer (U) first.

Conecte primero el espaciador de cajón (U).

Fixer d'abord entretoise tiroir (U).

B341215207PCOM

10 /30

?? www.ameriwood.com ??

17 x3

14 2

Attach drawer spacer (U) first.

Conecte primero el espaciador de cajón (U).

Fixer d'abord entretoise tiroir (U).

Pilot hole closet the front edge.

Orificio piloto el borde frontal del armario.

Avant-trou de placard le bord avant.

Autres manuels Ameriwood Mobilier d'intérieur

Ameriwood

Ameriwood 5514301PCOM Manuel utilisateur

Ameriwood

Ameriwood 9294196COM Manuel utilisateur

Ameriwood

Ameriwood 9155 Manuel utilisateur

Ameriwood

Ameriwood 5668308PCOM Manuel utilisateur

Ameriwood

Ameriwood 5660306PCOM Manuel utilisateur

Ameriwood

Ameriwood 1870012COM Manuel utilisateur

Ameriwood

Ameriwood 7224012PCOM Manuel utilisateur

Ameriwood

Ameriwood 9402328WP Manuel utilisateur

Ameriwood

Ameriwood Basics 7391015COM Manuel utilisateur

Ameriwood

Ameriwood Essential Home Grayson 6 Drawer Dresser Manuel utilisateur

Ameriwood

Ameriwood 5187012YCOM Manuel utilisateur

Ameriwood

Ameriwood 5669323PCOM Manuel utilisateur

Ameriwood

Ameriwood BASICS 7641342COM Manuel utilisateur

Ameriwood

Ameriwood 9867303KP Manuel utilisateur

Ameriwood

Ameriwood 9652301EBLP Manuel utilisateur

Ameriwood

Ameriwood Altra 1789308S Manuel utilisateur

Ameriwood

Ameriwood System Build 7156401PCOM Manuel utilisateur

Ameriwood

Ameriwood 9425052 Manuel utilisateur

Ameriwood

Ameriwood COSCO 7448059P Manuel utilisateur

Ameriwood

Ameriwood 5519012PCOM Manuel utilisateur

Ameriwood

Ameriwood AX1 9293096COM Manuel utilisateur

Ameriwood

Ameriwood BASIC 7641320COM Manuel utilisateur

Ameriwood

Ameriwood 5947220T Manuel utilisateur

Ameriwood

Ameriwood 5206015GM Manuel utilisateur

Manuels Mobilier d'intérieur populaires d'autres marques

Homelegance

Homelegance California 1662PEK-1CK Manuel utilisateur

Osmond Ergonomics

Osmond Ergonomics FLO Manuel utilisateur

OVE

OVE ELOISE 42 Manuel utilisateur

overstock

overstock MF286255 Manuel utilisateur

Sonoma

Sonoma 160-801 Manuel utilisateur

BOLERO

BOLERO Wicker Side Chair CF158 Guide d'installation

Coaster

Coaster 4799N Manuel utilisateur

Stor-It-All

Stor-It-All WS39MP Manuel de programmation

Lexicon

Lexicon 194840161868 Manuel utilisateur

Next AMELIA NEW 462947 Manuel utilisateur

Furinno

Furinno 18089 Manuel utilisateur

Munchkin

Munchkin Push to Close MK0001 Manuel utilisateur

impekk

impekk Manual II Manuel utilisateur

Elements

Elements Ember Nightstand CEB700NSE Manuel utilisateur

JWA

JWA CARY 68429 Manuel utilisateur

VIPACK

VIPACK AMORI AMKB9014 Manuel utilisateur

Anthro

Anthro GT03 Series Manuel utilisateur

Rowico

Rowico SANNA Manuel utilisateur
