Ameriwood 1214303PCOM Manuel utilisateur

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance? Nesacitas partes o

Asistancia? Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais: 1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B341214303PCOM1

1214303PCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

A Dorel Company

MERIWOOD

INDUSTRIES

B341214303PCOM1

3 /20

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

ABCDE

FGH

left panel

panel izquierdo

panneau gauche

31214303010

right panel

panel derecho

panneau droit

31214303020

center top

parte superior central

panneau supérieur central

31214303050

center bottom

centro de abajo

tablette centrale stationaire

31214303080

left partition

cloison izquierdo

cloison gauche

31214303030

right partition

cloison derecho

cloison droite

31214303040

left top

parte superior izquierda

panneau supérieur gauche

31214303060

right top

parte superior derecha

panneau supérieur droit

31214303070

2 side bottoms

2 lados del a parte inferior

2 panneaux inférieurs latéraux

31214303090

B341214303PCOM1

4 /20

?? www.ameriwood.com ??

PARTS - PIEZAS - PIECES

center adjustable shelf

centro de la repisa ajustable

étagère centrale réglable

31214303100

2 side adjustable shelves

2 lados ajustables de la repisa

2 étagères latérales réglables

31214303110

2 doors

2 puertas

2 portes

31214303120

center apron

delantro central

tablier central

31214303130

2 side aprons

2 lados delanteros

2 tabliers latéraux

31214303140

left molding

molde izquierdo

moulure gauche

31214303150

right molding

molde derecho

moulure droite

31214303160

2 partition moldings

2 molduras de particion

2 moulures de cloison

31214303170

center shelf molding

moldedura de la repisa central

moulure d'étagère

31214303180

center kick

parte central

plaque de poussée centrale

31214303190

2 side kicks

2 lados

2 plaques de poussée

31214303200

tv rail

carril tv

rail de téléviseur

31214303210

B341214303PCOM1

5 /20

?? www.ameriwood.com ??

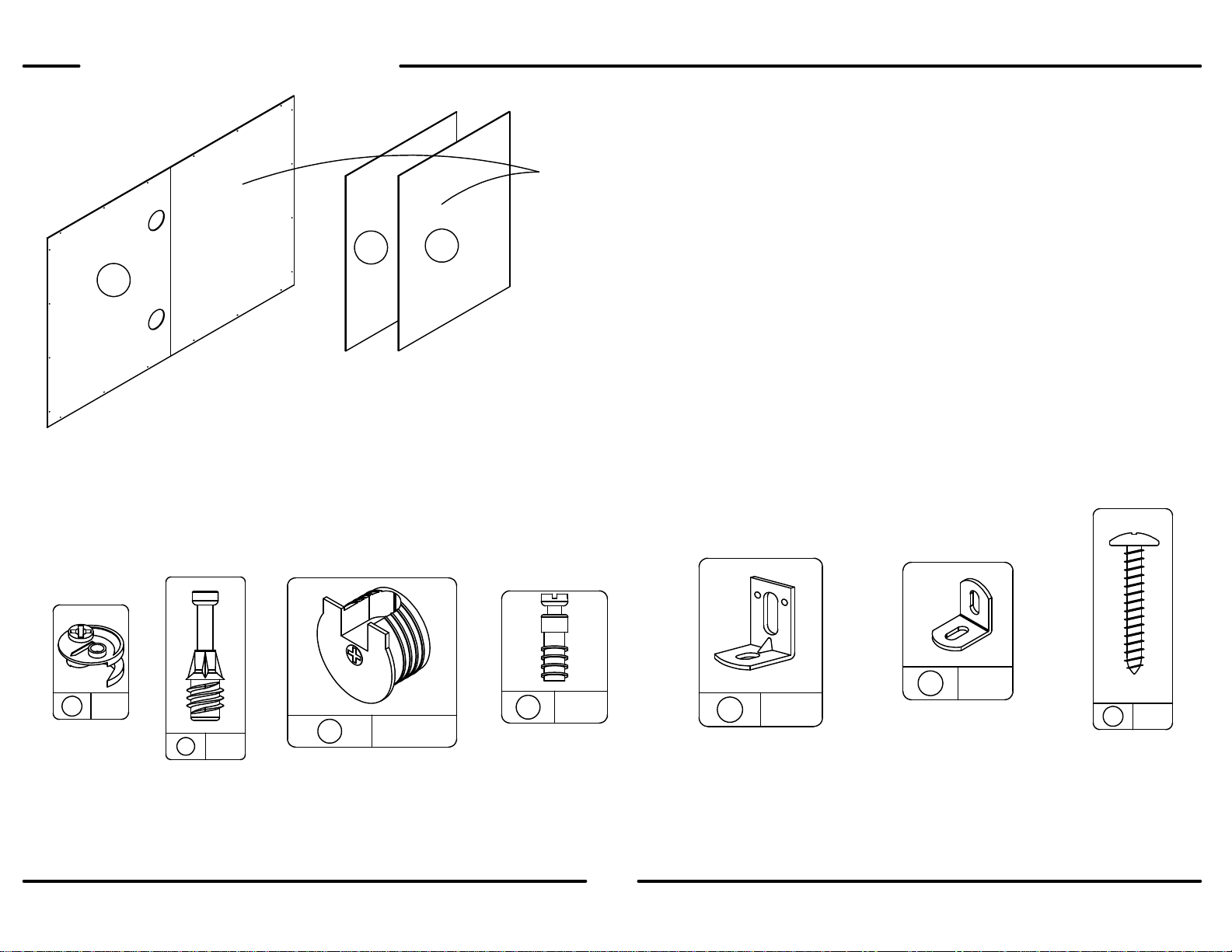

PARTS - PIEZAS - PIECES

120

#A22500

cam lock

cerradura de leva

serrure de came

cam bolt

#A22510

perno de leva

boulon de came

#A22820

connector

conectador

raccord

#A53840

small angle bracket

soporte de angulo pequeño

petit équerre

center back panel

panel de atrás del centro

panneau central arrière

K121430350

These pieces are paperboard construction.

They are not made from wood, but are required for the

assembly of your unit.

Estos pedazos son la construcción del cartón. Ellos

no son hecho de madera, pero se requirere para la

asamblea de su unidad.

Ces pièces sont de construction en carton. Elles ne

sont pas fabriquées de bois, mais nécessaires pour

l'assemblage de votre meuble.

#A22810

connector bolt

perno del conectador

boulon de raccordement

513

#A53600

angle bracket

équerre

anaquel del ángulo

2 side back panels

2 paneles laterales traseros

2 panneaux latéraux arrière

K121400000

1-1/8" pan head

1-1/8"cabeza redondo

1-1/8" vis

#A12940

VWW

B341214303PCOM1

6 /20

?? www.ameriwood.com ??

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fully seat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour bien mettre en place.

Ne pas serrer excessivement.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

#A12210

1/2" pan head

cabeza redondo 1/2"

tête ronde

x10 12

#A80250

shelf support

soporte de tablero

support de la tablette

x11 4

#A17500

machine screw

tornillo

vis

12 40

#A21110

nail

clavo

clou butoir en caoutchouc

adhesivo de goma

rubber bumper

#A89210

14 x 2

#A52890

handle

el tirón

poignée

15 x 4

#A65640

hinge

bisagra

charniere

15b

15a Separate hinge plate

(15b) from the hinge

arm (15a).

Placa de la bisagra

separada (15b) del

brazo de la bisagra

(15a).

Séparez la plaque de

charnière (15b) du

bras de charnière

(15a).

steel dowel

#A21500

pasador de acero

goujon de acier

16 4

#A25400

flat washer

arandela

rondelle

B341214303PCOM1

7 /20

?? www.ameriwood.com ??

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

15a

15b

15b 15b

15b

Be sure the connector (3) is positioned as shown before

pushing into holes.

Esté seguro que el conectador (3) está colocado como se

muestra antes de empujar en los agujeros.

Assurez-vous que le raccord (3) est placé tel que montré

avant de le pousser dans les trous.

15b

x 4

B341214303PCOM1

8 /20

?? www.ameriwood.com ??

A B

After bolts insert into connectors (3), turn the screw(s) clockwise to lock in place.

Después que los pernos son insertados dentro de los conectadores (3), dé vuelta a los

tornillos a la derecha para asegurar en el lugar.

Après avoir inséré les boulons dans les raccords (3), tournez la (les) vis dans le sens

des aiguilles d'une montre pour la (les) verrouiller en place.

OAP

B341214303PCOM1

9 /20

?? www.ameriwood.com ??

Q and C to be even on this end.

Q y C para ser nivelados en el final

Q et C à égalité à cette extrémité.

54x

Q and D to be even on this end.

Q y D para ser nivelados en el final

Q et D à égalité à cette extrémité.

Dimples in angle brackets (5)

are to fit into groove in molding.

Agujeros en soportes

angulares (5) son para encajar

en la ranura del moldeo a

presión.

Les fossettes des équerres (5)

doivent s'adapter dans la

rainure de la moulure.

B341214303PCOM1

10 /20

?? www.ameriwood.com ??

112

Turn C and D over from previous step to attach the cam and cam bolt parts (1 and 2).

Gire C y D en el paso anterior para unir la leva y los pernos de las levas (1 y 2).

Retournez C et D de l'étape précédente pour fixer la came et les boulons de came (1 et 2).

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

Ix 2
