Ameriwood HOME 5187012YCOM Manuel utilisateur

WARNING ADVERTENCIA AVERTISSEMENT

Unit can tip over causing severe injury

or death.

Anchor unit to stud or wall.

DO NOT allow children to climb on unit.

Put heavy items on lower shelves or drawers.

Read and follow all assembly instructions.

Este mueble puede caerse por encima

causando daño serio o la muerte

Anolar el mueble a un espárrago muro.

NO dejar que los niños suben por encima del mueble.

Poner los articulos mas pesados en los tableros o cajones inferiores.

Leer y sequir todos de los instucciones para el montaje.

L'unité peut basculer et causer des

blessures graves ou la mort.

Fixez l'unité au mur ou à un montant.

Ne laissez PAS les enfants grimper sur le meuble

Déposez les pièces lourdes sur les tablettes ou tiroirs

du bas.

Lire et suivre toutes les instructions d'assemblage.

STOP

ALTO

ARRÊT

DO NOT RETURN PRODUCT TO THE STORE

NO REGRESAS ESTA PRODUCTO A LA TIENDA

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN

Individual stores do not stock parts.

Las tiendas no tiene partes.

Les magasins individuels ne gardent pas de pièces.

If a part is missing or damaged, please visit our website or call our toll-free customer

service line. We will gladly ship your replacement parts FREE of charge.

Si las partes están perdidas o dañadas Por favor visite nuestra página de Internet o

llame a nuestra línea de teléfono gratis de Servicio al Cliente. Nosotros le enviaremos

sus repuestos sin cargo adicional, serán totalmente gratis.

Si une pièce est manquante ou endommagée, veuillez visiter notre site web ou appelez

sans frais notre Service à la clientèle. Nous expédierons avec plaisir vos pièces de

rechange GRATUITEMENT.

Need Parts or

Assistance?

Nesacitas partes o

Asistancia?

Besoin de Pièces ou

d'assistance?

WWW.AMERIWOOD.COM/PARTS

or call toll free:

o llame a nuestra línea gratis:

ou appelez sans frais:1-800-489-3351

For prompt, reliable service; please have your assembly manual ready.

Para servicio mas rapido y reliable por favor tenga esta manual listo.

Pour un service rapide et fiable, s'il vous plaît ayez votre livret d'assembage en

main.

-KEEP FOR REFERENCE- -GUARDAR PARA REFERENCIA- -GARDEZ POUR RÉFÉRENCE-

B345187012JH00

5187012YCOM

Please Recycle

Recicle Por Favor

Réutilisez SVP

Dorel Home Furnishings, Inc.

3 /15

?? www.ameriwood.com ??

PARTS - PIEZAS- PIECES

fixed shelf

estante fijo

étagère fixe

T5187012040JH

top

cime

dessus

T5187012010JH

bottom

fondo

fond

T5187012020JH

divider

divisor

cloison

T5187012050JH

4legs

4 patas

4 pattes

T5187012060JH

3 8

TJH2102

connector

conectador

raccord

6 1

TJH2605

foot

pie

patte

tète plate 1 3/4"

cabeza plano 1 3/4"

1 3/4" flat head

TJH1008

2 aprons

2 delanteros

2 ceintures

T5188012030JH

518

TJH2216

cam cover

tapa de leva

l'abri de came

TJH2100

camlock

cerradura de leva

serrure de came

1 18

cam bolt

TJH2000

perno de leva

boulon de came

218

4 8

TJH2002

connector bolt

perno del conectador

boulon de raccordement

4 /15

?? www.ameriwood.com ??

3½ turn to fully

lock.

½ se vuelven a

totalmente

cerradura.

½ tour pour

verrouiller

complètement.

Tighten to fullyseat. Do not over

tighten.

Apriétese a totalmente asiento. No

haga encima de apriétese.

Serrez pour mettre le siège bien en

place. Ne pas trop serrer.

Proper orientation of cam.

La orientación apropiada de leva.

Bonne orientation de la came.

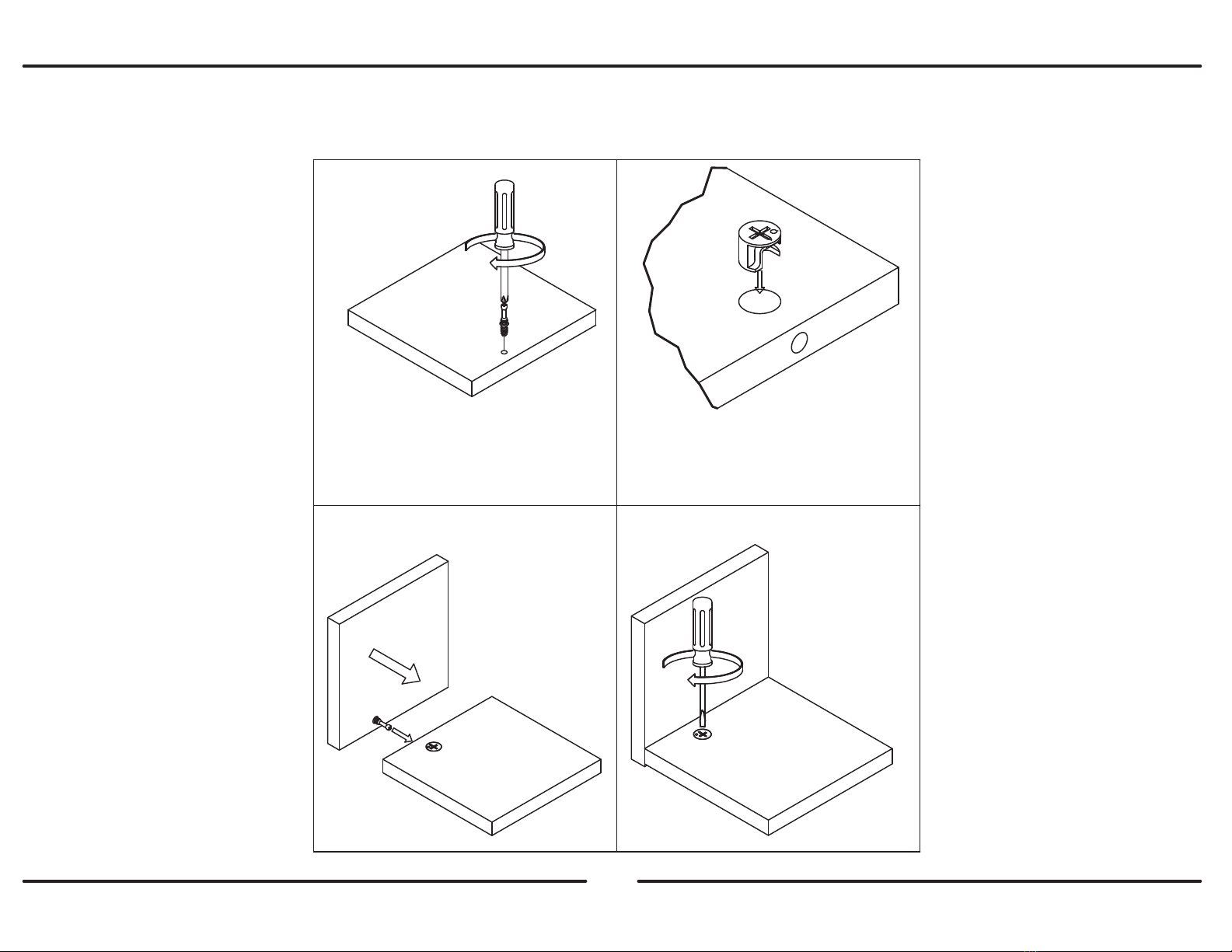

This illustration shows how the CAM fastening system works.

Esta ilustración muestra el sistema de fijación de leva y como funciona.

Cette illustration montre le système de fixation CAME et son fonctionnement.

Lock

Apretar

Serrer

Titus

5 /15

?? www.ameriwood.com ??

6 /15

?? www.ameriwood.com ??

3 8

6 1

Proper orientation of CONNECTOR

Orientación correcta del conector

Orientation correcte du connecteur

7 /15

?? www.ameriwood.com ??

Be sure cam locks are fully inserted into holes.

Asegúresede cerraduras estáplenamente insertados en agujeros.

Veuillez vous assurer que las serrures de came sont insérées complètemente dans les trous.

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

1 8

4 8

8 /15

?? www.ameriwood.com ??

Be sure cam locks are fully inserted into holes.

Asegúresede cerraduras estáplenamente insertados en agujeros.

Veuillez vous assurer que las serrures de came sont insérées

complètemente dans les trous.

1 10

Proper orientation of CAM LOCK

Posición correcta de la cerradura de leva.

Bonne orientation de la SERRURE DE CAME

9 /15

?? www.ameriwood.com ??

After you engage the connector (3) with the connector

bolt (4), turn the lock screw clockwise to lock in place.

Después de que usted el conector (3) con el perno

del conector (4), dé vuelta al tornillo de la cerradura a

la derecha para asegurar en el lugar.

Après avoir engagé le connecteur (3) avec le boulon

connecteur (4), tournez la vis de blocage dans le sens

des aiguilles d'une montre pour verrouiller en place.

UNLOCK

LOCK

APRETAR

DESAPRETAR

OUVRIR

SERRER

10 /15

?? www.ameriwood.com ??

1st

2nd

After you engage the connector (3) with the connector bolt (4),

turn the lock screw clockwise to lock in place.

Después de que usted el conector (3) con el perno del conector

(4), dé vuelta al tornillo de la cerradura a la derecha para

asegurar en el lugar.

Après avoir engagé le connecteur (3) avec le boulon connecteur

(4), tournez la vis de blocage dans le sens des aiguilles d'une

montre pour verrouiller en place.
