Alphacool EISBAER PRO Manuel utilisateur

ACCESSORIES ZUBEHÖR ACCESSOIRES

ALPHACOOL EISBAER PRO

Lisez les instructions de sécurité avant de commencer l‘installation.

DE Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.

EN Read the safety instructions before starting the installation.

1x Set

1700 / 2066 / 2011

Bracket / Halterung

1x Set

3647 Narrow

Bracket / Halterung

1x Set

TR4 / SP3 / sTRX4

Bracket / Halterung

1x Set

AMD AM4

Bracket / Halterung

2066 / 2011

Bolt / Bolzen

1x Set

3647 Square

Bracket / Halterung

TR4 / SP3 / sTRX4

Bolt / Bolzen

AM4

Screws / Schrauben / Vis

Pressure spring / Druckfeder /

Ressorts

3647

Screws / Schrauben / Vis

0,5mm Washer / Unterlegscheibe

/ Rondelle

2mm Washer / Unterlegscheibe /

Rondelle

M4 Knurled nuts / Rändelmuttern

/ Ècrous moletès

M4 Nuts / Muttern / écrous

M3x30mm

Per Fan / Pro Lüfter / Par Fan

M3x5mm

Per Fan / Pro Lüfter / Par Fan

16x

M3x6mm

1x Set

4189

Bracket / Halterung

6,5mm Spacers / Abstandshalter

/ L’entretoise

4189 Knurled nuts /

Rändelmuttern / Ècrous moletès

Thermal paste / Wärmeleitpaste /

Composé thermique

Allen key / Innensechskant / Clé

Allen

Tool / Outil

LGA 1700

Screws / Schrauben / Vis

LGA 1700

Backplate / Plaque arrière

EN DE FR

COMPATIBILITY KOMPATIBILITÄT COMPATIBILITÉ1.

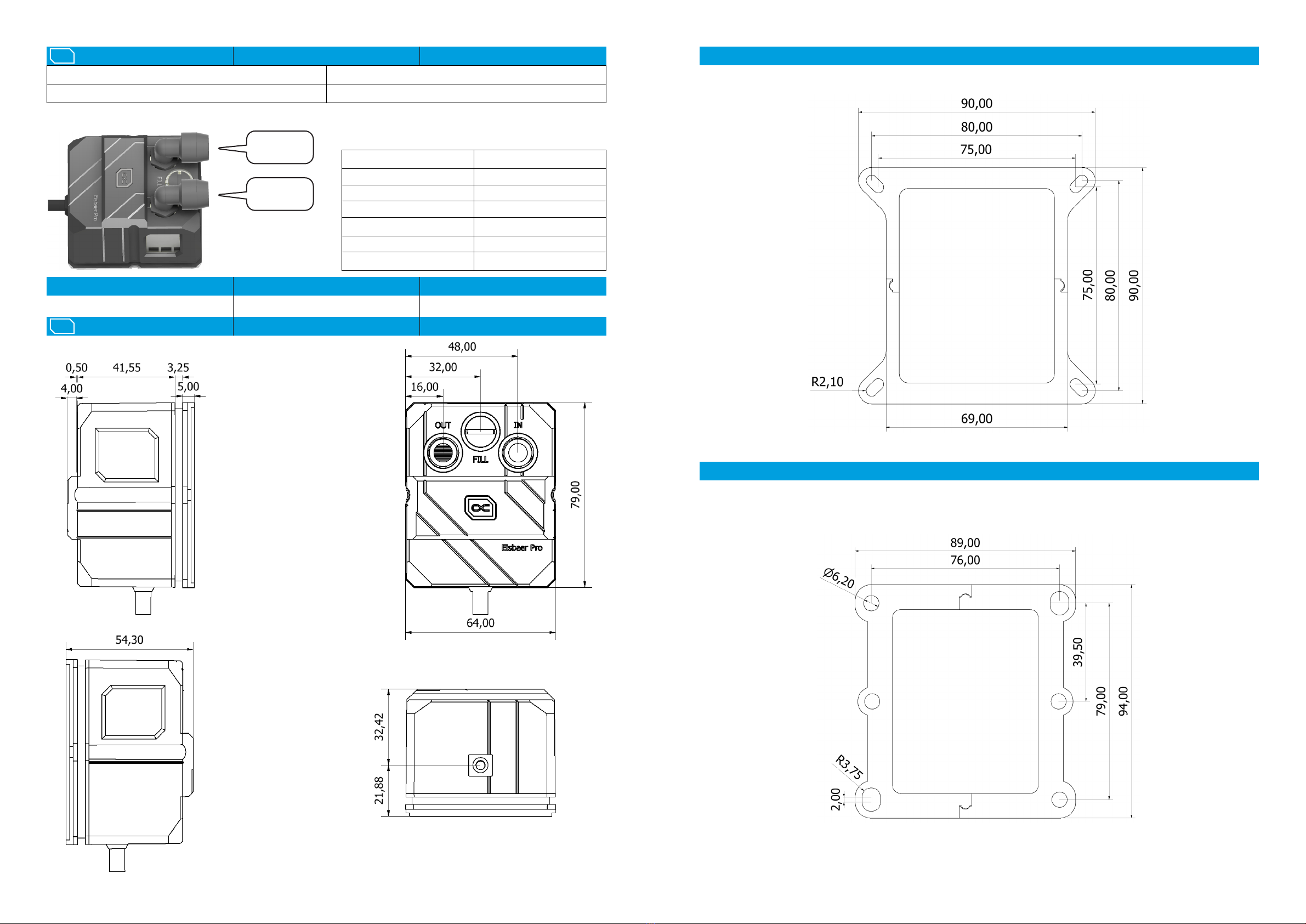

SIZE IN MM MAßE IN MM MENSURE EN MM2.

INTEL AMD

LGA 1700, 2011-3, 2066, 3647-0 Narrow / Square, 4189 AM4, TR4, sTRX4, sWRX8, SP3

Max. Connections Diameter: 18mm

Max. Durchmesser Anschlüsse: 18mm

Max. Diamètres des raccords: 18mm

Model range / Modellreihe /

Gamme de modèles: DC-LT 2

Voltage / Spannung / Voltage 12V DC

RPM (+/- 10%) 2800 RPM

Electricity / Strom / èlectricitè 0,3A

Performance / Leistung /

Performance 4W

L / H 75l/h

Delivery head / Förderhöhe /

Hauteur de refoulement 0,95m

EN DE FR

The specication of the pump was tested with

demineralised water. Die Spezikationen der Pumpe wurden mit

demineralisiertem Wasser getestet. La spécicité de la pompe a été testée avec

de l'eau déminéralisée.

OUT

INTEL LGA 1700, 2011, 2011-3, 2066

INTEL LGA 3647 SQUARE

INTEL LGA 3647 NARROW

AMD TR4 / sTRX4 / sWRX8 / SP3

AMD AM4

INTEL 4189

FILL PORT FÜLLPORT PORT DE REMPLISSAGE

EN DE FR

The ll port can be used to rell the Eisbaer

Pro if necessary. Der Fillport kann bei Bedarf zum Nachfüllen

der Eisbaer Pro verwendet werden. L'orice de remplissage peut être utilisé pour

remplir l'Eisbaer Pro si nécessaire.

CPU COOLER PREPARATION VORBEREITUNG CPU KÜHLER CPU RADIATEUR PRÈPARATION3.

EN DE FR

Remove the protective lm from the radiator

bottom. Entfernen Sie die Schutzfolie von dem

Kühlerboden. Retirez le lm de protection du fond du

radiateur.

CPU PREPARATION VORBEREITUNG CPU CPU PRÈPARATION5.

EN DE FR

After you have disassembled your old cooler,

rst clean the Hardware:

1. Remove residues of the thermal paste from

the CPU.

2. Use a cloth or cotton swabs to help. With

isopropanol alcohol, you can also remove

dried heat-conducting paste.

3. Apply a pea-sized blob of thermal paste to

the CPU.

4. Spread the paste with the aid of a plastic

strip or similar to form an even, thin layer

(<0,5mm layer thickness).

Nachdem Sie Ihren alten Kühler demontiert

haben, reinigen Sie zunächst die Hardware:

1. Entfernen Sie die Reste der

Wärmeleitpaste von der CPU.

2. Verwenden Sie ein Tuch oder

Wattestäbchen als Hilfe. Mit

Isopropanolalkohol können Sie auch

getrocknete Wärmeleitpaste entfernen.

3. Tragen Sie einen erbsengroßen Klecks

Wärmeleitpaste auf die CPU auf.

4. Verteilen Sie die Paste mit Hilfe eines

Plastikstreifens oder etwas ähnlichem zu

einer gleichmäßigen, dünnen Schicht

(<0,5mm Schichtdicke).

Une fois que vous avez démonté votre

ancienne refroidisseur, nettoyez d’abord le

matériel:

1. Enlever toute pâte conductrice de chaleur

résiduelle de l’untité CPU.

2. Utilisez un chiffon ou des cotons-tiges pour

vous aider. Avec l’alcool isopropanol, vous

pouvez également retirer la pâte

thermoconductrice séchée.

3. Appliquez une goutte de pâte thermique de

la taille d´un petit pois sur l’unité CPU.

4. Ètendre la pâte à l’aide d’une bande de

plastique ou similaire pour former une couche

mince et règulière (<0,5mm d’èpaisseur).

1. / 2.

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE6.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

INTEL LGA 2011, 2011-3, 2066

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted

identically.

Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

EN DE FR

2011/2066 Screw the bolt into the base, place

the cooler with the bracket on the base and x

it with pressure springs and nuts.

2011/2066 Bolzen in den Sockel eindrehen.

Den Kühler mit der Halterung auf den Sockel

setzen und mit den Druckfedern und Muttern

xieren.

Vissez les boulons 2011/2066 dans le socle,

placez le refroidisseur avec le support sur le

socle et xez-le avec des ressorts de pression

et des écrous.

4x 2066/2011 Bolzen / Bolt

4x M4 Knurled nuts /

Rändelmuttern / Ècrous moletès

Do not use tools, only tighten up hand-tight!

Kein Werkzeug benutzen, nur handfest anziehen!

Ne pas utiliser d’outils, ne serrez que la main!

4x Pressure spring / Druckfeder /

Ressorts

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE7.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

INTEL LGA 3647 NARROW / SQUARE

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted

identically.

Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

EN DE FR

Place the cooler with the holder on the Socket.

Fix it with the 3647 screws. First screw in the

screws in the outer corners, then the side

screws.

Den Kühler mit der Halterung auf den Sockel

setzen. Mit den 3647 Schrauben xieren.

Drehen Sie zunächst die Schrauben in den

äußeren Ecken ein, anschließend die

seitlichen Schrauben.

Placez le refroidisseur avec le support sur la

. Fixez-le avec les vis 3647. Serrez d’abord les

vis dans les coins extérieurs, puis les vis

latèrales.

4x 3647 Screws / Schrauben / Vis

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE8.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

AMD TR4 / sTRX4 / sWRX8 / SP3

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted

identically.

Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

EN DE FR

The TR4 / sTRX4 / sWRX8 / SP3 Screw the

bolt into the socket, place the cooler with the

bracket on the socket and x it with pressure

springs and nuts.

Die TR4 / sTRX4 / sWRX8 / SP3 Bolzen in

den Sockel eindrehen. Den Kühler mit der

Halterung auf den Sockel setzen und mit den

Druckfedern und Muttern xieren.

Vissez les boulons TR4 / sTRX4 / sWRX8 /

SP3 dans le socle. Placez le refroidisseur avec

le support sur le socle et xez-le avec les

ressorts de compression et les écrous.

4x TR4 / sTRX4 / sWRX8 / SP3

Bolzen / Bolt

4x M4 Knurled nuts /

Rändelmuttern / Ècrous moletès

Do not use tools, only tighten up hand-tight!

Kein Werkzeug benutzen, nur handfest anziehen!

Ne pas utiliser d’outils, ne serrez que la main!

4x Pressure spring / Druckfeder /

Ressorts

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE9.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

AMD AM4

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted

identically.

Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

EN DE FR

The AM4 screws are put through the springs,

washers and holders and xed with the M4

nut, then everything is mounted on the socket.

Die AM4 Schrauben werden durch die

Druckfedern, Unterlegscheiben und den

Halter gesteckt und mit der M4 Mutter

xiert, anschließend wird alles auf den

Sockel montiert.

Les vis AM4 sont passées á travers les

ressorts, les rondelles et les supports et xées

avec l’écrou M4, puis tout est monté sur le

socle.

4x 0,5mm Washer /

Unterlegscheibe / Rondelle

4x Pressure spring / Druckfeder /

Ressorts

4x 2mm Washer /

Unterlegscheibe / Rondelle

4x Nuts / Muttern / écrous

4x AM4 Screws / Schrauben / Vis

Do not use tools, only tighten up hand-tight!

Kein Werkzeug benutzen, nur handfest anziehen!

Ne pas utiliser d’outils, ne serrez que la main!

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE10.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

INTEL LGA 4189

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted

identically.

Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

EN DE FR

Place the spacers on the threaded bolts.

Place the cooler with the holder on the base.

Screw the knurled nuts crosswise onto the

threaded bolts in the outer corners.

Platzieren Sie die Abstandshalter auf die

Gewindebolzen. Setzen Sie den Kühler mit

der Halterung auf den Sockel. Drehen Sie die

Rändelmuttern kreuzweise auf die

Gewindebolzen in den äußeren Ecken ein.

Placez les entretoises sur les boulons letés.

Placez le refroidisseur avec le support sur le

socle. Vissez les écrous moletés en croix sur

les boulons letés dans les coins extérieurs.

4x 6,5mm Spachers /

Abstandshalter / l‘entretoise

4x 4189 Knurled nuts /

Rändelmuttern / Ècrous moletès

EN DE FR

Remove the protective lm from the

backplate. Entfernen Sie die Schutzfolie von der

Backplate. Retirez le lm de protection de la plaque

arrière.

BRACKET ASSEMBLY HALTERMONTAGE SUPPORT DE MONTAGE11.

SOCKET ASSEMBLY SOCKELMONTAGE INSTALLATION DU SOCLE

INTEL LGA 1700

EN DE FR

Select the appropriate holder and plug it

together. Both holders are mounted

identically.

Entsprechende Halterahmen wählen und

zusammenstecken. Beide Halterungen

werden identisch montiert.

Sélectionnez le cadre de maintien

correspondant et emboîtez-le. Les deux

supports sont montés de manière identique.

MAINBOARD SUPPLY MAINBOARD ANSCHLUSS CONNEXION À LA CARTE MÈRE12.

EN DE FR

Connect the pump directly to your mainboard,

either to a 3-pin or 4-pin. Schließen Sie die Pumpe direkt an das

Mainboard an. Entweder an einen 3-Pin oder

4-Pin Anschluss.

Connectez la pompe directement à votre carte

mère, soit sur un 3-pin ou 4-pin.

EN DE FR

The backplate is xed to the back of the

mainboard with the adhesive strips. The LGA

1700 screws are inserted through the

pressure springs, washers and the holder.

Then everything is mounted on the socket.

Die Backplate wird mit den Klebestreifen auf

der Rückseite des Mainboardes xiert. Die

LGA 1700 Schrauben werden durch die

Druckfedern, Unterlegscheiben und den

Halter gesteckt. Anschließend wird alles auf

den Sockel montiert.

La plaque arrière est xée à l'arrière de la

carte mère à l'aide des bandes adhésives. Les

vis LGA 1700 sont insérées à travers les

ressorts de pression, les rondelles et le

support. Ensuite, tout est monté sur le socle.

4x 2mm Washer /

Unterlegscheibe / Rondelle

4x M4 Nuts / Muttern / Ècrous

4x LGA 1700 Screws /

Schrauben / Vis

Do not use tools, only tighten up hand-tight!

Kein Werkzeug benutzen, nur handfest anziehen!

Ne pas utiliser d’outils, ne serrez que la main!

4x Pressure spring / Druckfeder /

Ressorts

Alphacool International GmbH

Marienberger Str. 1

D-38122 Braunschweig

Germany

Support: +49 (0) 531 28874 - 0

Fax: +49 (0) 531 28874 - 22

E-Mail: [email protected]

https://www.alphacool.com

General Managers: Andreas Rudnicki, Nathanael Draht, Fabian Noelte

WEEE-Reg.-Nr.: DE 54464644

Trade Register: Amtsgericht Braunschweig HRB 202390

VAT.ID.Nr.: DE270458421

Tax number: 13/207/02047

V.6.00-10.2021

Autres manuels Alphacool Matériel informatique

Alphacool

Alphacool EISBLOCK AURORA PLEXI 5700XT GAMING X Manuel utilisateur

Alphacool

Alphacool NexXxoS GPX Manuel utilisateur

Alphacool

Alphacool EISBLOCK AURORA ACRYL GPX-A RADEON RX 6700XT MERC 319 INCL.... Manuel utilisateur

Alphacool

Alphacool NexXxoS GPX-A 280-M01 Manuel utilisateur

Alphacool

Alphacool GPX-N 1660Ti M04 Manuel utilisateur

Alphacool

Alphacool EISBLOCK AURORA ACRYL GPX-N RTX 3070 VENTUS... Manuel utilisateur

Alphacool

Alphacool ES RTX A5000 Manuel utilisateur

Alphacool

Alphacool NexXxoS GPX-A 280-M09 Manuel utilisateur

Alphacool

Alphacool NexXxoS GPX-N 1080pro-M21 Manuel utilisateur

Alphacool

Alphacool GPX-N 1080-M17 Manuel utilisateur

Alphacool

Alphacool Core RX 7900XTX Reference Manuel utilisateur

Alphacool

Alphacool Eisbaer 280 Manuel utilisateur

Alphacool

Alphacool GPX A Vega pro M01 Manuel utilisateur

Alphacool

Alphacool GPX-N 1070-M04 Manuel utilisateur

Alphacool

Alphacool EISBLOCK GPX-N 2070 M03 Manuel utilisateur

Alphacool

Alphacool NexXxoS NVXP Manuel utilisateur

Alphacool

Alphacool EISBLOCK GPX-N 2080 Ti Manuel utilisateur

Alphacool

Alphacool NexXxoS GPX GPX-A 280-M11 Manuel utilisateur

Alphacool

Alphacool EISBLOCK AURORA ACRYL GPX-A RADEON RX 6800 XT / 6900 XT MERC... Manuel utilisateur

Alphacool

Alphacool EISBLOCK AURORA RTX-N 3090 TI SUPRIM X INCL.... Manuel utilisateur

Alphacool

Alphacool NexXxoS GPX-N 1080-M20 Manuel utilisateur

Alphacool

Alphacool GPX-N 980-M10 Manuel utilisateur

Alphacool

Alphacool Eisblock XPX Manuel utilisateur

Alphacool

Alphacool GPX-A 390-M04 Manuel utilisateur

Manuels Matériel informatique populaires d'autres marques

EMC2

EMC2 VNX Series Manuel du propriétaire

Panasonic

Panasonic DV0PM20105 Manuel utilisateur

Mitsubishi Electric

Mitsubishi Electric Q81BD-J61BT11 Manuel utilisateur

Gigabyte

Gigabyte B660M DS3H AX DDR4 Manuel utilisateur

Raidon

Raidon iT2300 Manuel utilisateur

National Instruments

National Instruments PXI-8186 Manuel utilisateur

Hauppauge

Hauppauge WinTV-HVR-2250 Manuel utilisateur

Kontron

Kontron CP6002 Manuel utilisateur

Manhattan

Manhattan 702843 Manuel utilisateur

Aphex

Aphex 230 Manuel utilisateur

AMD

AMD Phenom II Manuel d'exploitation

Intel

Intel NUC 12 Pro Manuel utilisateur

dbx

dbx Zone Pro 1260 Manuel utilisateur

Galaxy

Galaxy GHDX2-2430S-24F4D Manuel utilisateur

Intel

Intel AXXRMFBU4 Manuel utilisateur

Kontron

Kontron DIMM-PC/MD Manuel utilisateur

ST X-NUCLEO-SAFEA1B Mode d'emploi

STEINWAY LYNGDORF

STEINWAY LYNGDORF SP-1 Manuel utilisateur
