Alphacool EISBLOCK GPX-N 2080 Ti Manuel utilisateur
EISBLOCK GPX-N 2080 Ti / 2080 M02
2
3
5x pads
30 x 30 x 1,5 mm
6x pads
30 x 30 x 3 mm
ACCESSORIES
ZUBEHÖR
ACCESSOIRES
1x connector
2x o-rings
3x M3x10
4x M3x5
2x M3
8x M3x12
1x screw tool
2x screw plugs
1x aRGB cable
1x thermal
grease
1x hexagon key
4
Read the safety instructions before starting the installation.
Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.
Lisez les instructions de sécurité avant de commencer l‘installation.
DE
FR
EN
5
CHANGING THE CONNECTOR –ANSCHLUSS WECHSELN –CHANGER LE CONNECTEUR
CONNECTING LEDs –LEDs ANSCHLIEßEN –RACCORDER DES LEDs
PREPARING THE VIDEO CARD –VORBEREITEN DER GRAFIKKARTE –PRÉPARATION DE LA CARTE VIDÉO
MOUNTING THE COOLING BLOCK –KÜHLERMONTAGE –MONTAGE DU BLOC DE REFROIDISSEMENT
CUTTING PATTERNS –SCHNITTVORLAGE –MODÈLES DE DÉCOUPAGE
6
8
9
12
22
6
REQUIRED ACCESSORIES
BENÖTIGTES ZUBEHÖR
ACCESSOIRES REQUIS
1x connector
2x o-rings
3x M3x10
If you want to use the Eisblock in combination
with a NV Link bridge you have to install the
universal connector.
Begin by removing the cover on the preinstalled
connector. Unscrew the screws beneath it to
remove the connector.
Möchten Sie den Eisblock in Verbindung mit einer
NV Link Brücke verwenden, benötigen Sie den
mitgelieferten Universalanschluss.
Um diesen zu montieren, entfernen Sie zunächst
die Blende des vorinstallierten Anschlusses.
Drehen Sie die darunter befindlichen Schrauben
heraus, um den Anschluss abzunehmen.
Si vous souhaitez utiliser le Eisblock en
combinaison avec un pont NV Link, vous avez
besoin de la connexion universelle fournie.
Enlevez dans un premier temps le panneau du
connecteur préinstallé. Dévissez les vis en
dessous afin d’enlever le connecteur.
CHANGING THE CONNECTOR –ANSCHLUSS WECHSELN –CHANGER LE CONNECTEUR
1.
EN
DE
FR
7
If the o-rings are not preinstalled on the
connector, insert these into their respective
places. Fasten the connector with the three
included M3x10 screws.
Sollten die O-Ringe nicht im Anschluss
vorinstalliert sein, platzieren Sie diese in den
entsprechenden Führungen. Befestigen Sie den
Anschluss über die drei M3x10 Schrauben im
Lieferumfang.
Si les joints thoraciques ne sont pas installés dans
le connecteur, veuillez les poser maintenant.
Installez le connecteur à l’aide des trois vis M3x10
incluses dans la livraison.
CHANGING THE CONNECTOR –ANSCHLUSS WECHSELN –CHANGER LE CONNECTEUR
3.
2.
EN
DE
FR
8
To use the pre-installed lighting, connect the
LEDs to the supplied aRGB adapter cable.
Connect it to an aRGB controller (sold
separately) to control the LEDs.
You can connect additional aRGB LEDs to the
remaining 3-pin male connector.
Um die vorinstallierte Beleuchtung zu verwenden,
schließen Sie die LEDs an das mitgelieferte aRGB
Adapterkabel an. Verbinden Sie dieses mit einem
aRGB Controller (separat erhältlich) um die LEDs
anzusteuern.
An den übrigen 3-Pin male Stecker können Sie
zusätzliche aRGB LEDs anschließen.
Pour utiliser l'éclairage préinstallé, connectez les
LED au câble adaptateur aRGB fourni. Connectez-
le à un contrôleur aRGB (vendu séparément)
pour contrôler les LEDs.
Vous pouvez connecter des LED aRGB
supplémentaires au connecteur mâle 3 broches
restant.
CONNECTING LEDs –LEDs ANSCHLIEßEN –RACCORDER DES LEDs
PLEXI LIGHT ONLY
EN
DE
FR
9
Put the hardware on an antistatic mat. Begin
dismantling the original cooler and the original
backplate. Depending on the structure of the
cooler, remove the screws at the back of the card
and carefully unhook the fan connector first. If
the original cooler uses thermal glue,
extreme care should be taken as you can
easily damage parts. Pick up all the items
carefully. Next, clean the hardware of thermal
paste or pad residues with a solvent (e.g. alcohol).
Legen Sie die Hardware auf eine antistatische
Unterlage. Beginnen Sie mit der Demontage des
Original-Kühlers inkl. der Original-Backplate. Je
nach Aufbau des Kühlers sind zuerst die
Schrauben des Lüfters zu entfernen und die
Blenden zu lösen. Bei aufgeklebten Kühlern
ist äußerste Sorgfalt geboten. Es können
leicht Bauteile abgerissen werden. Heben Sie
alle Einzelteile sorgfältig auf. Reinigen Sie
anschließend die Hardware von Resten der
Wärmeleitpaste oder Pads mit einem Lösemittel
(z.B. Spiritus).
Posez le matériel sur un tapis antistatique.
Commencez par la démontage du refroidisseur
d’origine et de la plaque arrière d’origine. Selon la
configuration du radiateur les vis du ventilateur et
les caches doivent être enlevés d’abord. S’il
s’agit d’un refroidisseur collé il faut
travailler très doucement. Sinon des
composants peuvent s’arracher. Conservez
tous les pièces soigneusement. Ensuite, nettoyer
le matériel de résidus de la pâte thermique ou de
pads avec un solvant (alcool ménagère).
PREPARING THE VIDEO CARD –VORBEREITEN DER GRAFIKKARTE –PRÉPARATION DE LA CARTE VIDÉO
EN
DE
FR
10

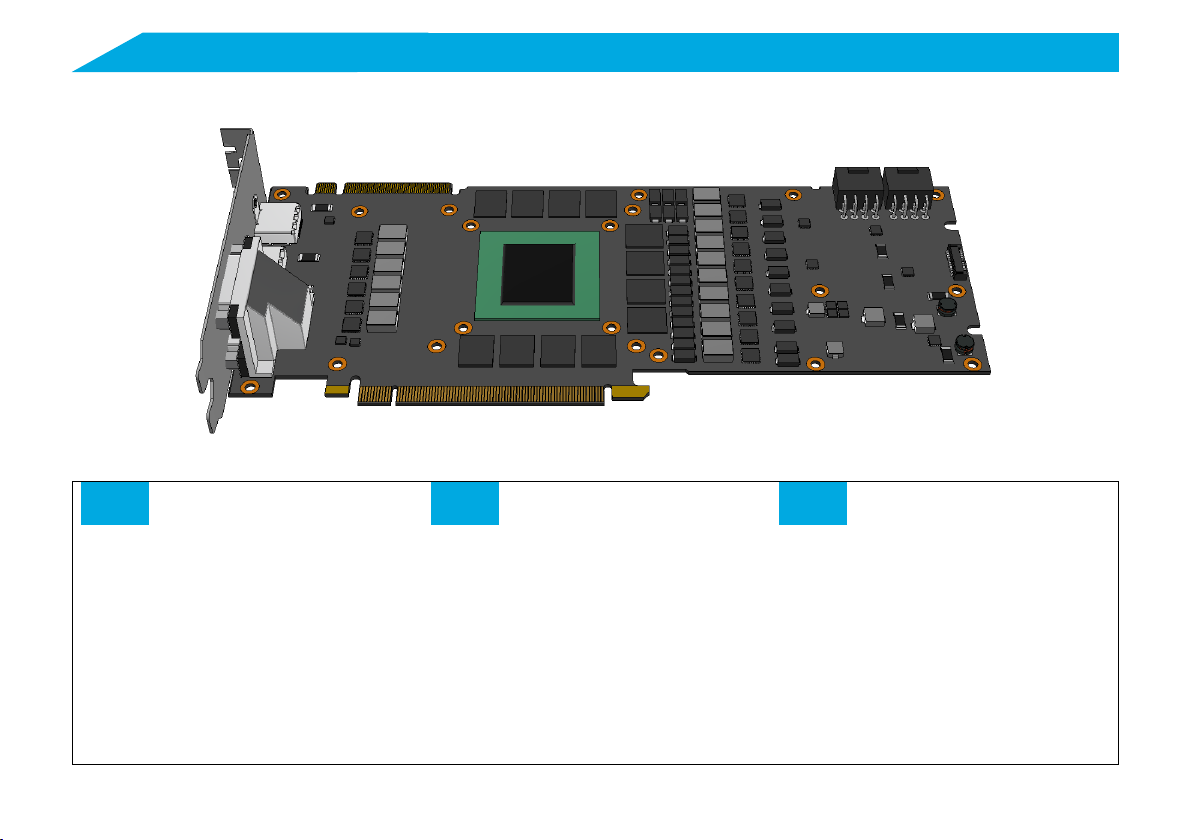

Before starting the cooler assembly, compare
your card with the picture above. The cooler is
constructed specifically for this layout.
Occasionally, graphics card manufacturers may
revise the design of their card slightly, causing the
cooler not to fit on later models. During
assembly, please make sure taller parts have
enough space around them and that the cooler
does not damage your graphics card.
Alphacool International GmbH is not liable
for assembly errors occurring due to
negligence, such as selecting an
incompatible cooler.
Bevor Sie mit der Montage des Kühlers beginnen,
vergleichen Sie Ihre Platine mit dem vorliegenden
Foto. Der Kühler wurde speziell für dieses Layout
konstruiert. Es kommt vor, dass
Grafikkartenhersteller über Revisionen den
Aufbau leicht abändern und damit der Kühler auf
spätere Modelle nicht mehr passt. Achten Sie
auch bei der Montage darauf, dass hohe Bauteile
frei liegen und der Kühler die Grafikkarte nicht
beschädigt.
Alphacool International GmbH haftet nicht
bei fahrlässigen Montagefehlern, wie die
Wahl eines inkompatiblen Kühlers.
Avant de commencer l’installation merci de
vérifier que votre carte ressemble bien a celle sur
l’image. Le refroidisseur a été conçu spécialement
pour cette disposition des composants. Il est
possible que le fabricant change des détails dans la
disposition de ses composants lors d’une révision
et que le bloc de refroidissement ne soit plus
compatible. Veillez lors de l’installation au fait que
les composants hauts ne touchent pas le bloc de
refroidissement et que le bloc n’endommage pas
la carte graphique.
Alphacool International GmbH n’est pas
responsable ni des erreurs d’installation ni
du choix d’un refroidisseur incompatible.
2080 Ti
PREPARING THE VIDEO CARD –VORBEREITEN DER GRAFIKKARTE –PRÉPARATION DE LA CARTE
VIDÉO
!
EN
DE
FR
