Alphacool Eisbaer 280 Manuel utilisateur

EISBAER

Alphacool Eisbaer

Eisbaer 280

Eisbaer 360

Eisbaer 240

Eisbaer 120

Intel Socket LGA 2011/2011-3/775/1366/1156/1155/1150/1151

AMD Socket AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+/G34/C32/604/771

Read the safety instructions before starting the installation.

Lesen Sie die Sicherheitshinweise, bevor Sie mit der Insatallation beginnen.

Lisez les instructions de sécurité avant de commencer l‘installation.

mounting kit

for 2011-3

Narrow ILM is

available separately

EAN: 4250197125314

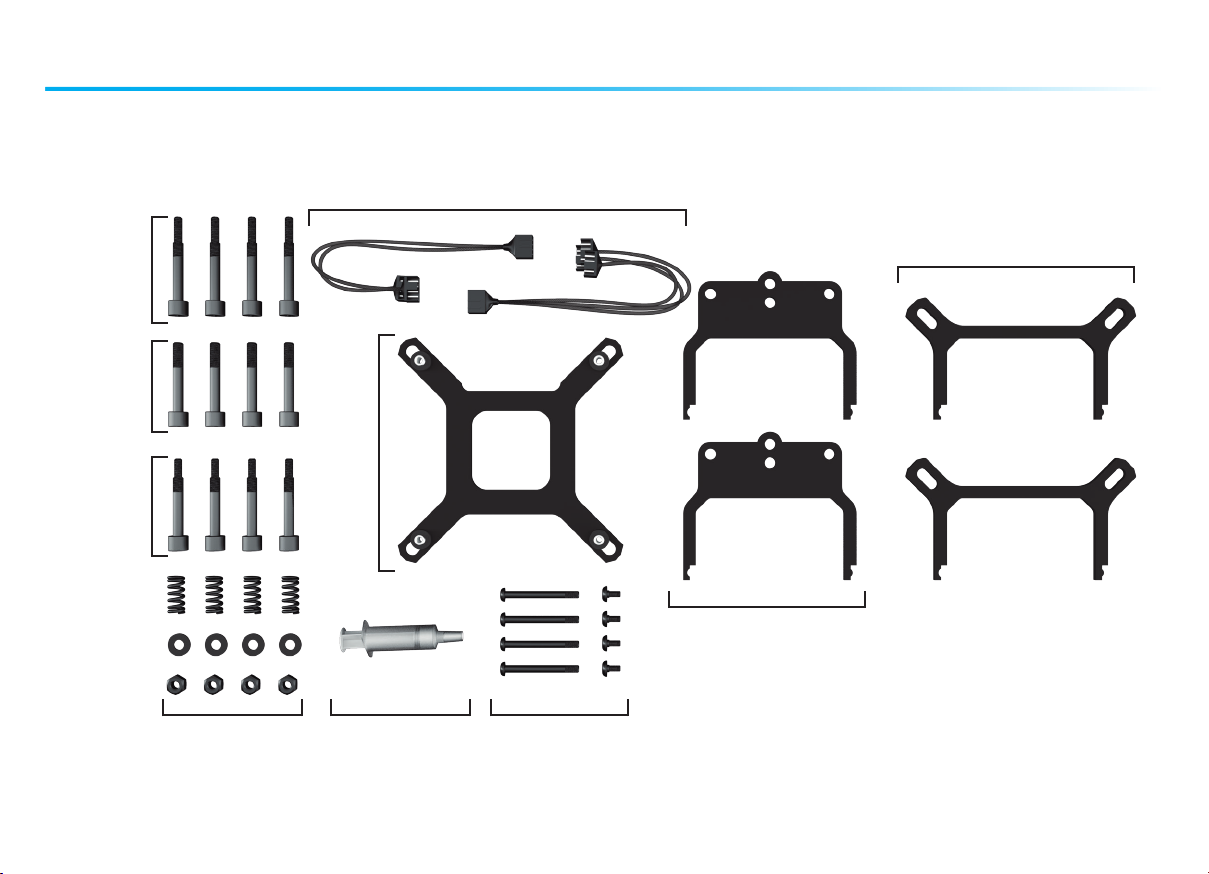

mounting material - Montagematerial - Matériel de montage

AMD

screws

Intel 2011 /

2011-3

screws

Intel 775 /

1156 / 1155 /

1150 / 1151 /

1366 screws

PWM-adapter

version varies depending on the product you purchased

Intel

backplate

springs + washers

+ nuts

thermal grease radiator screws

number varies depending on

the product you purchased

AMD bracket

Intel bracket

functionality / technology - Funktionsweise/ Technologie - fonctionnalité / technologie

Der Kühlerboden ist durchzogen von sehr feinen Kühln-

nen um eine optimale Kühlleistung zu erreichen. Direkt da-

rüber sitzt der Ausgleichsbehälter mit der Pumpe. Eine Öff-

nung zum Befüllen bendet sich auf der Oberseite. So kann

man leicht das System reinigen, neu befüllen und erweitern.

The base of the cooler is crossed with very ne cooling ns,

which ensure optimal cooling performance. The equalization tank

and pump sit directly above these. The upper side has an opening

for lling. This way the system is easy to clean, rell, and upgrade.

Sur le sol de refroidisseur des ailerons de refroidissement très

ns se passent pour atteindre une performance de refroidisse-

ment optimale. Directement à ce sujet se trouve le récipient de com-

pensation avec la pompe. Une ouverture à remplir se trouve sur l‘haut.

Ainsi on peut nettoyer facilement le système, élargir et remplir à neuf.

functionality / technology - Funktionsweise/ Technologie - fonctionnalité / technologie

Vollkupfer Radiator

Durch die Verwendung von Kupfer in allen wichtigen Bereichen,

wie der Vorkammer, den Kühlnnen und auch den dazugehöri-

gen Kanälen, wurde die Kühlleistung auf ein neues Niveau ge-

hoben. Dies bestätigen viele Tests von unabhängigen Medien.

Full copper radiator

Channels: Copper - Fins: Copper - Pre-chambers: Cop-

per - Everything which contributes to cooling and comes

into contact with water is copper - so the cooling capaci-

ty has been raised to a new level and is condent in all tests!

Radiateur du cuivre complêtement

Une performance fraîche sur un nouveau niveau était soule-

vée par l‘application du cuivre dans tous les secteurs import-

ants, comme la préchambre, les ailettes frais et aussi les can-

aux annexes. Beaucoup de tests indépendants conrment cela.

functionality / technology - Funktionsweise/ Technologie - fonctionnalité / technologie

Schnellverschlusskupplung

Die Schläuche sind mit Knickschutzfedern ummantelt um ein

abknicken und damit ein blockieren des Wasserlaufs zu ver-

hindern. Der Sicherheitsschnellverschluss aus Nylon bie-

tet eine einfache und schnelle Möglichkeit den Kreislauf zu

erweitern. So erreicht man die höchstmögliche Flexibilität.

Quick release Fitting

The hoses are wrapped in anti-kink springs in order to pre-

vent any bends which may block the ow of water. The nylon sa-

fety quick-closure offers a quick and simple way to expand the

circulation. This lets you achieve the highest possible exibility.

Fermeture rapide

Les tuyaux sont enrobés avec des ressorts anticoques. Avec cela

le fait de casser et le fait de bloquer le cours d‘eau est empêché. La

fermeture rapide de sécurité du nylon offre une possibilité de élar-

gir la circulation simple et rapide. Ainsi on atteint la exibilité haute.

Lüfter

Die Eiswind Lüfter wurden speziell für die Anforderungen von Ra-

diatoren angepasst und lassen sich über einen PWM-Anschluss

regeln. Damit alle Lüfter gleichzeitig über einen Anschluss gere-

gelt werden können, liegt ein entsprechendes Kabel bei. So las-

sen sich die Lüfter optimal nach eigenen Wünschen regeln.

Fans

The Eiswind cooling fans were specially adapted to the require-

ments of radiators and can be controlled through a PWM connec-

tor. The corresponding cable has been included so that all fans

can be controlled simultaneously by one connector. This way

the fans can be optimally controlled in whatever way you wish.

Ventilateurs

Les ventilateurs „Eiswind“ étaient adaptés spécialement sur les deman-

des par des radiateurs et se font régler d‘une correspondance PWM.

Pour que tous les ventilateurs puissent être réglés en même temps

avec une correspondance, un câble correspondant est joint. Ainsi les

ventilateurs peuvent être réglés optimale sur les propres souhaits.

functionality / technology - Funktionsweise/ Technologie - fonctionnalité / technologie

screw mounting - Schraubenmontage - montage de vis Step1

1. Choose proper bracket + screws

2. Plug bracket together

3.Attach screws + springs + washers + nuts to

the bracket

1. Passende Halterung + Schrauben wählen

2. Halterung zusammenstecken

3. Schrauben + Druckfedern + Unterlegscheiben

+ Muttern an Halterung befestigen

1. Sélectionner crochet + vis correspondant

2. Fixer le crochet

3.Attacher vis + ressorts + rondelles + écrous

au crochet

AMD

Intel

775

1366

1156

1155

1150

1151

2011

2011-3

10,5

7,5

UNC 6-32

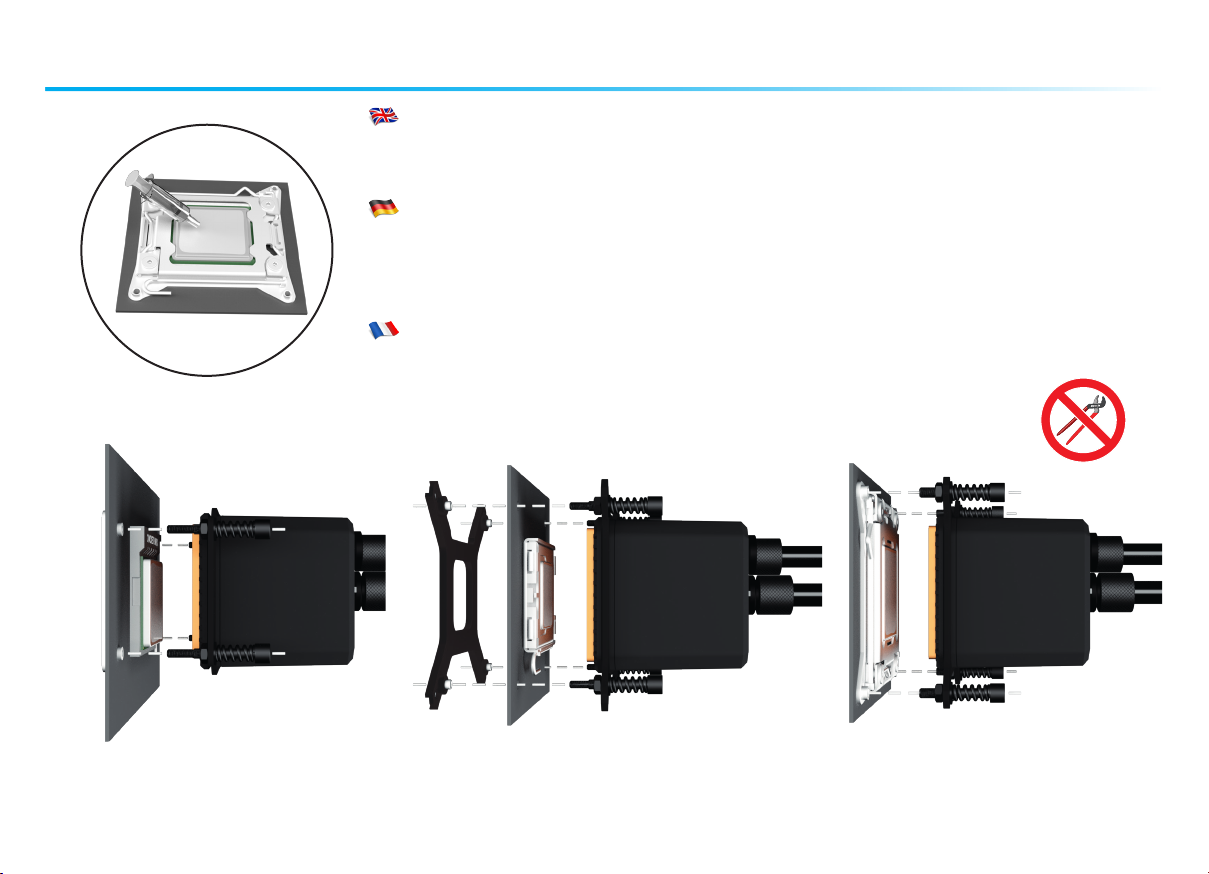

CPU mounting - CPU Montage - montage de CPU Step 2

1.Wärmeleitpaste auf CPU auftragen (< 0,5mm Schichtdicke)

2. Kühler am Sockel montieren ACHTUNG: AMD - eigene Backplate verwenden

Intel 1775/1366/156/1155/1150/1151 - mitgelieferte Backplate

verwenden

Intel 2011/2011-3 - keine Backplate erforderlich

1. Spread thermal grease on the CPU (< 0,5mm thickness)

2. Mount the cooler onto the socket CAUTION: AMD - use own backplate

Intel 775/1366/1156/1155/1150/1151 - use supplied backplate

Intel 2011/2011-3 - no backplate needed

1.Appliquer la graisse thermique sur le CPU (< 0,5mm épaisseur)

2. Assembler le refroidisseur sur le socle ATTENTION: AMD - utiliser propre contreplaque

Intel 775/1366/1156/1155/1150/1151 - utiliser contreplaque fournie

Intel 2011/2011-3 - contreplaque pas nécessaire

Intel 2011 - contreplaque pas nécessaire

AMD Intel 775/1366/1156/1155/1150/1151 Intel 2011/2011-3
