Alphacool Eisblock XPX Manuel utilisateur

Eisblock XPX

Read the safety instructions before

starting the installation.

Lesen Sie die Sicherheitshinweise, bevor Sie

mit der Installation beginnen.

Lisez les instructions de sécurité avant de

commencer l‘installation.

SCOPE OF DELIVERY

LIEFERUMFANG

CONTENU DE LA LIVRAISON 4

STRUCTURE

AUFBAU

STRUCTURE 6

INSTALLATION - MONTAGE - INSTALLATION

PREPARATION

VORBEREITUNG

PRÉPARATION 8

INTEL 2011 / -3 10

INTEL 1150/51, 1155/56, 1366, 775, 771, 604 12

AMD AM4 14

AMD AM3,AM3+,AM2,AM2+, FM1, FM2, FM2+,

G34, C32, 940, 939, 754 18

FINISHING TOUCH

DER LETZTE SCHLIFF

LATOUCHE FINALE 20

CONNECT TUBES

VERSCHLAUCHEN

CONNECTERTUYAUX 22

INDIVIDUALIZATION

INDIVIDUALISIERUNG

INDIVIDUALISATION 24

CONTENT - INHALT - CONTENU

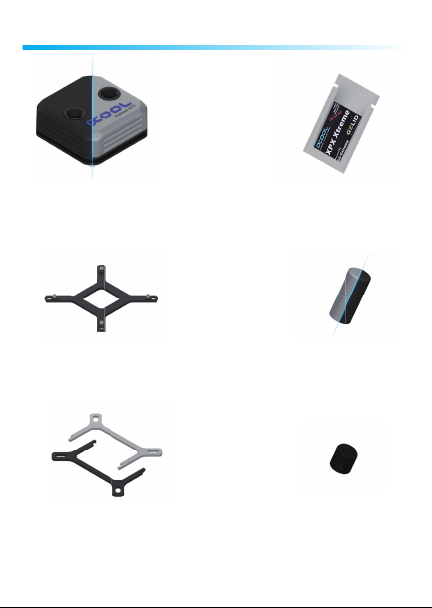

SCOPE OF DELIVERY - LIEFERUMFANG - CONTENU DE LA LIVRAISON

CPU COOLER

CPU KÜHLER

REFROIDISSEUR CPU

INTEL + AMD BRACKET

INTEL HALTERUNG

CROCHET DE INTEL

INTEL BACKPLATE

INTEL RÜCKPLATTE

CONTREPLAQUE INTEL

THERMAL GREASE

WÄRMELEITPASTE

PÂTETHERMIQUE

SCREW CAPS

SCHRAUBENKAPPEN

PROTÈGE-VIS

RUBBER COVERS

GUMMIKAPPEN

PROTECTION ÉLASTIQUE

1x 1x

1x 4x

SCOPE OF DELIVERY - LIEFERUMFANG - CONTENU DE LA LIVRAISON

INTEL 2011(-V3) SCREWS

INTEL 2011(-V3) SCHRAUBEN

VIS INTEL 2011(-V3)

INTEL 115X SCREWS

INTEL 115X SCHRAUBEN

VIS INTEL 115X

UNC 6-32

AMD SCREWS

AMD SCHRAUBEN

VIS AMD

WASHERS

UNTERLEGSCHEIBEN

RONDELLES

SPRINGS

FEDERN

RESSORTS

RONDELLES

NUTS

MUTTERN

ÉCROUS

4x 4x

RESSORTS

STRUCTURE - AUFBAU - STRUCTURE ORIGINAL

cover

logo inlay

topplate with ports

gaskets

middleplate

ﬂ ow distributor

jetplate

gaskets

copperplate

M4 screws

topplate with ports

STRUCTURE - AUFBAU - STRUCTURE CLEAR

topplate with ports

gaskets

middleplate

ﬂ ow distributor

jetplate

gaskets

copperplate

M4 screws

After removing your old cooler start cleaning the hardware:

• Remove leftover thermal paste from the CPU.

• Use a cloth or cotton swabs and Ethyl alcohol for dried thermal paste.

• Apply a pea-sized drop of thermal paste onto the CPU.

• Spread it, using a plastic strip or similar, until you have a thin, even

layer (< 0.5 mm thickness).

PREPARATION -VORBEREITUNG - PRÉPARATION

Nachdem Sie Ihren alten Kühler demontiert haben, reinigen Sie zunächst

die Hardware:

• Entfernen Sie Reste der Wärmeleitpaste von der CPU.

• Nehmen Sie ein Tuch oder Wattestäbchen zur Hilfe. Mit Spiritus lässt sich

auch eingetrockneteWärmeleitpaste entfernen.

• Tragen Sie einen erbsengroßen KlecksWärmeleitpaste auf die CPU auf.

•Verteilen Sie die Paste mit Hilfe eines Plastikstreifens oder Ähnlichem zu

einer gleichmäßigen, dünnen Schicht (< 0,5 mm Schichtdicke).

Après avoir retiré votre ancien refroidisseur, commencez à nettoyer le

matériel:

• Eliminer les restes de la pâte thermique de l‘UCT.

• Utiliser un chiffon ou un coton-tige et de l‘alcool éthylique pour la

pâte thermique séchée.

• Mettre une noisette de pâte thermique sur le processeur.

• Etaler la pâte à l’aide d’une bande en plastique de manière

uniforme et  n (< 0.5 mm épaisseur).

PREPARATION -VORBEREITUNG - PRÉPARATION

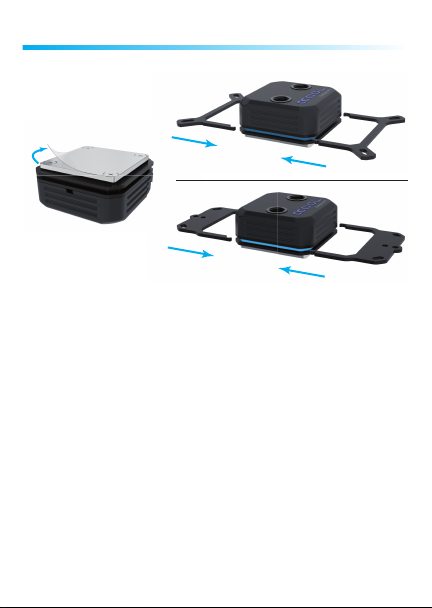

• Entfernen Sie die Schutzfolie auf dem Kühlerboden.

• Wählen Sie die entsprechende Halterung zu Ihrem Sockel

(AMD oder INTEL).

• Montieren Sie die Halterung wie dargestellt.

• Remove the protective  lm on the cooler bottom.

• Choose the appropriate bracket to your socket (AMD or NTEL).

• Mount the bracket as shown.

• Retirer le  lm protecteur sur le fond du refroidisseur.

• Choisir le support approprié (AMD ou INTEL).

• Installer la  xation comme montré.

AMD

INTEL

INSTALLATION - MONTAGE - INSTALLATION

Intel 2011 screws

Intel 2011 Schrauben

vis Intel 2011

springs

Druckfedern

ressorts

washers 0.5 mm

Unterlegscheiben 0,5 mm

rondelles 0.5 mm

2011 / - 3
