AIMC-3202 Startup Manual 1

Before you begin installing your card, please make sure

that the following items have been shipped:

1. AIMC-3202 Bare System x 1

P/N: AIMC-3202-00A1E

(AIMC-3202-01A1E)

2. Driver CD x 1 P/N: 2061302900

3. USB 2.0 Cable x 1 P/N: 1700014398

4. USB 3.0 Cable x 1 P/N: 1700020277-01

5. Four-port USB Cable x 1 P/N: 1700014398

6. LPT Cable x 1 P/N: 1700002223

7. Mounting Brackets x 2 P/N: 1960014487T00C

8. Rubber Foot x 4 P/N: 1990012452S000

If any of these items are missing or damaged, please con-

tact your distributor or sales representative immediately.

Note 1: For detailed contents of AIMC-3202, please refer

to information on the enclosed CD-ROM (in PDF

format).

Note 2: Acrobat Reader is required to view any PDF ﬁle.

Acrobat Reader can be downloaded at: get.

adobe.com/reader (Acrobat is a trademark of

Adobe)

AIMC-3202

Micro Computer, Intel®Core™ i7/i5/i3 CPU,

H110, 2 Expansions, 250W 80Plus PSU

Startup Manual

Processor System

Processor

System

(0 ~ 40° C for

65W CPU)

(0 ~ 45° C for

35W CPU)

CPU i7-

6700

i7-

6700TE

i5-

6500

i5-

6500TE

i3-

6100

i3-

6100TE

4400

4400TE

3900

3900TE

Core 4 4 4 4 2 2 2 2 2 2

Base

Frequency

3.4

GHz

2.4

GHz

3.2

GHz

2.3

GHz

3.7

GHz

2.7

GHz

3.3

GHz

2.9

GHz

2.8

GHz 2.6 GHz

L3 Cache 8M 8M 6M 6M 4M 4M 3M 3M 2M 2M

Chipset H110

BIOS AMI 128Mb SPI Flash

* Part Number iX-XXXXTX & GXXXXXX can use 1U CPU

Cooler for 2 Expansion slots. Other CPUs have to use 1.5U

Cooler for 1 Expansion slot.

BIOS

• AMI 128 Mbit SPI Flash

Chipset

• Intel H110

Memory

• Supports Dual Channel DDR4 1866/2133 16 GB per

DIMM, Max capacity is 32 GB

Graphic

• Chipset: Intel® HD Graphics

Expansion Slot

• AIMC-3202-00:

- One PCIe x16 (Upper-layer slot)

- One PCIe x4 (Lower-layer slot)

• AIMC-3202-01:

- One PCI (Upper-layer slot)

- One PCIe x16 (Lower-layer slot)

Ethernet

• Chipset support:

- LAN 1: Intel®I219V

- LAN 2: Intel®I211AT

• Connection: 2 x on-board RJ-45 connector with LED

indicators

SATA

• Max Data Transfer Rate: 600 MB/s (SATA 3.0)

• HDD Bay: 2 internal 2.5”

I/O Interface

• Display: VGA + DVI-D

• USB: 3 USB3.0

• PS/2: 1

Watchdog Timer

• Programmable 1~255 sec/min

Specications

Packing List

For more information on this and other Advantech

products, please visit our website at:

http://www.advantech.com

http://www.advantech.com/eplatform

For technical support and service, please visit our

support website at:

http://support.advantech.com.tw/support/default.

aspx

This manual is for the AIMC-3202 Series Rev. A1.

Part No. 2001320200

Printed in China

1st Edition

October 2016

2 AIMC-3202 Startup Manual

Power Supply

• Output Rating: AC 250W, ATX

• Input Voltage: 100 VAC ~ 240 VAC

Cooling

• System Fan: 2 (6cm / 27.7 CFM)

• Air Filter: Yes

Environment

• Operating Temperature: 0 ~ 40°C (32 ~ 104°F)

• Non-operating Temperature: -20 ~ 60°C (-4 ~ 140°F)

• Operating Humidity: 10 ~ 85% @ 40°C, non-condensing

• Non-operating Humidity: 10 ~ 95% @ 40°C, non-

condensing

Physical Characteristics

• Dimension (WxHxD): 232 x 90 x 232 mm

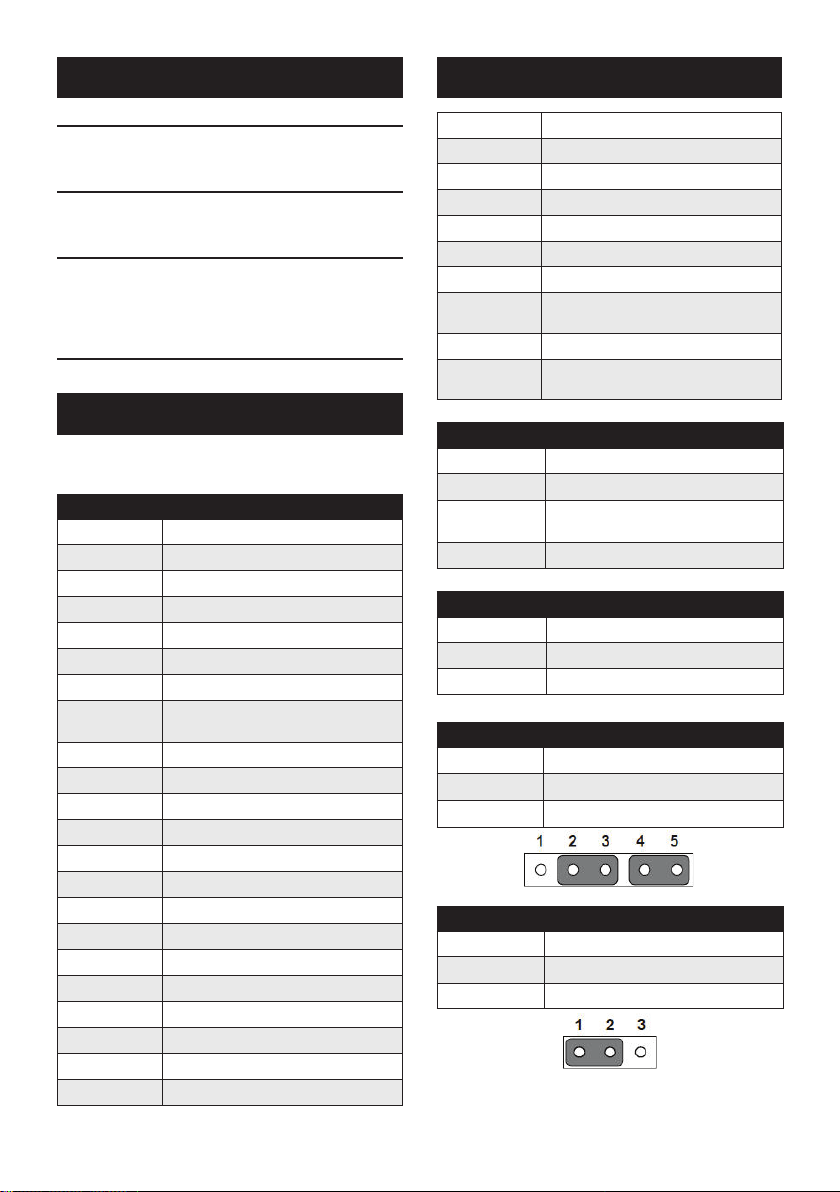

The board has a number of jumpers that allow you to con-

ﬁgure your system to suit your application. The table below

lists the function of each of the jumpers and connectors.

Connectors

Label Function

LPT1 Parallel port, supports SPP/EPP/ECP mode

LAN1 Intel I219V

LAN2 Intel I211AT

VGA1 VGA connector

KBMS1 External keyboard/mouse connector

COM12 Box header for RS-232*2

FP1 HDD LED, power LED, SNMP SM_Bus,

reset, power on/off

JCASE1 Case open

CPUFAN1 CPU FAN connector (4-pin)

LANLED1 LAN1/2 LED connector

HDAUD1 HD audio extension module connector

USB1 USB port 1 (USB 3.0 port)

USB23 USB port 2, 3 (USB 3.0 port)

USB45 USB port 4, 5 (USB 2.0)

USB67 USB port 6, 7 (USB 2.0)

USB89 USB port 8, 9 (USB 2.0)

USB11 Type A connector on board (USB 2.0)

SATA0 Serial ATA1 (SATA 3.0)

SATA1 Serial ATA2 (SATA 3.0)

SATA2 Serial ATA3 (SATA 3.0)

SATA3 Serial ATA4 (SATA 3.0)

CPU1 CPU Socket

DIMMA1 Memory connector channel A

DIMMB1 Memory connector channel B

GPIO1 GPIO pin header

LPC1 Low pin count module expansion pin-header

PWR1 12 V, 5 V power connector

DVI1

DVI connector

DP1 Display pin header to stack board (Display

type depends on optional stack board)

EXPCIE1 mini PCIe pin header to stack board

MINIPCIE

MSATA

M-SATA (default) or mini-PCIe connector

(optional for PCE-4129)

Jumpers

Label Function

JCMOS1 CMOS clear

JOBS1+JWDT1 Hardware monitor alarm+watchdog

timer output selection

JME1 Enable ME

JCMOS1: Clear CMOS

Closed Pins Result

1-2 Keep CMOS (Default)

2-3 Clear CMOS

JOBS1+JWDT1: Hardware monitor alarm+watchdog

timer output selection

Function Jumper Setting

2-3 Enable watchdog timer (Default)

4-5 Enable Hardware monitor alarm (Default)

JME1: Enable ME

Closed Pins Result

1-2 Enable ME

(Default)

2-3 Disable ME

Jumpers and Connectors

(Cont.)

Specications (Cont.)

AIMC-3202 Startup Manual 3

The drivers for the AIMC-3202 are located on the software

installation CD. Please click through the folder and follow

the on screen instructions to install them.

Caution! The computer is supplied with a battery-pow-

ered realtime clock circuit. There is a danger

of explosion if battery is incorrectly replaced.

Replace only with same or equivalent type

recommended by the manufacturer. Discard

used batteries according to manufacturer’s

instructions.

This device complies with the requirements in Part 15 of

the FCC rules. Operation is subject to the following two

conditions:

1. This device may not cause harmful interference;

2. This device must accept any interference received,

including interference that may cause undesired

operation.

Declaration of Conformity

System I/O Interface

PCI-E x16 or PCI

(AIMC-3202-01)

Alarm LED PCI-E x4 or PCI x16

(AIMC-3202-01)

2 x RS-232

HDD LED

2 USB 3.0

USB 3.0VGADVI

250Watt 80Plus

Power Supply

Dual LANPS/2

Software Installation

System Dimensions

AIMC-3202快速入门手册

安装系统之前，用户需确认包装中含有本设备以及下面所

列各项：

1. AIMC-3202准系统 x 1 P/N: AIMC-3202-00A1E

(AIMC-3202-01A1E)

2. 驱动光盘 x 1 P/N: 2061302900

3. USB2.0电缆 x 1 P/N: 1700014398

4. USB3.0电缆 x 1 P/N: 1700020277-01

5. 4端口USB电缆 x 1 P/N: 1700014398

6. LPT电缆 x 1 P/N: 1700002223

7. 安装支架 x 2 P/N: 1960014487T00C

8. 橡胶垫脚 x 4 P/N: 1990012452S000

如果其中任何一项缺失或损坏，请立即与经销商或销售代

表联系。

注1：有关AIMC-3202产品的详细信息，请参考CD光盘中

的信息（PDF格式）。

注2：阅读PDF文件需要使用Acrobat Reader。用户可从

以下路径下载Acrobat Reader：get.adobe.com/

reader（Acrobat为Adobe公司的商标）

AIMC-3201

微型计算机，Intel® Core™ i7/i5/i3 CPU，

110，2扩展槽，250W 80Plus PSU

快速入门手册

处理器系统

(65W CPU的温

度范围为

0 ~ 40°C，

35W CPU的温

度范围为

0 ~ 45°C）

CPU i7-

6700

i7-

6700TE

i5-

6500

i5-

6500TE

i3-

6100

i3-

6100TE

4400

4400TE

3900

3900TE

内核数量 4 4 4 4 2 2 2 2 2 2

基频 3.4

GHz

2.4

GHz

3.2

GHz

2.3

GHz

3.7

GHz

2.7

GHz

3.3

GHz

2.9

GHz

2.8

GHz 2.6 GHz

三级缓存 8M 8M 6M 6M 4M 4M 3M 3M 2M 2M

芯片组 H110

BIOS AMI 128Mb SPI Flash

* 料号iX-XXXXTX & GXXXXXX的2个扩展槽可使用1U CPU冷却

器，而其它CPU需要为1个扩展槽使用1.5U冷却器。

BIOS

• AMI 128 Mbit SPI Flash

芯片组

• Intel 110

内存

• 支持双通道DDR4 1866/2133, 每个DIMM为16 GB，最大容

量为32 GB

显示

• 芯片组: Intel® HD Graphics

扩展插槽

• AIMC-3202-00:

- 1个PCIe x16（上层插槽）

- 1个PCIe x4（下层插槽）

• AIMC-3202-01:

- 1个PCI（上层插槽）

- 1个PCIe x16（下层插槽）

以太网

• 芯片组支持:

- LAN 1: Intel® I219V

- LAN 2: Intel® I211AT

• 连接：2个板载RJ-45接口，带LED指示灯

SATA

• 最大数据传输速率：600 MB/s (SATA 3.0)

• HDD磁盘盒：2个内置2.5”

I/O接口

• 显示：VGA + DVI-D

• USB：3个USB3.0接口

• PS/2：1

看门狗定时器

• 可编程1~255秒/分

产品规格

包装清单

如需了解有关本产品及研华其它产品的详细信息，请访

问我们的网站：

http://www.advantech.com

http://www.advantech.com/eplatform

如需技术服务与支持，请访问我们的技术支持网站：

http://support.advantech.com.tw/support/default.

aspx

本手册适用于AIMC-3202系列Rev. A1。

料号：2001320200

中国印刷

第一版

2016年10月

6 AIMC-3202快速入门手册

电源

• 输出功率：AC 250 W, ATX

• 输入电压: 100 VAC ~ 240 VAC

冷却

• 系统风扇: 2（6 cm/27.7 CFM）

• 空气过滤器：有

环境

• 工作温度: 0 ~ 40°C（32 ~ 104°F）

• 非工作温度: -20 ~ 60°C（-4 ~ 140°F）

• 工作湿度: 10 ~ 85% @ 40°C，非凝结

• 非工作湿度: 10 ~ 95% @ 40°C，非凝结

物理特性

• 尺寸(W x H x D): 232 x 90 x 232 mm

主板上有很多跳线允许用户配置系统，满足各种不同应用需

求。下表为每个跳线和接口的功能列表。

接口

接口功能

LPT1 并行端口，支持SPP/EPP/ECP模式

LAN1 Intel I217V

LAN2 Intel I211AT

VGA1 VGA接口

KBMS1 外部键盘/鼠标接口

COM12 简牛，用于RS-232 * 2

FP1 HDD LED、电源LED、SNMP SM_Bus、

重启按钮、电源开关

JCASE1 机箱打开

CPUFAN1 CPU风扇接口（4针）

LANLED1 LAN1/2 LED指示灯接口

HDAUD1 HD音频扩展模块接口

USB1 USB接口1（USB3.0接口）

USB23 USB接口2、3（USB3.0接口）

USB45 USB接口4、5（USB2.0）

USB67 USB接口6、7（USB2.0）

USB89 USB接口8、9（USB2.0）

USB911 Type A板载接口（USB2.0）

SATA0 串行ATA1（SATA3.0）

SATA1 串行ATA2（SATA3.0）

SATA2 串行ATA3（SATA2.0）

SATA3 串行ATA4（SATA2.0）

CPU1 CPU插槽

DIMMA1 内存接口通道A1

DIMMB1 内存接口通道B1

GPIO1 GPIO排针

LPC1 低脚位模块扩展排针

PWR1 12 V、5 V电源接口

DVI1

DVI接口

DP1 连接到堆叠板的显示排针

（显示类型取决于选配堆叠板）

EXPCIE1 连接到堆叠板的mini PCIe排针

MINIPCIE MSATA M-SATA（默认）或mini-PCIe接口

（选配适用于PCE-4129）

跳线

跳线功能

JCMOS1 清除CMOS

JOBS1+JWDT1 硬件监视器报警 + 看门狗定时器输

出选择

JME1 启用ME

JCMOS1: 清除CMOS

闭合针脚结果

1-2 保留CMOS（默认）

2-3 清除CMOS

JOBS1+JWDT1: 硬件监视器报警 + 看门狗定时器输出选择

闭合针脚跳线设置

2-3 启用看门狗定时器（默认）

4-5 启用硬件监视器报警（默认）

JME1: 启用ME

闭合针脚结果

1-2 启用ME（默认）

2-3 禁用ME

跳线和接口

跳线和接口（续）

产品规格（续）

AIMC-3202快速入门手册 7

AIMC-3202的驱动位于软件安装光盘中。请点击文件夹后并

按照屏幕指示进行操作。

注意！计算机配置了由电池供电的实时时钟电路，如果

电池更换不正确，将有爆炸的危险。因此，只可

以使用制造商推荐的同一种或者同等型号的电池

进行替换。请按照制造商的指示处理旧电池。

本品符合FCC规则第15款限制。操作符合下列两种情况：

1. 此设备不可产生干扰，且

2. 此设备必须接受任何干扰，包括可能导致非预期造作

的干扰。

PCI-E x16 或 PCI

(AIMC-3202-01)

报警LED PCI-E x4 或 PCI x16

(AIMC-3202-01)

2 x RS-232

HDD LED

2 USB 3.0

USB 3.0VGADVI

250Watt

80Plus电源

双LANPS/2

软件安装

符合性声明

系统I/O接口

系统尺寸

Table des matières

Autres manuels Advantech Matériel informatique

Advantech

Advantech USM-500R Manuel utilisateur

Advantech

Advantech AIMB-706 Manuel d'installation et d'exploitation

Advantech

Advantech AIMC-3421 Manuel d'installation et d'exploitation

Advantech

Advantech UNO-2372G V2 Manuel utilisateur

Advantech

Advantech SOM-MZ10 Manuel d'installation et d'exploitation

Advantech

Advantech PCM-3641P Manuel d'installation et d'exploitation

Advantech

Advantech PCI-1716 Manuel utilisateur

Advantech

Advantech PCM-4141 Series Manuel utilisateur

Advantech

Advantech PCM-9366 Manuel d'installation et d'exploitation

Advantech

Advantech UNO-1251G Manuel utilisateur

Advantech

Advantech PCE-5B09-06 Manuel d'installation et d'exploitation

Advantech

Advantech SOM-5786 Manuel utilisateur

Advantech

Advantech PCLD-8751 Manuel utilisateur

Advantech

Advantech PPC-IPS Manuel utilisateur

Advantech

Advantech PCE-3B06-02 Manuel d'installation et d'exploitation

Advantech

Advantech PCI-1710 Manuel utilisateur

Advantech

Advantech PCE-7131 Manuel d'installation et d'exploitation

Advantech

Advantech SOM-C350 Manuel utilisateur

Advantech

Advantech EPC-T4286 Series Manuel utilisateur

Advantech

Advantech ECU-P1628D Manuel d'installation et d'exploitation

Advantech

Advantech PCM-3362 Manuel utilisateur

Advantech

Advantech PCL-734 Manuel utilisateur

Advantech

Advantech UNO-2172 Manuel utilisateur

Advantech

Advantech AMAX-5070 Manuel utilisateur

Manuels Matériel informatique populaires d'autres marques

EMC2

EMC2 VNX Series Manuel du propriétaire

Panasonic

Panasonic DV0PM20105 Manuel utilisateur

Mitsubishi Electric

Mitsubishi Electric Q81BD-J61BT11 Manuel utilisateur

Gigabyte

Gigabyte B660M DS3H AX DDR4 Manuel utilisateur

Raidon

Raidon iT2300 Manuel utilisateur

National Instruments

National Instruments PXI-8186 Manuel utilisateur

Hauppauge

Hauppauge WinTV-HVR-2250 Manuel utilisateur

Kontron

Kontron CP6002 Manuel utilisateur

Manhattan

Manhattan 702843 Manuel utilisateur

Aphex

Aphex 230 Manuel utilisateur

AMD

AMD Phenom II Manuel d'exploitation

Intel

Intel NUC 12 Pro Manuel utilisateur

dbx

dbx Zone Pro 1260 Manuel utilisateur

Galaxy

Galaxy GHDX2-2430S-24F4D Manuel utilisateur

Intel

Intel AXXRMFBU4 Manuel utilisateur

Kontron

Kontron DIMM-PC/MD Manuel utilisateur

ST X-NUCLEO-SAFEA1B Mode d'emploi

STEINWAY LYNGDORF

STEINWAY LYNGDORF SP-1 Manuel utilisateur
