Acrosser Technology AR-B1622 Guide d'installation

AR-B1622 Quick Manual V1.0

IDE1

CN2

South Bridge CS5536

CPU LX800

JFRT1

COM1 COM2

LCD1

BT1 JP2

USB2 USB1

8100C

KBMS1

BIOS

VGA1 DIO1

V_JP1

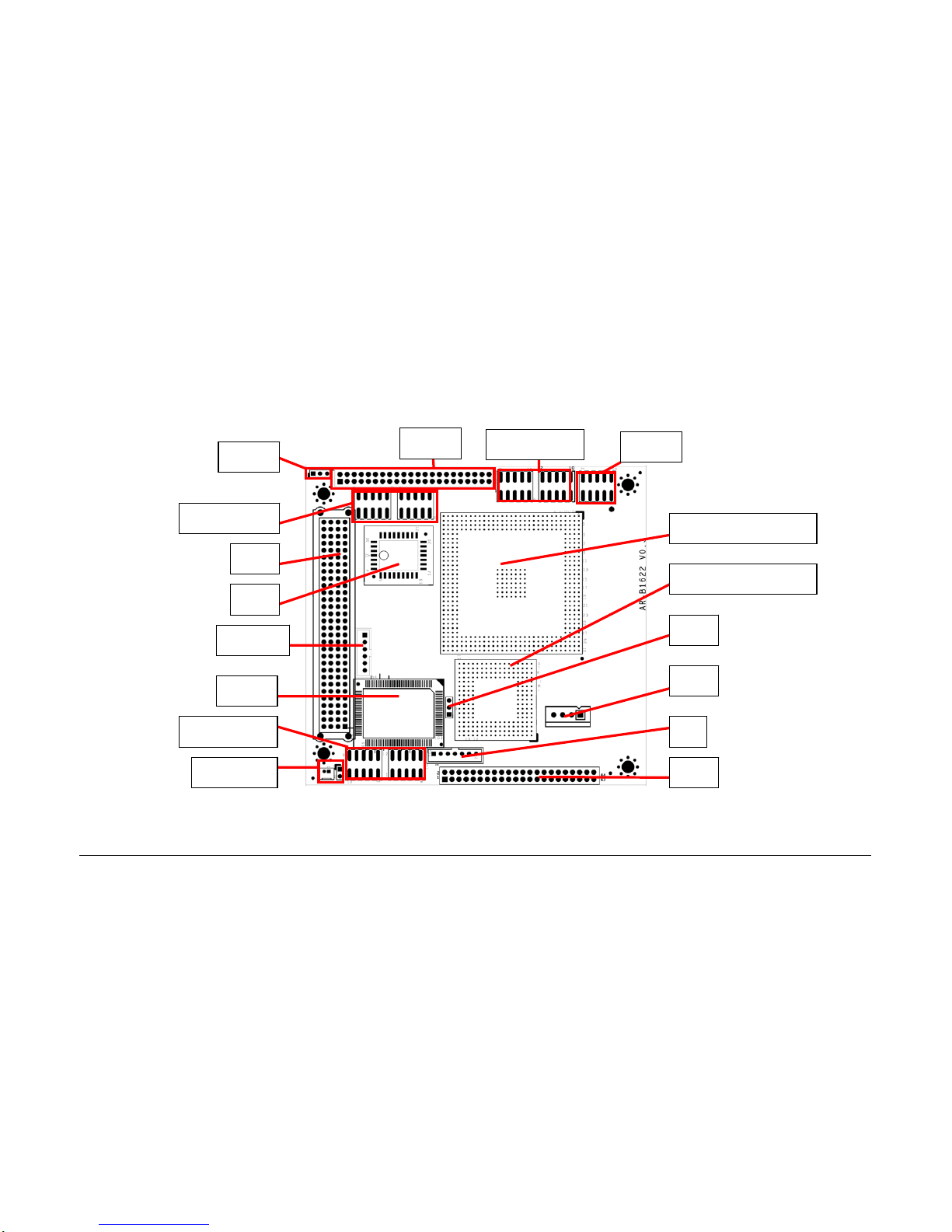

Top Placement

Page 1 of 6 AR-B1622 Quick Manual

PartNO. 220010300-G

Super I/O

W83627

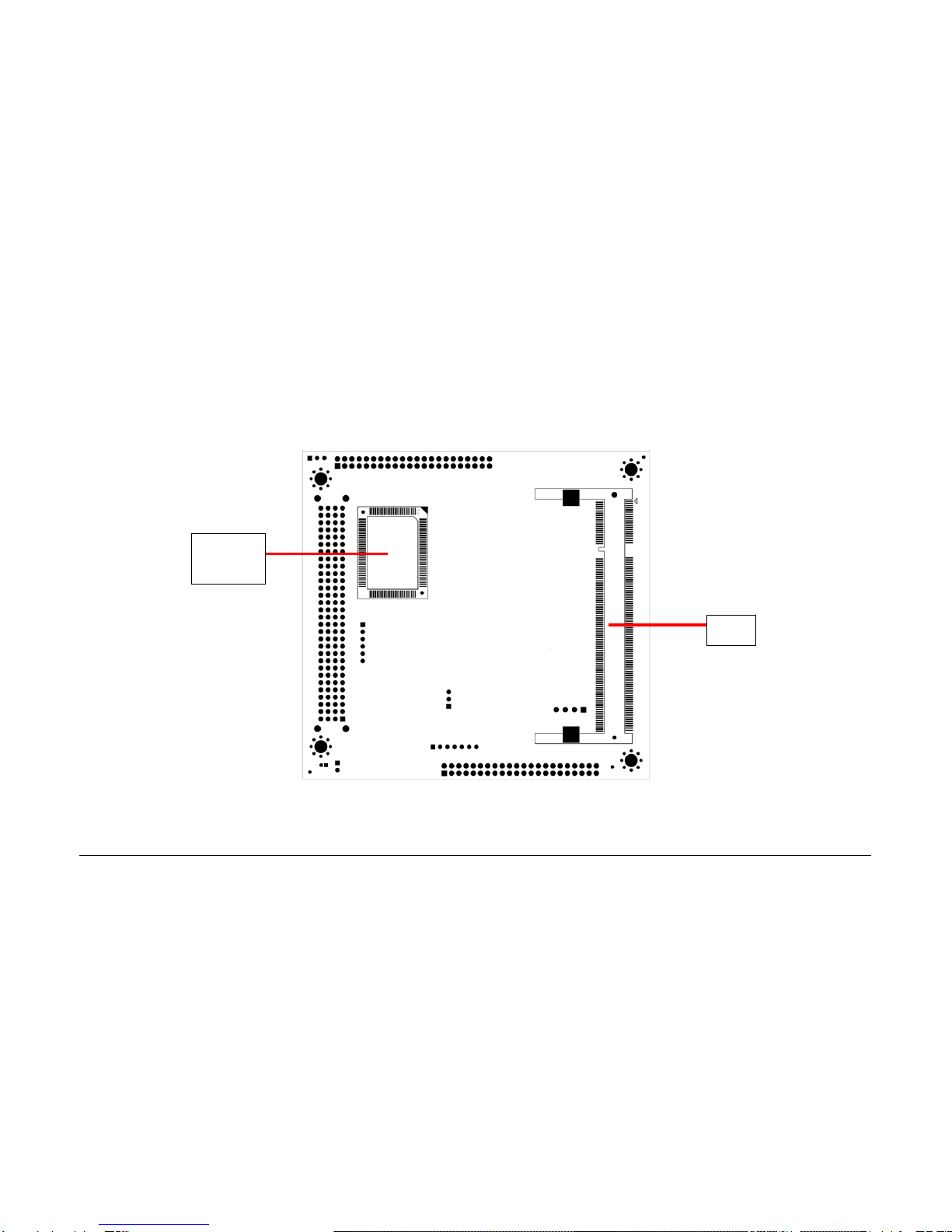

Bottom Placement

Page 2 of 6 AR-B1622 Quick Manual

PartNO. 220010300-G

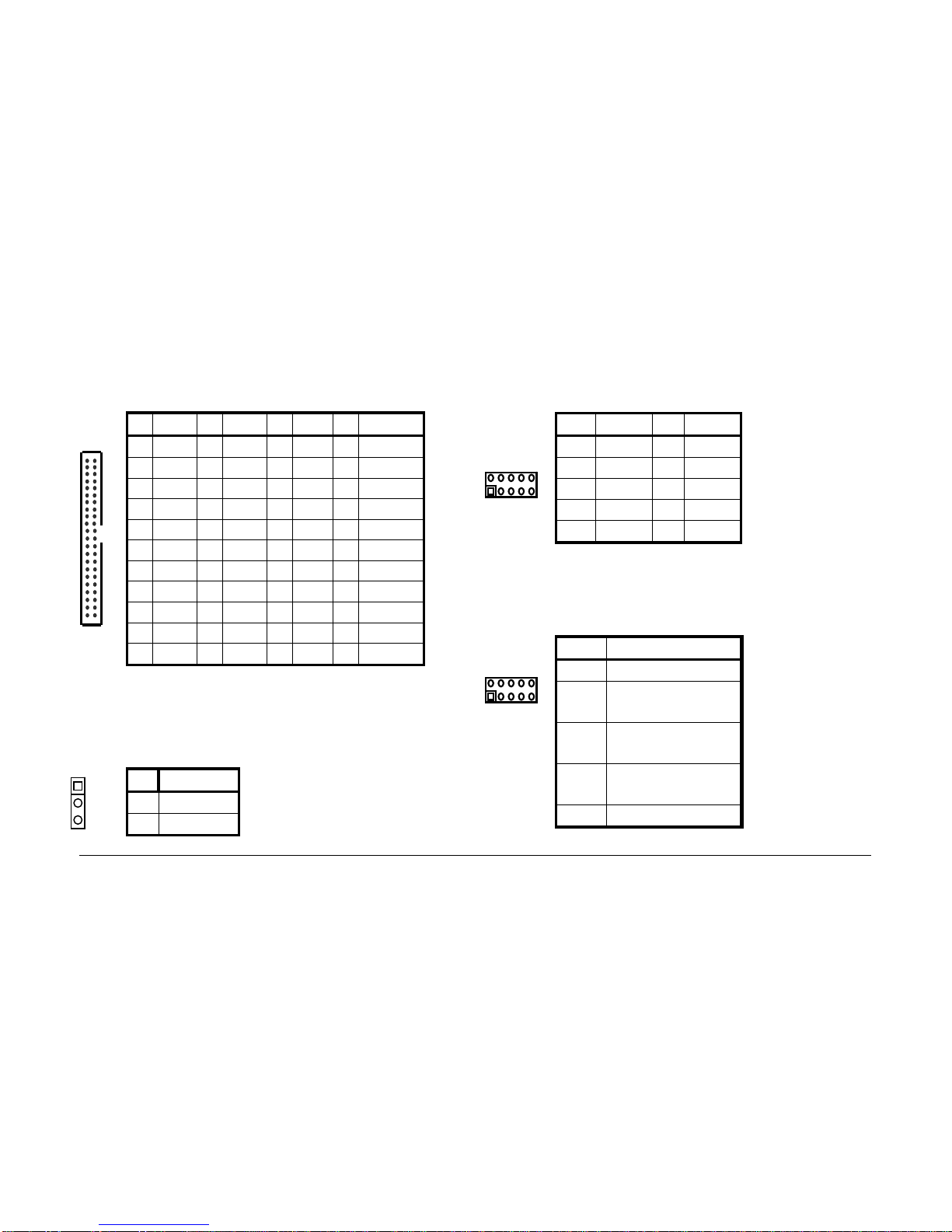

 LCD1(LCD CONNECTOR)

PartNO. 220010300-G

＊ For 24Bit the LSB are B0, R0, G0. MSB are R7, G7, B7.

＊ For 18Bit the LSB are B2, R2, G2. MSB are R7, G7, B7.

 VJP1(LCD 3V or 5V)

 COM1＆COM2

DEFINE

PIN DEFINE

1 GND 2 FPCLK 23 G6 24 G7

3 GND 4 HSYNC 25 R0 26 R1

5 VSYNC 6 GND 27 GND 28 R2

7 B0 8 B1 29 R3 30 R4

9 B2 10 B3 31 R5 32 R6

11 B4 12 B5 33 R7 34 GND

13 GND 14 B6 35 LCDVDD 36 LCDVDD

15 B7 16 G0 37 12V 38 12V

17 G1 18 G2 39 GND 40 GND

19 G3 20 GND 41 DE 42 LVDS_BKLTEN

21 G4 22 G5 43 GND 44 ENVDD

PIN DEFINE PIN DEFINE

1 -DCD 2 -DSR

3 SIN 4 -RTS

5 SOUT 6 -CTS

7 -DTR 8 -RI

9 GND 10 GND

 JFRT1

PIN DEFINE

1-2 3V

2-3 5V

PIN DEFINE

1-2 RESET

3-4 PIN 3：5V（PWR LED）

PIN 4：GND

5-6 PIN 5：5V

PIN 6：HD LED

7-8 PIN 7：SPEAKER+

PIN 8：SPEAKER-

9-10 NC

44 43 2

2 1

Page 3 of 6 AR-B1622 Quick Manual

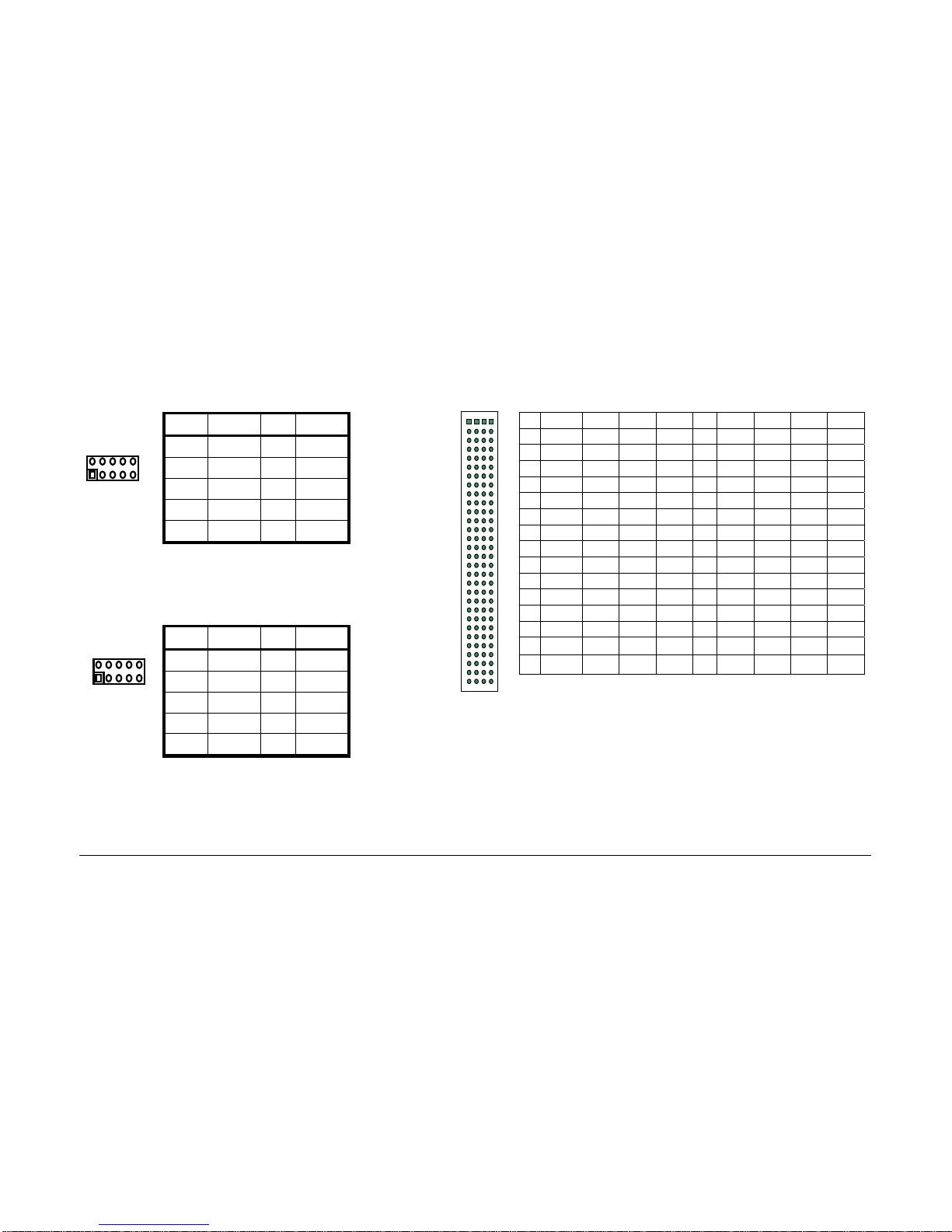

 VGA1

Page 4 of 6 AR-B1622 Quick Manual

PartNO. 220010300-G

 DIO1（GPIO）

 J5（PCI104）

PIN DEFINE PIN DEFINE

1 RED 2 GND

3 GREEN 4 GND

5 BLUE 6 GND

7 V-SYNC 8 SSCL

9 H-SYNC 10 SSDA

PIN DEFINE PIN DEFINE

1 GND 2 5V

3 BIT 4 4 BIT 5

5 BIT 5 6 BIT 6

7 BIT 0 8 BIT 1

9 BIT 2 10 BIT 3

ABCD ABCD

1 NC SERIR

+5V AD0 16 AD21 AD20 GND AD19

2 NC AD2 AD1 +5V 17 +3.3V AD23 AD22 +3.3V

3 AD5 GND AD4 AD3 18 IDSEL0 GND IDSEL1 AD22

4 C/BE0# AD7 GND AD6 19 AD24 C/BE3# NC AD23

5 GND AD9 AD8 GND 20 GND AD26 AD25 GND

6 AD11 NC AD10 NC 21 AD29 +5V AD28 AD27

7 AD14 AD13 GND AD12 22 +5V AD30 GND AD31

8 +3.3V C/BE1# AD15 +3.3V 23 RE

0# GND RE

1# NC

9 SERR# GND PULL PAR 24 GND RE

2# +5V GNT0#

10 GND PERR# +3.3V PULL 25 GNT1# NC GNT2# GND

11 STOP# +3.3V LOCK# GND 26 +5V CL

GND CL

12 +3.3V TRDY# GND DEVSE 27 CL

+5V NC GND

13 FRAME# GND IRDY# +3.3V 28 GND INTD# +5V PCIRST

14 GND AD16 +3.3V C/BE2# 29 +12V INTA# INTB# INTC#

15 AD18 +3.3V AD17 GND 30 NC NC NC NC

9A30 B30 C30 D30

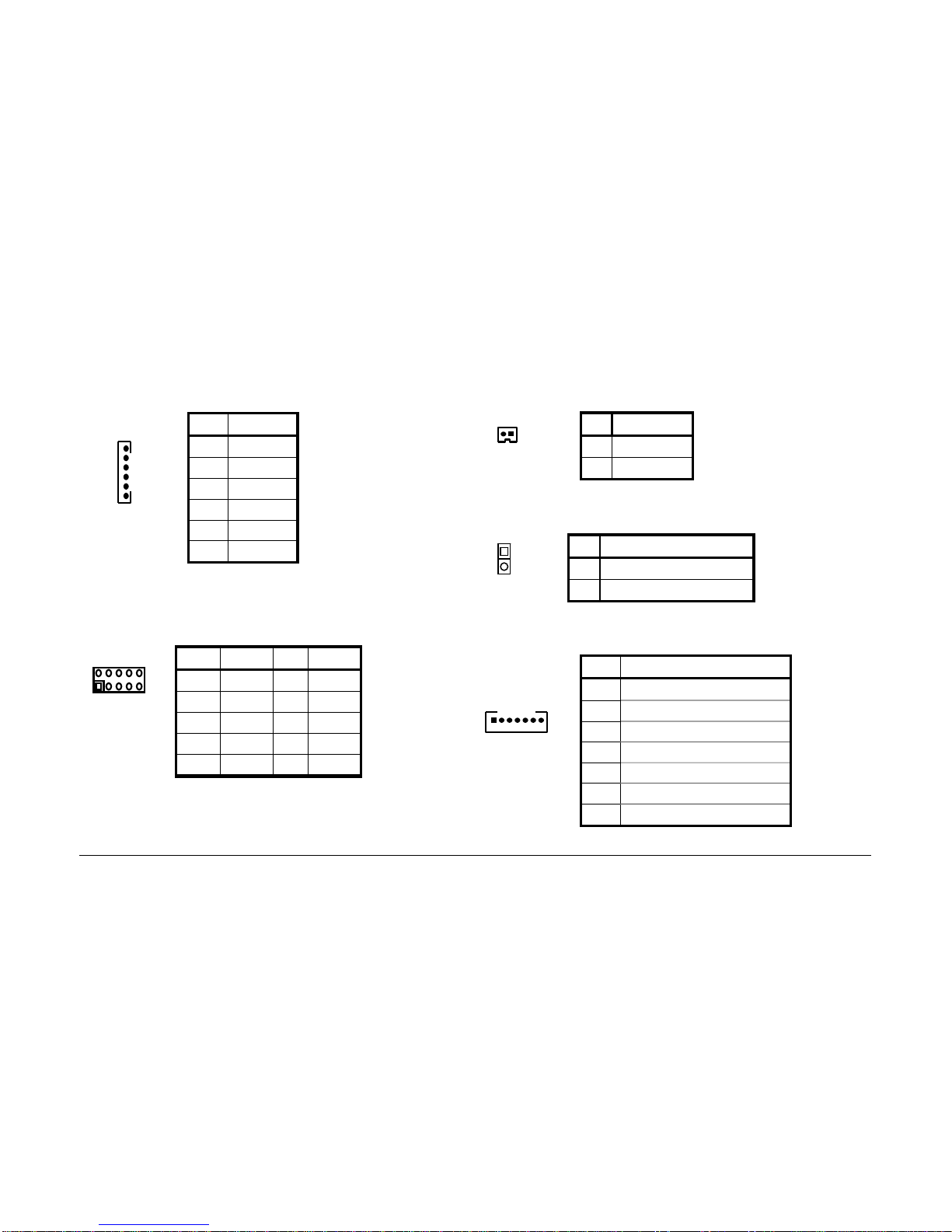

 KBMS1

 USB1＆USB2

 BT1

 JP2（SERIRQ）

 J4（LAN）

PIN DEFINE

1 MSDATA

2 KBDATA

3 GND

4 5V

5 MSCLK

6 KBCLK

PIN DEFINE PIN DEFINE

1 5V 2 5V

3 DATA- 4 DATA-

5 DATA+ 6 DATA+

7 GND 8 GND

9 GND 10 GND

PIN DEFINE

1 V+（3.3V）

2 GND

PIN DEFINE

close Connect SERIQR to PCI104 pin B1

open Disconnect SERIRQ

PIN DEFINE

1 TX+

2 TX-

3 RX+

4 RX-

5 GND

6 CONNECT RC CIRCUIT TO GROUND

7 CONNECT RC CIRCUIT TO GROUND

2 1

91 7

Page 5 of 6 AR-B1622 Quick Manual

PartNO. 220010300-G

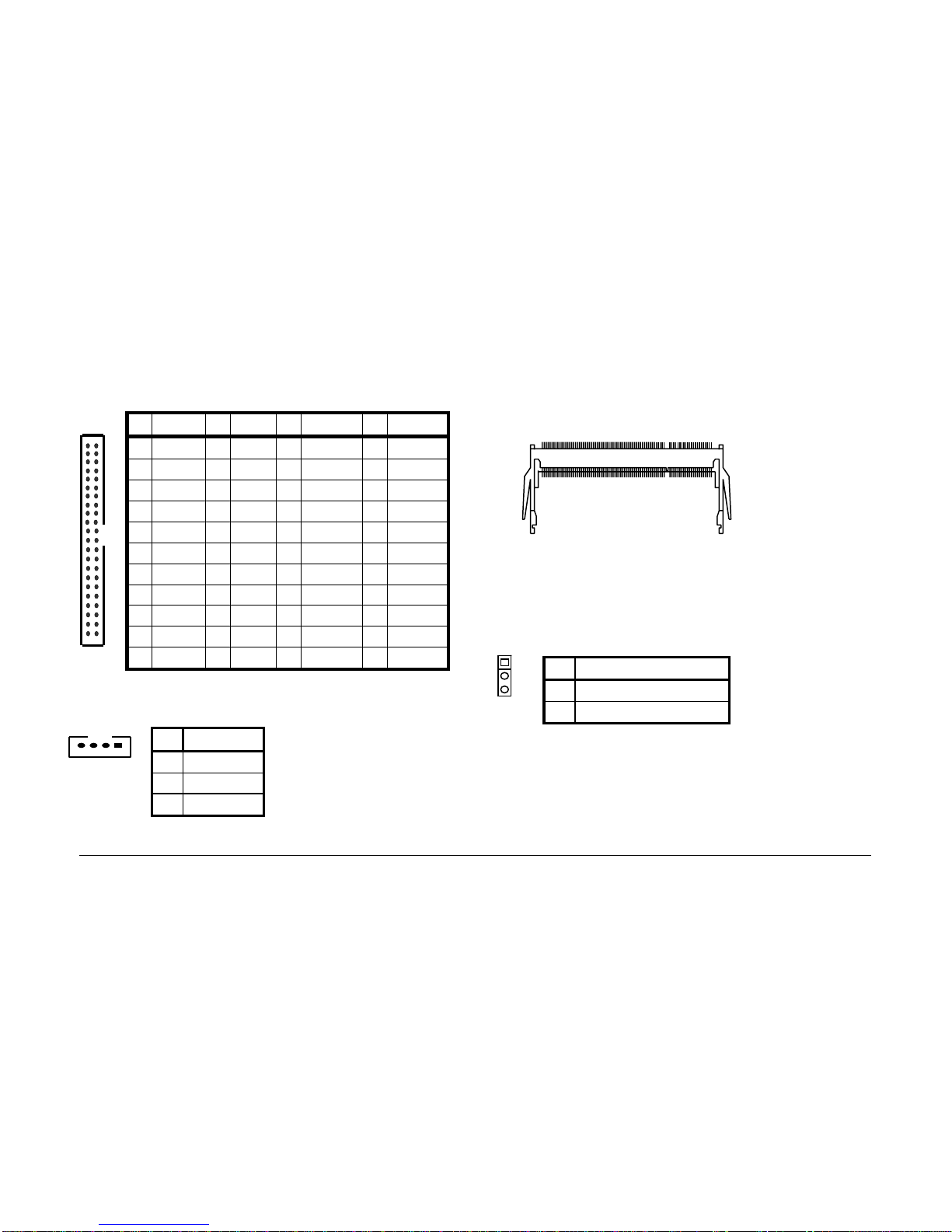

 IDE1

 CN2（Power）

 J1（DDR-SODIMM）

PIN DEFINE PIN DEFINE PIN DEFINE PIN DEFINE

1 RESET# 2 GND 23 IOW# 24 GND

3 DATA7 4 DATA8 25 IOR# 26 GND

5 DATA6 6 DATA9 27 NC 28 BALE

7 DATA5 8 DATA10 29 NC 30 GND

9 DATA4 10 DATA11 31 INTERRUPT 32 IOCS16#

11 DATA3 12 DATA12 33 SA1 34 NC

13 DATA2 14 DATA13 35 SA0 36 SA2

15 DATA1 16 DATA14 37 CS0# 38 CS1#

17 DATA0 18 DATA15 39 ACTIVE# 40 GND

19 GND 20 NC 41 5V LOGIC 42 +5V MOTOR

21 NC 22 GND 43 GND 44 TYPE

 J3（V-BAT & CMOS Clear）

PIN DEFINE

1 12V

2-3 GND

4 5V

PIN DEFINE

1-2 Supply power for V-BAT

2-3 Clear CMOS

1 4

Page 6 of 6 AR-B1622 Quick Manual

PartNO. 220010300-G
