SERVICE Whirlpool Europe

Customer Services

Model AKG 659/IX

Version 8535 659 53000 Page

Technical data 2

Spare part list 3

Exploded view 4

Wiring diagram 5

Service Manual

Built-in oven

AKG 659/IX

This documentation is only intended for qualiﬁed technicians who are aware of the respec-

tive safety regulations.

Date: 04.07.2002 Subject to modiﬁcation

Document-No.: 4812 725 15978

SERVICE

04.07.2002 / Page 2 AKG 659/IX Whirlpool Europe

Doc. No: 4812 725 15978 8535 659 53000 Customer Service

Technical data

Cavity dimensions

Height 480 mm

Width 563 mm

Depth 898 mm

Electricity

Voltage 220-230 V

Frequency 50-60 Hz

Power

Upper heating element / Grill heating element 1050 / 2500 W

Lower heating element 1550 W

Circular heating element 2500 W

Oven lamp 25 W

Total connected load 2700 W

SERVICE Whirlpool Europe AKG 659/IX 04.07.2002 / Page 3

Customer Service 8535 659 53000 Doc. No: 4812 725 15978

Spare part list

Model AKG 659/IX

Service No. 853565953000

Version 853565953000

Pos. No. 12NC Code Description

022 0 4812 440 10554 Side panel oven right

022 1 4812 440 10555 Side panel oven left

025 0 4812 460 98035 Trim upper IX

025 1 4812 464 18074 Trim oven left

025 2 4812 460 79017 Trim outer support

025 3 4812 464 18075 Trim oven lower

040 0 4812 417 19046 Hinge oven door

047 0 4812 417 58385 Hinge support

110 0 4812 462 68083 Handle WP S/Steel

110 1 4812 404 48682 Holder door

121 0 4812 464 18073 Door inner skin

141 0 4812 450 58573 Door oven IX

142 0 4812 442 69257 Door glass inner

191 0 4812 468 18111 Gasket oven

191 5 4812 468 18113 Gasket door upper

192 0 4812 468 18236 Seal inner oven door

201 0 4812 445 28016 Fan difusser

245 0 4812 458 19083 Grid oven

247 0 4812 418 38077 Tray fat pan

248 0 4812 535 78062 Rotary spit

248 1 4812 404 78486 Support spit

261 0 4812 462 38122 Guide shelf

261 2 4812 404 18118 Bracket

301 1 4812 404 78567 Support control panel

320 0 4812 453 59436 Control panel glass BL

334 0 4812 411 28802 Knob WP S/Steel

341 1 4812 413 78665 Collar thermostat

341 2 4812 413 78663 Collar oven selector

341 8 4812 413 78664 Collar end cooking

351 0 4812 134 28063 Pilot lamp

351 1 4812 134 48284 Lamp pilot

354 0 4812 381 18286 Cover orange light

354 1 4812 217 78107 Pilot lamp

354 2 4812 381 18279 Lens green

354 4 4812 134 28081 Lamp neon

400 0 4812 361 78016 Motor spit

440 0 4812 028 58331 Motor

441 0 4812 361 58343 Motor fan rad. twin line

451 0 4812 259 28839 Heating element circular 2500W

452 0 4812 259 28838 Heating element grill/top 1050/2500W

456 0 4812 259 28841 Heating element lower 1550W

491 0 4812 290 88088 Terminal Board

500 0 4812 282 19209 Timer stop-cooking 120

554 0 4812 282 38095 Thermostat 2 bulbs ego 55.19

562 0 4812 215 38001 Thermostat

620 0 4812 276 18383 Switch selector

652 0 4812 255 18243 Lamp oven 50HZ 25W

900 2 4812 281 58002 Flange ﬁxing S/Steel

SERVICE

04.07.2002 / Page 4 AKG 659/IX Whirlpool Europe

Doc. No: 4812 725 15978 8535 659 53000 Customer Service

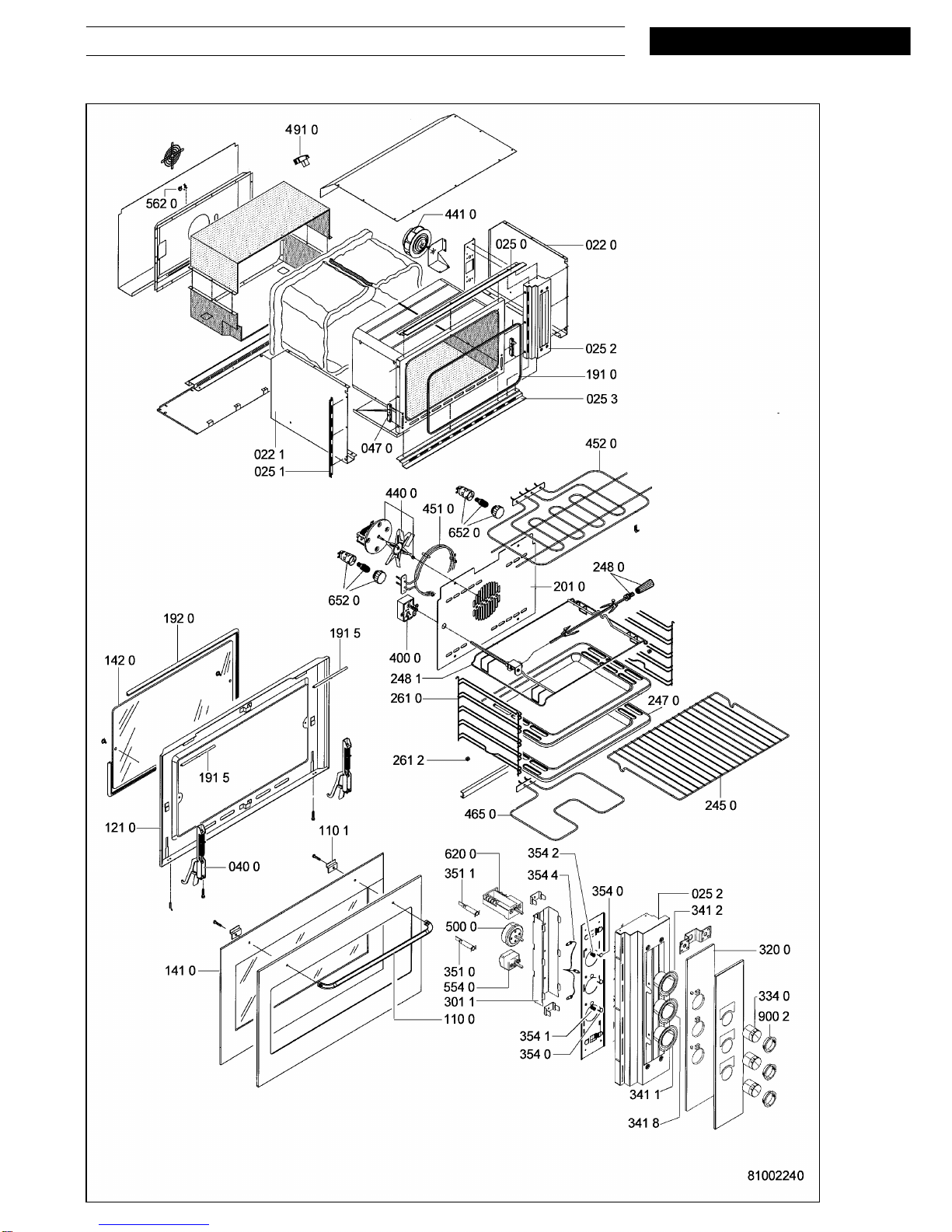

Exploded view

SERVICE Whirlpool Europe AKG 659/IX 04.07.2002 / Page 5

Customer Service 8535 659 53000 Doc. No: 4812 725 15978

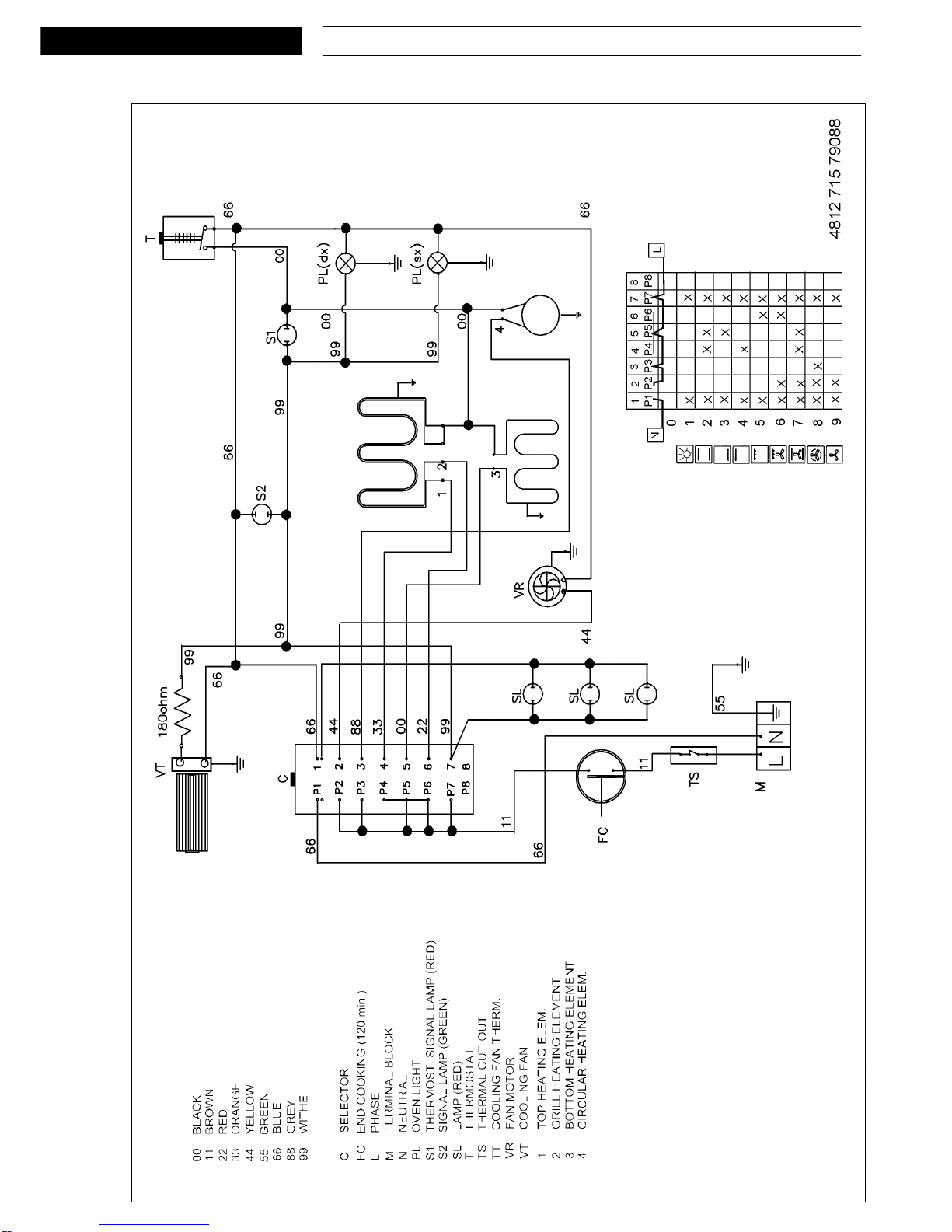

Wiring diagram
