Whirlpool WFG525S0JZ Guide de démarrage rapide

Membrane

Keypad

P5-1

P5-3

Broil (P5)

BK/WH

RD/WH

P4-4

P4-3

Bake (P4)

P11

Keypad

Oven Control LCX 1.0

Not Used

P2-6

P2-3

P2-1

P2-2

BK/WH

P1-1

P1-3

Power In (P1)Power Supply

Switch Common

P3-3

P3-2

P3-1

RTD Oven

P3-5

RTD Common

P3-4

Main Oven Temp

Sensor (RTD)

Door

Position Switch

Oven Light 40W

Oven Lock Motor

RD to OR

216

Solenoid

Valve

J1-6

J1-7

J1-4

J1-1

J1-2

J1-3

J1-10

DSI Board

BK WH

L1 N

Convection Fan (on some models)

BU/WH

Oven Lock Motor Switch

P2 (Blue)

BK BR BU

BK/

P1 (Red)

P4 (Red) P5 (Blue)

4BK

BK/WH

P3 (Red)

VT VT GY

BU YL

Thermo Fuse

LEGEND

Indicator

Light

ThermistorNon-resettable

Fuse

Connection No

Connection

Some

Models

In-Line

Connection

Connector P2,

Position 1

Circuitry

Enclosed

Within

Terminals Single

Switch

Thermal Switch

(opens on

heat rise)

Thermal Switch

(closes on

heat rise)

Resistor

or Element

Motor Incandescent

Light

Triac

P2-1

W11351206A

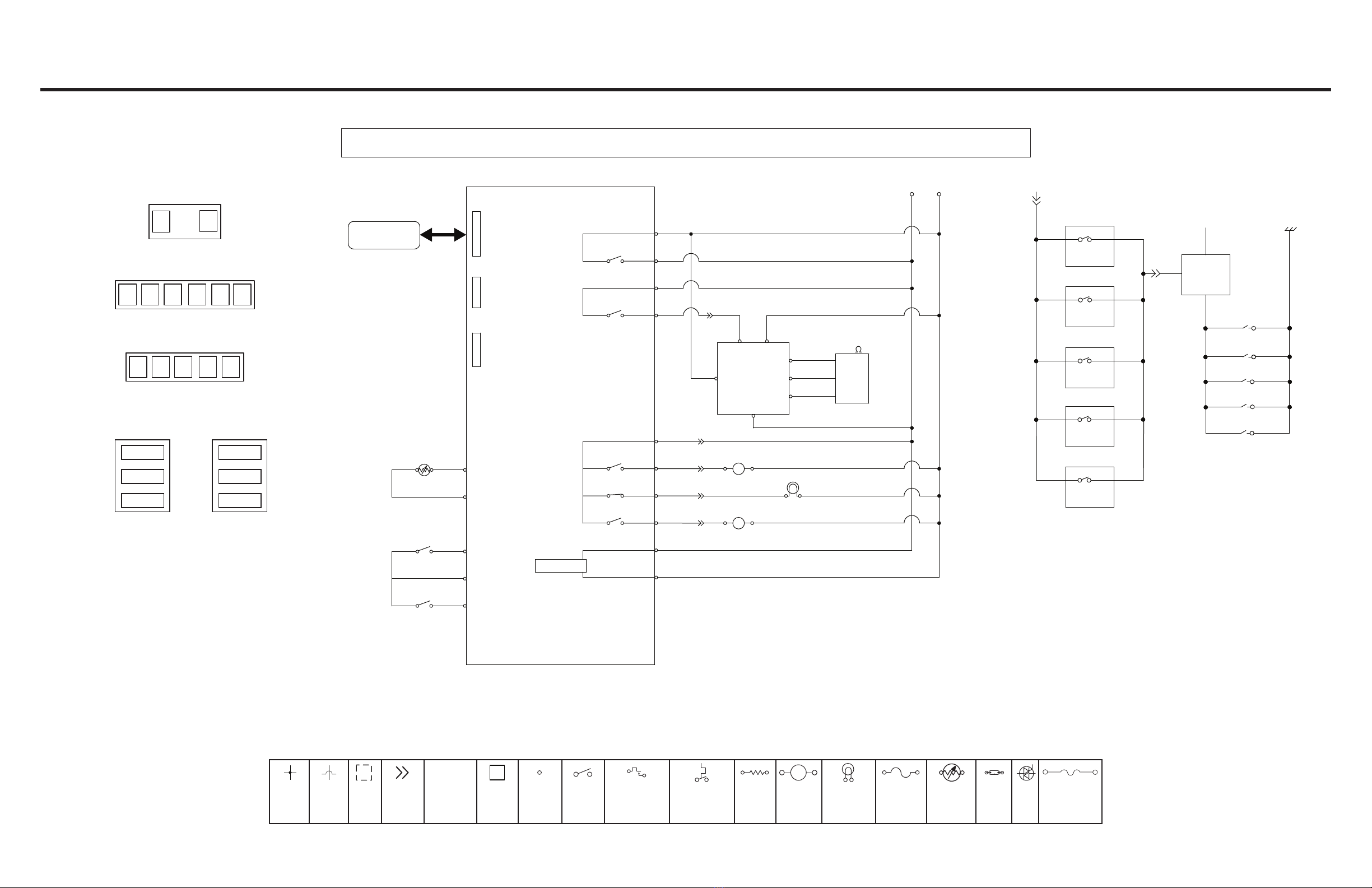

Quick Connect Plugs Oven Control Wiring Diagram Cooktop Wiring Diagram

FOR SERVICE TECHNICIAN’S USE ONLY

Wiring Diagram Do Not Remove Or Destroy

W11351206A

NOTE: This sheet contains important Technical Service Data.

FOR SERVICE TECHNICIAN ONLY

DO NOT REMOVE OR DESTROY

P1 through P10 for oven controls

P21 through P25 for cooktop

NOTE: Schematic shows oven door open and elements off.

Caution: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

BK TN

BK Spark

Module

GND

Cooktop Ignitors

Ignitor

P1 à P10 pour de commande du four

P21 à P25 pour la table de cuisson Mise en garde : Lors de toute intervention sur les circuits, étiqueter chaque conducteur avant de le déconnecter. Une erreur lors du rebranchement pourrait susciter

une situation dangereuse ou un fonctionnement incorrect. Vérifier le bon fonctionnement de l'appareil après l'intervention.

Membrane

clavier

P5-1

P5-3

Cuisson au gril (P5)

N/BL

R/BL

P4-4

P4-3

Cuisson au four (P4)

P11

Clavier

Commande de four LCX 1.0

Inutilisé

P2-6

P2-3

P2-1

P2-2

MAR

N/BL

P1-1

P1-3

Alimentation Entrée (P1)

Alimentation

électrique

Commun

contacteur

P3-3

P3-2

P3-1

Four RTD

P3-5

Commun RTD

P3-4

Capteur de température

principale du four (RTD)

Contacteur

détection de

position porte

Lampe four 40 W

Moteur de verrouillage

de la porte

R à OR

216

Électrovanne

J1-6

J1-7

J1-4

J1-1

J1-2

J1-3

J1-10

Carte DSI

N BL

L1 N

Ventilateur de convection (sur certains modèles)

BU/BL

Commutateur moteur

de verrouillage

du four

P2 (Bleu)

MAR

P1 (Rouge)

P4 (Rouge) P5 (Bleu)

N/BL

P3 (Rouge)

VI VI GR

BU JA

N BRO

NGénérateur

d’étincelles

Terre

Allumeurs de la table de cuisson

Allumeur

Fusible thermique

LÉGENDE

Témoin

lumineux

ThermistanceFusible non

réarmable

Connexion Pas de

connexion

Sur

certains

modèles

Connexion

en série

Connecteur

P2, position 1

Circuit à

l’intérieur

Broches du

composant

Contacteur

simple

Commutateur

thermique (s’ouvre

lorsque la chaleur

augmente)

Commutateur

thermique (se

ferme lorsque la

chaleur augmente)

Résistance

ou élément

Moteur Lampe à

incandescence

Triac

P2-1

Schéma de câblage du module de commande du four Schéma de câblage de la table de cuisson

À L’USAGE DU TECHNICIEN DE MAINTENANCE SEULEMENT

Schéma de câblage Ne pas enlever ou détruire

W11351206A

REMARQUE : Cette fiche contient des données techniques importantes.

À L’USAGE DU TECHNICIEN SEULEMENT,

NE PAS ENLEVER OU DÉTRUIRE

Fiches à connexion rapide

W11351206A

REMARQUE : Le schéma montre la porte du four ouverte et les éléments éteints.

P1 a P10 para los controles del horno

P21 a P25 para la superficie de cocción Precaución: Cuando realice el mantenimiento de los controles, etiquete todos los cables antes de desconectarlos. Los errores de cableado pueden provocar un

funcionamiento incorrecto y peligroso. Después del mantenimiento, verifique que el funcionamiento sea correcto.

Teclado

membrana

P5-1

P5-3

Broil (P5)

NE/BL

ROJ/BL

P4-4

P4-3

Bake (P4)

P11

Tecla

Control del horno LCX 1.0

No se usa

P2-6

P2-3

P2-1

P2-2

NE/BL

P1-1

P1-3

Encendido (P1)

Suministro

eléctrico

Común del

interruptor

P3-3

P3-2

P3-1

Horno con RTD

P3-5

Común del RTD

P3-4

Sensor de temperatura

principal del horno (RTD)

Interruptor para

la posición de

la puerta

Luz del horno 40W

Motor de bloqueo del horno

ROJ

ROJ a NA

216

Válvula

solenoide

J1-6

J1-7

J1-4

J1-1

J1-2

J1-3

J1-10

DSI Board

NE BL

L1 N

Ventilador por convección (en algunos modelos)

AZ/BL

Interruptor de motor

de bloqueo

del horno

P2 (Azul)

NE CA AZ

NE/

P1 (Rojo)

P4 (Rojo) P5 (Azul)

4NE

NE/BL

P3 (Rojo)

VI VI GR

AZ JA

NE BRO

NE Módulo

chispa

Tierra

Encendedores de la superficie de cocción

Encendedor

Diagrama de cableado de control del horno Diagrama de cableado de supercie de cocciónEnchufes de conexión rápida

PARA SER USADO ÚNICAMENTE POR TÉCNICOS DE SERVICIO

Diagrama de cableado No Quitar Ni Destruir

W11351206A

NOTA: Esta hoja contiene información de servicio técnico importante.

PARA SER USADO ÚNICAMENTE POR TÉCNICOS DE SERVICIO

NO QUITAR NI DESTRUIR

Fusible térmico

LEYENDA

Luz

indicadora

TermistorFusible no

reajustable

Conexión No hay

conexión

algunos

modelos

Conexión

en línea

Conector P2,

Posición 1

Circuito

cerrado

Terminales Interruptor

simple

Interruptor térmico

(se abre con un

alza de calor)

Interruptor térmico

(se cierra con un

alza de calor)

Resistor o

Elemento

Motor Luz

incandescente

Triac

P2-1

04/19

W11351206A

NOTA: El diagrama esquemático muestra la puerta del horno abierta y los elementos apagados.
