WeBoost Office 200 Manuel utilisateur

SIGNAL RECEIVED

weBoost Installed | Oce 200

Discard After Installation

RECOMMENDED CABLE LENGTHS

BASED ON OUTSIDE SIGNAL

STRENGTH

-90 dBm

-80 dBm

-70 or higher

100 feet

125 feet

150 feet

OUTSIDE

SIGNAL STRENGTH MAX CABLE LENGTH

Note: Minimum coax cable length for

Outside Antenna is 20 feet.

LIGHT PATTERNS

Use the color LCD to verify each band is

green.

If there is a band that is not green, tap it to

see troubleshooting guidance

LCD Touchscreen O

If the Signal Booster’s light is o, verify your

power supply has power.

TROUBLESHOOTING

If you are happy with the coverage, these

light issues don’t have to be resolved. The

carrier’s band has not been aected.

Fixing Any Red Light Issues

1. Verify the Inside Antenna is at least

24” from the Booster.

2. Tighten all cable connections (be

sure to handtighten only, do NOT use

tools). You may want to undo and redo

the connection completely. Unplug

and re-plug in power supply.

3. Increase the distance (horizontally or

vertically) between the Outside and

Inside antenna. Un-plug and re-plug in

power supply.

see chart below for recommended

cable lengths for Inside Antenna

see chart below for recommended

cable lengths for Outside Antenna

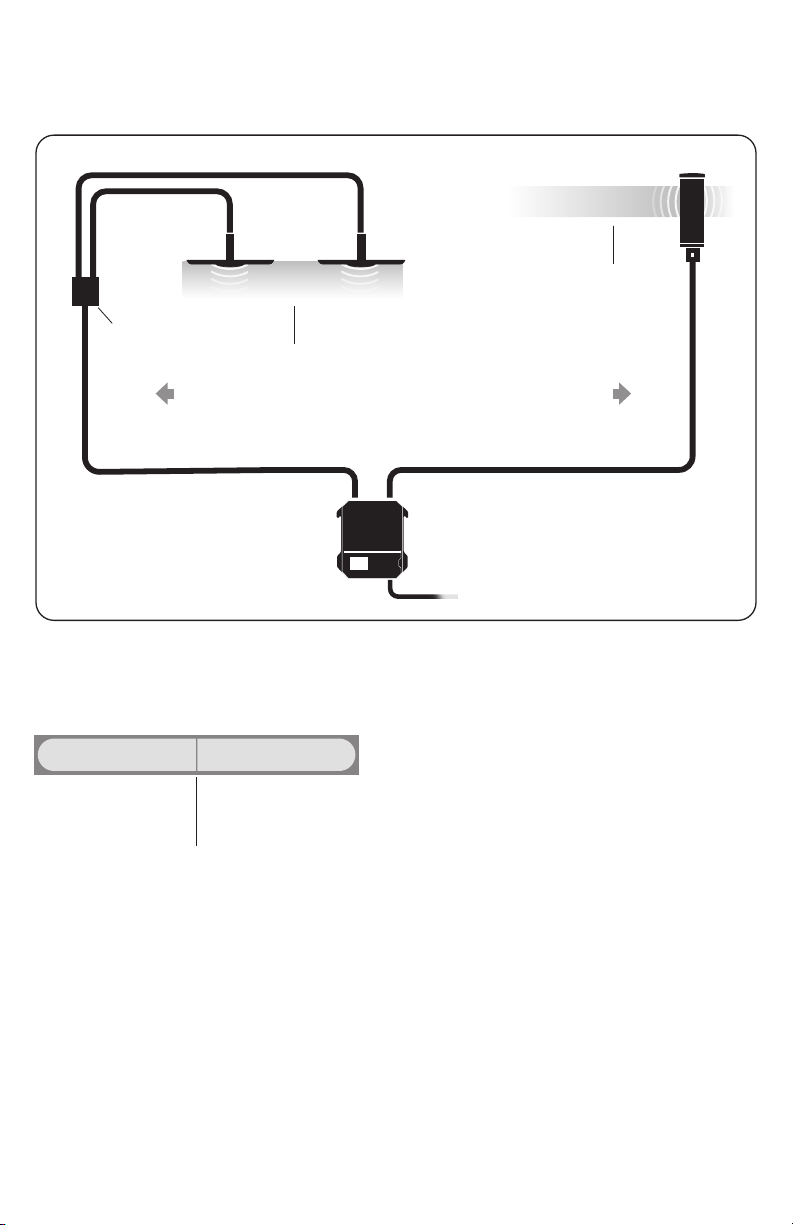

coax cable

to power

Outside Antenna

Typical Signal Results

Booster

Inside Antennas

-120 to -105dBm

-104 to -90dBm

-89 to -80dBm

-105 to -90dBm

-91 to -85dBm

-86 to -65dBm

Poor

Fair

Good

Better

Excellent

BOOSTED SIGNAL

Typical Signal Results

The Outside Antenna must be at least 60 feet horizontal or 25 feet

vertical distance from Inside Antenna for best performance

coax cable

2-Way

Splitter

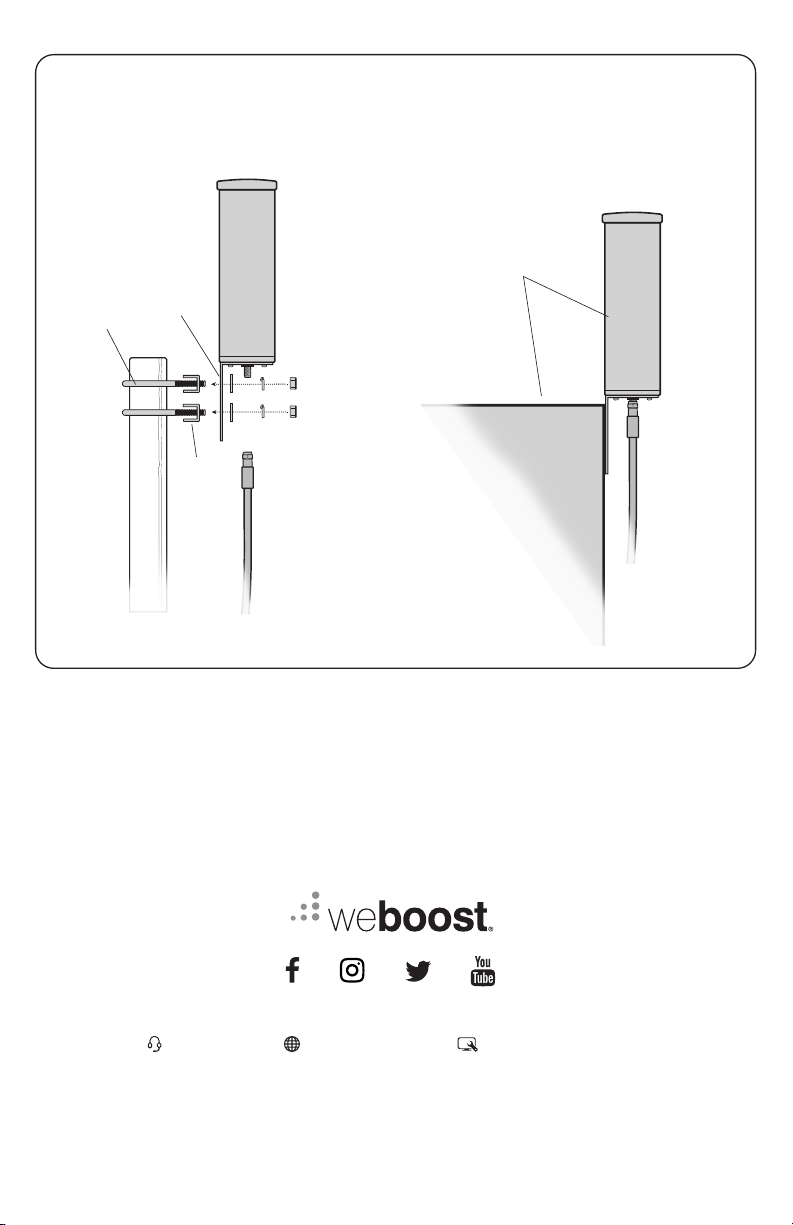

MOUNTING OUTSIDE ANTENNA

Outside

Antenna

Outside

Antenna

Coax

Cable

Coax

Cable

Antenna above

rooﬂine

U-Bolt

L-Bracket

existing

pole

Pole

Bracket

Pole Mounting Flush Mounting

3301 East Deseret Drive, St. George, UT

866.294.1660 www.weboost.com support.weboost.com

weBoost products covered by U.S. patent(s) and pending application(s)

For patents go to: weboost.com/us/patents

GDE000416_Rev01_05.20.20
