VOLTCRAFT VC131 Manuel utilisateur

Bedienungsanleitung

VC131 Digital-Multimeter

Best.-Nr. 2446476 Seite 2 - 31

Operating Instructions

VC131 Digital multimeter

Item No. 2446476 Page 32 - 59

Notice d’emploi

VC131 Multimètre numérique

N° de commande 2446476 Page 60 - 89

Gebruiksaanwijzing

VC131 Digitaal multimeter

Bestelnr. 2446476 Pagina 90 - 117

Inhaltsverzeichnis

Seite

1. Einführung...........................................................................................................................4

2. Aktuelle Bedienungsanleitungen.........................................................................................4

3. Symbol-Erklärung................................................................................................................5

4. Bestimmungsgemäße Verwendung ....................................................................................6

5. Lieferumfang .......................................................................................................................6

6. Merkmale und Funktionen...................................................................................................6

7. Sicherheitshinweise.............................................................................................................7

a) Allgemeines..................................................................................................................7

b) Angeschlossene Geräte...............................................................................................8

c) Sicherung.....................................................................................................................8

d) Batterien/Akkus............................................................................................................8

e) Multimeter.....................................................................................................................9

f) Messspitzen ...............................................................................................................10

8. Bedienelemente und Komponenten..................................................................................11

a) Übersicht....................................................................................................................11

b) Funktionswahlschalter................................................................................................12

9. Display und Symbole.........................................................................................................13

10. Einsetzen/Ersetzen der Batterie bzw. des Akkus ..............................................................14

11. Inbetriebnahme und Verwendung .....................................................................................14

a) Einschalten.................................................................................................................14

b) Messung von AC-/DC-Spannung ...............................................................................15

c) MessungdesWiderstands(Ω)...................................................................................16

d) Durchgangsprüfung ( )...........................................................................................17

e) Diodentest ( )........................................................................................................18

f) Messung des Stroms..................................................................................................19

g) Kontaktlose Wechselspannungsmessung „NCV“.......................................................21

12. Zusatzfunktionen...............................................................................................................22

a) HOLD-Funktion ..........................................................................................................22

b) Abschaltautomatik......................................................................................................22

c) Taschenlampenfunktion..............................................................................................23

13. Austauschen der Sicherung ..............................................................................................23

14. Problembehandlung ..........................................................................................................24

15. Wartung und Reinigung.....................................................................................................25

a) Reinigung...................................................................................................................25

b) Wartung......................................................................................................................25

16. Entsorgung........................................................................................................................26

a) Produkt.......................................................................................................................26

b) Batterien/Akkus..........................................................................................................26

17. Technische Daten..............................................................................................................27

a) Allgemeines................................................................................................................27

b) Sicherungen...............................................................................................................28

c) Messtoleranzen..........................................................................................................28

d) Durchgangsprüfung ( ) und Diodentest ( )........................................................29

e) Messung von Gleichspannung (DC) ..........................................................................29

f) Messung von Wechselspannung (AC).......................................................................30

g) MessungdesWiderstands(Ω)...................................................................................30

h) Messung von Gleichstrom (DC) .................................................................................31

1. Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.

Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als

Anwender diese Bedienungsanleitung beachten!

Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise

zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie die-

ses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung

zum Nachlesen auf!

Bei technischen Fragen wenden Sie sich bitte an:

Deutschland: www.conrad.de

Österreich: www.conrad.at

Schweiz: www.conrad.ch

2. Aktuelle Bedienungsanleitungen

Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.

com/downloads herunter oder scannen Sie den abgebildeten QR-Code.

Befolgen Sie die Anweisungen auf der Webseite.

3. Symbol-Erklärung

Das Symbol mit dem Blitz im Drei-

eck weist auf Gefahren für Ihre Ge-

sundheit hin, z. B. Stromschläge.

Das Symbol mit dem Ausrufezei-

chen im Dreieck weist auf wichtige

Informationen in dieser Bedienungs-

anleitung hin. Lesen Sie diese Infor-

mationen immer aufmerksam.

Das Pfeilsymbol weist auf besonde-

re Informationen und Empfehlungen

zur Bedienung hin.

Dieses Gerät ist CE-konform und

entspricht den geltenden europäi-

schen Richtlinien.

Schutzklasse 2 (doppelte oder ver-

stärkte Isolierung, schutzisoliert).

Erdpotential

Dieses Produkt wurde einer Konfor-

mitätsbewertung für den GB-Raum

unterzogen und erfüllt sämtliche An-

forderungen der für Großbritannien

geltenden Richtlinien.

CAT II Es ist zum Überprüfen und Messen

von Stromkreisen, die direkt an die

Verbrauchsstellen (u. a. Steck-

dosen) des Niederspannungsnetzes

angeschlossen sind, geeignet.

CAT III Es eignet sich außerdem zum Über-

prüfen und Messen von sämtlichen

der an die Verteilung bzw. die Nied-

erspannungsanlage des Gebäudes

angeschlossenen Stromkreise.

Gleichstrom

Wechselstrom

4. Bestimmungsgemäße Verwendung

Bei diesem Produkt handelt es sich um ein Digital-Multimeter (DMM), bei dem die

Messwerte auf einem digitalen Display angezeigt werden. Das DMM ist für den Einsatz an

professionellen, industriellen und von Heimwerkern eingerichteten Stromkreisen vorgesehen,

die der Messkategorie CAT III oder einer kleineren Kategorie zuzuordnen sind. Das Gerät

ist ausschließlich für den Innengebrauch bestimmt. Kontakt mit Feuchtigkeit muss unbedingt

vermieden werden.

Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder

verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden,

kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu

Gefahren wie Kurzschlüsse, Brände oder elektrischen Schlägen führen. Lesen Sie sich die

Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Reichen Sie das Produkt

nur zusammen mit der Bedienungsanleitung an Dritte weiter.

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen

5. Lieferumfang

• Digital-Multimeter

• Messleitungen (paarweise)

• 9-V-Blockbatterie

• Bedienungsanleitung

6. Merkmale und Funktionen

• Messung von AC-/DC-Spannung

• Messung von DC-Strom bis 10 A

• Diodentest

• Symbol für den akustischen Durchgangs-

prüfer

• HOLD-Funktion

• Abschalt

• Display mit automatischer Hintergrundbe-

leuchtung

• 2000 Counts

• Automatischer Messbereich

• 600-V-Hochleistungssicherungen

• Messkategorie CAT III, 600 V

• Taschenlampenfunktio

7. Sicherheitshinweise

Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten

Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser

Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen

für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine

Haftung für daraus resultierende Personen- oder Sachschäden. Darüber

hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.

a) Allgemeines

• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte

andernfalls für Kinder zu einem gefährlichen Spielzeug werden.

• Schützen Sie das Produkt vor extremen Temperaturen, direkter

Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,

brennbaren Gasen, Dämpfen und Lösungsmitteln.

• Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.

• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer

Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere

Betrieb ist nicht mehr gewährleistet, wenn das Produkt

- sichtbare Schäden aufweist,

- nicht mehr ordnungsgemäß funktioniert,

- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen

gelagert wurde oder

- erheblichen Transportbelastungen ausgesetzt wurde.

• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das

Herunterfallen aus geringer Höhe können das Produkt beschädigen.

• Wenden Sie sich an eine Fachkraft, sollten Sie Zweifel in Bezug auf die

Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.

• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von

einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.

• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht

beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst

oder anderes Fachpersonal.

• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des

Verbandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen

und Betriebsmittel zu beachten.

• In Schulen, Ausbildungsstätten, Computer- oder Selbsthilfewerkstätten muss der

Umgang mit Messgeräten durch geschultes Personal in verantwortungsvoller

Weise überwacht werden.

• Vergewissern Sie sich vor jeder Verwendung, dass Ihr Prüfgerät ordnungsgemäß

funktioniert, indem Sie eine Spannung messen, die Ihnen bereits bekannt ist.

b) Angeschlossene Geräte

• Beachten Sie stets auch die Sicherheits- und Bedienhinweise der übrigen Geräte,

die an dieses Produkt angeschlossen sind.

c) Sicherung

• Eine defekte Sicherung ist durch eine baugleiche neue Sicherung zu ersetzen.

Das Reparieren oder Überbrücken einer defekten Sicherung ist nicht gestattet,

da dies einen Brand verursachen oder einen tödlichen elektrischen Schlag nach

sich ziehen könnte.

d) Batterien/Akkus

• Achten Sie beim Einlegen der Batterie/des Akkus auf die richtige Polung.

• Entfernen Sie die Batterie / den Akku, wenn Sie das Gerät längere Zeit nicht

verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende

oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen

hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher

Schutzhandschuhe tragen.

• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf. Lassen

Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder Haustieren

verschluckt werden könnten.

• Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen

von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/

Akkus und zur Beschädigung des Geräts führen.

• Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz und

werfenSiesienichtinsFeuer.VersuchenSieniemals,nichtauadbareBatterien

aufzuladen. Es besteht Explosionsgefahr!

e) Multimeter

• Nehmen Sie das das Messgerät niemals unmittelbar nachdem es von einer kalten

in eine warme Umgebung gebracht wurde in Betrieb. Das dabei entstehende

Kondenswasser kann zu irreparablen Schäden am Produkt führen. Lassen Sie

das Produkt deshalb stets zuerst auf Zimmertemperatur kommen.

• Vergewissern Sie sich vor jeder Messung, dass das Multimeter auf die richtige

Funktion eingestellt ist.

• Um einen elektrischen Schlag zu vermeiden, sollten Sie während der Messung

weder direkt noch indirekt mit den Anschlüssen/Messpunkten in Berührung

kommen. Überprüfen Sie das Messgerät vor jeder Messung auf Beschädigungen.

Führen Sie auf keinen Fall Messungen durch, wenn die Schutzisolierung

beschädigt (eingerissen, abgerissen usw.) ist.

• Sehen Sie von der Verwendung während eines Gewitters unbedingt ab.

• Verwenden Sie das Produkt nicht in unmittelbarer Nähe von starken magnetischen

oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren.

Messergebnisse könnten andernfalls erheblich beeinträchtigt werden.

• Sobald die Anzeige für eine geringe Ladekapazität der Batterie/des Akkus

erscheint,solltenSiedieBatterieersetzenbzw.denAkkuwiederauaden,um

sicherzustellen, dass Sie stets genaue Messergebnisse erhalten.

• Beachten Sie die Angaben, die sich neben den Warnschildern an den

Anschlüssen für die Messleitungen benden. Die gemessene

Spannung oder der gemessene Strom darf die vermerkten Werte nicht

überschreiten!

• Verwenden Sie das Messgerät unter keinen Umständen bei geöffnetem Gehäuse.

!LEBENSGEFAHR!

f) Messspitzen

• Die Kabel der Messspitzen sind in einer Art und Weise gefertigt, dass

sich ihr Verschleiß deutlich erkennen lässt. Bei Beschädigung wird eine

zweite Isolierschicht in einer anderen Farbe sichtbar. Tritt dieser Fall ein,

ist die Verwendung des Messzubehörs nicht mehr gestattet und für einen

entsprechenden Ersatz zu sorgen.

• Achten Sie während der Messung

darauf, die Messspitzen ausschließlich

andengekennzeichnetenGriffächenzu

umfassen.

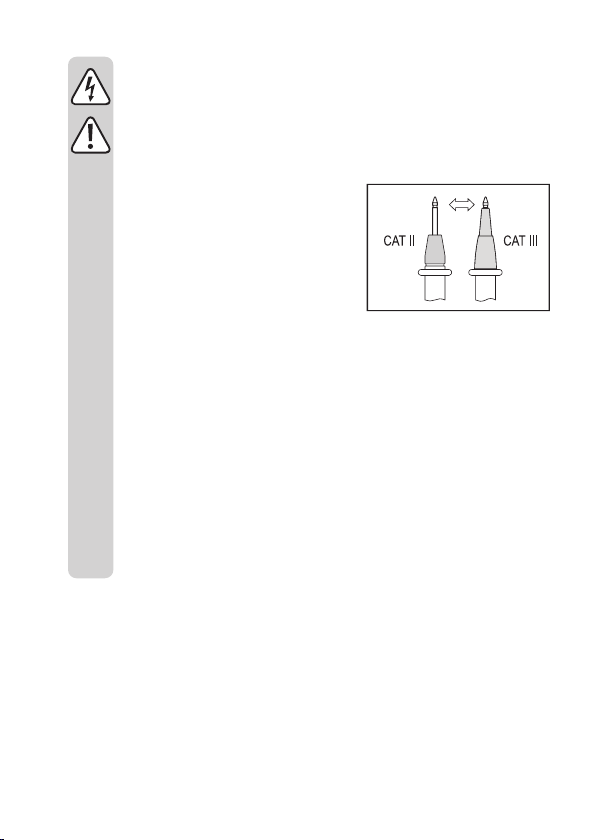

• Bei Verwendung der Messspitzen ohne

Abdeckkappen dürfen Messungen

zwischen dem Messgerät und dem

Erdpotential nicht oberhalb der

Messkategorie CAT II durchgeführt

werden.

• Bei Messungen in der Messkategorie CAT III. dürfen die Messspitzen nur mit

daran angebrachten Abdeckkappen (max. 4 mm freie Kontaktlänge) verwendet

werden, um unbeabsichtigte Kurzschlüsse während der Messung zu vermeiden.

Die Abdeckkappen sind im Lieferumfang enthalten.

• Die Messspitzen müssen bei jeder Änderung der Messfunktion vom zu

messenden Objekt getrennt werden.

• Lebensgefahr durch einen elektrischen Schlag! Bei Spannungen, die einen Wert

von 30 Veff oder 42,4 Vs (Wechselspannung) bzw. 60 V (Gleichspannung) über-

schreiten, sollten Sie stets besondere Vorsicht walten lassen.

• Für Messungen an einem Stromversorgungsnetz dürfen ausschließlich Prüfspit-

zen verwendet werden, die alle relevanten Anforderungen der Norm EN 61010-

031 erfüllen und mindestens für die Messkategorie CAT III (600 V, 10 A) ausgelegt

sind.

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels VOLTCRAFT Multimètre

VOLTCRAFT

VOLTCRAFT VC-11 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT MULTI-DMM MT-52 - V09-10 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC 220 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC-13 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC595OLED Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC920 - V06-09 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC611BT Manuel utilisateur

VOLTCRAFT

VOLTCRAFT 12 29 00 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC281 TRMS Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC191 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC871 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC251TRMS Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC-160 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC831 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC250 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT 2203066 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT LCR 4080 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT AT-200 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC130-1 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC190 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC-7200BT Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC-590OLED Manuel utilisateur

VOLTCRAFT

VOLTCRAFT AT-200 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC232 Manuel utilisateur

Manuels Multimètre populaires d'autres marques

Agilent Technologies

Agilent Technologies 34420A Manuel utilisateur

Fluke

Fluke 83 Manuel utilisateur

Hameg

Hameg HM 8012 Manuel utilisateur

Mastech

Mastech MY70 Manuel utilisateur

Steren

Steren MUL-300 Manuel utilisateur

Somogyi Elektronic

Somogyi Elektronic home SMA 92 Manuel utilisateur

Gossen MetraWatt

Gossen MetraWatt METRAmax 6 Manuel utilisateur

PeakTech

PeakTech 4000 Manuel d'utilisation et d'entretien

YOKOGAWA

YOKOGAWA 90050B Manuel utilisateur

Gossen MetraWatt

Gossen MetraWatt METRALINE DMM16 Manuel utilisateur

Fluke

Fluke 8846A Manuel d'utilisation et d'entretien

Tempo Communications

Tempo Communications MM200 Manuel utilisateur

Elenco Electronics

Elenco Electronics CM-1555 Manuel utilisateur

Mastech

Mastech MS8238C Manuel utilisateur

SDAR

SDAR 830A, 830B, 830D, 830C Manuel utilisateur

RS PRO

RS PRO RS-9519BT Manuel utilisateur

BGS technic

BGS technic 8890 Manuel utilisateur

Amprobe

Amprobe Hexagon 60 Manuel utilisateur
