VOLTCRAFT 23 87 82 Manuel utilisateur

7 IN 1 MULTIMETER MIT LC-DISPLAY

BEDIENUNGSANLEITUNG SEITE 2 - 29

7 IN 1 MULTIMETER WITH LC DISPLAY

OPERATING INSTRUCTIONS PAGE 30 - 57

MULTIMÈTRE 7 EN 1 AVEC ÉCRAN LCD

NOTICE D’EMPLOI PAGE 58 - 85

7-IN-1 MULTIMETER MET LC-DISPLAY

GEBRUIKSAANWIJZING PAGINA 86 - 113

Best.-Nr. / Item no. /

N° de commande / Bestelnr.:

23 87 82



VERSION 05/11

INHALTSVERZEICHNIS

Seite

1. Einführung .......................................................................................................................... 3

2. Bestimmungsgemäße Verwendung .................................................................................. 4

3. Produktbeschreibung ........................................................................................................ 4

4. Lieferumfang ...................................................................................................................... 6

5. Symbol-Erklärung .............................................................................................................. 6

6. Sicherheitshinweise........................................................................................................... 7

7. Übersicht der Anschlusskontakte und Bedienelemente .................................................. 9

8. Inbetriebnahme und Menüstruktur ................................................................................. 10

a) Fertigstellen der Anschlussleitungen ....................................................................... 10

b) Anschließen des 7 in 1 Multimeters ......................................................................... 10

c) Aufrufen der einzelnen Punkte in der Menüstruktur ................................................ 10

9. Akku-Tester ..................................................................................................................... 12

10. Innenwiderstands-Messung ........................................................................................... 14

11. Leistungs-Messung ........................................................................................................ 16

a) Überprüfung eines Elektroantriebes ........................................................................ 16

b) Überprüfen der Entladekapazität eines Akkus ........................................................ 18

c) Überprüfen der Ladekapazität eines Akkus ............................................................. 19

12. Servo-Tester .................................................................................................................... 20

13. Drehzahlmesser ............................................................................................................. 22

14. Temperaturmessung ....................................................................................................... 24

15. Schub-Kalkulator ............................................................................................................ 25

16. „SET UP“-Menü .............................................................................................................. 27

17. Wartung und Pflege ........................................................................................................ 28

18. Entsorgung ...................................................................................................................... 28

a) Allgemein ................................................................................................................... 28

b) Batterien und Akkus .................................................................................................. 28

19. Technische Daten ........................................................................................................... 29



1. EINFÜHRUNG

Sehr geehrte Kundin, sehr geehrter Kunde,

mit dem Kauf eines Voltcraft® - Produktes haben Sie eine sehr gute Entscheidung

getroffen, für die wir Ihnen danken.

Voltcraft® - Dieser Name steht auf dem Gebiet der Mess-, Lade- sowie Netztechnik für

überdurchschnittliche Qualitätsprodukte, die sich durch fachliche Kompetenz, außerge-

wöhnliche Leistungsfähigkeit und permanente Innovation auszeichnen.

Vom ambitionierten Hobby-Elektroniker bis hin zum professionellen Anwender haben Sie

mit einem Produkt der Voltcraft® - Markenfamilie selbst für die anspruchsvollsten

Aufgaben immer die optimale Lösung zur Hand. Und das Besondere: Die ausgereifte

Technik und die zuverlässige Qualität unserer Voltcraft® - Produkte bieten wir Ihnen mit

einem fast unschlagbar günstigen Preis-/Leistungsverhältnis an. Darum schaffen wir die

Basis für eine lange, gute und auch erfolgreiche Zusammenarbeit.

Wir wünschen Ihnen nun viel Spaß mit Ihrem neuen Voltcraft® - Produkt!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der

2. BESTIMMUNGSGEMÄSSE VERWENDUNG

Das 7 in 1 Multimeter mit LC-Display ist ausschließlich für den privaten Einsatz im

Modellbaubereich und für die damit verbundenen Betriebszeiten ausgelegt.

Für einen anderen Einsatz ist dieses Produkt nicht geeignet. Eine davon abweichende

Verwendung kann zur Beschädigung des Produktes mit den damit verbundenen Gefahren

wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. führen. Die Sicherheitshinweise sind

unbedingt zu befolgen!

Das Produkt darf nicht feucht oder nass werden.

Das Produkt ist kein Spielzeug, es ist nicht für Kinder unter 14 Jahren geeignet.

Beachten Sie alle Sicherheitshinweise dieser Bedienungsanleitung. Diese enthalten

wichtige Informationen zum Umgang mit dem Produkt.

3. PRODUKTBESCHREIBUNG

Beim 7 in 1 Multimeter handelt es sich um ein hochwertiges Messwerkzeug, das 7

Funktionen in einem Gerät vereint:

1. Akku-Tester „BATTERY CHECKER“

Mit Hilfe der Akku-Testfunktion können 2 - 8zellige LiPo-, LiFe- oder LiIon-Akkus exakt

vermessen werden. Neben den unterschiedlichen Spannungen der einzelnen Zellen zeigt

das 7 in 1 Multimeter noch den Ladezustand und den Spannungsunterschied zwischen der

stärksten und schwächsten Zelle im Akkupack an. Der Ladezustand und der Spannungs-

unterschied werden zusätzlich mit einem Balkendiagramm dargestellt.

2. Innenwiderstands-Messung „INT. RESISTANCE“

Mit Hilfe der Innenwiderstands-Messfunktion kann der Innenwiderstand jeder einzelnen

Zelle eines Akkupacks ermittelt werden. Über den Messwert kann man Rückschlüsse über

die Qualität des Akkus bzw. etwaiger Übergangswiderstände bei den Anschlussleitungen

ziehen.

3. Leistungs-Messung „WATT METER“

Leistungsmessung mit Anzeige von Spannung (V), Strom (A), Leistung (W), Energiemenge

(Wh) und Kapazität (Ah). Hierbei kann je nach Verwendung die eingeladene Energie (inkl.

aktueller Werte) beim Laden oder die entnommene Energie beim Betrieb eines

Verbrauchers angezeigt werden.

4. Servo-Testfunktion „SERVO TESTER“

Die Servo-Testfunktion ist ein ideales Hilfsmittel um zu erkennen, ob ein Servo sauber und

unterbrechungsfrei von einem Endausschlag bis zum anderen Endausschlag läuft.

Getriebeprobleme oder Aussetzer des Servo-Potenziometers lassen sich so schnell

erkennen.

5. Tacho-Funktion „TACHOMETER RPM“

Mit Hilfe der Tacho-Funktion können berührungslos die Umdrehungs-Zahlen von

Luftschrauben mit 1 - 5 Blättern ermittelt werden. Neben der aktuellen Drehzahl wird auch

der max. Spitzenwert angezeigt.

6. Thermometer-Funktion „TEMPERATURE“

Mit Hilfe des beiliegenden Sensors können Temperaturwerte von Akkus, Reglern oder

Motoren in °C oder °F erfasst werden. Neben der aktuellen Temperatur wird auch der

max. Spitzenwert angezeigt.

7. Schub-Kalkulator „THRUST CALC. . .“

Der Schub-Kalkulator errechnet nach Eingabe des Propeller-Durchmessers, des Propeller-

Wirkungsgrades und der am Boden erreichten Drehzahl den zu erwartenden Standschub.

4. LIEFERUMFANG

• 7 in 1 Multimeter (1)

• Eingangsleitung mit offenen

Kabelenden (2)

• Ausgangsleitung mit offenen

Kabelenden (3)

• Temperaturfühler-Kabel (4)

• Anschlusskabel zur Innen-

widerstands-Messung (5)

• Bedienungsanleitung

5. SYMBOL-ERKLÄRUNG

Ein Blitzsymbol im Dreieck warnt vor einem elektrischen Schlag oder der

Beeinträchtigung der elektrischen Sicherheit des Geräts.

Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Hinweise in

dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

¼Das „Pfeil“-Symbol ist zu finden, wenn besondere Tipps und Hinweise zur Bedienung

gegeben werden.

Bild 1

6. SICHERHEITSHINWEISE

Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung

verursacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschä-

den übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung

oder Nichtbeachten der Sicherheitshinweise verursacht werden,

übernehmen wir keine Haftung! In solchen Fällen erlischt die Gewähr-

leistung/Garantie.

• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige

Umbauen und/oder Verändern des Produkts nicht gestattet.

• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Das Produkt

darf nur an einer Stelle aufgestellt, betrieben oder gelagert werden, an der

es für Kinder nicht erreichbar ist. Gleiches gilt für Akkus.

• Das Produkt darf nicht feucht oder nass werden.

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für

Kinder zu einem gefährlichen Spielzeug werden.

• Achten Sie beim Anschluss von Ladegeräten, Akkus, Reglern und Motoren

immer auf die korrekte Polung: Rot = Plus (+) und Schwarz = Minus (-).

• Achten Sie beim Anschluss von Reglern und Motoren auch immer darauf,

dass zuerst der Sender eingeschaltet ist und der Bedienhebel für die

Motorfunktion in der Motor Aus-Stellung steht, bevor Sie den Akku am 7 in 1

Multimeter anschließen.

• Verwenden Sie zum Anschluss des 7 in 1 Multimeters hochstromfähige

Steckverbinder und ausreichend dimensionierte Verbindungsleitungen.

Achten Sie dabei auf sichere Kontaktierung, damit die Messergebnisse nicht

verfälscht werden.

• Das 7 in 1 Multimeter, die Steckverbinder und auch die Anschlusskabel

können während des Betriebes warm werden. Decken Sie deshalb weder

das Gerät noch die Anschlussleitungen ab. Achten Sie auf eine ausreichen-

de Belüftung.

• Achten Sie beim Umgang mit Ladegeräten und Akkus immer darauf, dass

Anschluss-Stecker bzw. offene Kabelenden unter Spannung keinen

Kurzschluss erzeugen können. Selbst bei kleinen Akkus mit geringen

Kapazitäten können sehr hohe Ströme fließen. Es besteht dabei akute

Brand- und Explosionsgefahr.

• Legen Sie das 7 in 1 Multimeter während des Betriebes auf eine feuerfeste

Unterlage.

• Betreiben Sie das Produkt niemals unbeaufsichtigt.

• Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen

oder elektromagnetischen Feldern, Sendeantennen oder HF-Generatoren.

Dadurch kann die Steuerelektronik beeinflusst werden.

• Verwenden Sie das Produkt niemals gleich dann, wenn es von einem kalten

Raum in einen warmen Raum gebracht wurde. Das dabei entstehende

Kondenswasser kann unter Umständen zu Funktionsstörungen oder

Beschädigungen führen! Lassen Sie das 7 in 1 Multimeter zuerst auf

Zimmertemperatur kommen.

• Vermeiden Sie direkte Sonneneinstrahlung, starke Hitze (>35 °C) oder Kälte

(<0 °C). Halten Sie es fern von Staub und Schmutz.

• Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einer

Fachkraft/ Fachwerkstatt durchgeführt werden. Es sind keine für Sie

einzustellenden bzw. zu wartenden Produktbestandteile im Geräteinneren.

• Gehen Sie vorsichtig mit dem Produkt um, durch Stöße, Schläge oder dem

Fall aus bereits geringer Höhe kann es beschädigt werden.

• In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfe-

werkstätten ist der Umgang mit Ladegeräten und Akkus durch geschultes

Personal verantwortlich zu überwachen.

• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist,

so ist das Gerät außer Betrieb zu setzen und gegen unbeabsichtigten

Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,

wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr

arbeitet, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach

schweren Transportbeanspruchungen.

Sollten Sie sich über den korrekten Betrieb nicht im Klaren sein oder sollten sich Fragen

ergeben, die nicht im Laufe der Bedienungsanleitung abgeklärt werden, so setzen Sie sich

mit uns oder einem anderen Fachmann in Verbindung.

Voltcraft®, Lindenweg 15, D-92242 Hirschau, Tel. 0180/586 582 7.

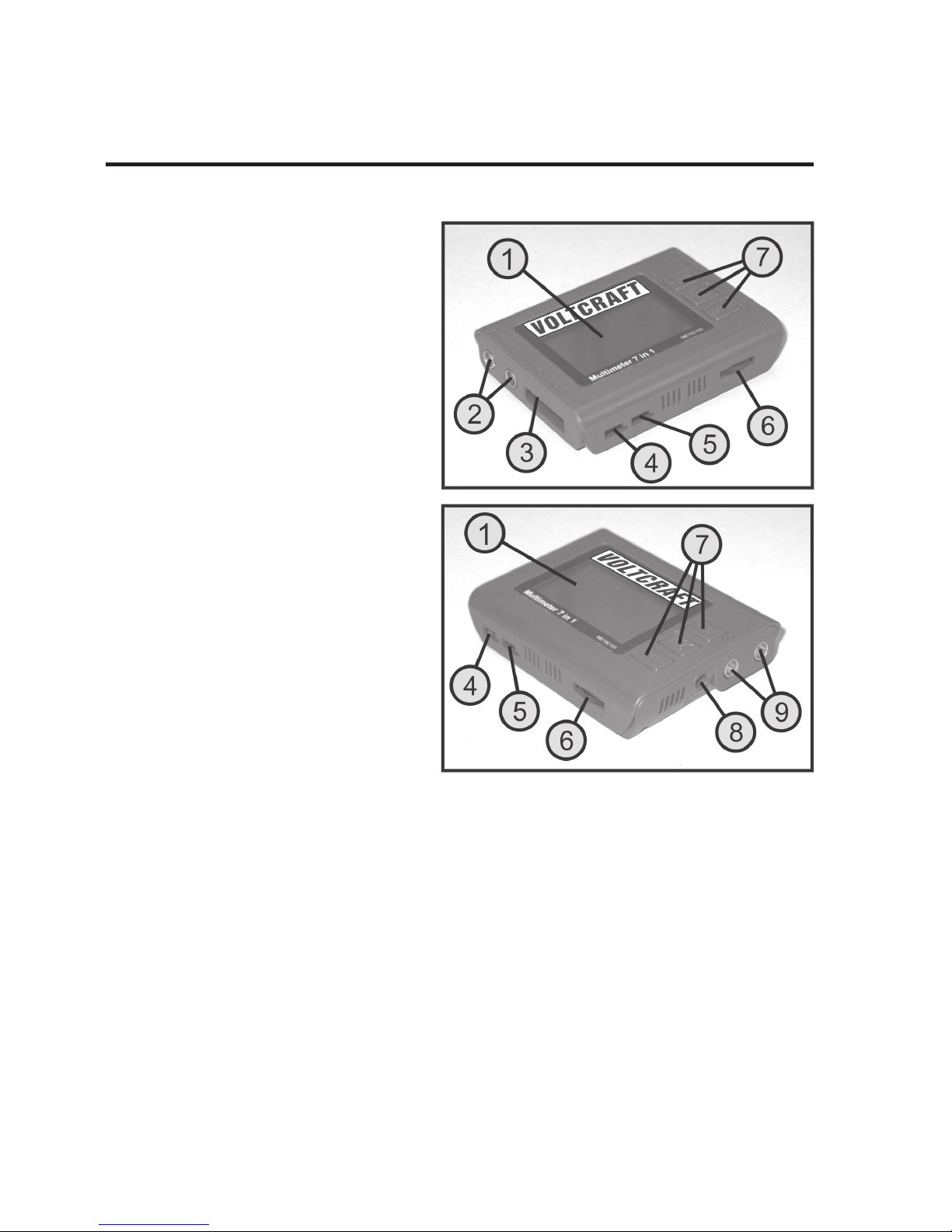

7. ÜBERSICHT DER ANSCHLUSSKONTAKTE UND

BEDIENELEMENTE

Das 7 in 1 Multimeter verfügt über folgende Anschlusskontakte und Bedienelemente:

1 Display

2 Eingangsbuchsen „INPUT“

3 Balancer-Anschluss

4 Temperatursensor-Anschluss

5 Servo-Anschluss

6 Einstellrad für die Servo-Testfunktion

7 Drucktasten „MODE“, „BACK/ESC“

und „ENTER“

8 Optischer Sensor für die Drehzahl-

messung

9 Ausgangsbuchsen „OUTPUT“

¼Mit der Taste „MODE“ schalten Sie die zur Verfügung stehenden Menüpunkte um.

Mit der Taste „BACK/ESC“ beenden Sie die aktuelle Anzeige und gehen in der

Menüstruktur zurück.

Mit der Taste „ENTER“ bestätigen/aktivieren Sie den ausgewählten Menüpunkt.

Bild 2

8. INBETRIEBNAHME UND MENÜ-STRUKTUR

a) Fertigstellen der Anschlussleitungen

Löten Sie zunächst an die offenen Enden der Ein- und Ausgangsleitungen (siehe Bild 1,

Pos. 2 und 3) die zu Ihren Akkus passenden Steckverbinder an und isolieren Sie die

Steckverbinder gegen unbeabsichtigte Kurzschlüsse.

Wichtig!

An einem Leitungspaar müssen Stecker (so wie am Akku) und am anderen

Leitungspaar müssen Buchsen (so wie am Ladegerät) montiert werden. Das

rote Kabel ist für den Plus-Anschluss (+) und das schwarze Kabel ist für den

Minus-Anschluss (-) vorgesehen. Um Fehlmessungen zu vermeiden müssen

Sie unbedingt auf eine optimale Kontaktierung der Steckverbinder achten.

Die Anschlussleitungen sollten so kurz wie möglich gehalten werden.

b) Anschließen des 7 in 1 Multimeters

Je nach Messfunktion muss das 7 in 1 Multimeter entweder an den Eingangsbuchsen

(„INPUT“) mit einem Akku/Spannungsquelle oder am Balancer-Anschluss mit einem Akku

verbunden werden. An den Eingangsbuchsen darf die max. Eingangsspannung von 60 V/

DC nicht überschritten werden.

Sobald Spannung anliegt, gibt das Multimeter einen Signalton ab und die 3zeilige

Startanzeige wird im Display angezeigt (siehe nächste Seite, Bild 3 oben links).

c) Aufrufen der einzelnen Punkte in der Menüstruktur

Nachdem die Startanzeige im Display erscheint, können Sie mit Hilfe der Taste „ENTER“

das Menü aufrufen. Falls im „SET UP“-Menü der Tastenton aktiviert wurde, gibt das Gerät

bei jeder Tastenbetätigung einen Signalton ab. Der oberste Menüpunkt „BATTERY

CHECKER“ ist bereits ausgewählt und schwarz hinterlegt.

Durch das Betätigen der Taste „MODE“ können Sie nun innerhalb der Menüstruktur um

einen Schritt nach unten schalten. Der jeweils ausgewählte Menüpunkt wird schwarz

hinterlegt. Ist der unterste Menüpunkt erreicht, wird beim nächsten Tastendruck wieder der

oberste Menüpunkt ausgewählt.

Mit der Taste „BACK/ESC“ können Sie die Menüstruktur verlassen und zurück zur

Startanzeige wechseln.

Table des matières

Langues :

Autres manuels VOLTCRAFT Multimètre

VOLTCRAFT

VOLTCRAFT VC271 SE Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC891 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC251TRMS Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC-2020 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC611BT Manuel utilisateur

VOLTCRAFT

VOLTCRAFT 2203066 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC 220 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC130-1 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC165 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC281 TRMS Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC276 TRMS Manuel utilisateur

VOLTCRAFT

VOLTCRAFT GDM 704 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC-110 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT AT-200 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC135 Instructions d'installation

VOLTCRAFT

VOLTCRAFT VC-20 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC595OLED Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC1008 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC-13A Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC-740E Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC250 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC831 Manuel utilisateur

VOLTCRAFT

VOLTCRAFT VC271 TRMS Manuel utilisateur

VOLTCRAFT

VOLTCRAFT 54 84 50 Manuel utilisateur

Manuels Multimètre populaires d'autres marques

Agilent Technologies

Agilent Technologies 34420A Manuel utilisateur

Fluke

Fluke 83 Manuel utilisateur

Hameg

Hameg HM 8012 Manuel utilisateur

Mastech

Mastech MY70 Manuel utilisateur

Steren

Steren MUL-300 Manuel utilisateur

Somogyi Elektronic

Somogyi Elektronic home SMA 92 Manuel utilisateur

Gossen MetraWatt

Gossen MetraWatt METRAmax 6 Manuel utilisateur

PeakTech

PeakTech 4000 Manuel d'utilisation et d'entretien

YOKOGAWA

YOKOGAWA 90050B Manuel utilisateur

Gossen MetraWatt

Gossen MetraWatt METRALINE DMM16 Manuel utilisateur

Fluke

Fluke 8846A Manuel d'utilisation et d'entretien

Tempo Communications

Tempo Communications MM200 Manuel utilisateur

Elenco Electronics

Elenco Electronics CM-1555 Manuel utilisateur

Mastech

Mastech MS8238C Manuel utilisateur

SDAR

SDAR 830A, 830B, 830D, 830C Manuel utilisateur

RS PRO

RS PRO RS-9519BT Manuel utilisateur

BGS technic

BGS technic 8890 Manuel utilisateur

Amprobe

Amprobe Hexagon 60 Manuel utilisateur
