Vivotek FD8164V Manuel utilisateur

Available from A1 Security Cameras

www.a1securitycameras.com email: [email protected]

Warning Before Installation / Warnung vor der Installation / Waarschuwing

voor installatie

Power off the Network Camera as soon as

smoke or unusual odors are detected.

Netzwerkkamera bei Rauchentwicklung

oder ungewöhnlichem Geruch sofort

abschalten.

Schakel de Netwerk Camera uit zodra u

rook of ongebruikelijke geuren waarneemt.

Do not place the Network Camera around

heat sources, such as a television or oven.

Stellen Sie die Netzwerkkamera nicht

in der Nähe von Wärmequellen (z. B.

Fernsehgeräte, Heizgeräte, etc.) auf.

Plaats de Netwerk Camera niet in de buurt

van warmtebronnen zoals een tv of oven.

Keep the Network Camera away from

direct sunlight.

Setzen Sie die Netzwerkkamera keiner

direkten Sonneneinstrahlung aus.

Plaats de Netwerk Camera niet in direct

zonlicht.

Keep the Network Camera away from

water. If the Network Camera becomes

wet, power off immediately.

Halten Sie die Netzwerkkamera von

Wasser und sonstiger Feuchtigkeit fern.

Falls die Netzwerkkamera nass oder

feucht geworden sein sollte, schalten Sie

sie sofort aus.

Houd de Netwerk Camera uit de buurt

van water. Schakel de Netwerk Camera

onmiddellijk uit als deze nat wordt.

Refer to your user's manual for the

operating temperature.

Hinweise zur Betriebstemperatur siehe

Benutzeranleitung.

Zie de gebruikershandleiding voor de

gebruikstemperatuur.

Do not place the Network Camera in high

humidity environments.

Stellen Sie die Netzwerkkamera nicht in

feuchter Umgebung auf.

Plaats de Netwerk Camera niet in vochtige

omgevingen.

English

•

Deutsch

•

Nederlands

Available from A1 Security Cameras

www.a1securitycameras.com email: [email protected]

Available from A1 Security Cameras

www.a1securitycameras.com email: [email protected]

Package Contents / Packungsinhalt kontrollieren / Inhoud van de

1 verpakking

M8X1.25

Drill hole

Cable hole

Record the MAC address before

installing the camera. FD8137HV

0002D10766AD

Notieren Sie sich die MAC-Adresse,

bevor Sie die Kamera installieren.

Neem het MAC-adres op voordat u de

camera installeert.

Available from A1 Security Cameras

www.a1securitycameras.com email: [email protected]

Physical Description / Beschreibung der Teile / Afmetingen

English

•

Deutsch

•

Nederlands

Light Sensor

Lichtsensor

Lens

Linse

Lens

Reset Button

Rückstellungsschalter

Resetknop

Microphone contacts

Mikrofonkontakte

Microfooncontactpunt

Black Cover

Schwarze Abdeckung

Zwarte behuizing

IR LEDs (8 units, distance 15m)

IR LED (8 Stück, Entfernung 15 m)

IR-LED's (8 eenheden, afstand

15m)

Status LED

MicroSD/SDHC Card Slot

MicroSD/SDHC Kartensteckplatz

MicroSD/SDHC-kaartsleuf

RJ45 Plug

RJ45-Stecker

RJ45-plug

Available from A1 Security Cameras

www.a1securitycameras.com email: [email protected]

Hardware Installation / Hardwareinstallation / Hardware installeren

1. Remove the dome cover. 2. Then remove the black cover as shown below.

Entfernen Sie das Entfernen Sie anschließend die schwarze Abdeckung

Kuppelgehäuse. wie unten gezeigt.

Verwijder de koepel. Verwijder vervolgens de zwarte behuizing zoals

hieronder is aangegeven.

Cable gauge:

Kabelstärke:

Kabeldoorsnede:

Ethernet: 5~6.3mm

Netzwerk: 5 - 6,3 mm

Ethernet:

5~6,3mm

DI: 1~2mm

DI: 1 - 2 mm

DI: 1~2mm

To LAN/WAN

M8X1.25

3. Pass Ethernet and DI wires through the rubber

seals and the waterproof connectors.

Führen Sie das Netzwerk- und DI-Kabel durch

die Gummidichtungen und die wasserdichten

Anschlüsse.

Leg de Ethernet- en DI-kabels door de rubberen

verzegelingen en waterdichte connectoren..

Available from A1 Security Cameras

www.a1securitycameras.com email: [email protected]

English

•

Deutsch

•

Nederlands

Ceiling Mount

Deckenbefestigung

Plafondmontage

1. Attach the alignment sticker to the ceilling/wall. Wall Mount

Bringen Sie den Aufkleber an der Decke/Wand an.

Bevestig de bijgesloten uitlijnsticker op het plafond/wand. Wandbefestigung

Wandmontage

2. Drill three pilot holes into the ceilling/wall.

Bohren Sie 3 Löcher in die Decke/Wand.

Boor 3 voorboorgaten in het plafond of de muur.

3. If you want to feed the cable through the ceiling/wall, drill a cable hole A as shown in the above

picture.

Wenn Sie das Kabel durch die Decke/Wand führen möchten, bohren Sie ein Loch A für das Kabel

wie oben abgebildet.

Als u de kabel door het plafond of muur wilt leggen, boort u een kabelgat A, zoals is aangegeven in

bovenstaande afbeelding.

4. Hammer the supplied plastic anchors into the holes.

Hämmern Sie die beiden mitgelieferten Kunststoffverankerungen in die Bohrungen ein.

Timmer vervolgens de bijgesloten plastic pluggen in de gaten.

5. Secure the camera using the supplied screws.

Schrauben Sie die Kamera mit den mitgelieferten Schrauben fest.

Bevestig de camera met de bijgesloten schroeven.

Assigning an IP Address / IP-Adresse zuweisen / Een ip-adres toekennen

1. Install the "Installation Wizard 2."

Installieren Sie den “Installationsassistenten 2”.

Installeer de “Installatiewizard 2.”

2. The program will search for VIVOTEK Video Receivers, Video Servers or Network Cameras on the

same LAN.

Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in

demselben LAN.

Het programma zoekt videoreceivers, videoservers en Netwerk Camera's van VIVOTEK op hetzelfde

lan.

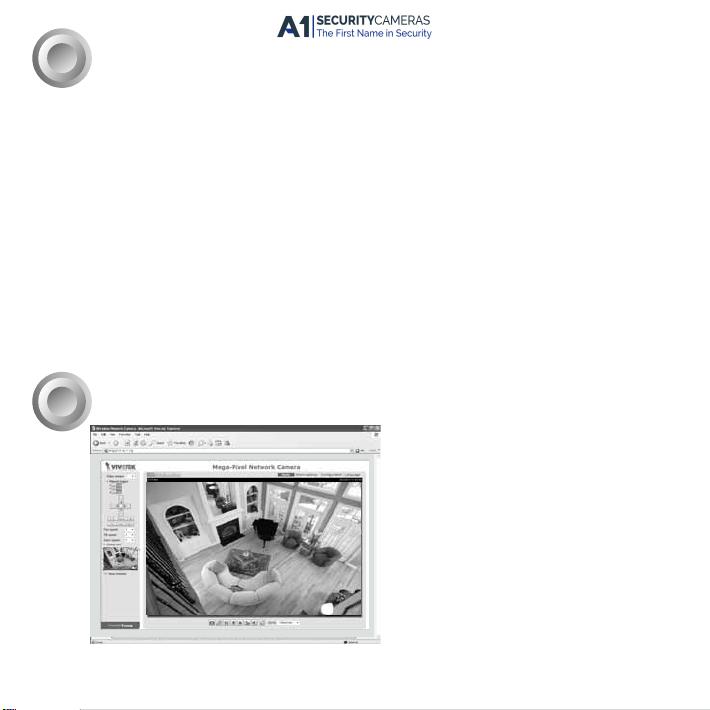

3. Double-click on the camera's MAC address to open a browser management session with the camera.

Klicken Sie doppelt auf die MAC-Adresse, um eine Verwaltungssitzung mit der Netzwerkkamera im

Browser zu öffnen.

Dubbelklik op het MAC-adres van de camera om een browserbeheersessie met de camera te openen.

6 Ready to Use / Betriebsfertig / Klaar voor gebruik

Available from A1 Security Cameras

www.a1securitycameras.com email: [email protected]

Available from A1 Security Cameras

www.a1securitycameras.com email: [email protected]

7 Adjusting the Lens / Objektiv einstellen / De lens afstellen

Adjust the camera lens to the desired viewing angle:

Drehen Sie das Kameraobjektiv in den gewünschten Sichtwinkel:

Stel de cameralens af op de gewenste kijkhoek:

1. Loosen the tilt adjustment screws on both sides

Lösen Sie die Neigungseinstellschrauben an beiden Seiten.

Maak de schroeven voor de kantelaanpassing los aan beide zijden.

2. Turns the lens modules toward the direction you prefer.

Drehen Sie die Objektivmodule in die gewünschte Richtung.

Draai de lensmodule in de gewenste richting.

3. Tighten the adjustment screws.

Ziehen Sie die Einstellschrauben fest.

Draai de bevestigingschroeven vast.

Loosen Tighten

123

Pan 350°

Schwenken 350°

Pannen 350°

Tilt: 60°

Neigen 60°

Kantelen 60° Rotate 350°

Drehen 350°

Draaien 350°

English

•

Deutsch

•

Nederlands

Available from A1 Security Cameras

www.a1securitycameras.com email: [email protected]

8 Completion / Abschluss / Voltooien

1. Attach the black cover. If you feed the cable from the side, route cables from the groove at the

bottom.

Befestigen Sie die schwarze Abdeckung. Wenn Sie das Kabel seitlich zuführen möchten, führen

Sie sie durch die Aussparung an der Unterseite.

Bestig de zwarte behuizing. Als u de kabel via de zijkant legt, leidt u de kabels vanuit de groef aan

de onderzijde.

2. Attach the dome cover.

Befestigen Sie das Kuppelgehäuse.

Bevestig de koepelvormige behuizing.

Available from A1 Security Cameras

www.a1securitycameras.com email: [email protected]
