VIESMANN

Bedienungsanleitung

für den Anlagenbetreiber

Heating system

With control unit for constant temperature operation

VITODENS 100-W

5581 552 4/2007 Bitte aufbewahren!

Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und

Schäden für Menschen und Sachwerte auszuschließen.

Erläuterung der Sicherheits-

hinweise

Gefahr

Dieses Zeichen warnt vor Per-

sonenschäden.

!Achtung

Dieses Zeichen warnt vor

Sach- und Umweltschäden.

Hinweis

Angaben mit dem Wort Hinweis ent-

halten Zusatzinformationen.

Zielgruppe

Diese Bedienungsanleitung richtet

sich an die Bediener der Heizungsan-

lage.

Gefahr

Unsachgemäß durchgeführte

Arbeiten an der Heizungsan-

lage können zu lebensbedro-

henden Unfällen führen.

&Arbeiten an Gasinstallatio-

nen dürfen nur von Installa-

teuren vorgenommen

werden, die vom zuständigen

Gasversorgungsunterneh-

men dazu berechtigt sind.

&Elektroarbeiten dürfen nur

von Elektrofachkräften

durchgeführt werden.

Verhalten bei Gasgeruch

Gefahr

Austretendes Gas kann zu

Explosionen führen, die

schwerste Verletzungen zur

Folge haben.

&Nicht rauchen! Offenes

Feuer und Funkenbildung

verhindern. Niemals Schalter

von Licht und Elektrogeräten

betätigen.

&Gasabsperrhahn schließen.

&Fenster und Türen öffnen.

&Personen aus der Gefahren-

zone entfernen.

&Gas- und Elektro-

versorgungsunternehmen

und Fachbetrieb von außer-

halb des Gebäudes benach-

richtigen.

&Stromversorgung zum

Gebäude von sicherer Stelle

(außerhalb des Gebäudes)

unterbrechen lassen.

Verhalten bei Abgasgeruch

Gefahr

Abgase können zu lebensbe-

drohenden Vergiftungen füh-

ren.

&Heizungsanlage abschalten.

&Aufstellort belüften.

&Türen in Wohnräumen

schließen.

Für Ihre Sicherheit

Sicherheitshinweise

5581 552

Verhalten bei Brand

Gefahr

Bei Feuer besteht Verbren-

nungs- und Explosionsgefahr.

&Heizungsanlage abschalten.

&Absperrventile in den Brenn-

stoffleitungen schließen.

&Benutzen Sie einen geprüf-

ten Feuerlöscher der Brand-

klassen ABC.

Bedingungen an den Heizungs-

raum

!Achtung

Unzulässige Umgebungsbe-

dingungen können Schäden an

der Heizungsanlage verursa-

chen und einen sicheren

Betrieb gefährden.

&Umgebungstemperaturen

größer 0 ºC und kleiner 35 ºC

gewährleisten.

&Luftverunreinigungen durch

Halogenkohlenwasserstoffe

(z.B. enthalten in Farben,

Lösungs- und Reinigungsmit-

teln) und starken Staubanfall

(z.B. durch Schleifarbeiten)

vermeiden.

&Dauerhaft hohe Luftfeuchtig-

keit (z.B. durch permanente

Wäschetrocknung) vermei-

den.

&Vorhandene Zuluftöffnungen

nicht verschließen.

Zusatzkomponenten, Ersatz- und

Verschleißteile

!Achtung

Komponenten, die nicht mit der

Heizungsanlage geprüft wur-

den, können Schäden an der

Heizungsanlage hervorrufen

oder deren Funktionen beein-

trächtigen.

Anbau bzw. Austausch aus-

schließlich durch den Fachbe-

trieb vornehmen lassen.

Für Ihre Sicherheit (Fortsetzung)

Sicherheitshinweise

5581 552

Zuerst informieren

Erstinbetriebnahme .................................................................................... 5

Ihre Anlage ist voreingestellt....................................................................... 5

Certification details..................................................................................... 5

General description .................................................................................... 5

Wo Sie bedienen

Übersicht der Bedien- und Anzeigeelemente............................................... 7

&Regelung öffnen ...................................................................................... 7

&Control and display elements ................................................................... 7

&Indicators on display ................................................................................ 8

Changing room temperature ....................................................................... 8

Ein- und Ausschalten

Heizungsanlage einschalten ....................................................................... 9

Settings

Operating modes ........................................................................................ 10

&Heating mode .......................................................................................... 10

&DHW heating - combi boiler...................................................................... 10

Heating ...................................................................................................... 10

Hot water (combi boiler only)....................................................................... 11

&Switch comfort function ON and OFF ....................................................... 11

Hot water (system boiler only) ..................................................................... 12

Displays

Heating water temperature and system pressure......................................... 13

Switch OFF

Switching the Vitodens OFF with frost protection......................................... 14

Shutting down the heating system............................................................... 14

Was ist zu tun?

System characteristics................................................................................ 15

Fault messages in the display ..................................................................... 16

Instandhaltung

Reinigung................................................................................................... 17

Inspection and maintenance ....................................................................... 17

Tipps zum Energiesparen......................................................................... 18

Stichwortverzeichnis................................................................................ 19

Inhaltsverzeichnis

5581 552

The initial start-up and matching of

the control unit to local conditions and

the structural characteristics of the

building must be carried out by your

heating contractor.

Ihre Anlage ist voreingestellt

Your combi boiler is ready to provide

both central heating and hot water

after installation. Your system boiler

will provide both heating and hot

water providing a cylinder is installed.

Your heating system is therefore

ready for use.

You may change the factory settings

in accordance with personal require-

ments.

Hinweis

All data is saved in case of power fai-

lure.

Certification details

The Vitodens 100-W is certified to

comply with the requirements of the

relevant European Directives (90/396/

EEC, 73/23 EEC and 92/42/EEC) for

use in Great Britain and Ireland with

gas category I2H (G20 with a gover-

ned gas supply at 20 mbar (8 in.wg)

inlet pressure).

The appliance classification is either

C13x or C33x depending upon whe-

ther a horizontal or vertical flue termi-

nal is used.

General description

The Vitodens 100-W is a fully automa-

tic, wall mounted, fan assisted balan-

ced flue gas combination or system

boiler for use with natural gas (G20) at

20 mbar (8 in.wg) supply in sealed

systems only.

The unit provides central heating at

outputs between 8.0 kW to 24.0 kW/

30.0 kW. If required, the central hea-

ting output can be range-rated to suit

the system requirements.

Erstinbetriebnahme

Zuerst informieren

5581 552

The heat output is automatically con-

trolled according to demand (in both

domestic hot water and central hea-

ting mode). Note that hot water is

always given priority.

General description (Fortsetzung)

Zuerst informieren

5581 552

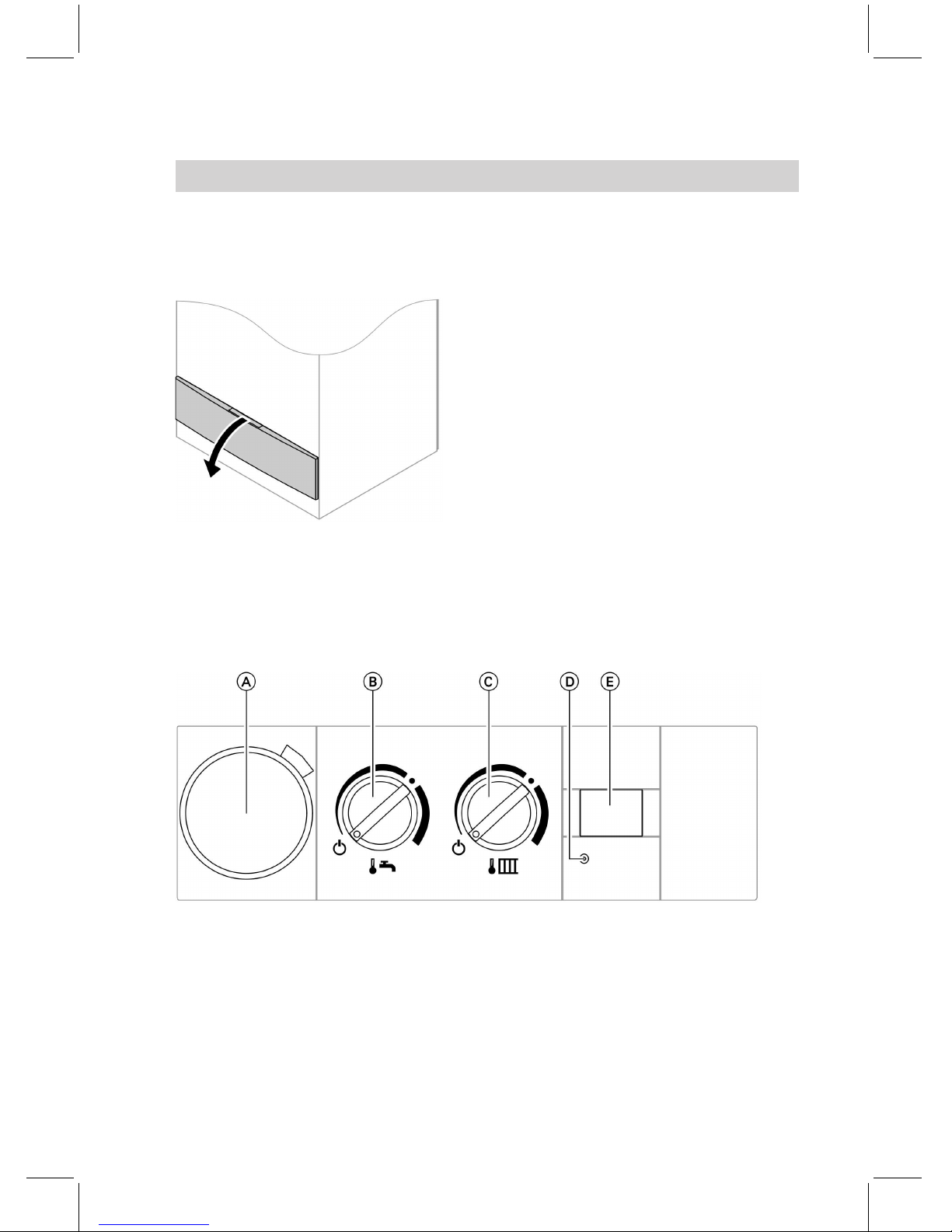

Regelung öffnen

The controls and display elements are behind the hinged front cover.

Control and display elements

The control unit is preset at the factory for standard operation.

Your heating system is therefore ready for use.

ATime switch (accessories)

Btw Rotary selector „DHW tempe-

rature “(combi boiler only)

Ctr Rotary selector „Heating

water temperature“

DFault display/reset button

EDisplay

Übersicht der Bedien- und Anzeigeelemente

Wo Sie bedienen

5581 552

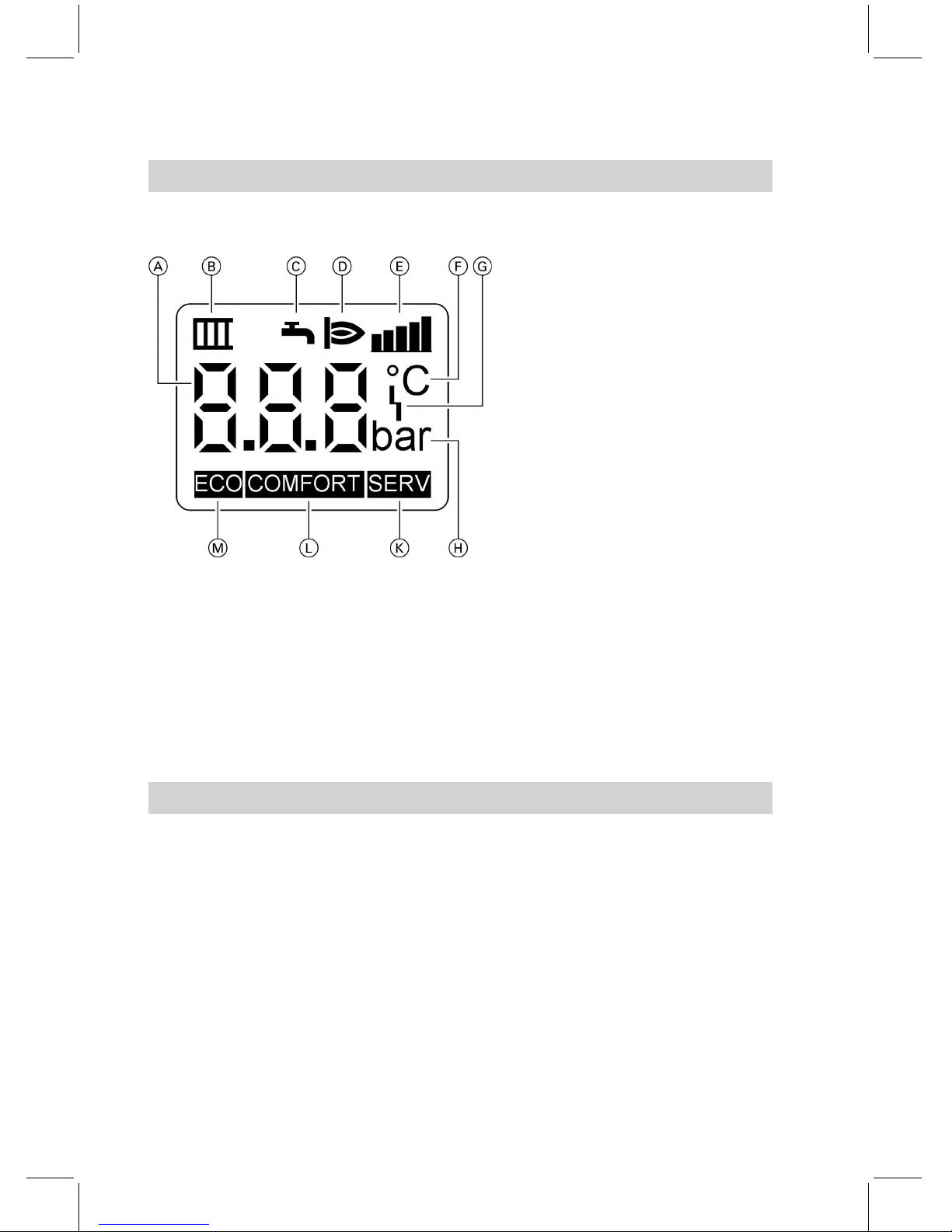

Indicators on display

ADisplay value / fault code

BHeating mode

CDHW heating

DBurner in operation

ECurrent burner output

FTemperature in °C (in conjunction

with the display value)

GFault

HSystem pressure (in conjunction

with display value)

KService setting active (only for

contractors)

LComfort function enabled

MComfort function disabled

Changing room temperature

In addition to the boiler control unit, a separate room temperature controller

must be installed in one of the living rooms to comply with part L of the Building

Regulations if the heating system is to be regulated in accordance with the

required room temperature.

Please make any adjustments using

the relevant operating instructions.

Please also note:

All radiator thermostat valves must be

fully open in the room in which the

control unit is installed.

Übersicht der Bedien- und Anzeigeelemente (Fortsetzung)

Wo Sie bedienen

5581 552

The initial start-up and matching up of the control unit to local conditions and the

structural characteristics of the building must be carried out by your heating

contractor.

We recommend you contact your local heating contractor if you are planning to

start up the heating system that has not been used for a long period.

1. Switch ON the mains power.

Your heating system and the

Vitotrol 100 room temperature con-

troller (if installed) are now ready

for operation.

2. Check the pressure of the heating

system by moving the rotary selec-

tors „tw “and „tr“to „9“. The

system pressure appears on the

display.

Minimum system pressure 1.0

bar.

If the pressure of the system is too

low, please notify your heating con-

tractor.

Heizungsanlage einschalten

Ein- und Ausschalten

5581 552

Your Vitodens can be operated in the following modes:„Heating“or „DHW“.

Heating mode

If a Vitotrol 100 room temperature

controller, or a similar programmable

room thermostat, is connected, it is

used to set the required room tempe-

rature.

Please refer to the separate operating

instructions.

If the setting on the room temperature

control unit is inadequate for achie-

ving the required room temperature

(e.g. during an extremely cold winter),

the heating water temperature can

also be modified using the rotary

selector „tr“.

DHW heating - combi boiler

In the event of a demand for hot

water, the appliance will detect water

flow and initiate the ignition

sequence. The fan (and pump) will

start and the boiler will light.

If the hot water demand is near to the

maximum design flow rate the boiler

will run continuously at full output until

the tap is closed or the flow rate is

reduced, the heat input will be redu-

ced to maintain a steady pre-set tem-

perature at the tap.

Hot water is available almost instanta-

neously from the boiler, but the final

outlet temperature and the delay in

reaching full temperature will depend

on the flow rate and the distance from

the boiler to the tap.

When the tap is closed the boiler will

return to heating mode, if there is a

demand for heating, otherwise the

boiler will shut down until the next

demand for heating or hot water.

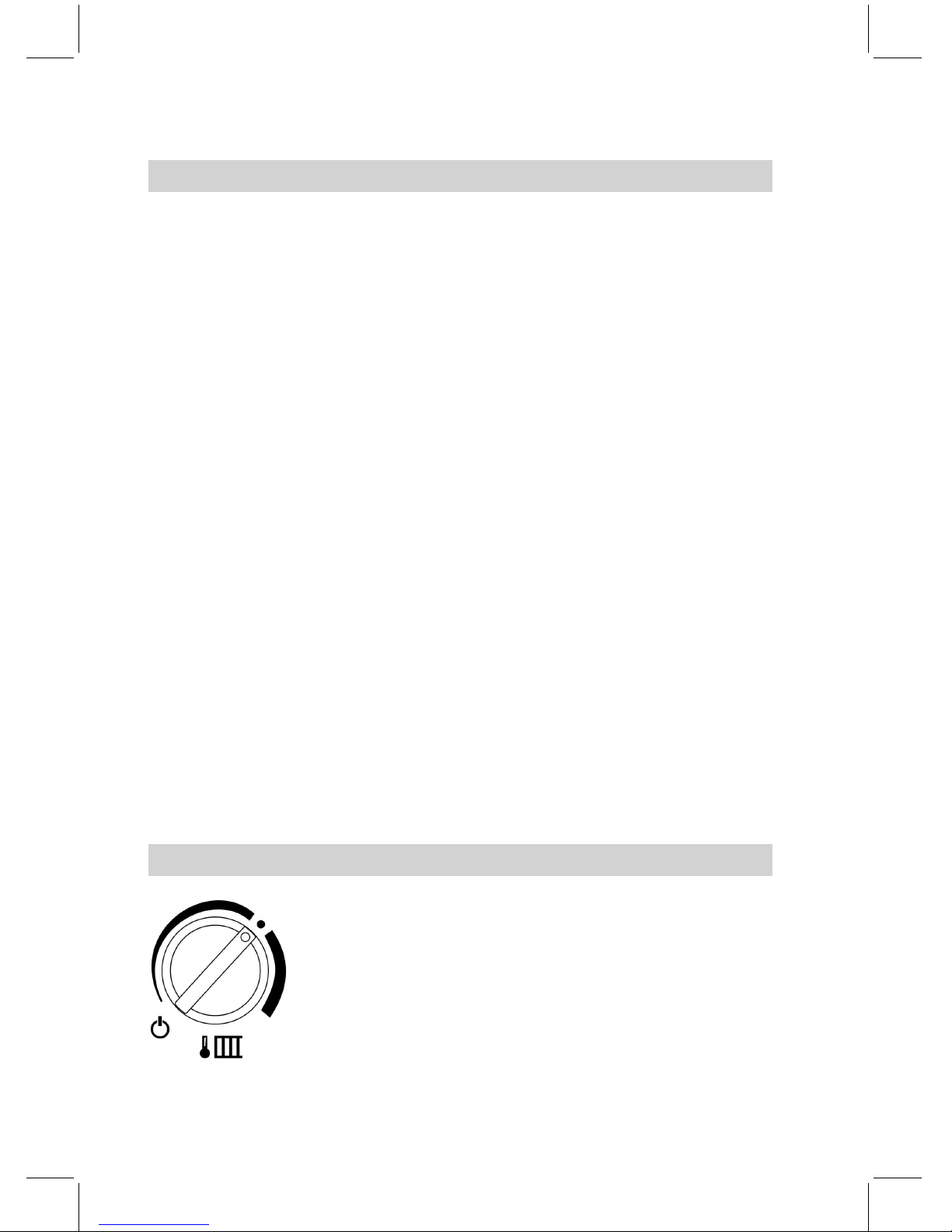

Heating

Switching ON:

Turn rotary selector „tr“to the

required heating water temperature.

If central heating is active the indica-

tor „r“appears on the display.

Switching OFF:

Turn rotary selector „rt“to „9“.

Operating modes

Settings

5581 552

Autres manuels pour Vitodens 100-W

Table des matières

Autres manuels Viessmann Système de chauffage

Viessmann

Viessmann Vitotronic 200 KW2 Manuel utilisateur

Viessmann

Viessmann VITOTRONIC 100 Manuel utilisateur

Viessmann

Viessmann VITOTRONIC 100 Manuel utilisateur

Viessmann

Viessmann VITOVENT 300 Manuel utilisateur

Viessmann

Viessmann NC-Box Mode d'emploi

Viessmann

Viessmann Vitodens 100-W Manuel utilisateur

Viessmann

Viessmann Vitocell 100-H Guide de démarrage rapide

Viessmann

Viessmann Solar-Divicon-HX Manuel utilisateur

Viessmann

Viessmann VITOVENT 300 Manuel utilisateur

Viessmann

Viessmann VITOSOL 200-T SD2A 2m2 Series Manuel utilisateur

Viessmann

Viessmann Vitodens 100-W Manuel utilisateur

Viessmann

Viessmann VITOBLOC 200 Manuel de la liste des pièces

Viessmann

Viessmann Vitocell 100-L Mode d'emploi

Viessmann

Viessmann VITODENS 200 WB2B Manuel utilisateur

Viessmann

Viessmann VITODENS Manuel utilisateur

Viessmann

Viessmann VITOCELL 100-B Mode d'emploi

Viessmann

Viessmann VITODENS Manuel utilisateur

Viessmann

Viessmann VITOBLOC 200 Manuel de la liste des pièces

Viessmann

Viessmann VITODENS Manuel utilisateur

Viessmann

Viessmann VITODENS Manuel utilisateur

Viessmann

Viessmann Vitocell 100-H Mode d'emploi

Viessmann

Viessmann Vitodens series Manuel utilisateur

Viessmann

Viessmann Vitotronic 200 KW2 Manuel utilisateur

Viessmann

Viessmann VITOCELL 300-H Guide de démarrage rapide

Manuels Système de chauffage populaires d'autres marques

aerauliqa

aerauliqa QR350ABP Manuel utilisateur

WatchGas

WatchGas ATEX BEACON Manuel utilisateur

Lampoassa

Lampoassa 203GT Manuel utilisateur

MSA

MSA SOA-1022 Manuel utilisateur

nilan

nilan Compact P Manuel utilisateur

ITR

ITR OASIS NE-S Manuel utilisateur

Carrier

Carrier 48LJD Dimensions et guide d'installation

aldes

aldes EVEREST XV Manuel utilisateur

Kober

Kober C22SPV23MEF Manuel utilisateur

Oxygen

Oxygen X-Air V400 Manuel utilisateur

Carrier

Carrier FB4CNF Manuel utilisateur

Kroll

Kroll HM200 Manuel

Kroll

Kroll HM200 Manuel

NuAire

NuAire XBOXER XBC Series Manuel utilisateur

Trane

Trane VR104GD-U Series Manuel utilisateur

Vents

Vents VUT V mini Manuel utilisateur

Magnum Heating

Magnum Heating W-CONTROL Manuel utilisateur

Solar 3C

Solar 3C 3C382B Guide de dépannage
