EMDIN03

V. 07 –16/08/2018 2 ©Velleman nv

USER MANUAL

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that

disposal of the device after its lifecycle could harm the

environment. Do not dispose of the unit (or batteries) as

unsorted municipal waste; it should be taken to a

specialized company for recycling. This device should be

returned to your distributor or to a local recycling service. Respect

the local environmental rules.

If in doubt, contact your local waste disposal authorities.

Thank you for choosing Velleman! Please read the manual thoroughly

before bringing this device into service. If the device was damaged in

transit, do not install or use it and contact your dealer.

Safety instructions

Read and understand this manual and all safety

signs before using this appliance.

This device can be used by children aged from 8 years and above,

and persons with reduced physical, sensory or mental capabilities

or lack of experience and knowledge if they have been given

supervision or instruction concerning the use of the device in a

safe way and understand the hazards involved. Children shall not

play with the device. Cleaning and user maintenance shall not be

made by children without supervision.

EMDIN03

V. 07 –16/08/2018 3 ©Velleman nv

A qualified technician should install and service this device.

The measurements provided by this device are for information

purposes only.

Description

Three-phase four-wire electronic watt-hour meter with pulse

counting output. Very accurate, reliable, light and compact device.

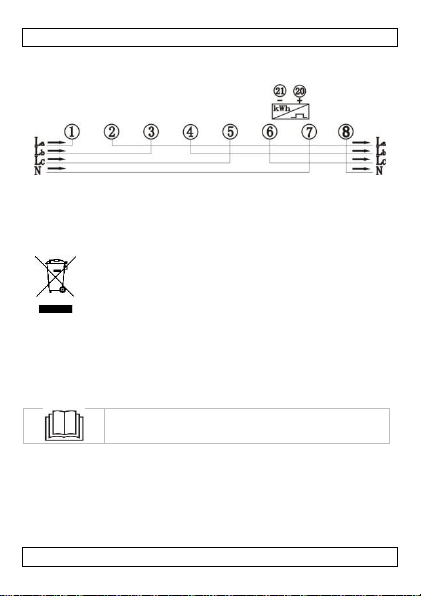

Connection diagram: see page 2.

Features

LCD display (with blue backlight)

pulse output

LED indicator

Reset

This device does not have a reset function.

Technical Specifications

dimensions

7 modules DIN-RAIL

voltage

3 x 230 / 400 V

current

10 (100) A (1)

accuracy class

1.0

frequency

50 / 60 Hz

display mode

LCD 6+1 = 999999.9 kWh

power consumption

≤ 2 W (10 VA)

temperature range

-20 to 55 °C

LED indicator

1 blink per pulse

pulse output

800 imp/kWh

voltage: 12 to 27 V

current: 27 mA

impulse width: 90 ms

(1)

10(100)A: 10 (Ib = 10 A) and (100) I max = 100 A.

The internal measurement always happens at 10 A (Ib), this

via an internal voltage divider. For example, a live current of

25 or 32 A flows through the circuit. The max current for this

kwh meter may be 100 A (I max).

Note: the most accurate measurement for these kWh meter, is

by a live current of 10 A through the circuit.

EMDIN03

V. 07 –16/08/2018 4 ©Velleman nv

Use this device with original accessories only. Velleman nv cannot be

held responsible in the event of damage or injury resulting from

(incorrect) use of this device. For more info concerning this product

and the latest version of this manual, please visit our website

www.velleman.eu. The information in this manual is subject to

change without prior notice.

The copyright to this manual is owned by Velleman nv. All

worldwide rights reserved. No part of this manual may be copied,

reproduced, translated or reduced to any electronic medium or

otherwise without the prior written consent of the copyright holder.

GEBRUIKERSHANDLEIDING

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na

zijn levenscyclus wordt weggeworpen, dit toestel schade

kan toebrengen aan het milieu. Gooi dit toestel (en

eventuele batterijen) niet bij het gewone huishoudelijke

afval; het moet bij een gespecialiseerd bedrijf

terechtkomen voor recyclage. U moet dit toestel naar uw

verdeler of naar een lokaal recyclagepunt brengen. Respecteer de

plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten

betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het

toestel in gebruik neemt. Werd het toestel beschadigd tijdens het

transport, installeer het dan niet en raadpleeg uw dealer.

Veiligheidsinstructies

Lees en begrijp deze handleiding en de

veiligheidsinstructies vóór ingebruikname.

Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar,

door personen met fysieke, zintuiglijke of verstandelijke

beperkingen, of door personen met gebrek aan ervaring en

EMDIN03

V. 07 –16/08/2018 5 ©Velleman nv

kennis, op voorwaarde dat dit onder toezicht gebeurt van een

persoon die verantwoordelijk is voor hun veiligheid of hun

aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken

en zich bewust zijn van de risico's die het gebruik van het toestel

met zich meebrengt. Kinderen mogen niet met het toestel spelen.

De reiniging en het onderhoud van het toestel mogen niet worden

uitgevoerd door kinderen, tenzij ze onder toezicht staan.

Laat dit toestel installeren en onderhouden door een geschoolde

technicus.

De afmetingen van dit toestel zijn louter informatief.

Omschrijving

Driefasige 4-draad elektronische DIN-rail kWh-meter met

impulsuitgang. Een zeer nauwkeurig, betrouwbaar, licht en compact

toestel.

Aansluitdiagram: zie pagina 2.

Eigenschappen

LCD display (met blauwe achtergrondverlichting)

impulsuitgang

LED-indicator

Reset

Dit toestel heeft geen reset-functie.

Technische specificaties

afmetingen

7 modules DIN-RAIL

voltage

3 x 230 / 400 V

stroom

10 (100) A (1)

nauwkeurigheidsklasse

1.0

frequentie

50 / 60 Hz

displaymodus

LCD 6+1 = 999999.9 kWh

verbruik

≤ 2 W (10 VA)

temperatuurbereik

-20 tot 55 °C

LED-indicator

1 flits per impuls

impulsuitgang

800 imp/kWh

voltage: 12 to 27 V

stroom: 27 mA

impulsbreedte: 90 ms

EMDIN03

V. 07 –16/08/2018 6 ©Velleman nv

(1)

10(100)A: 10 (Ib = 10 A) en (100) I max = 100 A.

De inwendige meting gebeurt altijd bij 10 A (Ib), dit via een

interne spanningsdeler. Voorbeeld, er vloeit een stroom van

25 of 32 A door de kring. De maximumstroom door de kring

voor deze meter mag 100 A bedragen (I max).

De meest nauwkeurige meting voor deze kWh meter, is bij een

stroom van 10 A door het circuit.

Gebruik dit toestel enkel met originele accessoires. Velleman nv is

niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik

van dit toestel. Voor meer informatie over dit product en de laatste

versie van deze handleiding, zie www.velleman.eu. De informatie in

deze handleiding kan te allen tijde worden gewijzigd zonder

voorafgaande kennisgeving.

Velleman nv heeft het auteursrecht voor deze handleiding.

Alle wereldwijde rechten voorbehouden. Het is niet toegestaan

om deze handleiding of gedeelten ervan over te nemen, te kopiëren,

te vertalen, te bewerken en op te slaan op een elektronisch medium

zonder voorafgaande schriftelijke toestemming van de

rechthebbende.

MODE D’EMPLOI

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination

d'un appareil en fin de vie peut polluer l'environnement.

Ne pas jeter un appareil électrique ou électronique (et des

piles éventuelles) parmi les déchets municipaux non

sujets au tri sélectif; une déchèterie traitera l'appareil en

question. Renvoyer cet appareil à votre fournisseur ou à

un service de recyclage local. Il convient de respecter la

réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

EMDIN03

V. 07 –16/08/2018 7 ©Velleman nv

Nous vous remercions de votre achat ! Lire le présent mode d'emploi

attentivement avant la mise en service de l'appareil. Si l'appareil a

été endommagé pendant le transport, ne pas installer et consulter

votre revendeur.

Consignes de sécurité

Lire et comprendre ce mode d'emploi et toutes les

consignes de sécurité avant d'utiliser l'appareil.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus

et des personnes manquant d’expérience et de connaissances ou

dont les capacités physiques, sensorielles ou mentales sont

réduites, si elles ont été formées et encadrées quant à l'utilisation

de l'appareil d'une manière sûre et connaissent les risques

encourus. Ne pas laisser les enfants jouer avec l'appareil. Le

nettoyage et l'entretien ne doivent pas être effectués par des

enfants sans surveillance.

Confier l’installation et l’entretien à un technicien qualifié.

Les dimensions fournies pour cet appareil sont à titre informatif

seulement.

Description

Compteur d'énergie électronique triphasé à 4 fils sur rail DIN avec

sortie impulsion. Un appareil très précis, fiable, léger et compact.

Schéma connexion: voir page 2.

Caractéristiques

afficheur LCD (rétroéclairage bleu)

sortie d'impulsion

Indicateur LED

Réinitialisation

L'appareil n'est pas équipé d'une fonction de réinitialisation.

EMDIN03

V. 07 –16/08/2018 8 ©Velleman nv

Spécifications techniques

dimensions

7 modules DIN-RAIL

voltage

3 x 230 / 400 V

courant

10 (100) A (1)

classe de précision

1.0

fréquence

50 / 60 Hz

mode d'affichage

LCD 6+1 = 999999.9 kWh

consommation

≤ 2 W (10 VA)

plage de

température

-20 à 55 °C

Indicateur LED

1 clignotement par impulsion

sortie d'impulsion

800 imp/kWh

voltage : 12 to 27 V

courant : 27 mA

largeur d'impulsion 90 ms

(1)

10(100)A : 10 (Ib = 10 A) et (100) I max = 100 A.

Le mesurage interne se fait toujours à 10 A (Ib), et ceci via un

diviseur de tension interne. Exemple, un courant de 25 ou

32 A circule dans le circuit. Le courant max autorisé pour ce

compteur kwh est de 100 A (I max).

Les mesurages les plus précis pour ce compteur kWh se font

avec un courant de 10 A.

N'employer cet appareil qu'avec des accessoires d'origine. La SA

Velleman ne peut, dans la mesure conforme au droit applicable être

tenue responsable des dommages ou lésions (directs ou indirects)

pouvant résulter de l’utilisation de cet appareil. Pour plus

d'information concernant cet article et la dernière version de cette

notice, consulter notre site www.velleman.eu. Les spécifications et le

contenu de cette notice peuvent être modifiés sans avis préalable.

EMDIN03

V. 07 –16/08/2018 9 ©Velleman nv

SA Velleman est l’ayant droit des droits d’auteur pour cette

notice. Tous droits mondiaux réservés. Toute reproduction,

traduction, copie ou diffusion, intégrale ou partielle, du contenu de

cette notice par quelque procédé ou sur tout support électronique

que ce soit est interdite sans l’accord préalable écrit de l’ayant droit.

MANUAL DEL USUARIO

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a

este producto

Este símbolo en este aparato o el embalaje indica que, si tira las

muestras inservibles, podrían dañar el medio ambiente.

No tire este aparato (ni las pilas, si las hubiera) en la

basura doméstica; debe ir a una empresa especializada

en reciclaje. Devuelva este aparato a su distribuidor o a la

unidad de reciclaje local. Respete las leyes locales en

relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por elegir Velleman! Lea atentamente las instrucciones del

manual antes de usar el aparato. Si el aparato ha sufrido algún daño

en el transporte no lo instale y póngase en contacto con su

distribuidor.

Instrucciones de seguridad

Lea y comprenda este manual y todas las

instrucciones de seguridad antes de usar el

aparato.

Este aparato no es apto para niños menores de 8 años ni para

personas con capacidades físicas, sensoriales o mentales

reducidas ni para personas con una falta de experiencia y

conocimientos del producto, salvo si están bajo la vigilancia de

una persona que pueda garantizar la seguridad. Asegúrese de que

los niños no jueguen con este dispositivo. Nunca deje que los

niños limpien o manipulen el aparato sin supervisión.

La instalación y el mantenimiento deben ser realizados por un

técnico cualificado.

EMDIN03

V. 07 –16/08/2018 10 ©Velleman nv

Las mediciones proporcionadas por este aparato son meramente

informativas.

Descripción

Este medidor de energía trifásico de 4 hilos utiliza circuitos LSI

espaciales y tecnología avanzada. Es un aparato preciso, fiable,

ligero y compacto.

Esquema de conexión: véase página 2.

Características

pantalla LCD (con retroiluminación azul)

salida de impulsos

LED

Reinicialización

El aparato no está equipado con una función de reinicialización.

Especificaciones

dimensiones

7 módulos DIN-RAIL

alimentación

3 x 230 / 400 V

corriente

10 (100) A (1)

clase de precisión

1,0

frecuencia

50 / 60 Hz

modo de

visualización

LCD 6+1 = 999999.9 kWh

consumo

≤ 2 W (10 VA)

gama de

temperatura

-20 a 55 °C

LED

1 parpadeo por impulso

salida de impulsos

800 imp/kWh

alimentación: 12 to 27 V

corriente: 27 mA

anchura de impulso: 90 ms

(1)

10(100)A: 10 (Ib = 10 A) y (100) I max = 100 A.

La medición interna siempre se hace a 10 A (Ib) con un divisor

de tensión interno. Por ejemplo, una corriente de 25 o 32 A

pasa por el circuito. Le corriente máx. autorizada para este

medidor kwh es de 100 A (I max).

Autres manuels pour EMDIN03

Table des matières

Langues :

Autres manuels Velleman Instrument de mesure

Velleman

Velleman DVM8020 Manuel utilisateur

Velleman

Velleman DCM267N Manuel utilisateur

Velleman

Velleman DEM200 Manuel utilisateur

Velleman

Velleman VM200 Manuel utilisateur

Velleman

Velleman APS230 Manuel utilisateur

Velleman

Velleman 055405 Manuel utilisateur

Velleman

Velleman DCM100 Manuel utilisateur

Velleman

Velleman DVR8T3 Manuel utilisateur

Velleman

Velleman DVR4QA Manuel utilisateur

Velleman

Velleman EMDIN01 Manuel utilisateur

Velleman

Velleman NETBSEM Manuel utilisateur

Velleman

Velleman DEM300 Manuel utilisateur

Velleman

Velleman WS8461 Manuel utilisateur

Velleman

Velleman Panel Scope VPS10 Manuel utilisateur

Velleman

Velleman K4306 Manuel utilisateur

Velleman

Velleman DCA150B Manuel utilisateur

Velleman

Velleman Personal Scope HPS10 Manuel utilisateur

Velleman

Velleman DCM97K Manuel utilisateur

Velleman

Velleman DVR4MQA Manuel utilisateur

Velleman

Velleman DVM85 Manuel utilisateur

Velleman

Velleman HQ-Power ORBITER VDP201GLD Manuel utilisateur

Velleman

Velleman WS8461 Manuel utilisateur

Velleman

Velleman NETBPEM2 Manuel utilisateur

Velleman

Velleman PPS 10 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
