DTO6234 – DIGITAL TACHOMETER

1. Introduction & Features

To all residents of the European Union

Important environmental information about this product

This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm

the environment.

Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialised

company for recycling.

This device should be returned to your distributor or to a local recycling service.

Respect the local environmental rules.

If in doubt, contact your local waste disposal authorities.

•This tachometer consists of long-life high-quality components and the housing is made of light but rugged ABS

plastic. The device handles comfortably thanks to the ergonomic housing.

•Wide measuring range and high resolution.

•Clearly legible LCD display.

•The last displayed value and the min/max values are automatically stored in the memory and can be displayed by

pressing the memory (MEM) button.

•Indicator for low battery voltage

Attention: Looking directly into the laser beam may cause severe eye injury.

2. Specifications

Display 5 digits, 15mm LCD

Accuracy ± 0.05% + 1 digit

Sampling Time 0.5 sec. (more than 120rpm)

Range Selection automatic

Memory max/min value and last measuring result are automatically stored in the

memory

Detection Range 50mm to 500mm

Time Base quartz crystal

Power Consumption ± 50mA

Battery 4 x 1.5V AA battery

Operating Temperature 0°C to +50°C

Dimensions 160 x 72 x 37mm

Weight 30g (including battery)

Accessories carrying case, reflecting tape (600mm) and manual

Test Range 2.5 to 99.999rpm

Resolution 0.1rpm (> 1000rpm)

Total Testing Range 1~99999

3. Memory Button ("MEM")

The last measured value is automatically stored in the memory. Look at the example in figure 1 on page 2:

Three values are stored in the memory:

Press the button once to display the last measured value ("LA").

Press the button twice to display the maximum value ("UP").

Press the button three times to display the minimum value ("dn").

Remark: You have to hold the button when pressing it for the last time in order to display the desired value.

DTO6234 VELLEMAN1

4. Battery Replacement

a. the battery symbol ( ) is displayed when the batteries need to be replaced (battery voltage < ± 4.5V).

b. slide away the battery cover and remove the old batteries.

c. insert 4 new AA-batteries of 1.5V. Faulty installation can permanently damage the device.

d. remove the batteries if the device is not to be used for some time.

5. Front Panel Description

1. strip of tape

2. laser beam

3. laser warning symbol

4. display

5. measuring button

6. memory button

7. battery cover

8. RPM/TOT selector

6. Use

Put the RPM/TOT selector in the RPM position. Attach a small strip of tape to the target surface. Press the

measuring button and point the laser beam at the strip of tape. The indicator should appear on the display when

you point the beam at the strip of tape (± 1 to 2 seconds).

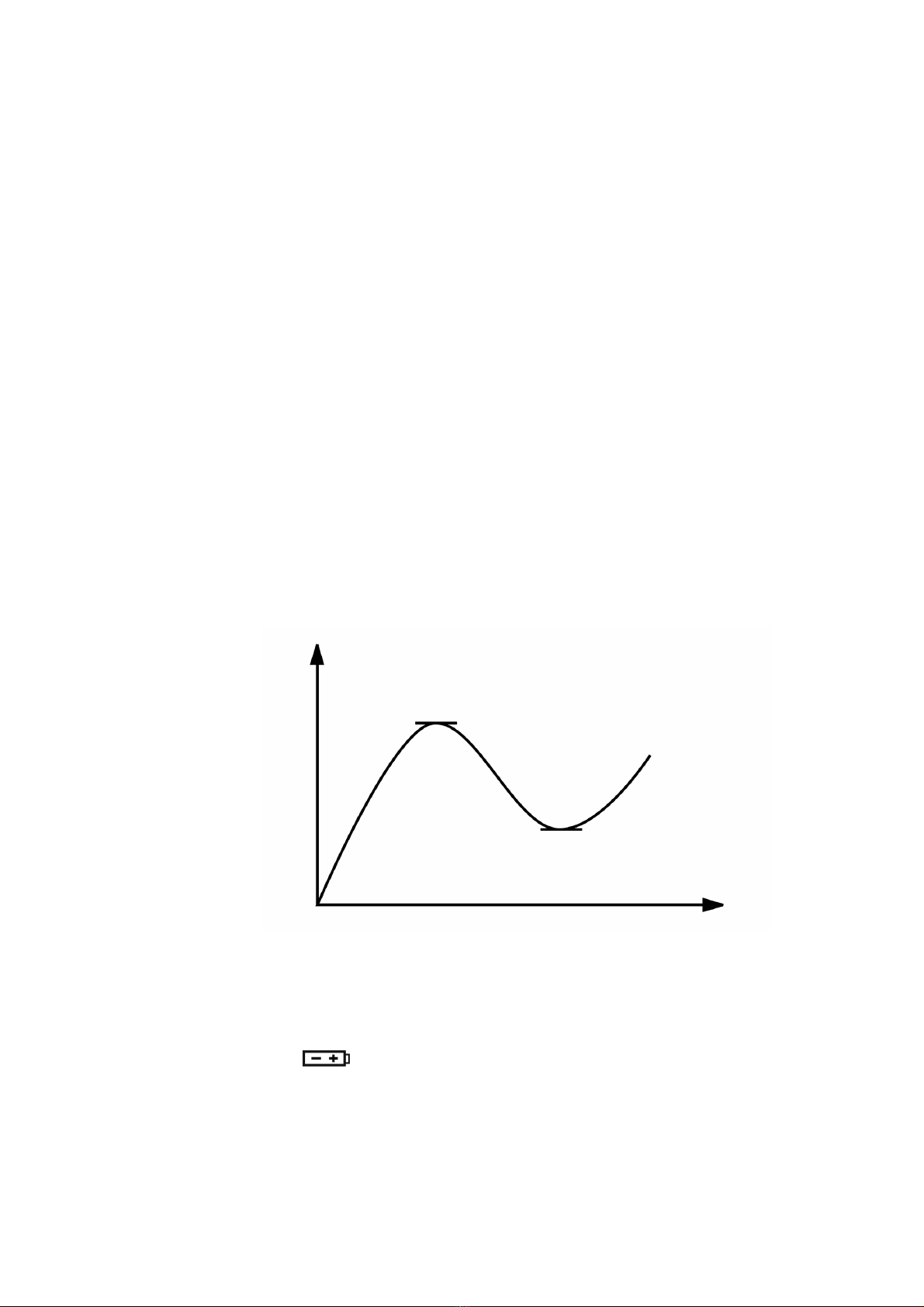

measuring time = meetduur = durée de mesurage

max. value

max. waarde

valeur max.

min. value = min. waarde =

valeur min.

last value = laatst gemeten waarde =

dernière valeur mesurée

displayed reading

weergegeven waarde

valeur affichée

Fig. 1

Fig. 2

DTO6234 VELLEMAN2

7. Measuring Tips

Reflective Tape

Cut a square of tape of ± 1cm² and attach it to the target surface.

•the piece of tape should never cover more than half of the target area.

•a target surface that is reflective of its own accord should be painted black or covered with black tape prior

to applying the tape.

•make sure the target surface is smooth and clean when you apply the tape.

Measuring very low rpm's

It is fairly easy to measure fast speeds. When measuring extremely low rpm's you would do well to apply several

squares of tape to the target surface. You can then divide the displayed value by the number of squares.

Also note that this technique makes for more precise measurements as the measuring error is now also divided by

the number of squares of tape.

The information in this manual is subject to change without prior notice.

DTO6234 – DIGITALE TACHOMETER

1. Inleiding & kenmerken

Aan alle ingezetenen van de Europese Unie

Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen,

dit toestel schade kan toebrengen aan het milieu.

Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een

gespecialiseerd bedrijf terechtkomen voor recyclage.

U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen.

Respecteer de plaatselijke milieuwetgeving.

Heeft u vragen, contacteer dan de plaatselijke autoriteiten inzake verwijdering.

•Deze tachometer bevat enkel hoogwaardige componenten met een lange levensduur en de behuizing bestaat uit

licht maar stevig ABS plastic. Dankzij de ergonomische behuizing ligt het toestel goed in de hand.

•Groot meetbereik en hoge resolutie.

•Gemakkelijk leesbare digitale LCD display.

•De laatst weergegeven waarde en de min/max waarden worden automatisch opgeslagen in het geheugen en

kunnen worden weergegeven door een druk op de geheugenknop ("MEM").

•Indicator voor lage batterijspanning

Opgelet: Rechtstreeks in de laserstraal kijken kan aanleiding geven tot ernstige oogkwetsuren.

2. Specificaties

Display 5 digits, 15mm LCD

Nauwkeurigheid ± 0.05% + 1 digit

Bemonsteringsduur 0.5 sec. (boven de 120tpm)

Selectie meetbereik automatisch

DTO6234 VELLEMAN3

Geheugen max/min waarde en laatst weergegeven waarde worden automatisch

opgeslagen in het geheugen

Detectiebereik 50mm tot 500mm

Tijdbasis kwarts kristal

Verbruik ± 50mA

Batterij 4 x AA-batterij van 1.5V

Werktemperatuur 0°C tot +50°C

Afmetingen 160 x 72 x 37mm

Gewicht 30g (met batterij)

Accessoires draagtas, reflecterende tape (600mm) en handleiding

Testbereik 2.5 tot 99.999tpm

Resolutie 0.1tpm (> 1000tpm)

Totaal testbereik 1~99999

3. Geheugenknop ("MEM")

De laatst gemeten waarde wordt automatisch opgeslagen in het geheugen. Bekijk het voorbeeld in figuur 1.

Drie waarden worden opgeslagen in het geheugen:

Druk de knop 1 x in om de laatst gemeten waarde ("LA") weer te geven.

Druk de knop 2 x in om de max. waarde ("UP") weer te geven.

Druk de knop 3 x in om de minimumwaarde ("dn") weer te geven.

Opmerking: bij de laatste druk op de knop moet u hem ingedrukt houden om de gewenste waarde uit te lezen.

4. Batterijen vervangen

a. het batterijsymbool ( ) verschijnt op de display wanneer u de batterijen moet vervangen (batterijspanning <

± 4.5V).

b. schuif het batterijdeksel weg en verwijder de oude batterijen.

c. breng 4 nieuwe AA-batterijen van 1.5V in. Foute installatie kan leiden tot permanente beschadiging van uw

toestel.

d. haal de batterijen uit het toestel indien u het geruime tijd niet meer nodig heeft.

5. Beschrijving frontpaneel (zie fig. 2)

1. stukje tape

2. laserstraal

3. veiligheidssymbool voor laser

4. display

5. meetknop

6. geheugenknop (MEM)

7. batterijdeksel

8. RPM/TOT keuzeschakelaar

6. Gebruik

Plaats de RPM/TOT keuzeschakelaar in de RPM (toeren per minuut) stand. Bevestig een klein stukje tape op het

doeloppervlak. Druk op de meetknop en richt de laserstraal op het stukje tape. De indicator moet op de display

verschijnen wanneer u de straal op de tape richt (± 1 à 2 seconden).

DTO6234 VELLEMAN4

7. Meettips

Reflecterende tape

Snij een stukje tape van ongeveer 1cm² en kleef het op het doeloppervlak.

•het stukje tape mag nooit meer dan de helft van het doeloppervlak beslaan.

•een doeloppervlak dat zelf al reflecterend is, moet worden overschilderd met zwarte verf of afgedekt met

zwarte tape voor u de reflecterende tape aanbrengt.

•het doeloppervlak moet proper en glad zijn wanneer u het stukje tape aanbrengt.

Meten van zeer lage tpm

Het is gemakkelijk om grote snelheden te meten. Wanneer u zeer lage toerentallen meet, doet u er goed aan

meerdere stukjes tape op het doeloppervlak te kleven. Deel vervolgens de uitgelezen waarde door het aantal

stukjes tape.

Merk ook op dat deze techniek de nauwkeurigheid van de metingen ten goede komt omdat de meetfout nu ook

wordt gedeeld door het aantal stukjes tape.

De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

DTO6234 –TACHYMETRE NUMERIQUE

1. Introduction & caractéristiques

Aux résidents de l'Union Européenne

Des informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que, si l'appareil est jeté après sa vie, il peut nuire à

l'environnement.

Ne jetez pas cet appareil (et des piles éventuelles) parmi les déchets ménagers; il doit arriver chez une firme

spécialisée pour recyclage.

Vous êtes tenu à porter cet appareil à votre revendeur ou un point de recyclage local.

Respectez la législation environnementale locale.

Si vous avez des questions, contactez les autorités locales pour élimination.

•Ce tachymètre ne contient que des composants haute qualité avec une longue vie et le boîtier consiste en

plastique ABS robuste. L'appareil est agréable d'emploi grâce au boîtier ergonomique.

•Grande plage de mesure et haute résolution.

•Afficheur LCD numérique bien lisible.

•La dernière valeur mesurée et les valeurs min/max sont automatiquement mémorisées et peuvent être affichées

en pressant le bouton mémoire ("MEM").

•Indicateur pile faible

Attention: Le contact direct entre le rayon et les yeux d'une personne peuvent occasionner des blessures

très graves.

2. Spécifications

Afficheur 5 digits, LCD 15mm

Précision ± 0.05% + 1 digit

Durée d'échantillonnage 0.5 sec. (au-dessus des 120tpm)

DTO6234 VELLEMAN5

Sélection de la plage de mesure automatique

Mémoire les valeurs max/min et la dernière valeur mesurée sont mémorisées

automatiquement

Plage de détection 50mm à 500mm

Base de temps quartz

Consommation ± 50mA

Piles 4 x pile LR6 (AA) de 1.5V

Température de travail 0°C à +50°C

Dimensions 160 x 72 x 37mm

Poids 30g (avec pile)

Accessoires coffret, bande autocollante réfléchissante et notice

Plage de test 2.5 à 99.999tpm

Résolution 0.1tpm (> 1000tpm)

Plage de test total 1~99999

3. Bouton mémoire ("MEM")

La dernière valeur mesurée est mémorisée automatiquement. Consultez figure 1.

Trois valeurs sont introduites en mémoire :

Pressez le bouton 1 x pour afficher la dernière valeur mesurée ("LA").

Pressez le bouton 2 x pour afficher la valeur max. ("UP").

Pressez le bouton 3 x pour afficher la valeur min. ("dn").

Remarque: lorsque vous pressez le bouton pour la dernière fois il faut le maintenir enfoncé afin d'afficher la valeur

désirée.

4. Remplacer les piles

a. le symbole des piles ( ) est affiché quand il faut remplacer les piles (tension des piles < ± 4.5V).

b. ouvrez le compartiment des piles et enlevez les anciennes piles.

c. insérez 4 nouvelles piles LR6 (AA) de 1.5V. Une installation fautive peut occasionner des dommages

irréversibles.

d. enlevez les piles dans le cas d'une inactivité prolongée.

5. Description du panneau frontal (voir fig. 2)

1. un morceau de tape

2. le rayon laser

3. symbole de sécurité pour le laser

4. afficheur

5. bouton mesurage

6. bouton mémoire (MEM)

7. couvercle du compartiment des piles

8. sélecteur RPM/TOT

6. Usage

Placez le sélecteur RPM/TOT dans la position RPM (tours par minute). Fixez un petit morceau de tape sur la surface

cible. Pressez le bouton mesurage et dirigez le rayon laser vers le morceau de tape. L'indicateur doit apparaître

sur l'afficheur quand vous dirigez le rayon sur le morceau de tape (± 1 à 2 secondes).

DTO6234 VELLEMAN6

7. Conseils de mesure

Tape réfléchissant

Coupez un morceau de ± 1cm² et fixez-le sur la surface cible.

•le morceau de tape ne peut jamais recouvrir plus de 50% de la surface cible.

•une surface cible réfléchissante doit être repeinte en noir ou recouverte de tape noir avant de fixer le tape

réfléchissant inclus.

•la surface cible doit être propre et lisse lorsque vous y fixez le morceau de tape.

Mesures de tpm très bas

La mesure de grandes vitesses est assez simple. Lors de mesures de tpm très bas, il est à conseiller de fixer

plusieurs bouts de tape sur la surface cible. Divisez ensuite la valeur mesurée par le nombre de morceaux de tape

employé.

Remarquez que cette technique augmente la précision parce que l'erreur de mesure est divisée à son tour par le

nombre de morceaux de tape.

Toutes les informations présentées dans cette notice peuvent être modifiées sans notification préalable.

DTO6234 – TACÓMETRO DIGITAL

1. Introducción & características

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el

medio ambiente.

No tire este aparato (ni las pilas eventuales) en la basura doméstica; debe ir a una empresa especializada

en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.

Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

•Este tacómetro sólo consta de componentes de alta calidad con larga duración de vida y robusta caja de plástico

ABS. Es agradable usar el aparato gracias a la caja ergonómica.

•Gran rango de medición y alta resolución.

•Pantalla LCD digital bien legible.

•El último valor medido y los valores mín./máx. se guardan automáticamente y pueden ser visualizados al pulsar

el botón memoria ("MEM").

•Indicador de pila baja

¡Ojo!: No mire directamente al rayo porque esto podría causar lesiones muy graves en los ojos.

2. Especificaciones

Display 5 dígitos, LCD 15mm

Precisión ± 0.05% + 1 dígito

Duración del muestreo 0.5 seg. (más de 120rpm)

Selección del rango de medición automática

DTO6234 VELLEMAN7

Memoria los valores máx./mín. y el último valor medido se guardan

automáticamente

Rango de detección de 50mm a 500mm

Base de tiempo cuarzo

Consumo ± 50mA

Pilas 4 x pila LR6 (AA) de 1.5V

Temperatura de funcionamiento de 0°C a +50°C

Dimensiones 160 x 72 x 37mm

Peso 30g (con pila)

Accesorios maletín, cinta reflectora y manual del usuario

Rango de prueba de 2.5 a 99.999rpm

Resolución 0.1rpm (> 1000rpm)

Rango de prueba total 1~99999

3. Botón de memoria ("MEM")

El último valor medido se guarda automáticamente. Consulte figura 1.

Tres valores se introducen en la memoria:

Pulse el botón 1 vez para visualizar el último valor medido ("LA").

Pulse el botón 2 veces para visualizar el valor máx. ("UP").

Pulse el botón 3 veces para visualizar el valor mín. ("dn").

Observación: al pulsar el botón por última vez, manténgalo pulsado para visualizar el valor deseado.

4. Reemplazar las pilas

a. Si aparece el símbolo de pilas ( ), reemplace las pilas (tensión des pilas < ± 4.5V).

b. Abra el compartimiento de pilas y saque las pilas agotadas.

c. Introduzca 4 nuevas pilas LR6 (AA) de 1.5V. Una instalación incorrecta podría dañar el aparato

permanentemente.

d. Quite las pilas si no va a usar el aparato durante un largo período de tiempo.

measuring time

duración de las mediciones

Messdauer

max. value

valor máx.

max. Wert

min. value

valor mín.

min. Wert

last value

último valor medido

der zuletzt gemessene Messwert

displayed reading

valor visualizado

Wert-Anzeige

Fig. 1

DTO6234 VELLEMAN8

5. Descripción del panel frontal (véase fig. 2)

1. una parte de la cinta

2. el rayo láser

3. símbolo de seguridad para el láser

4. pantalla

5. botón de mediciones

6. botón de memoria (MEM)

7. tapa del compartimiento de pilas

8. selector RPM/TOT

6. Uso

Coloque el selector RPM/TOT en la posición RPM (revoluciones por minuto). Fije una pequeña parte de la cinta a la

superficie de medición. Pulse el botón de medición y dirija el rayo láser hacia la parte de la cinta. El indicador

aparecerá en la pantalla al dirigir el rayo a la cinta (± 1 à 2 segundos).

7. Consejos de medición

Cinta reflectante

Corte una parte de ± 1cm² y fíjela a la superficie de medición.

•la parte de la cinta nunca puede cubrir más de 50% de la superficie que está midiendo.

•Vuelva a pintar de negro una superficie reflectante o cúbrala de cinta negra antes de fijar la cinta reflectante

(incluida).

•Asegúrese de que la superficie que quiere medir esté limpia y lisa al fijar la cinta.

Medir RPM muy baja

La medición de grandes velocidades es bastante simple. Si mide una rpm muy baja, fije varios partes de cinta a la

superficie. Luego, divida el valor medido por el número de partes de cinta usada.

Tenga en cuenta que esta técnica aumenta la precisión porque se divide el error de medición por el número de

partes de cinta.

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

DTO6234 – DIGITALER TACHOMETER

1. Einführung & Eigenschaften

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach

seinem Lebenszyklus der Umwelt Schaden zufügen kann.

Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder

verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden.

Diese Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden.

Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

DTO6234 VELLEMAN9

•Dieser Tachometer besteht aus nur hochwertigen Komponenten mit langer Lebensdauer und hat ein ABS-

Kunststoffgehäuse. Dank des ergonomischen Gehäuses ist das Gerät einfach zu verwenden.

•Großer Messbereich und hohe Auflösung.

•Einfach lesbares digitales LCD-Display.

•Der zuletzt angezeigte Messwert und die Min/Max.-Werte werden automatisch gespeichert und können mit einem

Druck auf die Speichertaste ("MEM") angezeigt werden.

•Anzeige für niedrige Batteriespannung

Achtung: Blicken Sie nie direkt in den Laserstrahl. Dies könnte zu Augenverletzungen führen.

2. Technische Daten

Display 5 Digits, 15mm LCD

Genauigkeit ± 0.05% + 1 Digit

Abtastzeit 0.5 Sek. (über 120rpm)

Auswahl Messbereich automatisch

Speicher der Max/Min-Wert und der zuletzt angezeigte Wert werden automatisch

gespeichert

Erfassungsbereich 50mm bis 500mm

Zeitbasis Quarz

Verbrauch ± 50mA

Batterie 4 x AA-Batterie, 1.5V

Arbeitstemperatur 0°C bis +50°C

Abmessungen 160 x 72 x 37mm

Gewicht 30g (mit Batterie)

Zubehör Tragetasche, Reflektionsklebeband (600mm) und Bedienungsanleitung

Testbereich 2.5 bis 99.999rpm

Auflösung 0.1rpm (> 1000rpm)

Gesamter Testbereich 1~99999

3. Speicher-Taste ("MEM")

Der letzte gemessene Wert wird automatisch gespeichert. Sehen Sie sich das Beispiel, Abb. 1 an.

Es werden drei Werte gespeichert:

Drücken Sie 1 x die Taste, um der letzte gemessene Wert ("LA") anzuzeigen.

Drücken Sie 2 x die Taste, um den max. Wert ("UP") anzuzeigen.

Drücken Sie 3 x die Taste, um den min. Wert ("dn") anzuzeigen.

Bemerkung : beim letzten Druck der Taste, müssen Sie diese gedrückt halten, um den gewünschten Wert

anzuzeigen.

4. Batteriewechsel

a. Wenn das Batteriesymbol ( ) im Display erscheint, müssen Sie einen Batteriewechsel durchführen.

(Batteriespannung < ± 4.5V).

b. Schieben Sie den Batteriedeckel weg und ersetzen Sie die Batterien durch Neue gleichen Typs.

c. Legen Sie 4 neue AA-Batterien von 1.5V ein. Eine falsche Installation kann zur permanenten Beschädigung des

Gerätes führen.

d. Entfernen Sie die Batterien bei längerem Nichtbenutzen des Messgerätes.

Table des matières

Autres manuels Velleman Instrument de mesure

Velleman

Velleman DVM322DI Manuel utilisateur

Velleman

Velleman DCM266L Manuel utilisateur

Velleman

Velleman DEM201 Manuel utilisateur

Velleman

Velleman VTUSD Manuel utilisateur

Velleman

Velleman E305EM5 Manuel utilisateur

Velleman

Velleman AVM2050 Manuel utilisateur

Velleman

Velleman DVM8681 Manuel utilisateur

Velleman

Velleman DCM269 Manuel utilisateur

Velleman

Velleman NETBSEM Manuel utilisateur

Velleman

Velleman DVR8T3 Manuel utilisateur

Velleman

Velleman DVM030 Manuel utilisateur

Velleman

Velleman DVM125 Manuel utilisateur

Velleman

Velleman IREXT Manuel utilisateur

Velleman

Velleman DEM500 Manuel utilisateur

Velleman

Velleman DEM400 Manuel utilisateur

Velleman

Velleman DCM97K Manuel utilisateur

Velleman

Velleman DVM8050 Manuel utilisateur

Velleman

Velleman PCMPTEMP Manuel utilisateur

Velleman

Velleman PPS 10 Manuel utilisateur

Velleman

Velleman DCM268N Manuel utilisateur

Velleman

Velleman EC12D Manuel utilisateur

Velleman

Velleman ED610D2 Manuel utilisateur

Velleman

Velleman EMDIN03 Manuel utilisateur

Velleman

Velleman EMDIN03 Manuel utilisateur

Manuels Instrument de mesure populaires d'autres marques

Suaoki

Suaoki D40 Manuel utilisateur

Elster

Elster BK-G1.6 Manuel utilisateur

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manuel

Duratool

Duratool D03128 Manuel utilisateur

Vega

Vega VEGAPULS 65 Manuel utilisateur

Tonghui

Tonghui TH2618B Manuel utilisateur

Tenmars

Tenmars TM-801 Manuel utilisateur

MSR

MSR 145 Manuel utilisateur

TPS

TPS WP-82 Manuel utilisateur

ELMETRON

ELMETRON CP-511 Manuel utilisateur

PCB Piezotronics

PCB Piezotronics 003C30 Manuel utilisateur

Tenma

Tenma 72-10465 Manuel utilisateur

Endress+Hauser

Endress+Hauser Proline Promag 50 Caractéristiques techniques

Siemens

Siemens SITRANS F Coriolis FCT030 Manuel de la liste des pièces

KLINGER

KLINGER CMF V Series Manuel utilisateur

EXFO

EXFO FTB-2 Manuel d'exploitation et d'entretien

Keysight

Keysight M8290A Manuel utilisateur

ADTEK

ADTEK MW-5 Manuel utilisateur
