Urmet domus VOG 5W 1760 Mode d'emploi

DS1760-006 LBT21020

Mod.

1760

AAAAAAAAAAA

VIDEOCITOFONO 2VOICE VIVAVOCE WiFi

2VOICE HANDS-FREE WiFi VIDEO DOOR PHONE

MONITEUR 2VOICE MAIN-LIBRES WIFI

VIDEOINTERFONO 2VOICE MANOS LIBRES WIFI

VIDEOSPRECHANLAGE 2VOICE VIVAVOCE WIFI

VIDEO-INTERCOM 2VOICE HANDSFREE Wi

Sch./Ref. 1760/15

(nero / black / noire / negro / schwarz / zwart)

Sch./Ref. 1760/16

(bianco / white / blanc / blanco / weiß / wit)

GUIDA RAPIDA PER L’UTILIZZO

QUICK GUIDE FOR USE

GUIDE RAPIDE D’UTILISATION

GUÍA RAPIDA DE USO

SCHNELLANLEITUNG ZUM GEBRAUCH

SNELLE GIDS VOOR HET BEBRUIK

2DS1760-006

ITALIANO

1. DESCRIZIONE GENERALE

I videocitofoni Sch. 1760/15 e Sch. 1760/16 sono dedicati all’utilizzo in impianti videocitofonici del

sistema 2Voice.

2. DESCRIZIONE DEI COMPONENTI E CARATTERISTICHE

1. Tasti funzione:

: tasto apriporta passo carraio

: tasto attivazione comando Yokis 1

: tasto attivazione comando Yokis 2

: tasto menu pulsanti Yokis

: tasto autoinserzione / palleggiamento video

: tasto funzione speciale

: tasto chiamata intercomunicante

: tasto freccia scorrimento verso sinistra

: tasto freccia scorrimento verso destra

: tasto freccia scorrimento verso l’alto

: tasto freccia scorrimento verso il basso

: tasto chiamata al centralino

2. Tasto per l’attivazione delle funzioni secondarie / accensione del display (con led verde di

retroilluminazione)

3. Tacche in rilievo per non vedenti

4. Tasto apriporta pedonale (con led verde / rosso di retroilluminazione)

5. Tasto funzione “MUTE” (con led rosso di retroilluminazione)

6. Display 5”

7. Microfono

8. Sensore IR per comandi gestuali

DS1760-006

9. Alloggiamento per micro SD

10. Tasto attivazione/disattivazione fonia (con led verde di retroilluminazione)

11. Altoparlante

Il videocitofono è dotato di dispositivo per audiolesi integrato, funzionante solo durante le

chiamate videocitofoniche. Inoltre il videocitofono è dotato di due tacche in rilievo, posizionate su lati

in corrispondenza dei tasti e , per permettere agli utenti non vedenti di trovare tramite il tatto

la posizione dei due pulsanti.

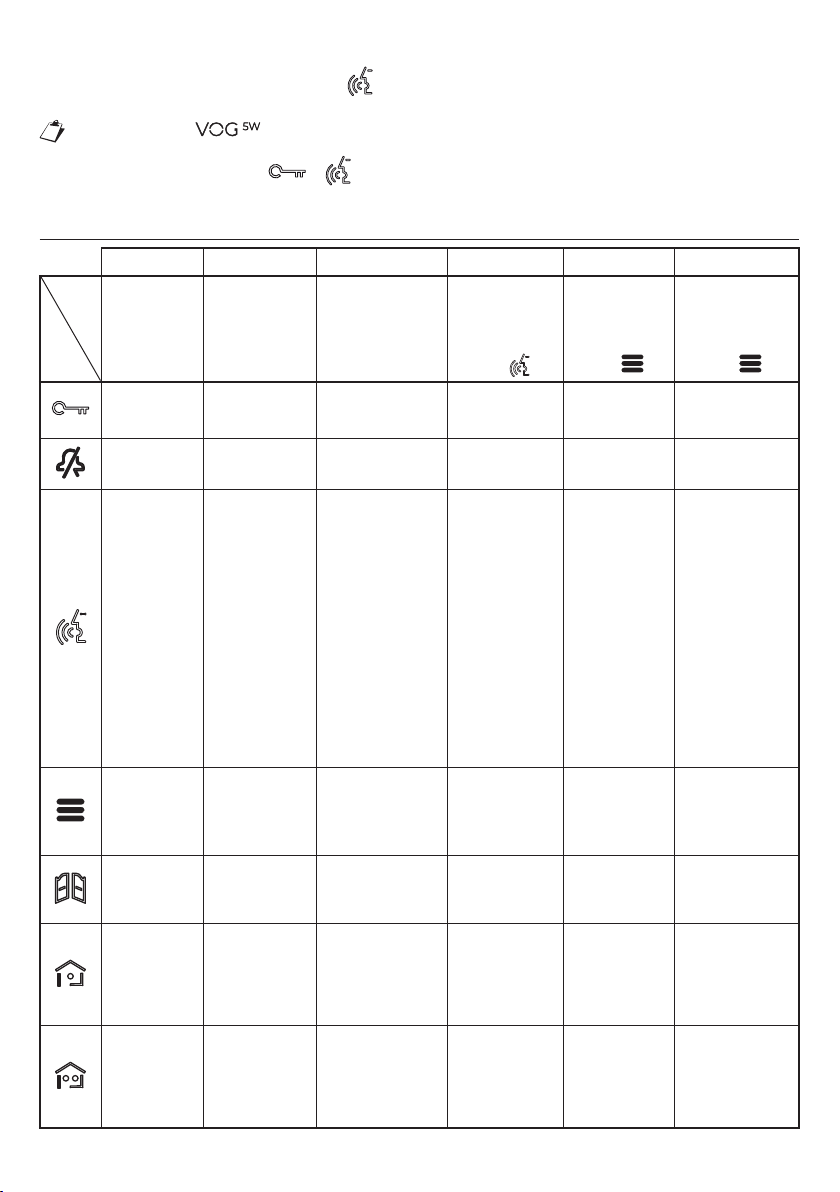

3. FUNZIONE PULSANTI

1 2 3 4 5 6

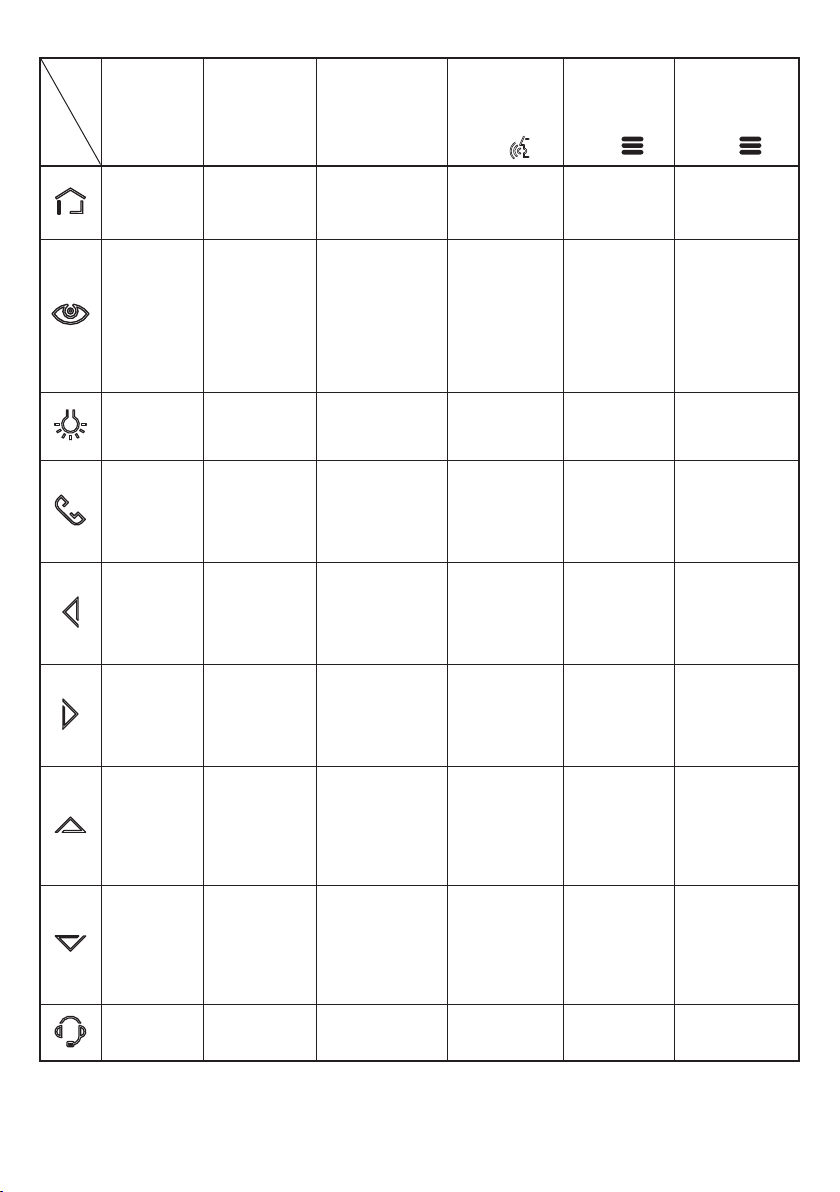

Stato

Tasto

A RIPOSO

(videocitofono

in stand by)

IN ATTESA

RISPOSTA

(ricezione della

chiamata)

IN FONIA

(in comunicazione

con altro

dispositivo)

INVIO CHIAMATE

(riposo e singola

pressione sul

tasto )

FUNZIONI

SECONDARIE

(riposo e singola

pressione sul

tasto )

HOMEPAGE

(riposo e doppia

pressione sul

tasto )

Apriporta

pedonale (*)

Apriporta

pedonale (*)

Apriporta

pedonale (*)

Apriporta

pedonale (*)

Apriporta

pedonale (*) ---

Funzione

“MUTE” --- --- --- --- ---

(Vai allo

stato “INVIO

CHIAMATE”,

vedi colonna 4)

Attivazione

della fonia

Se premuto

nella modalità di

funzionamento:

A) “Mani libere”

termina la

conversazione;

B) in “Push to talk”:

- se premuto a

lungo abilita la fonia

verso il posto

esterno;

- se premuto

brevemente

attiva o termina

la conversazione.

---

(Vai allo

stato “INVIO

CHIAMATE”,

vedi colonna 4)

Conferma della

selezione

(Vai allo stato

“FUNZIONI

SECONDARIE”,

vedi colonna 5)

Accesso o uscita

dal menu OSD

Accesso o uscita dal

menu OSD

Accesso alla

rubrica contatti

(Vai allo stato

“HOMEPAGE”,

vedi colonna 6)

Chiusura della

Homepage e

spegnimento del

display

---

Apriporta

passo

carraio

Apriporta

passo

carraio

---

Apriporta

passo

carraio

---

Funzione Yokis

programmabile

(default

programmato sul

canale 1)

Funzione Yokis

programmabile

(default

programmato sul

canale 1)

---

Funzione Yokis

programmabile

(default

programmato

sul canale 1)

---

Funzione Yokis

programmabile

(default

programmato sul

canale 2)

Funzione Yokis

programmabile

(default

programmato sul

canale 2)

---

Funzione Yokis

programmabile

(default

programmato

sul canale 2)

---

4DS1760-006

Stato

Tasto

A RIPOSO

(videocitofono

in stand by)

IN ATTESA

RISPOSTA

(ricezione della

chiamata)

IN FONIA

(in comunicazione

con altro

dispositivo)

INVIO CHIAMATE

(riposo e singola

pressione sul

tasto )

FUNZIONI

SECONDARIE

(riposo e singola

pressione sul

tasto )

HOMEPAGE

(riposo e doppia

pressione sul

tasto )

---

Accesso alla

pagina dei

pulsanti Yokis

Accesso alla pagina

dei pulsanti Yokis ---

Accesso alla

pagina dei

pulsanti Yokis

---

Palleggiamento

video o

visualizzazione

di eventuali

telecamere

aggiuntive delle

postazioni di

chiamata

--- --- Autoinserzione ---

---

Funzione

Speciale (default

codice 07)

Funzione

Speciale (default

codice 07)

---

Funzione

Speciale (default

codice 07)

---

--- --- ---

Chiamata

intercomunicante

programmabile

(default: non

programmato)

--- ---

---

All’interno del

menu OSD

decrementa

il valore del

parametro

All’interno del menu

OSD decrementa il

valore del parametro

--- ---

Scorrimento

selezione verso

sinistra

---

All’interno del

menu OSD

incrementa

il valore del

parametro

All’interno del menu

OSD incrementa il

valore del parametro

--- ---

Scorrimento

selezione verso

destra

---

All’interno del

menu OSD

permette lo

scorrimento dei

parametri verso

l’alto

All’interno del menu

OSD permette lo

scorrimento dei

parametri verso l’alto

--- ---

Scorrimento

selezione verso

l’alto

---

All’interno del

menu OSD

permette lo

scorrimento dei

parametri verso il

basso

All’interno del menu

OSD permette lo

scorrimento dei

parametri verso il

basso

--- ---

Scorrimento

selezione verso il

basso

--- --- --- Chiamata al

centralino --- ---

(*) Su alcune postazioni di chiamata è necessario abilitare il parametro “FUNZIONE APRIPORTA

AUTOMATICO” per poter abilitare la funzione di apriporta automatico sul videocitofono (vedere libretti a

corredo prodotto).

DS1760-006

4. PRESTAZIONI

Alcune delle seguenti prestazioni possono essere eettuate anche tramite i comandi gestuali (Gesture).

Per maggiori informazioni fare riferimento alla “Guida rapida per i comandi gestuali” a corredo prodotto.

4.1. RICEZIONE E RISPOSTA A UNA CHIAMATA DA POSTAZIONE

DI CHIAMATA

Alla ricezione di una chiamata, il videocitofono squilla e accende il display. Il videocitofono visualizza sul

display l’immagine del chiamante. Se nell’appartamento sono presenti più videocitofoni quando si riceve

una chiamata solo il videocitofono Master visualizza l’immagine del chiamante. Per visualizzare l’immagine

del chiamante su un dispositivo Slave è necessario premere il tasto .

Premendo il tasto si entra in comunicazione con il chiamante (il led del tasto inizia a lampeggiare).

Premendo nuovamente il tasto la comunicazione viene chiusa e il display si spegne.

4.4. FUNZIONE DI APRIPORTA

Il videocitofono consente l’apertura della porta pedonale o passo carraio della postazione di chiamata. Con

il videocitofono a riposo(*) o in attesa risposta(*) (ricevuta dalla postazione di chiamata) o in fonia(*) oppure

durante un autoinserzione(*) (con la postazione di chiamata), è possibile aprire:

• la porta pedonale premendo il tasto

• il passo carraio premendo il tasto

(*) In funzione della tipologia di programmazione dell’apriporta: libero o sotto segreto.

4.5. CHIAMATA AL CENTRALINO O CHIAMATA

INTERCOMUNICANTE

CHIAMATA AL CENTRALINO

Questa funzione permette di entrare in comunicazione con il centralino di portineria.

Per eettuare una chiamata procedere nel seguente modo: con il videocitofono nella condizione di

“RIPOSO” premere il tasto , i tasti e si accenderanno con luce ssa, premere il tasto

per avviare la chiamata.

Se entro 10 secondi non vi è risposta alla chiamata verrà generato dal videocitofono un tono di dissuasione

(2 beep) e la chiamata verrà memorizzata nel centralino.

Se il centralinista risponde alla chiamata si entra in comunicazione, sul videocitofono il led del tasto

inizia a lampeggiare e il display del videocitofono visualizza la seguente schermata:

Premendo il tasto la comunicazione viene chiusa e il display si spegne.

6DS1760-006

CHIAMATA INTERCOMUNICANTE

Questa funzione permette di eettuare una chiamata intercomunicante verso un altro posto interno.

È possibile avviare una chiamata intercomunicante in 2 modalità:

1. DA TASTO INTERCOMUNICANTE

In questa modalità è possibile eettuare una chiamata intercomunicante verso un solo contatto (posto

interno) associato al tasto intercomunicante (per tutti i dettagli sulla modalità di associazione vedere il

Libretto di congurazione parametri al capitolo “Assegnazione pulsante di chiamata”).

Con il videocitofono nella condizione di “RIPOSO” premere il tasto , i tasti e si accenderanno

con luce ssa, premere il tasto per avviare la chiamata intercomunicante.

Quando si entra in comunicazione con il posto interno chiamato, il led del tasto inizia a lampeggiare.

Premendo nuovamente il tasto la comunicazione viene chiusa.

2. DA RUBRICA

In questa modalità è possibile eettuare una chiamata intercomunicante verso tutti i contatti (posti interni)

presenti nella rubrica videocitofonica (per tutti i dettagli su come aggiungere un contatto nella rubrica

videocitofonica vedere il Libretto di congurazione parametri al capitolo “Rubrica videocitofonica”).

Con il videocitofono nella condizione di “RIPOSO” premere il tasto , i tasti e si accenderanno

con luce ssa, premere il tasto per aprire la rubrica videocitofonica.

Il display visualizzerà la seguente schermata:

 Per i soli videocitofoni congurati con la modalità di utilizzo Condominio e Palazzina, l’accesso

alla rubrica videocitofonica è consentito solamente ad un solo dispositivo alla volta, per un tempo

massimodi5minuti.Nelcasounutenteproviadaccedereallarubricaquandoègiàinusosuunaltro

dispositivo,ilvideocitofonoemetteràuntonodidissuasione(4beep)aindicarechenonèpossibile

visualizzare momentaneamente la rubrica.

Premere i tasti o per selezionare il contatto in rubrica da chiamare, successivamente premere il

tasto per avviare la chiamata.

DS1760-006

Il display visualizza la seguente schermata:

Quando si entra in comunicazione con il posto interno chiamato, il led del tasto inizia a lampeggiare e

se il videocitofono è in modalità Alimentazione locale il display visualizza la seguente schermata:

Premendo nuovamente il tasto la comunicazione viene chiusa.

5. LIBRETTO UTENTE COMPLETO

Per tutte le informazioni sull’utilizzo del videocitofono, scaricare il “Libretto utente” scansionando il

seguente QR Code con la fotocamera del proprio smartphone o tablet.

8DS1760-006

ENGLISH

1. DESCRIPTION

The video door phones Ref. 1760/15 and Ref. 1760/16 are dedicated to use in 2Voice video door

phone systems.

2. DESCRIPTION OF COMPONENTS AND FEATURES

1. Function keys:

: driveway gate door opener key

: Yokis 1 command setting key

: Yokis 2 command setting key

: Yokis key menu key

: auto-on / video switching key

: special function key

: intercom call key

: left scrolling arrow key

: right scrolling arrow key

: upwards scrolling arrow key

: downwards scrolling arrow key

: switchboard call key

2. Key for activation of secondary functions / display turning on (with green backlighting LED)

3. Raised notches for vision-impaired

4. Pedestrian door opener button (with green / red backlighting LED)

5. Function button (with red backlighting LED)

6. 5” display

7. Microphone

8. IR sensor for gesture commands

9. Micro SD slot

DS1760-006

10. Audio on/o button (with green backlighting LED)

11. Speaker

The video door phone is provided with a built-in hearing aid device, which only works during

video calls. Furthermore, the video door phone is equipped with two raised notches, positioned on the

sides next to the buttons and to help vision-impaired users locate the position of the two

buttons by touch.

3. BUTTON FUNCTIONS

1 2 3 4 5 6

State

Button

STAND-BY

(video door

phone in stand-by

mode)

WAITING FOR

AN ANSWER

(receiving call)

IN VOICE MODE

(communicating with

another device)

SENDING CALLS

(stand-by and key

pressed once)

SECONDARY

FUNCTIONS

(stand-by and

key pressed

once)

HOMEPAGE

(stand-by and

key pressed

twice)

Open pedestrian

door (*)

Open pedestrian

door (*)

Open pedestrian

door (*)

Open pedestrian

door (*)

Open pedestrian

door (*) ---

“MUTE” Function --- --- --- --- ---

(Go to “SENDING

CALLS” status,

refer to column 4) Activate audio

If pressed:

A) in “hands-free”

operating mode,

ends conversation

B) in “Push to talk”

operating mode:

- hold pressed to

enable audio with

door unit

- press briey to start

or end conversation.

---

(Go to “SENDING

CALLS” status,

refer to column 4) Conrm selection

(Go to

“SECONDARY

FUNCTIONS”

status, refer to

column 5)

Access or exit

the OSD menu

Access or exit the

OSD menu

Access the

address book

(Go to

“HOMEPAGE”

status, refer to

column 6)

Close the

Homepage and

turn off the display

--- Garage door

opener Garage door opener --- Garage door

opener ---

---

Programmable

Yokis function

(default

programmed

on channel 1)

Programmable Yokis

function

(default programmed

on channel 1)

---

Programmable

Yokis function

(default

programmed

on channel 1)

---

Programmable

Yokis function

(default

programmed

on channel 2)

Programmable Yokis

function

(default programmed

on channel 2)

---

Programmable

Yokis function

(default

programmed

on channel 2)

---

10 DS1760-006

State

Button

STAND-BY

(video door

phone in stand-by

mode)

WAITING FOR

AN ANSWER

(receiving call)

IN VOICE MODE

(communicating with

another device)

SENDING CALLS

(stand-by and key

pressed once)

SECONDARY

FUNCTIONS

(stand-by and

key pressed

once)

HOMEPAGE

(stand-by and

key pressed

twice)

---

Access to the

Yokis buttons

page

Access to the Yokis

buttons page ---

Access to the

Yokis buttons

page

---

Video switching

or displaying of

any additional

call station

cameras.

--- --- Auto-on ---

---

Special

function (default

code 07)

Special

function (default

code 07)

---

Special

function (default

code 07)

---

--- --- ---

Programmable

intercom call

1 (Default: not

programmed)

--- ---

---

Within the

OSD menu, it

decreases the

parameter value

Within the OSD

menu, it decreases

the parameter value

--- --- Scroll selection to

the left

---

Within the

OSD menu, it

increases the

parameter value

Within the OSD

menu, it increases

the parameter value

--- --- Scroll selection to

the right

---

In the OSD

menu, it allows

scrolling

parameters

upwards

In the OSD menu,

it allows scrolling

parameters upwards

--- --- Scroll selection

upwards

---

In the OSD

menu. it allows

scrolling

parameters

downwards

In the OSD menu.

it allows scrolling

parameters

downwards

--- --- Scroll selection

downwards

--- --- --- Exchange call --- ---

(*) The ”AUTOMATIC DOOR OPENER FUNCTION” parameter must be enabled on some calling stations

to activate the automatic door opener function on the video door phone (see product manuals).

Autres manuels pour VOG 5W 1760

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels urmet domus Système d'interphone

urmet domus

urmet domus 1183/2 Manuel utilisateur

urmet domus

urmet domus DIGIVOICE K-Steel Series Manuel utilisateur

urmet domus

urmet domus Alpha iPerCom 1168 Manuel d'installation et d'exploitation

urmet domus

urmet domus IPerCom VOG 7 1761 Series Manuel d'installation et d'exploitation

urmet domus

urmet domus 1723 Manuel utilisateur

urmet domus

urmet domus 1741/3 Manuel du système

urmet domus

urmet domus iPercom VOG 5+ 1761 Manuel d'installation et d'exploitation

urmet domus

urmet domus mikra plus Manuel d'installation et d'exploitation

urmet domus

urmet domus IPerVoice 1039 Manuel utilisateur

urmet domus

urmet domus 1761/33 Manuel utilisateur

urmet domus

urmet domus Sinthesi Steel 1060/74 Manuel utilisateur

urmet domus

urmet domus 1726 Guide rapide

urmet domus

urmet domus 1722 Guide de l'utilisateur

urmet domus

urmet domus 1168/1G Manuel utilisateur

urmet domus

urmet domus 1760 Manuel d'installation et d'exploitation

urmet domus

urmet domus IPerVoice 1039 Manuel utilisateur

urmet domus

urmet domus 1723 Manuel du système

urmet domus

urmet domus VOG 5 Manuel du système

urmet domus

urmet domus iPer com 1741 Manuel d'instructions

urmet domus

urmet domus 1723 Manuel du système

urmet domus

urmet domus 1717 Manuel d'installation et d'exploitation

urmet domus

urmet domus 1062/100 Manuel utilisateur

urmet domus

urmet domus iPercom Elekta 1060/13 Manuel utilisateur

urmet domus

urmet domus IPerCom 1741 Manuel d'installation et d'exploitation

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur

urmet domus VOG 5W 1760 Mode d'emploi

Manuels Système d'interphone populaires d'autres marques
