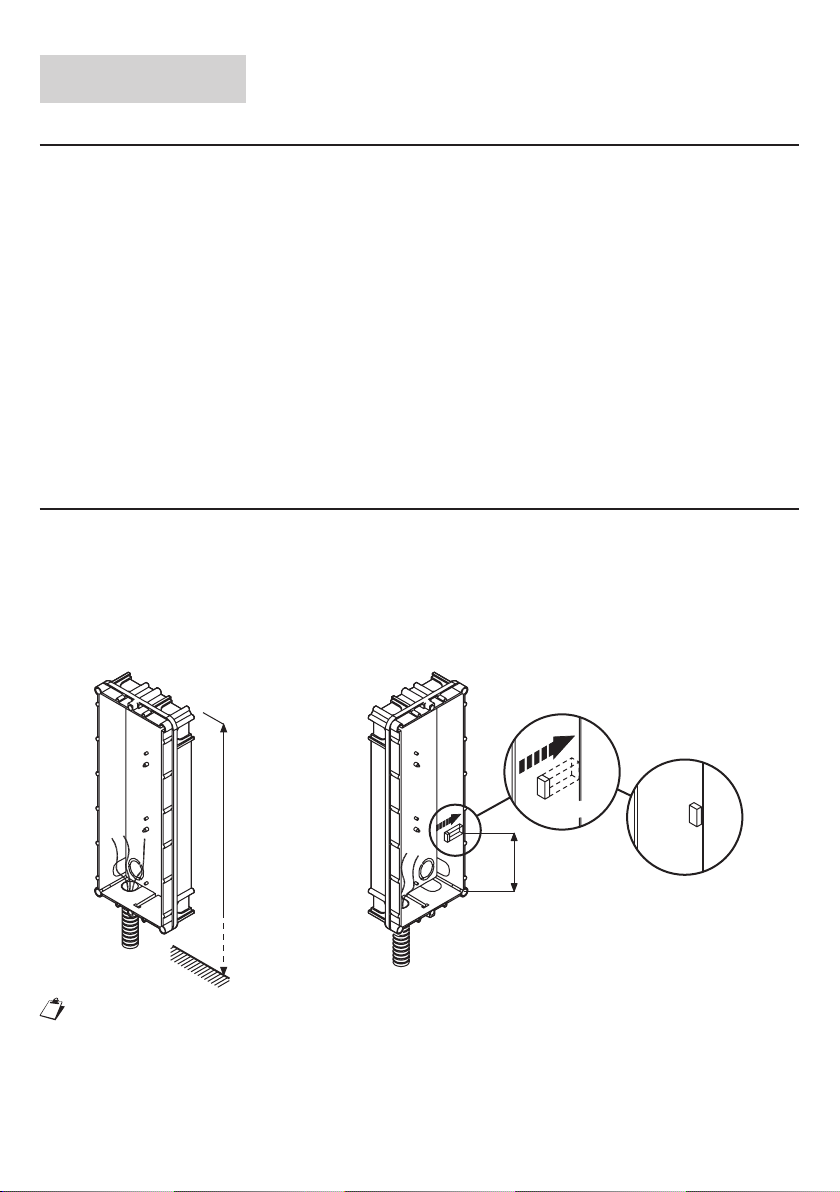

4DS1060-117A
3 ISTRUZIONI PER LA CONNESSIONE
Per la realizzazione dei cablaggi, per le massime distanze e per le operazioni di configurazione si raccomanda
di seguire le regole prescritte nel manuale di sistema.
3.1 CONNETTORE E CABLAGGIO CON CAVO CAT5
Per i collegamenti usare i kit connettori RJ45 Urmet (prodotto vendibile fino ad esaurimento scorte).
Intestare il cavo CAT5 su uno dei connettori RJ45 con logo Urmet:
Inserire il conduttore nella guida rispettando le colorazioni indicate (Standard T568B).
8
1
Conduttore
n° Colore cavo
1 Bianco-Arancione
2 Arancione
3 Bianco-Verde
4 Blu
Conduttore
n° Colore cavo
5 Bianco-Blu
6 Verde
7 Bianco-Marrone
8 Marrone
Tagliare i cavi in modo che sporgano dalla guida di circa 5 mm, inserire la guida nel plug e crimpare il
plug con appositi attrezzi.
Plug
8
1
~ 5 mm
8
1
Accertarsi che la guaina grigia rimanga all’interno del plug.
Questo tipo di collegamento NON garantisce il doppio isolamento.
4 CARATTERISTICHE TECNICHE
Tensione di alimentazione e assorbimento sui morsetti V+ e V-
Tensione di alimentazione:............................................................................................................ 44 – 57 Vcc
Assorbimento (videochiamata) @48 V:.................................................................................................160 mA
Assorbimento a riposo @48 V: .............................................................................................................100 mA
Temperatura di funzionamento: .............................................................................................. -10 °C÷ +50 °C
Portata contatto relè C, NC, NO:
Tensione massima commutabile:.............................................................................................................. 30 V
Corrente massima commutabile: .............................................................................................................3,5 A
Carico massimo commutabile:...................................................................................................... 40 VA 25 W
Portata contatto relè attivazione passo carraio (SE2):
Tensione massima commutabile:.............................................................................................................. 30 V
Corrente massima commutabile: .........................................................................................................200 mA
Distanza massima pulsante androne: ...............................................................25 m con cavo sez. 0,5 mm2
Distanza massima sensore porta aperta:..........................................................50 m con cavo sez. 1,5 mm2
Distanza massima alimentatore supplementare: ............................................100 m con cavo sez. 1,5 mm2
Distanza massima serratura capacitiva:..........................................................100 m con cavo sez. 1,5 mm2
•
•
