Urmet domus 1083/8 Manuel utilisateur

DS 1083-020C LBT 8536

Mod.

1083

POSTO ESTERNO PER EXIGO

EXIGO LOUDSPEAKING UNIT

POSTE EXTERNE EXIGO

MICROALTAVOZ EXIGO

AUSSENSTELLE EXIGO

Sch./Ref. 1083/8

2DS1083-020C

ITALIANO

Il posto esterno Sch. 1083/8 è dedicato al sistema 2Voice. È realizzato per l’installazione all’interno della

pulsantiera Exigo.

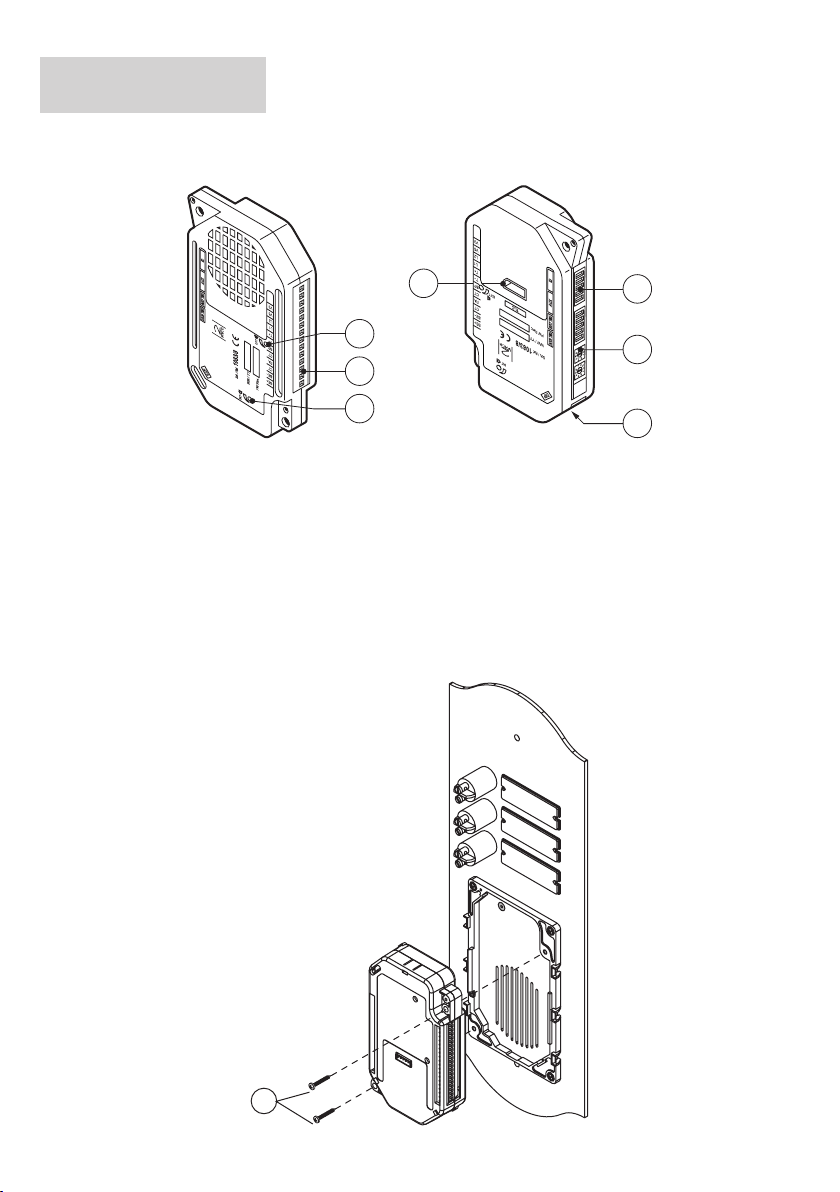

Il Digitalizzatore è così composto:

1) Regolazione del livello fonico dell’altoparlante.

2) Morsettiera per collegamenti.

3) Regolazione del livello fonico del microfono.

4) Connettore per il collegamento della telecamera

locale.

5) Dip-switch di programmazione.

6) Rotary switch tempo apriporta e tempo

occupato.

7) Connettore per il collegamento dei Moduli di

espansione 16 utenti Sch.1038/17.

MONTAGGIO DEI POSTI ESTERNI SU FRONTALI Mod. 1143 o Mod. 1743

Non montare la guarnizione del

microfono fornita a corredo del

posto esterno.

Le viti A sono quelle fornite a corredo

del frontale e NON quelle fornite a

corredo del posto esterno.

DS1083-020C

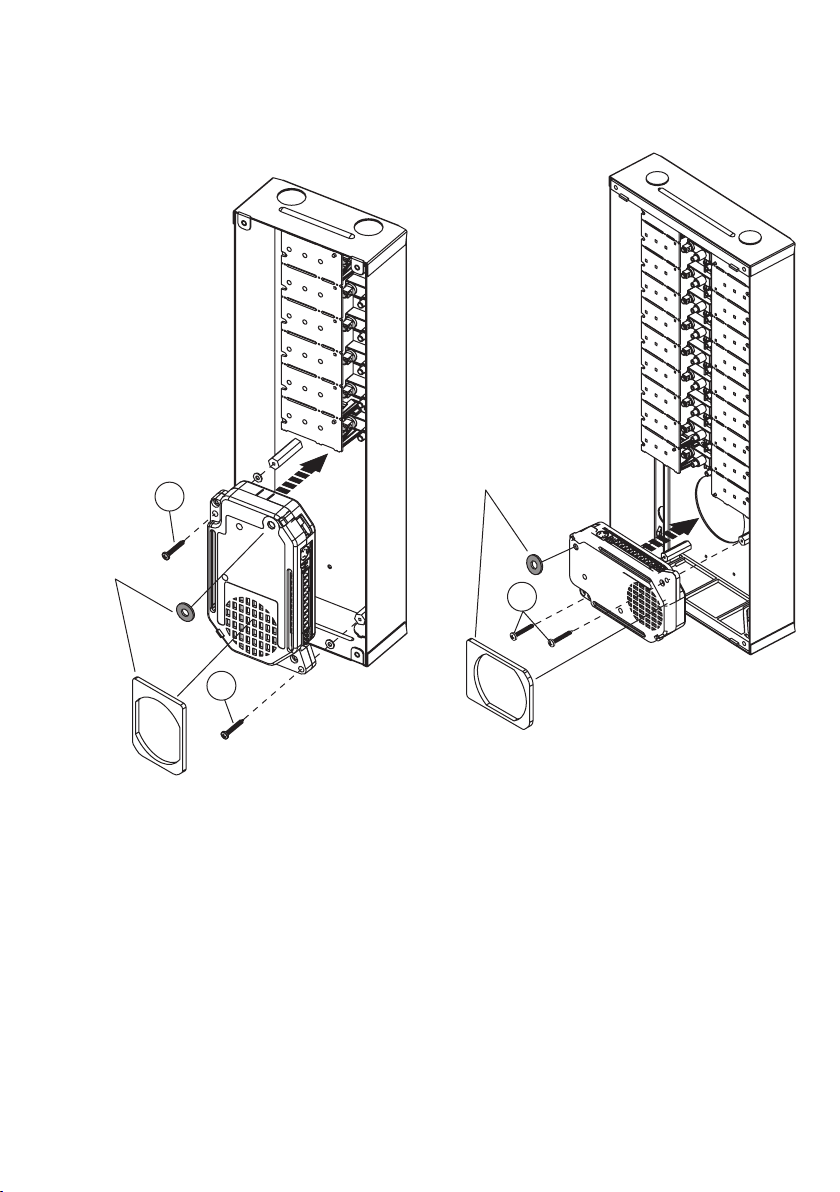

MONTAGGIO DEI POSTI ESTERNI SU SCATOLE INCASSO Mod. 1121 o Mod.

1721

Le viti B sono fornite a corredo del posto esterno.

Montare le

guarnizioni

fornite con il

posto esterno.

Montare le

guarnizioni

fornite con il

posto esterno.

Eventuali moduli espansione utenti Sch. 1038/17 o i dispositivi di segreto devono essere posizionati sotto i

circuiti di illuminazione delle targhette portanome.

4DS1083-020C

COLLEGAMENTO A TELECAMERA LOCALE

COLLEGAMENTO A MODULI ESPANSIONE 16 UTENTI

Sch. 1038/17

OUTPUT INPUT

DESCRIZIONE DEI MORSETTI E DEI CONNETTORI

SE+ Positivo azionamento elettroserratura pedonale

SE- Negativo azionamento elettroserratura pedonale

CT Riferimento per PA e SP

PA Pulsante androne

CT Riferimento per PA e SP

SP Sensore porta aperta

T- Riferimento per commutatore video

T+ Comando per commutatore video

]

LINE Linea Bus entrante

V5 Riferimento per segnale telecamera di controllo

V3 Segnale telecamera di controllo

EXP Connettore per il collegamento dei moduli espansione 16 utenti Sch. 1038/17

VIDEO MODULE Connettore per il collegamento della telecamera locale

Alimentare i led di illuminazione cartellini con un’alimentazione supplementare.

DS1083-020C

CONFIGURAZIONE DEI POSTI ESTERNI

= =

AUX

ON DIP

43215

ON DIP

43215

DOOR

TIME

ID CONV

TIME

Valori di default: tutti i posti esterni escono di fabbrica conﬁgurati nel seguente modo:

Tipo PE: principale

Numero secondario: 0

Apriporta: libero

Interruzione: Non garantita

Rotary tempo comunicazione garantita: 30 s (pos 3)

Rotary apriporta: 1 s (pos 0)

Numero posto esterno: 0

ID: numero di posto esterno

Impostare un numero da 0 a 3 se il posto esterno è principale (v. AUX) o da 0 a 31 se il posto esterno è

secondario secondo la ﬁgura seguente.

Non ci devono essere 2 postazioni principali con lo stesso ID, possono coesistere 2 postazioni secondarie

con stesso ID ma numero diverso (v. AUX).

L’ID del posto esterno secondario deve coincidere con l’ID di colonna impostato nell’interfaccia di

colonna 1083/50, se presente.

ON DIP

43215

ID=0

ON DIP

43215

ID=1

ON DIP

43215

ID=2

ON DIP

43215

ID=3

ON DIP

43215

ID=4

ON DIP

43215

ID=5

ON DIP

43215

ID=6

ON DIP

43215

ID=7

ON DIP

43215

ID=8

ON DIP

43215

ID=9

ON DIP

43215

ID=10

ON DIP

43215

ID=11

ON DIP

43215

ID=12

ON DIP

43215

ID=13

ON DIP

43215

ID=14

ON DIP

43215

ID=15

ON DIP

43215

ID=16

ON DIP

43215

ID=17

ON DIP

43215

ID=18

ON DIP

43215

ID=19

ON DIP

43215

ID=20

ON DIP

43215

ID=21

ON DIP

43215

ID=22

ON DIP

43215

ID=23

ON DIP

43215

ID=24

ON DIP

43215

ID=25

ON DIP

43215

ID=26

ON DIP

43215

ID=27

ON DIP

43215

ID=28

ON DIP

43215

ID=29

ON DIP

43215

ID=30

ON DIP

43215

ID=31

AUX: impostazioni ausiliarie

Tipo di postazione: il posto esterno può essere conﬁgurato come principale o come secondario. Dal

posto esterno principale è possibile chiamare tutti gli utenti dell’impianto, dal posto esterno secondario è

possibile chiamare solo gli utenti della colonna di appartenenza. L’utente che riceve la chiamata è in grado

di distinguerne la provenienza dalla temporizzazione con cui viene emesso lo squillo.

Postazione di chiamata secondaria: in una stessa colonna possono essere presenti 2 postazioni di chiamata

secondarie che devono avere numero diverso.

Apriporta: l’elettroserratura può essere gestita in modalità ‘sotto segreto’ o ‘libero’. Il comportamento del

posto esterno è il seguente nei due casi:

‘Sotto segreto’: la pressione del pulsante apriporta di un posto interno può attivare l’elettroserratura della

postazione di chiamata solo se ha ricevuto una chiamata o è in conversazione fonica con essa o anche

se, in seguito ad autoinserzione, è comunque in connessione video con essa.

•

6DS1083-020C

‘Libero’: la pressione del pulsante apriporta di un posto interno può attivare l’elettroserratura del posto

esterno solo se il posto esterno è conﬁgurato come principale o l’utente appartiene alla colonna dello

stesso posto esterno secondario. Tale colonna è deﬁnita dalla impostazione dell’ID del posto esterno

secondario. La prestazione è usata tipicamente sulle postazioni secondarie.

Interruzione: quando è in corso un’autoinserzione o una conversazione intercomunicante o la consultazione

della segreteria videocitofonica la colonna interessata o l’intero sistema è in stato di occupato che può

essere, a seconda della conﬁgurazione di questo switch, interrotto da una chiamata dal posto esterno

oppure no.

Il parametro “interruzione” deve essere programmato nello stesso modo su tutte le postazioni di

chiamata presenti nell’impianto.

AUX

ON DIP

43215

Principale

ON DIP

43215

Secondaria

ON DIP

43215

Secondaria 0

ON DIP

43215

Secondaria 1

ON DIP

43215

Apriporta

libero

ON DIP

43215

Apriporta

sotto segreto

ON DIP

43215

Abilitata

ON DIP

43215

Non abilitata

ON DIP

43215

Tipo di

postazione

Indirizzo

postazione

secondaria

Apriporta

Interruzione

Non

utilizzato

ON DIP

43215

TEMPO APRIPORTA La posizione del rotary switch (DOOR TIME) determina il tempo di attivazione

dell’elettroserratura pedonale.

Pos. 0 = 1 s Pos. 1 = 10 s Pos. 2 = 20 s Pos. 3 = 30 s

Pos. 4 = 30 s Pos. 5 = 30 s Pos. 6 = 30 s Pos. 7 = 30 s

Pos. 8 = 30 s Pos. 9 = 30 s

Il tempo massimo di attivazione dell’elettroserratura pedonale è 30 secondi.

TEMPO DI COMUNICAZIONE GARANTITA La posizione del rotary switch (CONV TIME) determina il tempo

di comunicazione garantita, cioè il prolungamento del tempo di occupato dal momento della risposta in poi.

Il tempo di occupato è pari alla somma del tempo di risposta (max. 60s) e del tempo di comunicazione

garantita.

Pos. 0 = 1 s Pos. 1 = 10 s Pos. 2 = 20 s Pos. 3 = 30 s

Pos. 4 = 40 s Pos. 5 = 50 s Pos. 6 = 60 s Pos. 7 e 8 = 70 s

Pos. 9 = NON CONSENTITA

Il tempo di comunicazione garantita deve essere programmato nello stesso modo su tutte le postazioni

di chiamata presenti nell’impianto.

•

DS1083-020C

CONFIGURAZIONE AVANZATA

Per accedere alla conﬁgurazione avanzata posizionare entrambi i rotary switch alla posizione 9.

Il posto esterno emette un avviso acustico.

Al termine delle operazioni riportare il posto esterno a riposo modiﬁcando la posizione di almeno uno dei

rotary switch.

TELECAMERE DI CONTROLLO

Se in una postazione di chiamata sono presenti le telecamere di controllo, è necessario programmare la

funzione.

1. Accedere alla conﬁgurazione avanzata impostando entrambi i rotary switch alla posizione 9; il posto

esterno emette un bip ad indicare lo stato di programmazione.

2. Premere il pulsante androne (PA – CT) per il numero di volte corrispondente al numero di telecamere di

controllo presenti. Il posto esterno, ad ogni pressione del tasto, emette un numero di bip corrispondente

al numero di telecamere programmate, (max 4); ripremendo il pulsante dopo i 4 bip viene emesso un bip

lungo ad indicare il ritorno a 0 telecamere connesse (default).

3. Riposizionare i rotary switch alla posizione corretta per uscire dalla conﬁgurazione avanzata.

Se è connessa una telecamera locale al connettore “VIDEO MODULE”; la postazione di chiamata

è videocitofonica. Se non è connessa una telecamera locale al connettore “VIDEO MODULE”;

la postazione di chiamata è citofonica. Possono anche essere connesse massimo 4 telecamere di

controllo all’ingresso V3/V5 visualizzabili dagli utenti con il tasto autoinserzione. Nel caso di una sola

telecamera di controllo, la postazione di chiamata diventa videocitofonica utilizzando tale telecamera

in fase di chiamata.

CODIFICA PULSANTI

Al posto esterno possono essere potenzialmente collegati ﬁno a 64 pulsanti, utilizzando al massimo 4

moduli di espansione tasti 1038/17.

Per default i tasti sono associati agli utenti da 0 a 63 della colonna di appartenenza nel caso in cui il posto

esterno sia conﬁgurato come secondario.

Qualora invece il posto esterno sia conﬁgurato come principale, allora i tasti sono automaticamente associati

alla colonna 0, il che sempliﬁca l’installazione di principali su impianti monocolonna.

OUTPUT

P1 UTENTE+0

P3 UTENTE+2

P2 UTENTE+1

P4 UTENTE+3

P6 UTENTE+5

P5 UTENTE+4

P8 UTENTE+7

P7 UTENTE+6

P9 UTENTE+8

P11 UTENTE+10

P10 UTENTE+9

P12 UTENTE+11

P14 UTENTE+13

P13 UTENTE+12

P16 UTENTE+15

P15 UTENTE+14

OUTPUT

INPUT

P1 UTENTE+16

P3 UTENTE+18

P2 UTENTE+17

P4 UTENTE+19

P5 UTENTE+20

P11

P10

P12

P14

P13

P16

P15

MODULO ESPANSIONE Sch. 1038/17 MODULO ESPANSIONE Sch. 1038/17

Se invece il posto esterno è conﬁgurato come principale e nell’impianto sono presenti più colonne, occorre

8DS1083-020C

necessariamente creare un’associazione tra i pulsanti e gli utenti delle diverse colonne procedendo come

segue:

Accedere alla conﬁgurazione avanzata ruotando sulla posizione ‘99’ i due rotary switch.

Posizionare il dip-switch ID con il codice della prima colonna del sistema (tipicamente la colonna 0).

Premere il pulsante corrispondente all’utente 0 della colonna selezionata. Tutti i pulsanti successivi sono

automaticamente associati agli utenti della stessa colonna in sequenza.

Ripetere l’operazione per tutte le colonne presenti.

Riposizionare i dip-switch ID nella posizione originale.

Uscire dalla conﬁgurazione avanzata, riposizionando i due rotary switch sulle posizioni di impostazione

del tempo di apriporta e di comunicazione garantita.

Esempio:

Impianto con 3 colonne, la prima con 4 utenti, la seconda con 6 utenti, la terza con 8 utenti.

Accedere alla conﬁgurazione avanzata.

Posizionare il dip-switch ID a 0.

Premere il primo pulsante collegato del posto esterno.

Posizionare il dip-switch ID a 1.

Premere il quinto pulsante collegato al posto esterno che viene così associato all’utente 0 della colonna

Posizionare il dip-switch ID a 2.

Premere l’undicesimo pulsante collegato al posto esterno che viene così associato all’utente 0 della

colonna 2.

Riposizionare i dip-switch ID nella posizione originale.

Uscire dalla conﬁgurazione avanzata.

La conﬁgurazione ﬁnale sarà la seguente:

Col= 0 UTENTE= 2

Col= 0 UTENTE= 3

Col= 1 UTENTE= 0

Col= 1 UTENTE= 1

Col= 1 UTENTE= 2

Col= 1 UTENTE= 3

Col= 1 UTENTE= 4

Col= 1 UTENTE= 5

Col= 2 UTENTE= 0

Col= 2 UTENTE= 1

Col= 2 UTENTE= 2

Col= 2 UTENTE= 3

Col= 2 UTENTE= 4

Col= 2 UTENTE= 5

Col= 2 UTENTE= 6

Col= 2 UTENTE= 7

4 UTENTI 6 UTENTI 8 UTENTI

Inizio

colonna 0

Inizio

colonna 1

Inizio

colonna 2

OUTPUT

P1 Col= 0 UTENTE= 0

P2 Col= 0 UTENTE= 1

P11

P10

P12

P14

P13

P16

P15

OUTPUT

INPUT

P11

P10

P12

P14

P13

P16

P15

MODULO ESPANSIONE Sch. 1038/17 MODULO ESPANSIONE Sch. 1038/17

Con posto esterno con la conﬁgurazione di fabbrica, la conﬁgurazione della colonna 0 è superﬂua in

quanto i pulsanti sono tutti assegnati a tale colonna.

•

DS1083-020C

Ripetere l’operazione per tutti i posti esterni principali presenti.

Se i posti esterni sono conﬁgurati come secondari ma si vuole che ognuno chiami un diverso gruppo di

utenti si può procedere nel seguente modo:

Accedere alla conﬁgurazione avanzata ruotando sulla posizione ‘99’ i due rotare switch;

Posizionare il dip-switch ID della postazione di chiamata con il codice dell’interno che sarà associato al

primo pulsante (offset);

il codice di offset può essere compreso solo tra 0 e 31

Cambiare la posizione del dip switch AUX n°5 (la postazione di chiamata emette un tono di conferma);

Riposizionare il dip switch AUX n°5 nella posizione originale (la postazione di chiamata emette un tono

di conferma);

Riposizionare i dip switch ID nella posizione originale;

Uscire dalla conﬁgurazione avanzata, riposizionando i due rotary switch sulle posizioni di impostazione

del tempo di apriporta e di comunicazione garantita.

Esempio:

La postazione di chiamata secondaria “A” chiama solo gli utenti dallo 0 al 10 mentre la “B” chiama solo gli

utenti dall’ 11 al 18.

Sulla postazione di chiamata “B” accedere alla conﬁgurazione avanzata;

Posizionare il dip switch ID a 11;

Spostare il dip switch AUX n°5;

Riposizionare tutti i dip switch nella posizione originale;

Uscire dalla conﬁgurazione avanzata.

“B”

“A”

alimentatore

2Voice

interfaccia

di colonna

ID = n

Postazione di chiamata secondaria con 8 tasti

ID = n AUX dip2 = 1

offset = 11

Chiama gli utenti da 11 a 18

Postazione di chiamata secondaria con 10 tasti

ID = n AUX dip2 = 0

offset = 0

Chiama gli utenti da 0 a 10

CONFIGURAZIONE PULSANTE PER FUNZIONE SPECIALE

È possibile conﬁgurare un pulsante per una funzione speciale, come ad esempio l’accensione luce scale.

Per conﬁgurare il pulsante procedere come segue:

Accedere alla conﬁgurazione avanzata.

Tenere premuto il pulsante prescelto per un tempo di 3 s, il posto esterno genera un avviso acustico per

confermare l’avvenuta acquisizione.

CANCELLAZIONE DEI DATI DI PROGRAMMAZIONE

Per cancellare tutti i dati impostati in conﬁgurazione avanzata procedere come segue:

Accedere alla conﬁgurazione avanzata.

Tenere premuto un qualsiasi tasto per almeno 5 s. Il posto esterno emette un primo avviso acustico dopo

3 s ed un altro più lungo 2 secondi dopo per confermare l’avvenuta cancellazione.

•

10 DS1083-020C

REGOLAZIONE FONIA

I livelli fonici sono tarati di fabbrica in modo da non dover essere variati nella maggioranza delle

installazioni.

Qualora fosse necessario modiﬁcarli, agire con un cacciavite sulle apposite regolazioni.

AZIONAMENTO ELETTROSERRATURA PEDONALE

I posti esterni hanno due morsetti per la gestione a scarica capacitiva dell’elettroserratura (SE-, SE+).

L’elettroserratura viene pilotata nei casi seguenti:

Ogni volta che viene premuto il pulsante androne (morsetti PA, CT).

Alla ricezione del comando apriporta pedonale di un posto interno in funzione della conﬁgurazione

del dip-switch AUX relativo alla modalità di funzionamento “libero” o “sotto segreto” (vedere sezione

“Conﬁgurazione”).

Il tempo di attivazione dell’elettroserratura è programmabile tramite rotary switch (max 30 secondi).

CARATTERISTICHE TECNICHE

Tensione di alimentazione (LINE): 36 – 48Vcc

Assorbimento a riposo: 45mA max

Assorbimento max: 250mA max

Uscita serratura SE+ e SE-: 22 – 24Vcc max 200mA

Temperatura di funzionamento: -10°C ÷ + 50°C

Conformità normativa: EN 61000-6-3, EN 61000-6-1

•

Table des matières

Langues :

Autres manuels urmet domus Système d'interphone

urmet domus

urmet domus DUO 752 Manuel utilisateur

urmet domus

urmet domus iPercom VOG 5+ 1761 Manuel du système

urmet domus

urmet domus 1784/4 Manuel utilisateur

urmet domus

urmet domus IperVoice 1717/31 Manuel du système

urmet domus

urmet domus VOG5W 1760 Manuel utilisateur

urmet domus

urmet domus AIKO 1716/1 Manuel utilisateur

urmet domus

urmet domus 1722 Manuel utilisateur

urmet domus

urmet domus 1760 Manuel d'installation et d'exploitation

urmet domus

urmet domus AIKO 1716/1 Manuel utilisateur

urmet domus

urmet domus NOTE 1722/11 Manuel utilisateur

urmet domus

urmet domus Agora 2 Instructions de montage

urmet domus

urmet domus CallMe SET 1083 Manuel d'installation et d'exploitation

urmet domus

urmet domus 1130 Manuel du propriétaire

urmet domus

urmet domus miro 1160 Manuel du système

urmet domus

urmet domus 2VOICE 1083/783 Manuel d'installation et d'exploitation

urmet domus

urmet domus IPerCom VOG 7 1761 Series Manuel d'installation et d'exploitation

urmet domus

urmet domus 1183 Manuel utilisateur

urmet domus

urmet domus IPerCom VOG 7 1761 Series Manuel d'installation et d'exploitation

urmet domus

urmet domus CITOSET 1150 Guide de démarrage rapide

urmet domus

urmet domus modo 1719 Mode d’emploi

urmet domus

urmet domus 1172 Manuel utilisateur

urmet domus

urmet domus 2VOICE 1760 Manuel d'installation et d'exploitation

urmet domus

urmet domus 826 DIGITAL CALL SYSTEM Manuel utilisateur

urmet domus

urmet domus 2VOICE ELEKTA Manuel d'installation et d'exploitation

Manuels Système d'interphone populaires d'autres marques

Bticino

Bticino LINEA 3000 Manuel utilisateur

MSI

MSI MSI-140 Manuel utilisateur

golmar

golmar Stadio Plus Manuel utilisateur

CyberData

CyberData 011211 series Manuel

Vidos

Vidos duo M1021 Manuel utilisateur

Vimar

Vimar ELVOX 7539/E Manuel utilisateur

SSS Siedle

SSS Siedle BTSV 850-03 Manuel utilisateur

Dahua

Dahua VTO Series Manuel utilisateur

Elvox

Elvox 5651 Manuel utilisateur

Videx

Videx VIDEOKIT Series Manuel utilisateur

Rocom

Rocom Doortello Business FW T2.05W2.04 Manuel utilisateur

Viking

Viking E-35-EWP Manuel utilisateur

Safeguard Supply

Safeguard Supply LRA-EX1000 Manuel utilisateur

SSS Siedle

SSS Siedle BFCV 850 Series Manuel utilisateur

GRD

GRD MAX V2 Manuel utilisateur

Alecto

Alecto ADI-250 Manuel utilisateur

Aiphone

Aiphone IE-8MD Manuel utilisateur

Perel

Perel EDB4 Manuel utilisateur

urmet domus 1083/8 Manuel utilisateur

Manuels Système d'interphone populaires d'autres marques
