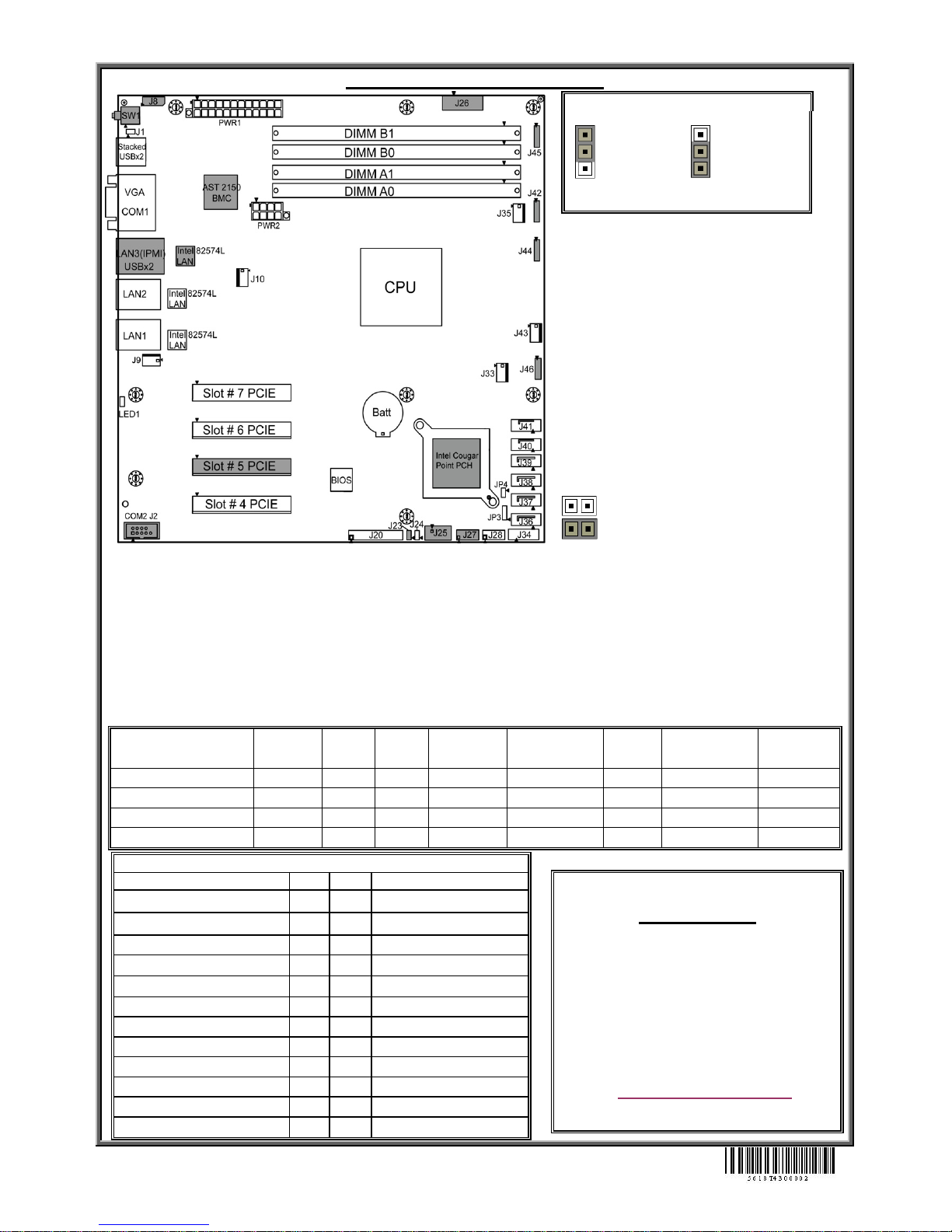

TYAN®S5510 Quick Reference

J9/J10/J33/J35/J43

Rear/Front/CPU FAN 4Pin Header

*J42/*J44/*J45/*J46

System FAN 8Pin Header

* SW1 ID LED Switch Button

J1 FP IDLED Switch 2 Pin Header

*J2 COM2 Header

*J8 IPMB Connector

J20 Front Panel Header

*J23 LAN3 ACTIVE LED 2 Pin Header

J24 Intrusion Switch 2 Pin Header

**J25 USB2.0 Type-A Connector

*J26 PSMI Connector

J28/**J27 Dual USB2.0 Header

J34 SGPIO Header

JP3 RTC Clear CMOS Set

JP4 ME recovery function Set

OPEN (Jumper OFF)

CLOSED (Jumper ON)

JP3: CMOS Clear

Pin3

Pin1

Clear

CMOS

Pin2&3

Closed

Pin3

Pin1

Normal

Default

Pin1&2

Closed

1. ▲indicates the location of pin 1.

2. “*”indicates connectors which are not present in G2NR/G2NR–HE/G2NR–LE version. “**”indicates connectors

which are not present in G2NR-LE version.

3. The diagram is representative of the latest board revision available at the time of publishing. The board you

received may not look exactly like this diagram.

4. PCIE Slot 5 is not present in G2NR–LE version.

5. The grey area represents varying parts in the 4 SKUs which will be removed or remained.

6. Specific changes please see the table below. (NOTE)

Model Chip LAN IPMI USB

Type-A

8 pin Fan

connector

PCIE

Slot

ID Switch

Button

USB

Header

S5510GM3NR C204 3 Yes 1 4 4 1 2

S5510G2NR C204 2 No 1 4 4 1 2

S5510G2NR-LE C202 2 No 0 0 3 0 1

S5510G2NR-HE C206 2 No 1 4 4 1 2

J20: Front Panel Connector

Signal Pin Pin Signal

PWR_LED+ 1 2 FP_PWR(3.3V)

KEY 3 4 ID_LED+

PWRLED- (GND) 5 6 ID_LED- (GND)

HDD-LED+ 7 8 FAULT_LED1-

HDD-LED- 9 10 FAULT_LED2-

Power Switch+ 11 12 LAN1_ACTLED+

GND 13 14 LAN1_ACTLED-

Reset Switch+ 15 16 SMB_DATA

GND 17 18 SMB_CLK

ID Switch+ 19 20 INTRUSION#

TEMP_SENSE 21 22 LAN2_ACTLED+

NMI Switch# 23 24 LAN2_ACTLED-

Power Supply

TYAN®S5510 supports power connectors

below:

Power1 12x2 pin power connector

Power2 4x2 pin power connector

http://www.tyan.com

D2118 - 110
