Owner'sManual

OMNIPRO™ 500

Line-InteractiveUPSSystem(120V)

ESPAÑOL: p. 7

Quick Installation: p. 3

Basic Operation: p. 4 - 5

Storage & Service: p. 6

Specifications: p. 7

Safety: p. 2

Warranty & Insurance: p. 6

[REV:M]

200003008 OmniPro 500 Owner's Manual.p65 3/30/00, 2:39 PM1

This manual contains important instructions and warnings that should be

followed during the installation, operation and storage of all Tripp Lite UPS

Systems.

UPS Location Warnings

• Install your UPS indoors, away from excess moisture or heat, dust or

direct sunlight.

• For best performance, keep the indoor temperature between 32° F and

104° F (between 0° C and 40° C).

• Leave adequate space around all sides of the UPS for proper ventila-

tion.

UPS Connection Warnings

• Connect your UPS to a three-wire, grounded AC power outlet. Do not

remove or modify the ground pin of the UPS's plug. Do not use

two-prong adapters with the UPS's plug.

• Do not plug your UPS into itself; this will damage the UPS and void

your warranty.

• If you are connecting your UPS to a motor-powered AC generator,

the generator must provide clean, filtered computer-grade output.

Equipment Connection Warnings

• Do not use Tripp Lite UPS Systems for life support applications in

which a malfunction or failure of a Tripp Lite UPS System could cause

failure or significantly alter the performance of a life-support device.

• Do not connect surge suppressors to the output of your UPS. This may

damage your UPS and will void both the surge suppressor and UPS

warranties.

Battery Warnings

• Your UPS does not require routine maintenance. Do not open your

UPS for any reason. There are no user-serviceable parts inside.

• Battery replacement must be performed by qualified service personnel.

Because the batteries present a risk of electrical shock and burn from

high short-circuit current, observe proper precautions. Unplug and

turn off the UPS before performing battery replacement. Use tools with

insulated handles, and replace the existing batteries with the same

number and type of new batteries (Sealed Lead-Acid). Do not open the

batteries. Do not short or bridge the battery terminals with any object.

• The UPS batteries are recyclable. Refer to local codes for disposal

requirements or in the USA only call 1-800-SAV-LEAD (1-800-728-5323) for

complete recycling information. Do not dispose of the batteries in a fire.

• Do not attempt to add external batteries.

Safety

200003008 OmniPro 500 Owner's Manual.p65 3/30/00, 2:39 PM2

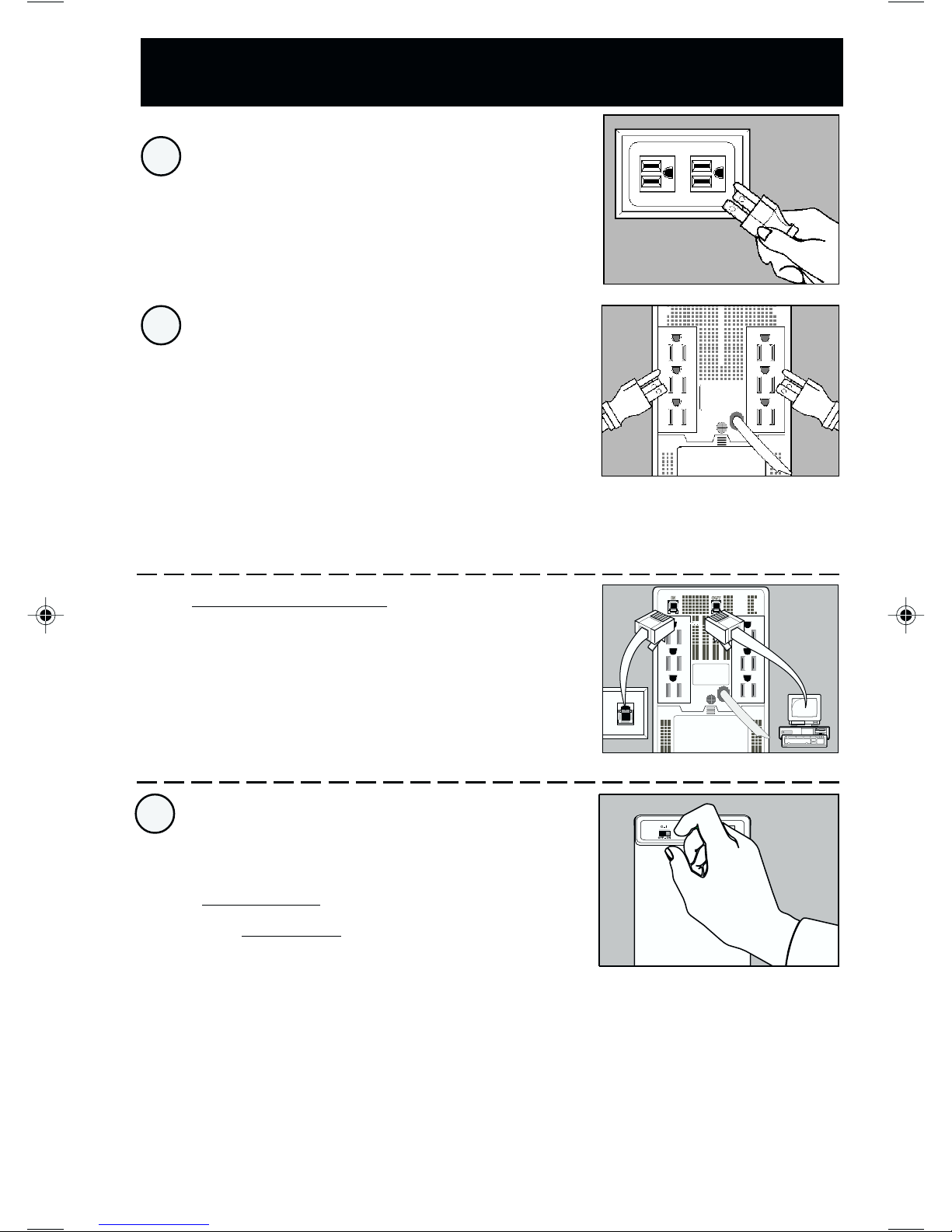

Quick Installation

Plug your UPS into an

electricaloutlet.

Plug essential equip-

ment such as your

computer, monitor and

modem into battery-

supported outlets.

Plug other equipment

into surge-only outlets.*

*Separate battery-supported/surge and surge-

only outlets are identified on the back of your

UPS. Your UPS is designed to support only

computer equipment. You will overload your UPS

if you connect household appliances, laser

printers or surge suppressors to the battery-

supported outlets.

OptionalInstallation**

Usingtelephonecords, connectyour

wall jack to the UPS jack marked “LINE”

(or “IN”). Connect your equipment

to the UPS jack marked “EQUIP”

(or “OUT”).

**Phone line connections are optional. Your UPS

will function properly without these connections.

Make sure the equipment you connect to the

UPS’s telephone jacks is also protected against

damaging surges on the AC line.

Set your UPS’s

“OFF – ON” Switch.***

• Set to “ON” when you are using

connectedequipment.

• Set to “OFF” when you are not using

connectedequipment.

(WARNING! When set to “OFF,” UPS will

notprovide batterybackup during a

blackoutorbrownout.)

*** See Basic Operation section for the Switch

Function, UPS Conditions and Setting

Advantages.

200003008 OmniPro 500 Owner's Manual.p65 3/30/00, 2:39 PM3

Basic Operation

OFF ON

Switches

With your UPS plugged in, set this switch according to the

recommendations in Step 3 of the Quick Installation section.

"ON" Position

Function: ENABLES battery backup. UPS Conditions: The UPS

battery is charging. Power is ON at the UPS receptacles. The " "

indicator light is illuminated. Setting Advantages: UPS provides

AC power from battery during power failures.

"OFF" Position

Function: DISABLES battery backup. UPS Conditions: The UPS

battery is charging. Power is ON at the UPS receptacles. The " "

indicator light is illuminated. The " " indicator light is flashing.

Setting Advantages: UPS does not provide AC power from battery

during power outages, conserving battery power when equipment

is not in use.

Use this momentary switch to do three things:

Silence the UPS On-Battery alarm

Move this switch to the left and release it to silence the UPS On-

Battery alarm, a series of short beeps followed by a brief pause

that is activated when the UPS is providing AC power from battery.

Note: When the battery is nearly depleted, the Low Battery

alarm—a continuous beep that cannot be silenced—will alert you

to immediately shut down connected equipment.

Test your UPS's battery charge

Leave your connected equipment ON. With your UPS connected

to AC power and turned ON, move this switch to the left, hold it

there for 2 seconds and release it. The UPS will emit several short

beeps as it momentarily switches to battery to test its charge. If

the UPS Low Battery alarm sounds (a long, continuous beep) or

the properly-sized load is not supported, let your UPS charge its

batteries for 12 hours and repeat the test. If alarm still sounds,

contact Tripp Lite for service. CAUTION: Do not unplug your UPS

to test its batteries. This will remove safe electrical grounding and

may introduce a damaging surge into your network connections.

Cold-Start your UPS

If your UPS is equipped with a MUTE/TEST switch, you may “cold

start” it and use it as a stand-alone power source when utility

power is not present, providing that the UPS's battery is charged.

To “cold start” your UPS, first turn the "OFF/ON" switch ON.

Then, move the MUTE/TEST switch to the left, hold momentarily

and release when the " " indicator light begins to flash.

200003008 OmniPro 500 Owner's Manual.p65 3/30/00, 2:39 PM4

Indicator Lights

All Indicator Light descriptions apply when the UPS is plugged into a wall outlet and turned on.

This green light will turn ON whenever your UPS is plugged in and

receiving normal AC line power.

This red light will turn ON when your UPS is providing your

equipment with battery power.

This yellow light will turn ON continuously when the UPS

switches to battery to indicate that the UPS’s battery is less than

fully charged. If it stays on after twelve hours of charging, contact

Tripp Lite for service. This light will flash after you set the “OFF/

ON” Switch to the “OFF” position to indicate that the UPS will not

provide battery backup during a blackout or brownout.

Whenever your UPS is correcting high or low AC line voltage, this

green light will turn ON with a gentle click. This is a normal,

automatic operation of your UPS, and no action is required on

your part.

Other UPS Features

AC Receptacles

The receptacles provide your connected equipment with AC line

power during normal operation. They will provide battery power

during power failures only if the “OFF/ON” Switch is set to the

“ON” position. The receptacles also protect your equipment

against damaging surges and line noise. Select models, how-

ever, feature “surge-only” receptacles (identified on the back of

your UPS) that provide the non-essential peripherals plugged

into the receptacles with surge protection without committing

precious battery power to support them during power failures.

RJ11 Telephone Jacks

These jacks protect your equipment against telephone line

surges. Connecting your equipment to these jacks is optional.

Your UPS will still work properly without this connection.

Battery Replacement Door

Under normal conditions, the original battery in your UPS will

last several years. Battery replacement should be performed

only by qualified service personnel. Refer to “Battery Warnings”

in the Safety section on page 2.

200003008 OmniPro 500 Owner's Manual.p65 3/30/00, 2:39 PM5

Specifications

OmniPro500

Output Capacity (VA/Watts): 500/300

Battery Runtime (Half Load/Full Load) Minutes: 17/5

Typical Runtime (Desktop PC/15 in. monitor) Minutes: 30

Battery Recharge Time (Hours): 2-4

Approvals: UL, cUL, NOM

Modem/Fax Protection (starts at 260V): 1 line

Input Voltage/Frequency (120V/60 Hz); On-Line Input Voltage Range (98 - 140 volts); Voltage-Regulated Output Voltage Range

(120V ± 5%); On Battery Output Voltage Range (120V ± 5%); Output Waveform Line Mode (filtered sinewave); Output Waveform Battery

Mode (PWM sine wave); AC Surge Suppression (exceeds IEEE 587 Cat. A & B standards); AC Noise Attenuation (>40 dB);

AC Protection Modes (H to N, H to G, N to G).

Storage & Service

Storage

First turn your UPS OFF and disconnect all equipment. Then disconnect its

power cord from the wall outlet. If you plan to store your UPS for an extended

period of time, fully recharge the UPS batteries once every three months by

plugging the UPS into a live AC outlet, and letting the UPS charge for 4-6 hours.

If you store your UPS without charging for an extended period of time, its

batteries will suffer a permanent loss of power capacity.

Service

If returning your UPS to Tripp Lite, please carefully pack the UPS using the

ORIGINAL PACKING MATERIAL that came with the unit. Enclose a letter

describing the symptoms of the problem. If the UPS is within the 2 year warranty

period, enclose a copy of your sales receipt.

200003008 OmniPro 500 Owner's Manual.p65 3/30/00, 2:39 PM6

1111W.35th Street

Chicago, IL 60609 USA

ServiciosaClientes(US) : (773)869-1234

www.tripplite.com

OmniPro es una marca registrada de Tripp Lite.

Manual de Operación

OMNIPRO™ 500

No-break / Sistema UPS

Interactivo(120V)

Instalación Rápida: p. 9

Operación Básica: p. 10-12

Almacenaje y Servicio: p. 12

Especificaciones: p. 12

Seguridad: p. 8

Warranty & Insurance: p. 6

200003008 OmniPro 500 Owner's Manual.p65 3/30/00, 2:39 PM7

Este manual de operación contiene instrucciones y advertencias importantes que

deben seguirse durante la instalación, operación y almacenamiento del sistema UPS

Tripp Lite.

Advertencias Sobre la Ubicación del Sistema UPS

• Instale este sistema UPS bajo techo, en un lugar sin humedad o calor

excesivo y sin polvo o luz solar directa.

• Para obtener mejores resultados, mantenga la temperatura ambiental entre

0° C y 40° C (entre 32° F y 104° F).

• Permita suficiente espacio alrededor de esta unidad para facilitar la

ventilación apropiada de la misma.

Advertencias Sobre la Conexión del Sistema UPS

• Conecte este sistema UPS a una toma de corriente de CA con conexión a

tierra de tres alambres. No remueva o modifique la conexión a tierra del

enchufe del sistema UPS. No conecte adaptadores de dos alambres al

enchufe de este sistema UPS.

• No conecte el enchufe del sistema UPS a sus propios receptáculos; esto

dañará la unidad y anulará su garantía.

• Si usted desea conectar este sistema UPS a un generador del CA motorizado,

asegúrese que dicho generador proporcione energía de salida limpia y

filtrada.

Advertencias Sobre la Conexión de Equipos

• No use sistemas UPS Tripp Lite en aplicaciones de soporte de la vida

humana donde el una falla en la operación del sistema UPS Tripp Lite

podría causar fallas o alterar significativamente el funcionamiento de un

dispositivo de soporte de la vida humana.

• Las garantías de todos los supresores de sobretensiones de Tripp Lite serán

anuladas si estos supresores han sido conectados a los receptáculos de

salida de cualquier sistema UPS. Las garantías de todos los Sistemas UPS de

Tripp Lite serán anuladas si se ha conectado algún supresor de

sobretensiones a los receptáculos de salida del sistema UPS en cuestión.

Advertencias Sobre la Batería

• Este sistema UPS no requiere mantenimiento rutinario. No abra el sistema

UPS bajo ninguna circumstancia. No hay partes que puedan ser reparadas

por el usuario dentro de esta unidad.

• El reemplazo de la batería debe ser realizado por personal técnico

capacitado. Deben obervarse todas las precauciones apropiadas ya que las

baterías presentan riesgos de choques eléctricos y quemaduras por la alta

corriente de cortocircuito. Apague y desenchufe el sistema UPS antes de

realizar el reemplazo de la batería. Use herramientas con asas aisladas y

reemplace las baterías del sistema UPS con el mismo número y tipo de

baterías nuevas (Selladas de Plomo y Acido). No abra las baterías. No corte o

conecte las teminales de la batería con ningún objeto.

• Las baterías de este sistema UPS son reciclables. Refiérase al código local de

requisitos para la disposición de baterías. No use fuego para disponer de las

baterías.

• No intente agregar baterías externas.

Seguridad

200003008 OmniPro 500 Owner's Manual.p65 3/30/00, 2:39 PM8

Conecte el sistema UPS a una toma

de corriente.

Conecte su computadora, monitor y

módem externo a los receptáculos

con energía de respaldo.

Conecte otros equipos

a los receptáculos del sistema UPS

con supresor de picos solamente.*

*Si el sistema UPS incluye receptáculos separados con energía de

respaldo y receptáculos con supresor de picos solamente

(identificados en la parte posterior del sistema UPS). Este sistema

UPS ha sido diseñado para respaldar equipos de computación.

Usted sobrecargará el sistema UPS si conecta dispositivos

electrodomésticos, impresoras láser o supresores de picos a los

receptáculos con energía de respaldo.

Instalación Opcional **

Utilizando cables telefónicos, conecte el contacto del

sistema UPS rotulado “LINE” (línea) o “IN” (entrada) al

contacto telefónico en la pared. Conecte el equipo que

desea proteger al contacto del sistema UPS rotulado

“EQUIP” (equipo) o “OUT” (salida).

** Las conexiones telefónicas son opcionales. El sistema UPS

funcionará adecuadamente sin estas conexiones. Asegúrese que el

equipo conectado a los contactos telefónicos del sistema UPS

también estén protegidos contra peligrosos picos eléctricos en la línea

de CA.

Posición del Interruptor “ON/OFF”

(Encendido/Apagado) de su No-

break o Sistema UPS ***

Instalación Inmediata

• Manténgalo en la posición de encendido (“ON”) mientras

usted esté usando los equipos conectados.

• Manténgalo en la posición de apagado (“OFF”) cuando

usted no esté usando los equipos conectados.

(¡ADVERTENCIA! Cuando este interruptor esté en la

posición de apagado («OFF») el No-break o Sistema UPS

no proporcionará energía de respaldo durante una caída

de voltaje o apagón.)

*** Vea la sección Operación Básica para obtener información sobre

las Funciones del Interruptor, Condiciones del No-break o Sistema

UPS y Ventajas de las Diferentes Posiciones.

200003008 OmniPro 500 Owner's Manual.p65 3/30/00, 2:39 PM9

Operación Básica

OFF ON

Interruptores

Con el no-break / sistema UPS conectado a una toma eléctrica,

coloque este interruptor en la posición deseada de acuerdo con

las recomendaciones especificadas en el Paso 3 de la sección

“Instalación Rápida”.

Posición “ON” (encendido)

Función: ACTIVA el respaldo a batería. Condiciones del No-

break / Sistema UPS: Las baterías del no-break / sistema UPS

son recargadas. La energía está disponible en los receptáculos

del no-break / sistema UPS. La luz indicadora " " está

encendida. Ventajas de esta Posición: El no-break / sistema

UPS suministra energía de batería durante caídas de voltaje o

interrupciones en el suministro de la energía eléctrica.

Posición “OFF” (apagado)

Función: DESACTIVA el respaldo a batería. Condiciones del No-

break / Sistema UPS: Las baterías del no-break / sistema UPS

son recargadas. La energía está disponible en los receptáculos

del no-break / sistema UPS. La luz indicadora " " está

encendida. La luz indicadora " " parpadea. Ventajas de esta

Posición: El no-break/sistema UPS continúa cargando sus baterías

cuando la energía eléctrica está disponible, mientras que el

inversor de energía se apaga para prevenir el desgaste innecesario

de las baterías cuando los equipos conectados no están en uso.

Utilice este interruptor momentáneo para realizar tres funciones:

Silenciar de la alarma de apagones *

Mueva este interruptor hacia la izquierda y suéltelo la alarma del

no-break / sistema UPS (consiste de una serie de sonidos cortos

seguidos por una breve pausa). La alarma se activa cuando el no-

break / sistema UPS cambia a energía de batería durante un

apagón o caída de voltaje.. Importante: Si las baterías están muy

desgastadas, esta alarma sonará nuevamente (y no podrá ser

silenciada) para indicarle que los equipos conectados deben ser

apagados inmediatamente.

Probar la carga de las baterías del no-break / sistema UPS

Mantenga encendidos los equipos conectados. Con el no-break /

sistema UPS encendido (“ON”) y conectado a una toma de energía

eléctrica, mueva este interruptor hacia la izquierda; sosténgalo en

esta posición por 2 segundos y suéltelo. El no-break / sistema UPS

cambiará momentáneamente a batería para probar la carga de las

mismas. Si sonara la alarma del no-break / sistema UPS o los equipos

conectados (con demanda apropiada de energía) no fueran

respaldados, permita que el no-break / sistema UPS cargue sus

baterías por un período de 12 horas y repita esta prueba. Si la

alarma sonara nuevamente, comuníquese con Tripp Lite para

obtener información sobre el servicio de reparaciones. Precau-

tion: No desenchufe el no-break / sistema UPS para probar sus

baterías. Esto eliminará la conexión a tierra y podría introducir

peligrosas sobretensiones transitorias a sus conexiones de red.

200003008 OmniPro 500 Owner's Manual.p65 3/30/00, 2:39 PM10

Ce manuel convient aux modèles suivants

Table des matières

Langues :

Autres manuels Tripp Lite UPS

Tripp Lite

Tripp Lite SMART1500LCDT Manuel utilisateur

Tripp Lite

Tripp Lite OMNIVSINT1000 Manuel utilisateur

Tripp Lite

Tripp Lite SmartPro SMX5000XLRT3U Manuel utilisateur

Tripp Lite

Tripp Lite OMNIVS1500XLTAA Manuel utilisateur

Tripp Lite

Tripp Lite OMNI1000ISO Manuel utilisateur

Tripp Lite

Tripp Lite SmartOnline 220/230/240V Input/Output Manuel utilisateur

Tripp Lite

Tripp Lite AVR750U Manuel utilisateur

Tripp Lite

Tripp Lite SmartPro SMX3000XLRT2UA Manuel utilisateur

Tripp Lite

Tripp Lite SmartOnline SU1500RTXL2UA Manuel utilisateur

Tripp Lite

Tripp Lite SMART1000RMXL2U Manuel utilisateur

Tripp Lite

Tripp Lite SmartOnline 3-Phase UPS Systems SU20KX Manuel utilisateur

Tripp Lite

Tripp Lite SMX Series Manuel utilisateur

Tripp Lite

Tripp Lite OmniSmart INT 300 PNP Instructions d'utilisation d'origine

Tripp Lite

Tripp Lite 120V AC Manuel utilisateur

Tripp Lite

Tripp Lite SmartOnline SU8000RT3U Manuel utilisateur

Tripp Lite

Tripp Lite Line-Interactive UPS System SMART750USB Manuel utilisateur

Tripp Lite

Tripp Lite Internet Office INTERNET350SER Manuel utilisateur

Tripp Lite

Tripp Lite SMARTINT3000VS Manuel utilisateur

Tripp Lite

Tripp Lite SmartPro SMC1000T Manuel utilisateur

Tripp Lite

Tripp Lite BC Internet Manuel utilisateur

Tripp Lite

Tripp Lite AVR Series Manuel utilisateur

Tripp Lite

Tripp Lite SmartOnline SU1000RT2UHV Manuel utilisateur

Tripp Lite

Tripp Lite SM1500NAFTA Manuel utilisateur

Tripp Lite

Tripp Lite SmartPro SLT SMX750SLT Manuel utilisateur

Manuels UPS populaires d'autres marques

Pylontech

Pylontech Victron & Pylontech US5000 Manuel utilisateur

Tecnoware

Tecnoware EVO DSP PLUS MM 6.8 Manuel utilisateur

Mecer

Mecer ME-1000-WTU Manuel utilisateur

Mustek

Mustek PowerMust 530(B) Plus Manuel d'installation et d'exploitation

Emerson

Emerson Liebert NXL series Manuel utilisateur

MAKELSAN

MAKELSAN BOXER SERIES Manuel utilisateur

Block

Block PC-0524-400-0 Manuel utilisateur

CyberPower

CyberPower CP585LCD Manuel utilisateur

Eaton

Eaton 3S Instructions de montage

CyberPower

CyberPower Office Tower Series UPS 1000 Manuel utilisateur

CyberPower

CyberPower BM100 Manuel utilisateur

Best Power

Best Power 610 Manuel utilisateur

Best Power

Best Power Unity/I UT3K Manuel utilisateur

Mustek

Mustek PowerMust 400 Offline Manuel utilisateur

Xantrex

Xantrex Trace 512 UR-UPS Manuel utilisateur

Forza

Forza SL-1501UL Manuel utilisateur

LEGRAND

LEGRAND keor 310081 Manuel utilisateur

ABB

ABB Conceptpower DPA 500 Manuel utilisateur
