TRENDnet TEG-448WS - Switch Manuel utilisateur
Copyright ©2005. All Rights Reserved. TRENDware International, Inc.
TRENDnet
TRENDware, USA
What's Next in Networking
TEG-448WS
Version 05.04.2005
48-port 10/100/1000Mbps Copper Gigabit Smart Switch (Rack Mount)
Quick Installation Guide
Guide d'installation rapide
Commutateur intelligent Ethernet Gigabit cuivre
10/100/1000Mbps à 48 ports (montable sur rack)
48-facher 10/100/1000 MBit/s Kupfer-Gigabit-Smart-Switch (Einbau)
Kurzanleitung zur Installation
Guía de instalación rápida del
Conmutador Smart Gigabit de cobre (Rack Mount) de 48 puertos a 10/100/1000Mbps
Table of Contents
Français .....................................................................................................
Troubleshooting ........................................................................................
1
1
2
3
4
5
10
1. Préparation de l'installation ...............................................................
2. Détails du produit ..............................................................................
3. Installation du matériel ......................................................................
4. Vérification de l'installation ................................................................
5. Configuration du TEG-448WS ...........................................................
1
1. Préparation de l'installation
Français QIG
Vérification du contenu de l'emballage
Veuillez vérifier la présence des éléments suivants dans la boîte :
Français
Configuration PC minimale
Avant d'installer le TEG-448WS, vous devez disposer des éléments suivants :
1. Des postes de travails équipés de cartes réseau
2. Le protocole TCP/IP installé sur chaque ordinateur.
3. Un navigateur Internet tel Internet Explorer ou Netscape Navigator
4. Un câble réseau RJ-45 pour brancher vos postes de travail au TEG-448WS
5. (En option) 4 modules mini GBIC (p. ex. TEG-MGBSX)
TEG-448WS
Cordon d'alimentation
(courant alternatif)
Guide d'installation rapide
Amortisseurs de
chocs en caoutchouc
Pilote sur CD-ROM
Deux supports de
fixation avec vis
Copyright ©2005. All Rights Reserved. TRENDware International, Inc.
TRENDnet
TRENDware, USA
What's Next in Networking
TEG-448WS
Version 05.04.2005
48-port 10/100/1000Mbps Copper Gigabit Smart Switch (Rack Mount)
Quick Installation Guide
Guide d'installation rapide
Commutateur intelligent Ethernet Gigabit cuivre
10/100/1000Mbps à 48 ports (montable sur rack)
48-facher 10/100/1000 MBit/s Kupfer-Gigabit-Smart-Switch (Einbau)
Kurzanleitung zur Installation
Guía de instalación rápida del
Conmutador Smart Gigabit de cobre (Rack Mount) de 48 puertos a 10/100/1000Mbps
2Français
2. Détails du produit
Le TEG-448WS est équipé de 48 ports 10/100/1000 Mbps supportant l'auto
négociation et l'auto MDIX. Il est également pourvu de voyants lumineux
indiquant l'alimentation, Activité du système, la vitesse et l'activité du réseau.
Puissance
Activité du système
la vitesse et l'activité du réseau.
3Français

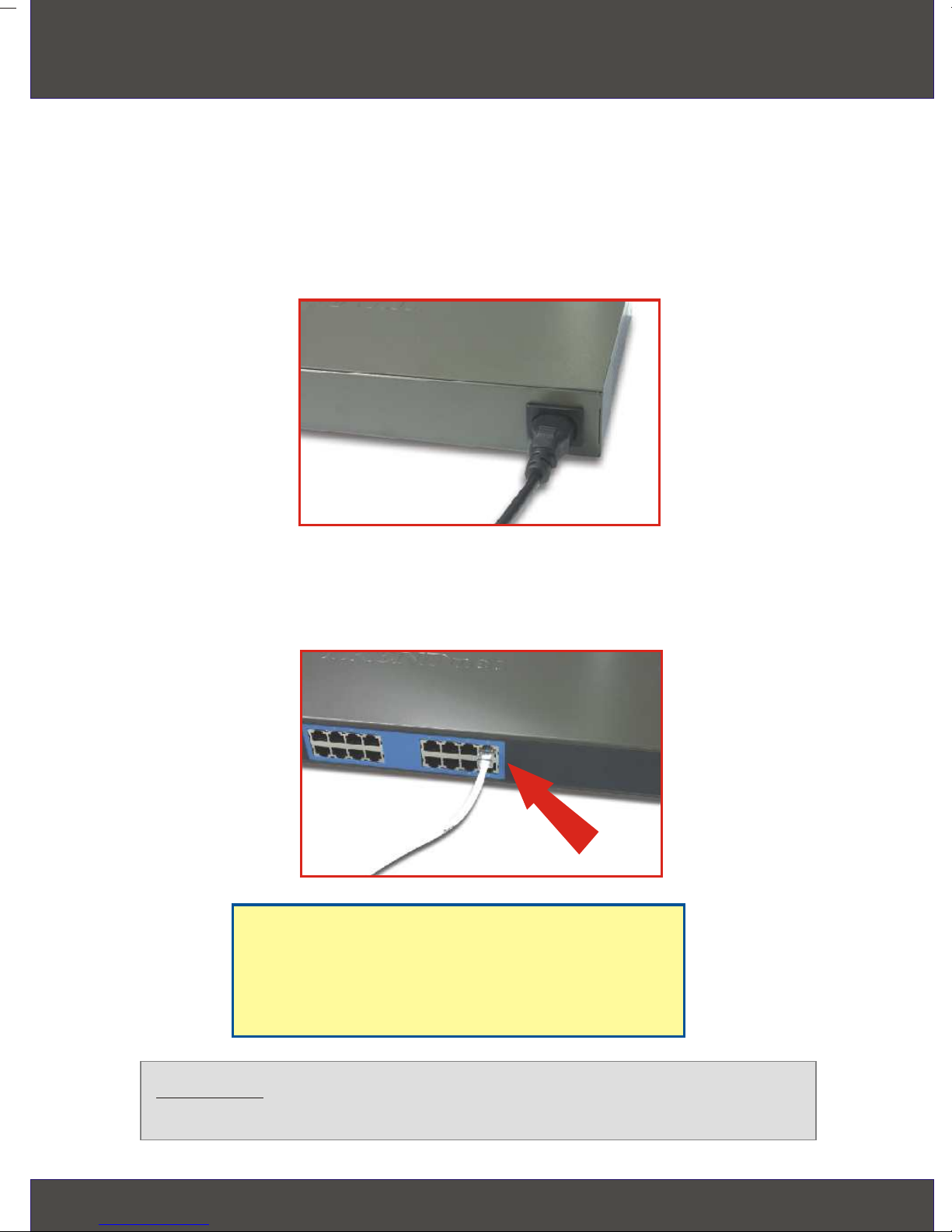

3. Installation du matériel
N'oubliez pas que l'endroit où vous installez le TEG-448WS peut fortement
influencer ses performances. Veuillez consulter le Guide de l'utilisateur sur CD-
ROM pour une installation optimale.
1. Branchez le cordon d'alimentation à l'arrière du TEG-448WS.
2. A l'aide d'un câble réseau RJ-45 (câble CAT 5), branchez vos postes de
travail au TEG-448WS.
Remarque: Si vous désirez vérifier que le TEG-448WS a été installé
correctement, rendez-vous à la partie Vérification de l'installation.
Félicitations !
Votre installation est à
présent terminée.
4Français
4. Vérification de l'installation
Vérifiez les voyants lumineux suivants :
1. Assure-vous que le voyant d'alimentation est allumé.
2. Vérifiez que le voyant System clignote.
3. Vérifiez que le voyant Link/Act du poste de travail connecté est allumé, de
même que le voyant réseau.
1
2
3
5Français
5. Configuration du TEG-448WS
Remarque : Les utilisateurs MAC doivent modifier l'adresse IP de
leurs ordinateurs et introduire 192.168.0.X (X étant un chiffre
disponible entre 1 et 253), et http:\\192.168.0.1 dans leur navigateur
Internet afin d'accéder à l'utilitaire sur Internet du TEG-448WS.
Utilisateurs Windows
1. Insérez le CD-ROM du TEG-448WS dans le lecteur de CD-ROM de votre
ordinateur.
2. Double-cliquez sur My Computer (poste de travail) sur votre bureau,
double-cliquez sur CD-ROM et sur Web-Management Utility (Utilitaire de
gestion sur Internet) et double-cliquez sur Setup (Paramètres).
3. Cliquez sur Next (Suivant).
6Français
4. Cliquez sur Next (Suivant).
5. Cliquez sur Next (Suivant).
7Français
6. Cliquez sur Next (Suivant).
7. Cochez Run web_management_utility (lancer l'utilitaire de gestion sur
Internet). Cliquez sur OK.
8Français
8. Cliquez sur Discovery (Découverte), sur TEG-448WS et sur Configuration
Setting (Paramétrage).
9. Dans la fenêtre Configuration, introduisez les adresses IP et passerelle
relatives à votre partie du réseau et introduisez le mot de passe admin.
Cliquez sur Set (Etablir).
10. Cliquez sur OK.
