WorkLightKit

RT1200Trencher

ModelNo.25464

ModelNo.25464E

InstallationInstructions

WARNING

CALIFORNIA

Proposition65Warning

ThisproductcontainsachemicalorchemicalsknowntotheStateofCaliforniato

causecancer,birthdefects,orreproductiveharm.

LooseParts

Usethechartbelowtoverifythatallpartshavebeenshipped.

DescriptionQty.Use

Wiringharness1Routethewiringharness.

Worklight4Installtheworklights.

RoutingtheWiringHarness

1.Connectthe4-pinconnectorofthewiringharnessto

the4-socketconnectorofthemachineharnessunder

thedashboard(Figure1).

Figure1

1.4-pinconnector2.4-socketconnector

2.Movetheharnessdownandtotheleftfromunderthe

dashboard.

3.Routetheharnessalongthekick-platepanelandthe

steering-consolepanel,andsecuretheharnesswiththe

magnetictie-mountwraps(Figure2).

Figure2

1.Steering-consolepanel3.Wiringharness

2.Magnetictie-mountwraps4.Kick-platepanel

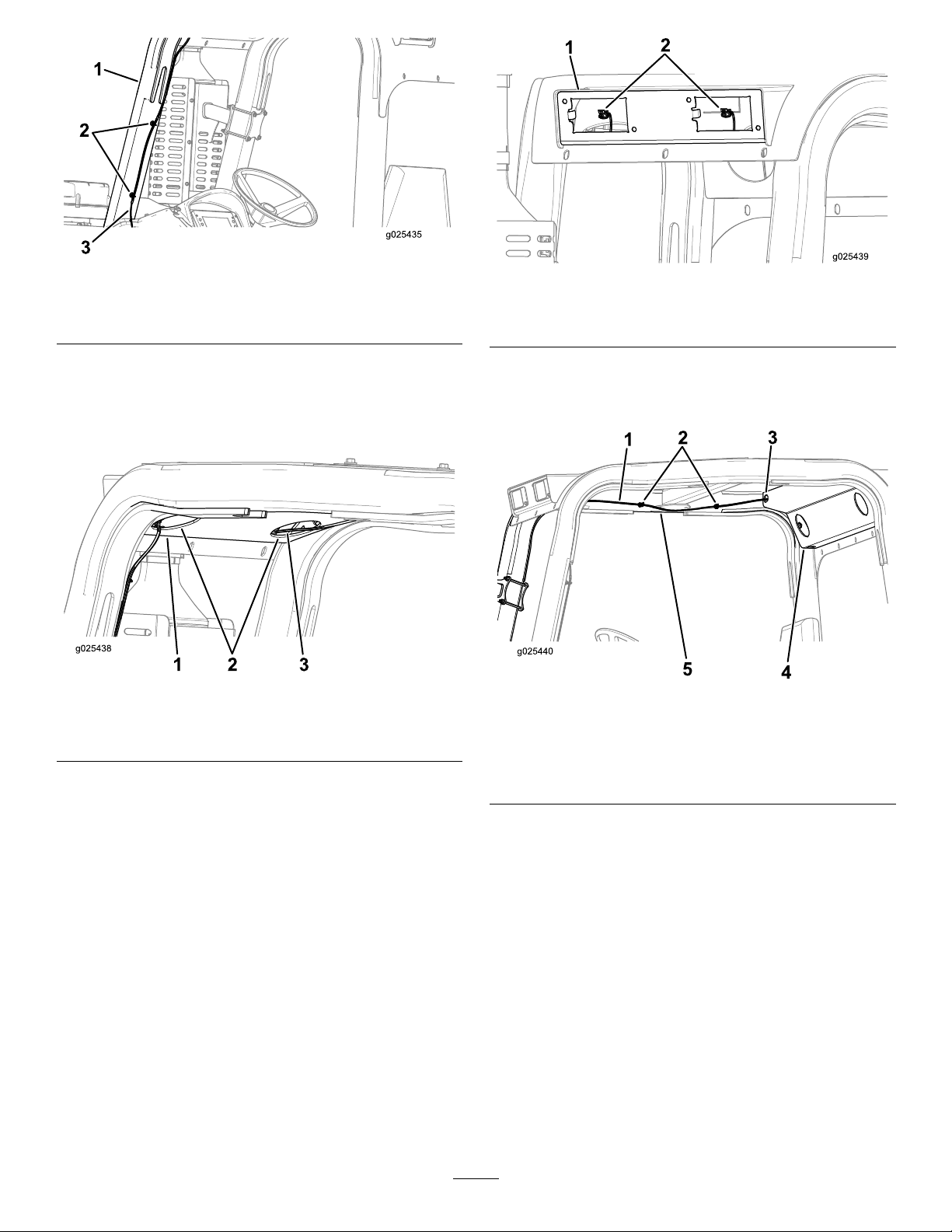

4.RoutetheharnessalongtheinsideoftheROPS-post

tube,andsecuretheharnesswiththemagnetic

tie-mountwraps(Figure3).

8111LyndaleAvenueSouth

Bloomington,MN55420

Registeratwww.T oro.com.OriginalInstructions(EN)

PrintedintheUSA

AllRightsReserved*3378-114*A

Figure3

1.ROPS-posttube3.Wiringharness

2.Magnetictie-mountwraps

5.Routethetwo2-socketconnectorsonthewiring

harnessthroughthefrontROPS-plateholes(Figure4).

Note:Ensurethattheharnessisroutedontheinside

ofthefrontROPSplate.

Figure4

1.ROPSplate3.Wiringharness

2.ROPS-plateholes

6.Routethetwo2-socketconnectorsonthewiring

harnessthroughtheopeningsinthefrontROPS

light-coverplate(Figure5).

Note:Toremovethecoverplates,refertoInstalling

theWorkLights.

Figure5

1.FrontROPSlight-cover

plate

2.2-socketconnectors

7.RoutethewiringharnessalongtheinsideoftheROPS

post-tube,andsecuretheharnesswiththemagnetic

tie-mountwraps(Figure6).

Figure6

1.Wiringharness4.RearROPSplate

2.Magnetictie-mountwraps5.ROPSpost-tube

3.OpeningintherearROPS

plate

8.Routethetwo2-socketconnectorsonthewiring

harnessthroughtheopeningintherearROPSplate

(Figure6).

9.Routethetwo2-socketconnectorsonthewiring

harnessthroughtheopeningsintherearROPS

light-coverplate(Figure7).

Note:Toremovethecoverplates,refertoInstalling

theWorkLights.

Figure7

1.RearROPSlight-cover

plate

2.2-socketconnectors

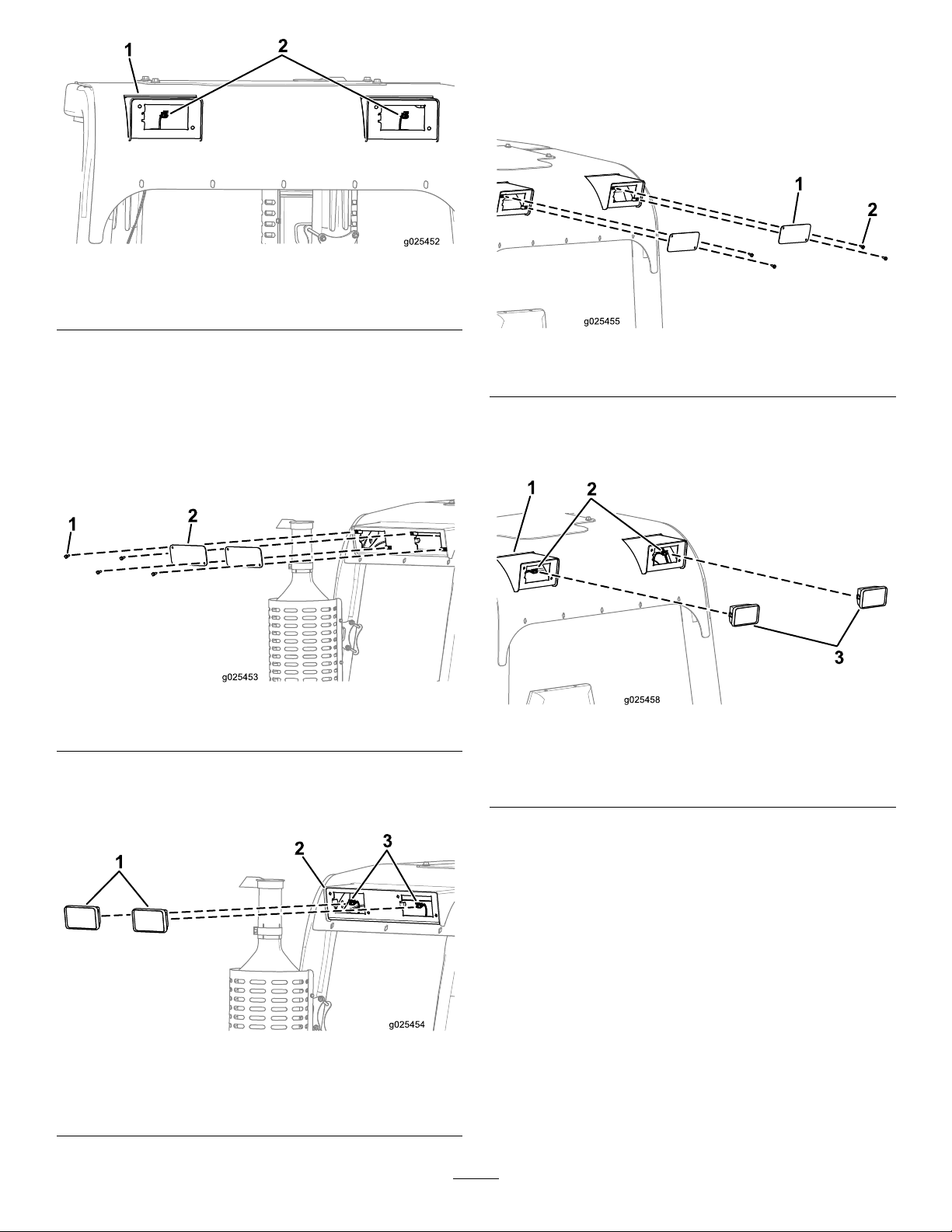

InstallingtheWorkLights

1.Removethe4hex-headscrewsandthe2coverplates

fromthefrontROPSlight-coverplate(Figure8).

Note:Discardthe4hex-headscrewsandthe2cover

plates.

Figure8

1.Hex-headscrew2.Coverplate

2.Connectthe2-pinconnectorintothe2-socket

connector,andinstallthe2frontworklightsintothe

frontROPSlight-coverplate(Figure9).

Figure9

1.Worklights3.2-socketconnectors

2.FrontROPSlight-cover

plate

3.Removethe4hex-headscrewsandthe2coverplates

fromtherearROPSlight-coverplate(Figure10).

Note:Discardthe4hex-headscrewsandthe2cover

plates.

Figure10

1.Coverplate2.Hex-headscrew

4.Connectthe2-pinconnectorintothe2-socket

connector,andinstallthe2rearworklightsintothe

rearROPSlight-coverplate(Figure11).

Figure11

1.RearROPSlight-cover

plate

3.Worklights

2.2-socketconnectors

Operation

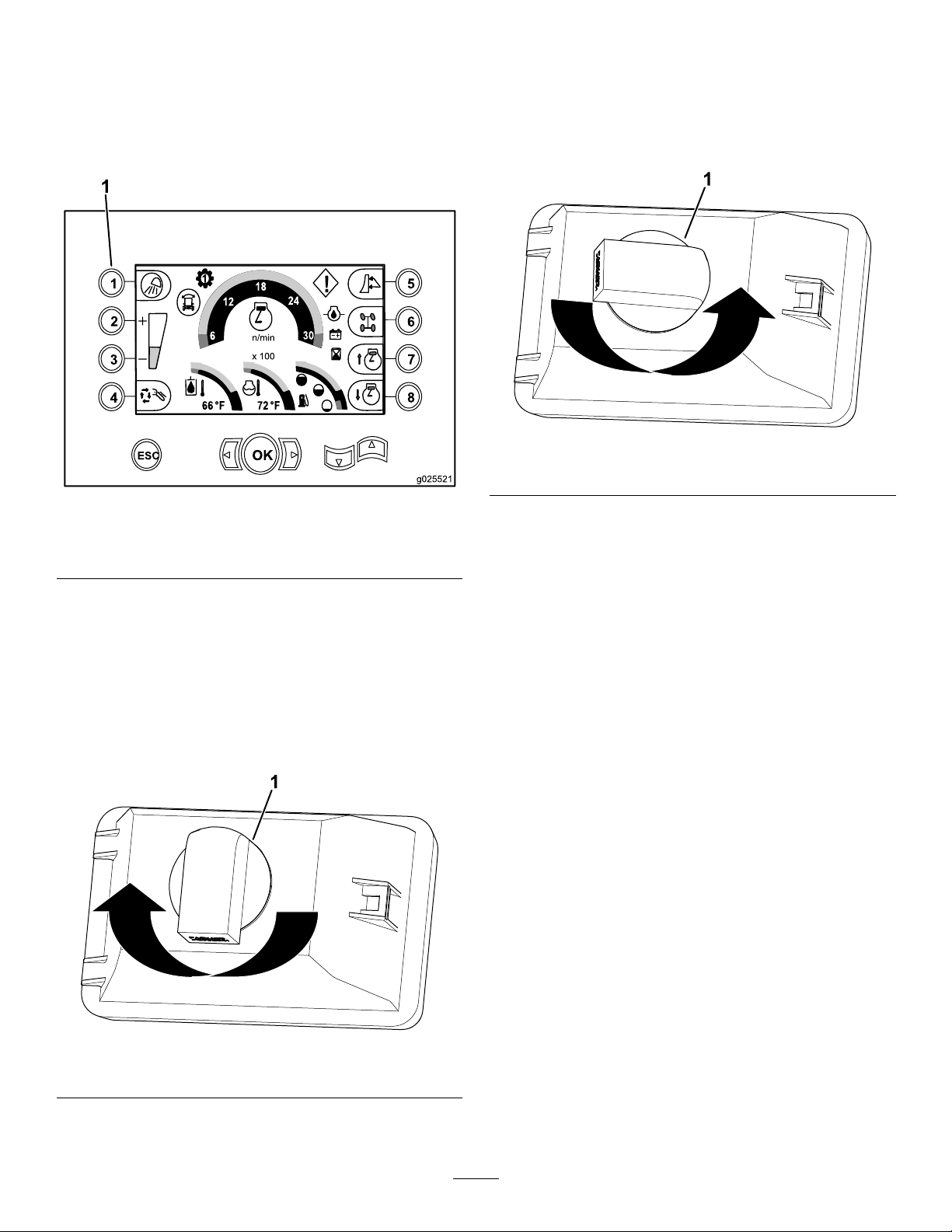

OperatingtheWorkLights

Pressbuttonnumber1onthemaindisplayscreentoturnthe

worklightsonoroff(Figure12).

Figure12

WorkLightsShownintheOnPositionontheScreen

1.Buttonnumber1

Maintenance

ReplacingaWorkLightBulb

1.Turntheknobontherearofworklight

counterclockwise1/4turn,andpullthelight-bulb

assemblyout(Figure13).

Figure13

1.Light-bulbassembly

2.Insertthenewlight-bulbassemblyatthehorizontal

position,andturntheknobclockwise1/4turnbackto

theoriginal,verticalposition(Figure14).

Important:Donottouchthelightbulbduring

assembly,asthiswillshortenthelifeofthelight

bulb.

Figure14

1.Light-bulbassembly
