THORENS TD 295 MK IV Manuel utilisateur

Bedienungsanleitung

User Manual

Mode d’Emploi

TD 295 MK IV

www.thorens.com

Bedienungsanleitung

User Manual

Mode d’Emploi

TD 295 MK IV

SICHERHEITSHINWEISE 6

AUSPACKEN UND MONTAGE 7

AUFSTELLUNG UND ANSCHLUSS 8

TONARM UND TONABNEHMERSYSTEM 10

AUFLAGEKRAFT 11

ANTISKATINGKRAFT 12

BETRIEB DES PLATTENSPIELERS 13

TECHNISCHE DATEN 14

SERVICEINFORMATIONEN 15

Inhalt

SAFETY INSTRUCTIONS 17

UNPACKING AND SET UP 18

PLACEMENT AND CONNECTIONS 19

TONEARM AND PICKUP CARTRIDGE 21

TRACKING FORCE 22

ANTI-SKATING FORCE 23

OPERATION OF RECORD PLAYER 24

TECHNICAL SPECIFICATIONS 25

CUSTOMER SERVICE 26

Table of Contents Table des matiéres

INSTRUCTIONS DE SECURITE 28

DEBALLAGE ET MONTAGE 29

INSTALLATION ET RACCORDEMENT 30

BRAS ET TETE DE LECTURE 32

FORCE D‘APPUI 33

FORCE ANTISKATING 34

UTILISATION DE LA PLATINE 35

CARACTERISTIQUES TECHNIQUES 36

INFORMATIONS SERVICE APRES-VENTE 37

Sicherheitshinweise

BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME

AUFMERKSAM LESEN!

VORSICHT

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht

geöffnet werden. Im Geräteinneren beﬁnden sich keine vom Benutzer

zu wartenden Teile.

ERLÄUTERUNG DER GRAFISCHEN SYMBOLE

Das Blitz-Symbol mit dem nach unten weisenden

Pfeil im gleichseitigen Dreieck warnt vor “gefährli-

cher Spannung” im Gehäuseinneren, deren Höhe

für eine Gefährdung von Personen durch einen

Stromschlag ausreichend ist.

Das Ausrufezeichen innerhalb des gleichseitigen

Dreiecks macht auf wichtige Bedienungs- und

Wartungshinweise in der beiliegenden Bedie-

nungsanleitung aufmerksam.

WARNUNG

UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLA-

GES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH

FEUCHTIGKEIT AUSGESETZT WERDEN.

WICHTIG: ENTSORGUNG VON ELEKTROGE-

RÄTEN DURCH VERBRAUCHER IN PRIVATEN

HAUSHALTEN INNERHALB DER EU

Dieses Symbol auf dem Produkt oder dessen Ver-

packung gibt an, dass dieses Produkt nicht zu-

sammen mit dem Restmüll entsorgt werden darf.

Es obliegt daher Ihrer Verantwortung, das Gerät

an einer entsprechenden Stelle für die Entsorgung

oder Wiederverwertung von Elektrogeräten aller

Art abzugeben (z.B. ein Werkstoffhof). Die separa-

te Sammlung und das Recyceln Ihrer alten Elekt-

rogeräte zum Zeitpunkt ihrer Entsorgung trägt zum

Schutz der Umwelt bei und gewährleistet, dass sie

auf eine Art und Weise recycelt werden, die keine

Gefährdung für die Gesundheit von Mensch und

Umwelt darstellt. Weitere Informationen darüber,

wo Sie alte Elektrogeräte zum Recyceln abgeben

können, erhalten Sie bei den örtlichen Behörden,

Werkstoffhöfen oder dort, wo Sie das Gerät erwor-

ben haben.

Dieses Elektronikprodukt entspricht den gültigen Richt-

linien zur Erlangung des CE-Zeichens. Alle notwendigen

Prüfungen wurden mit positivem Ergebnis vorgenommen.

2002/95/EC (RoHS) konform.

Auspacken und Montage

Nehmen Sie das Gerät und die mitgelieferten Einzelteile

vorsichtig aus der Verpackung.

Lieferumfang:

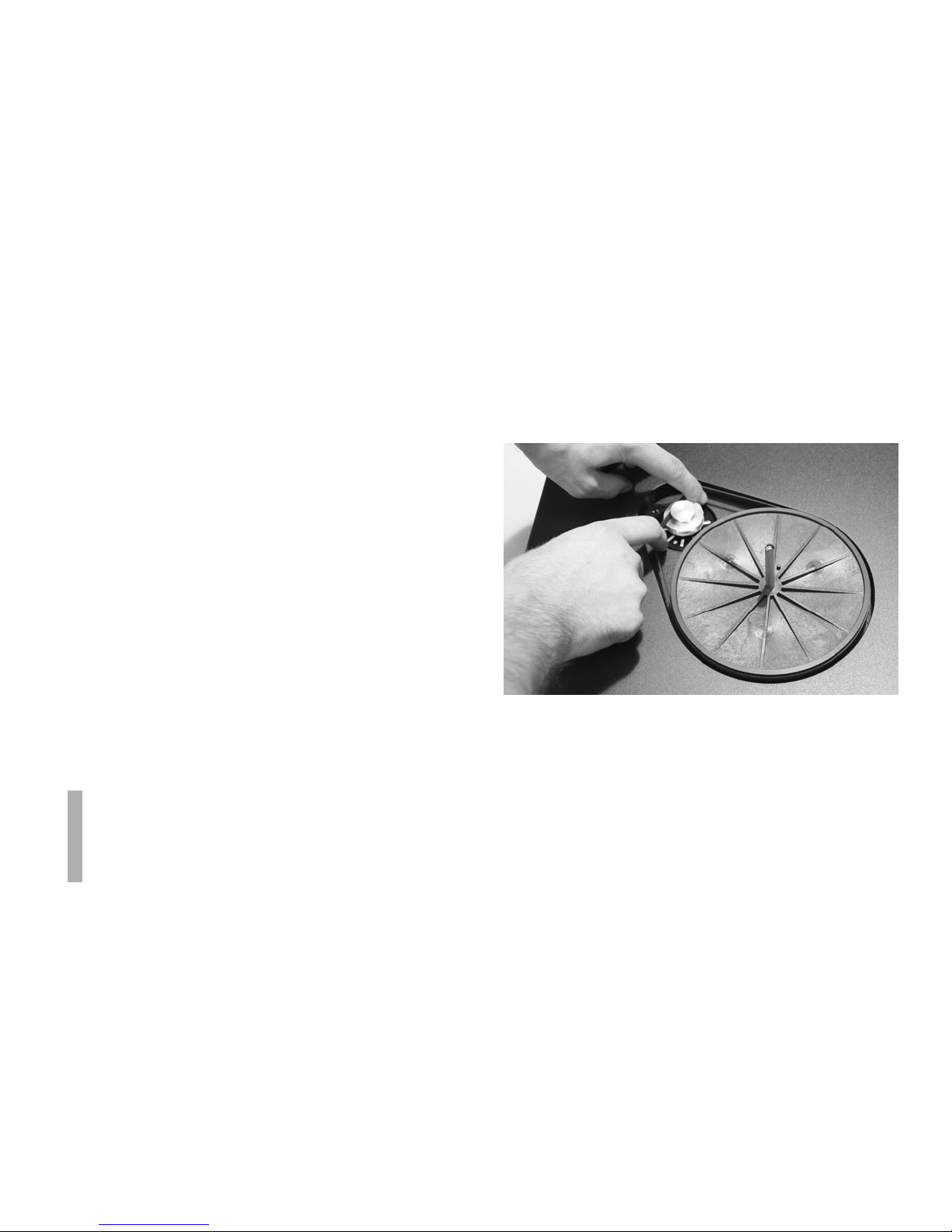

Legen Sie den Gummiantriebsriemen um den inneren

Plattenteller und die Riemenscheibe (Abb. 1). Platzieren

Sie danach den äußeren Plattenteller mit der Vertiefung

nach unten auf dem inneren Teller.

Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen,

Motor-Riemenscheibe und der Laufäche des inneren

Plattentellers. Falls notwendig, können Sie diese Teile

mit einem in reinem Alkohol getränkten, nicht fasern-

den Tuch oder Lappen reinigen.

1 x Chassis mit Innenteller und Tonarm

1 x Thorens Antriebsriemen

1 x Plattenteller mit Filzmatte

1 x Staubschutzhaube

1 x Tonarmgegengewicht

1 x Antiskatinggewicht

1 x Steckernetzteil

1 x Cinchkabel mit Erdungslitze

1 x Adapter für 7” Schallplatten

Setzen Sie anschließend die Staubschutzhaube in die

Scharniere auf der Rückseite des Chassis ein.

Der Plattenspieler ist nun vollständig montiert.

WICHTIG: Bitte bewahren Sie die Verpackung auf, falls

das Gerät einmal zum Transport verpackt werden muss.

Für Transportschäden durch unsachgemäße Verpackung

wird keine Haftung übernommen!

Abb. 1

Aufstellung und Anschluss

Durch die Auswahl eines entsprechenden Thorens Netz-

teils kann der Plattenspieler an allen Netzspannungen be-

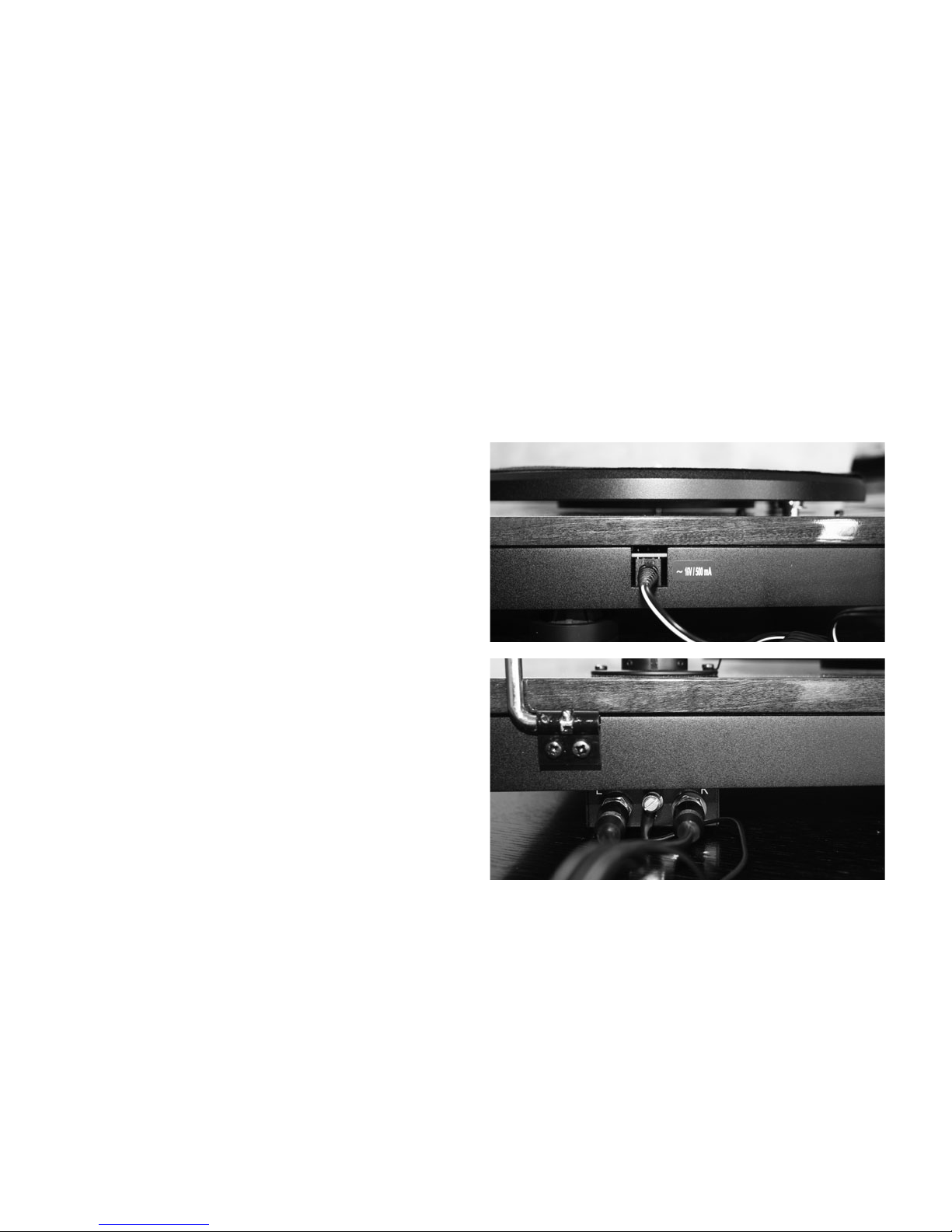

trieben werden. Zum Anschluss an das Stromnetz wird

der Niederspannungsstecker am Kabel des Steckernetz-

teils mit der entsprechenden Buchse rechts unten an der

Geräterückseite verbunden (Abb. 2.1).

Verwenden Sie anschließend das mitgelieferte Cinchka-

bel um eine Verbindung zwischen dem Plattenspieler und

dem (Phono-)Eingang Ihres Verstärkers herzustellen (Abb.

2.2). HINWEIS: Achten Sie hierbei unbedingt auf eine kor-

rekte Polung der Anschlüsse!

Für Verstärker mit einer 5-poligen Eingangsbuchse nach

DIN benötigen Sie ein spezielles Adapterkabel. Bitte wen-

den Sie sich hierfür an Ihren Fachhändler.

Die getrennt geführte Litze stellt die Erd- bzw. Massever-

bindung her. Verbinden Sie diese mit der Masseschraube

an Plattenspieler und Verstärker (Abb. 2.2). Besitzt Ihr Ver-

stärker keine Masseschraube, so können Sie das Kabel

auch am Außenrand einer nicht verwendeten Eingangs-

buchse anklemmen.

Abb. 2.2

Abb. 2.1

Thorens Plattenspieler sind relativ unempndlich gegenü-

ber Erschütterungen. Dennoch stellen diese ein generelles

Problem bei der Plattenwiedergabe mit hochwertigen Ton-

abnehmern dar. Wählen Sie deshalb ein möglichst stabiles

Möbelstück zur Aufstellung und vermeiden Sie die Nähe

zu Lautsprechern.

Leider reicht dies in älteren Häusern mit Holzbalkende-

cken bisweilen nicht aus. In der Regel hilft hier allerdings

die Aufstellung des Plattenspielers auf einer Konsole, die

mit geeigneten Konsolenträgern an einer tragenden Zim-

merwand befestigt wird.

Ein Brummgeräusch in den Lautsprechern, dessen

Laustärke sich mit dem Lautstärkeregler beeinussen

lässt, kann ein Zeichen für eine fehlerhafte Erdverbin-

dung sein. Zunächst sollte untersucht werden, ob die

Masseverbindung einen sicheren Kontakt aufweist und

die Litze ggf. an einer anderen Stelle befestigt werden.

Sollte sich das Brummgeräusch hierdurch nicht besei-

tigen lassen, setzen Sie sich bitte mit Ihrem Fachhänd-

ler in Verbindung.

Achten Sie bei der Aufstellung Ihres neuen Plattenspielers

darauf, einen Mindestabstand zu anderen elektronischen

Geräten (z.B. Verstärker, Reciever oder CD-Spieler) ein-

zuhalten, da es sonst zu magnetischen Einstrahlungen

auf das Tonabnehmersystem kommen kann, welche sich

durch Brummstörungen in der Wiedergabe äußern.

Magnetische Störungen kann man leicht ermitteln und

beseitigen, indem man Aufstellung und Position der

Geräte zueinander verändert.

Tonarm und Tonabnehmersystem

Ihr neuer Thorens TD 295 MK IV wurde mit vorinstalliertem

Tonarm Thorens TP 41 und dem Tonabnehmersystem

Audio Technica AT‑95E geliefert (Abb. 3).

HINWEIS: Die nachfolgenden Installationshinweise sind

nur von Bedeutung, falls Sie das Tonabnehmersystem

wechseln möchten.

Am Tonarm TP 41 können nahezu alle auf dem Markt be-

ndlichen Tonabnehmersysteme mit einem standardisier-

ten Abstand der Befestigungslöcher von 12,5 mm (1/2 ”)

montiert werden.

Die vier farblich gekennzeichneten Anschlußlitzen werden

auf die entsprechenden Anschluß-Stifte (identische Farbe)

des Tonabnehmersystems geschoben.

Ältere Tonabnehmer weisen diese Farbkennung manch-

mal leider nicht auf. Verbinden Sie in diesem Fall nach fol-

gendem Schema:

rechter Kanal, rot (Signal)

rechter Kanal, grün (Masse)

linker Kanal, weiß (Signal)

linker Kanal, blau (Masse)

Abb. 3

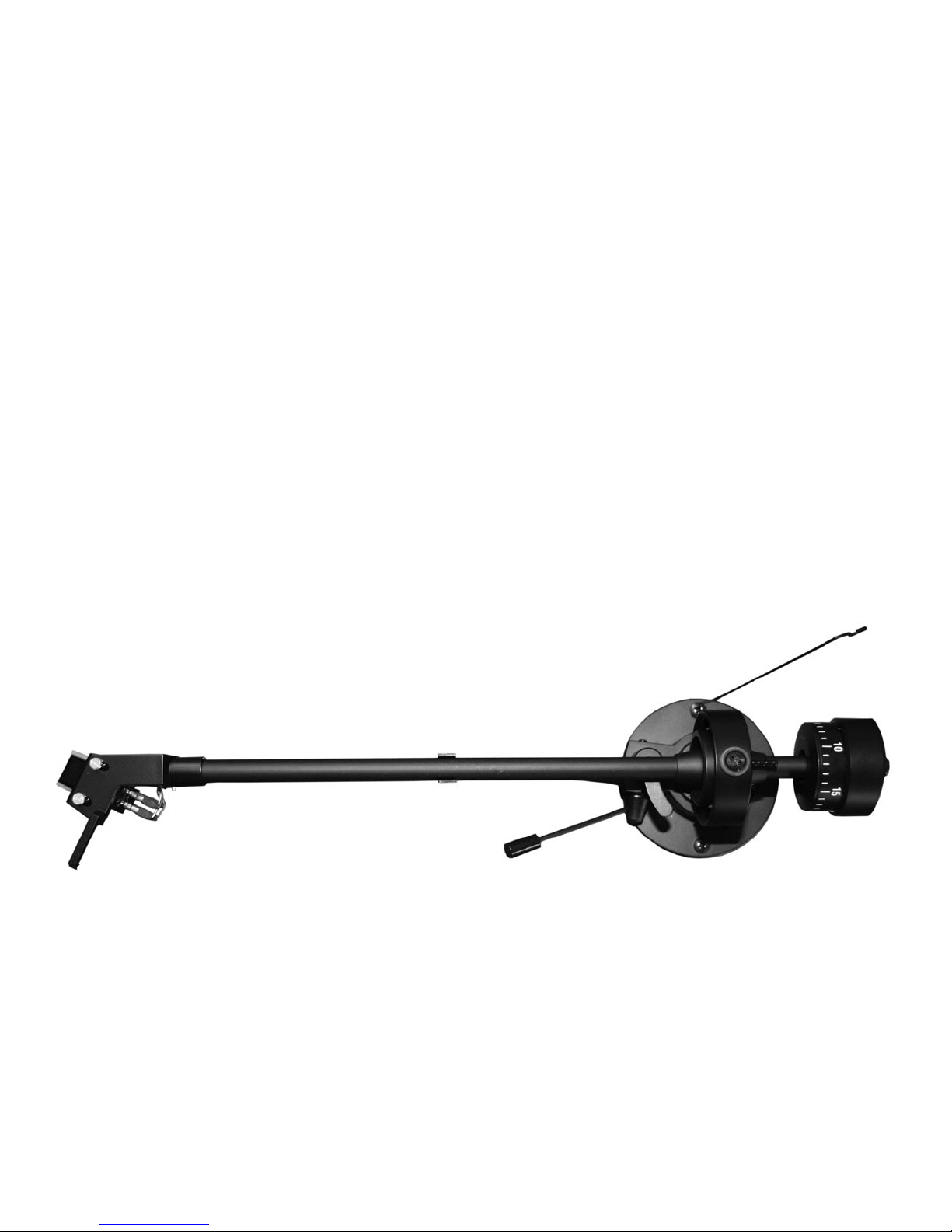

Tonarm TP 41 mit Tonabnehmersystem AT‑95E

Auagekraft: 15 - 25 mN / Empfohlene Auagekraft: 20 mN
