THORENS TD 2010 Manuel utilisateur

TD2030

Bedienungsanleitung

UserManual

ModedʼEmploi

TD2010

www.thorens.com

Bedienungsanleitung

UserManual

ModedʼEmploi

TD2030

TD2010

EINLEITUNG 6

SICHERHEITSHINWEISE 7

AUSPACKEN UND MONTAGE 8

AUFSTELLUNG UND ANSCHLUSS 10

INSTALLATION DES TONABNEHMERS 12

EINSTELLUNG DER TONARMHÖHE 13

FEINJUSTAGE DES TONABNEHMERS 14

TONARM TP 250 (TD 2010) 15

TONARM TP 300 (TD 2030) 16

BETRIEB DES PLATTENSPIELERS 17

WARTUNG UND PFLEGE 18

TECHNISCHE DATEN 19

SERVICEINFORMATIONEN 20

Inhalt

TableofContents Tabledesmatiéres

INTRODUCTION 38

CONSIGNES DE SECURITE 39

DEBALLAGE ET MONTAGE 40

INSTALLATION ET RACCORDEMENT 42

INSTALLATION DE LA CELLULE DE LECTURE 44

REGLAGE DE LA HAUTEUR DU BRAS 45

REGLAGE PRECIS DE LA CELLULE 46

BRAS DE LECTURE TP 250 (TD 2010) 47

BRAS DE LECTURE TP 300 (TD 2030) 48

UTILISATION DE LA PLATINE 49

MAINTENANCE ET ENTRETIEN 50

CARACTERISTIQUES TECHNIQUES 51

INFORMATIONS SERVICE APRES-VENTE 52

INTRODUCTION 22

HINTS FOR SAFETY AND PRECAUTION 23

UNPACKING AND ASSEMBLY 24

PLACEMENT AND CONNECTIONS 26

MOUNTING THE PICKUP CARTRIDGE 28

ADJUSTING TONEARM HEIGHT 29

ALIGNMENT OF PICKUP CARTRIDGE 30

TONEARM TP 250 (TD 2010) 31

TONEARM TP 300 (TD 2030) 32

OPERATION 33

MAINTENANCE AND CARE 34

TECHNICAL SPECIFICATIONS 35

SERVICE INFORMATION 36

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres

neuen TD 2010 / 2030.

Wir hoffen, dass Sie mit Ihrem neuen Plattenspieler viel

Freude haben werden. In Verbindung mit einem guten

Tonabnehmersystem besitzt dieses Laufwerk herausra-

gende Wiedergabequalitäten. Fertigung und Montage

erfolgen komplett in Deutschland, so dass Sie sich auch

noch nach Jahren auf das Gerät verlassen können.

Bitte Denken Sie daran, dass dieser Plattenspieler ein Prä-

zisionsinstrument ist, das stets mit Sorgfalt behandelt wer-

den muss. Wir empfehlen Ihnen daher, diese Bedienungs-

anleitung vor der ersten Ingebrauchnahme aufmerksam

durchzulesen. Sie enthält wichtige Hinweise für Aufstel-

lung, Anschluß und Konﬁguration Ihres neuen Laufwerks.

Sollten Sie darüber hinaus noch Fragen haben, so können

Sie sich jederzeit an Ihren Thorens Fachhändler wenden.

Sicherheitshinweise

BITTE VOR DER ERSTMALIGEN INBETRIEBNAHME

AUFMERKSAM LESEN!

VORSICHT

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse des

Netzteils nicht geöffnet werden. Im Geräteinneren beﬁnden sich keine

vom Benutzer zu wartenden Teile.

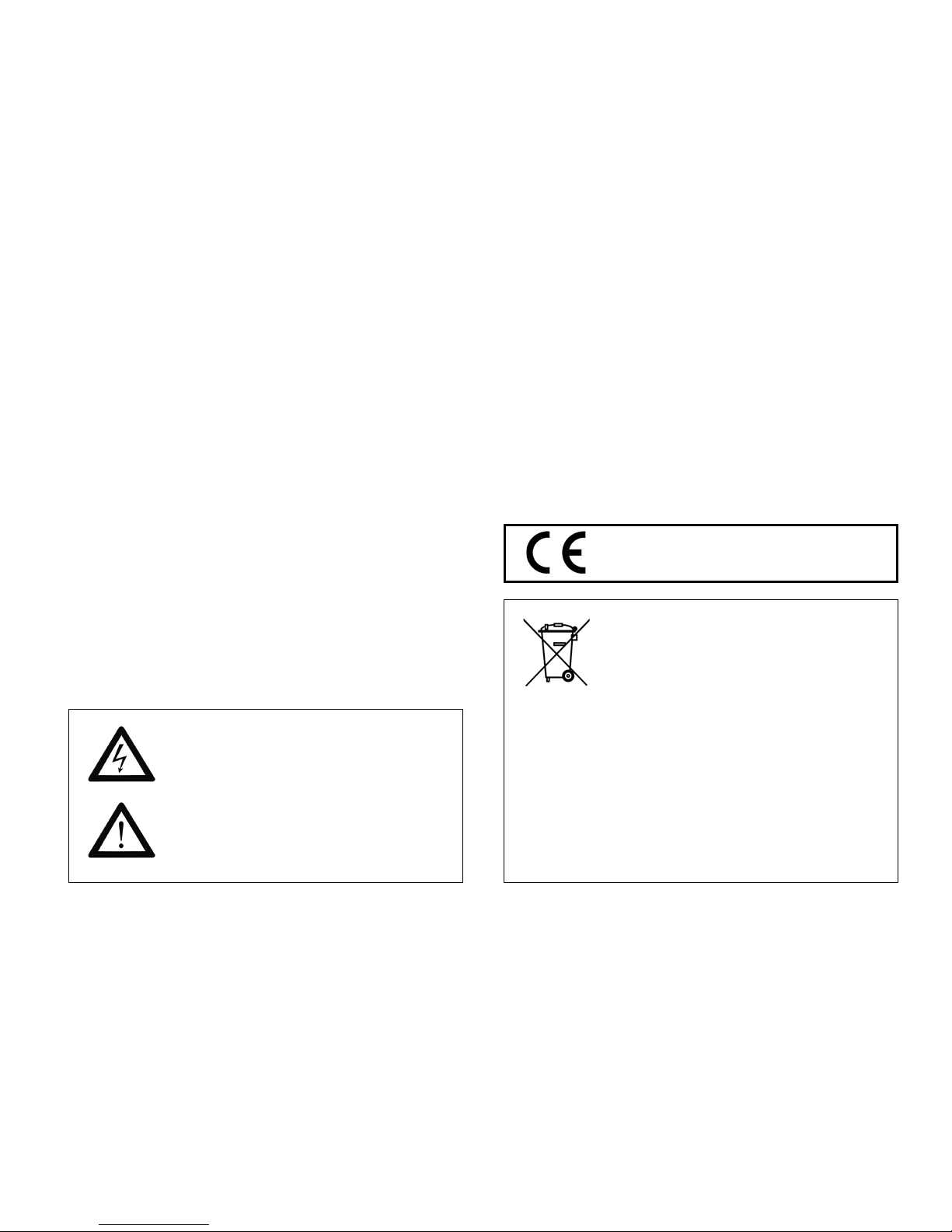

ERLÄUTERUNG DER GRAFISCHEN SYMBOLE

Das Blitz-Symbol mit dem nach unten weisenden

Pfeil im gleichseitigen Dreieck warnt vor “gefährli-

cher Spannung” im Gehäuseinneren, deren Höhe für

eine Gefährdung von Personen durch einen Strom-

schlag ausreichend ist.

Das Ausrufezeichen innerhalb des gleichseitigen

Dreiecks macht auf wichtige Bedienungs- und War-

tungshinweise in der beiliegenden Bedienungsanlei-

tung aufmerksam.

WARNUNG

UM DER GEFAHR VON FEUER UND EINES ELEKTRISCHEN SCHLA-

GES VORZUBEUGEN, DARF DAS GERÄT WEDER REGEN NOCH

FEUCHTIGKEIT AUSGESETZT WERDEN.

WICHTIG: ENTSORGUNG VON ELEKTROGE-

RÄTEN DURCH VERBRAUCHER IN PRIVATEN

HAUSHALTEN INNERHALB DER EU

Dieses Symbol auf dem Produkt oder dessen Verpa-

ckung gibt an, dass dieses Produkt nicht zusammen

mit dem Restmüll entsorgt werden darf. Es obliegt

daher Ihrer Verantwortung, das Gerät an einer ent-

sprechenden Stelle für die Entsorgung oder Wieder-

verwertung von Elektrogeräten aller Art abzugeben

(z.B. ein Werkstoffhof). Die separate Sammlung und

das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt

ihrer Entsorgung trägt zum Schutz der Umwelt bei

und gewährleistet, dass sie auf eine Art und Weise

recycelt werden, die keine Gefährdung für die Ge-

sundheit von Mensch und Umwelt darstellt. Weite-

re Informationen darüber, wo Sie alte Elektrogeräte

zum Recyceln abgeben können, erhalten Sie bei

den örtlichen Behörden, Werkstoffhöfen oder dort,

wo Sie das Gerät erworben haben.

Dieses Elektronikprodukt entspricht den gültigen Richtlinien

zur Erlangung des CE-Zeichens. Alle notwendigen Prüfungen

wurden mit positivem Ergebnis vorgenommen.

AuspackenundMontage

Nehmen Sie das Gerät und die mitgelieferten Einzelteile

vorsichtig aus der Verpackung.

Lieferumfang:

ACHTUNG: Die Oberﬂächen von Chassis und

Plattenteller sind sehr kratzempﬁndlich. Verwen-

den Sie daher zur Montage unbedingt die beilie-

genden Schutzhandschuhe.

1 x Bedienungsanleitung

1 x Chassis (mit/ohne Tonarm)

1 x Motor im Standgehäuse

1 x Thorens Antriebsriemen

1 x Plattenteller mit Filzmatte

1 x Tonarmgewicht

1 x Elektronikeinheit PS 800

1 x Netzteil

1 x Netzkabel

1 x Cinchkabel

1 x Adapter für 17 cm Schallplatten

3 x Fußunterlage

2 x Schutzhandschuh

Legen Sie zunächst die Unterlagen für die Spikespitzen an

den Platz, an dem das Laufwerk aufgestellt werden soll.

Die Unterlagen verhindern, dass empﬁndliche Oberﬂächen

durch die Spikes des Plattenspielers beschädigt werden.

Stellen Sie den Plattenspieler nun auf diese Unterlagen

und richten Sie ihn so aus, dass er waagrecht steht. Sie

können die Höhe der Füße anpassen, indem Sie deren

Spitzen drehen. Kontrollieren Sie die Höheneinstellung

danach mithilfe einer Wasserwaage und korrigieren Sie

gegebenfalls.

Nun muss der Motor in der dafür vorgesehenen Ausspa-

rung links hinten platziert werden. Heben Sie hierfür das

Chassis an und positionieren Sie den Motor unter der

Aussparung. Senken Sie nun das Chassis langsam ab, so

dass sich der Motor von unten in die Aussparung schiebt.

Gehen Sie hierbei sehr vorsichtig vor, um die Oberﬂäche

des Plattenspielers nicht zu verkratzen. Die Motoreinheit

sollte an ihrer endgültigen Position das Chassis nicht mehr

berühren.

Setzen Sie nun den Plattenteller vorsichtig in das Lager

ein. Achten Sie dabei unbedingt darauf, dass die Achs-

spitze nicht auf den Lagerboden aufschlägt! Drehen Sie

den Teller von Hand und prüfen Sie, ob er sich ohne gro-

ßen Widerstand drehen lässt. Legen Sie anschließend die

Filzmatte auf. Spannen Sie den Riemen um Plattenteller

und Riemenscheibe (Abb. 1).

Vermeiden Sie Öl- oder Fettspuren auf Antriebsriemen,

Motor-Riemenscheibe und der Laufﬂäche des Plat-

tentellers. Falls notwendig, können Sie diese Teile mit

einem in reinem Alkohol getränkten, nicht fasernden

Tuch oder Lappen reinigen.

Wurde Ihr Plattenspieler ohne Tonarm geliefert, so mon-

tieren Sie diesen nun bitte nach der Anleitung des Her-

stellers. Ansonsten ist der Plattenspieler nun vollständig

montiert.

WICHTIG: Bitte bewahren Sie die Verpackung auf, falls

das Gerät einmal zum Transport verpackt werden muss.

Für Transportschäden durch unsachgemäße Verpackung

wird keine Haftung übernommen!

Abbildung 1

Verbinden Sie das Kabel des Motorgehäuses mit der

PS 800 Einheit (Abb. 2.1).

ACHTUNG: Bevor der Plattenspieler mit dem

Stromnetz verbunden wird, muss der ON/OFF

Schalter an der PS 800 Einheit auf „OFF“ und der

Geschwinidigkeitswahlschalter auf „33“ gestellt

werden (Abb. 2.2).

Zum Anschluss an das Stromnetz wird die PS 800 Einheit

mithilfe des Netzteils und des Netzkabels mit einer Steck-

dose verbunden (Abb. 2.3).

ACHTUNG: Trennen Sie niemals den Motorste-

cker während die PS 800 Einheit eingeschaltet

ist, da diese hierdurch zerstört werden kann.

Verbinden Sie nun das Kabel des Tonarms mit dem (Pho-

no-) Eingang Ihres Verstärkers (Abb. 2.4). Achten Sie hier-

bei unbedingt auf eine korrekte Verpolung (linker-/rechter

Kanal!) der Anschlüsse.

AufstellungundAnschluss

Abbildung 2.1 Abbildung 2.2

Abbildung 2.3 Abbildung 2.4
