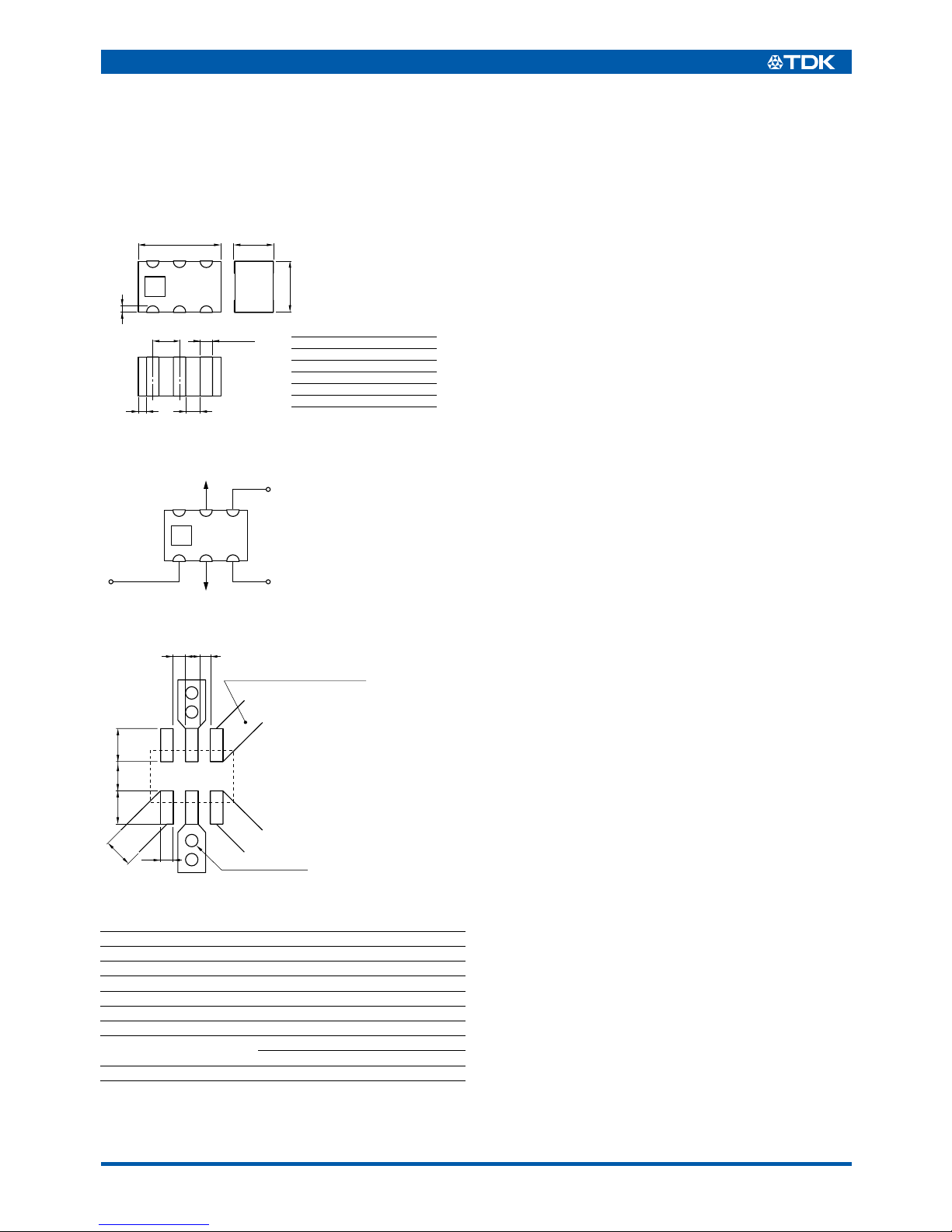

TDK HHM Series HHM1564A Manuel utilisateur

(1/2)

001-02 / 20080105 / e751_hhm1564a4.fm

• All specifications are subject to change without notice.

Multilayer Chip Baluns

For AGSM/Tx & Rx

HHM Series HHM1564A4

SHAPES AND DIMENSIONS

0.95±0.1

1.25±0.15

0.65±0.2 0.3±0.2

0.2±0.2 0.35±0.2

2.0±0.15

654

123

Dimensions in mm

0.25+0.1

–0.2

1 Unbalanced port

2 GND or DC feed+ RF GND

3 Balanced port

4 Balanced port

5 GND

6 N.C.

Terminal functions

CIRCUIT DIAGRAM

123

564

Unbalanced

input

50Ω

Balanced

output

200Ω

RECOMMENDED PC BOARD PATTERNS

0.2

0.3

0.8 0.6

0.7

ø0.3 Through-hole

This width is 50Ω.

Micro-strip line for 0.4mm thick

glass-epoxy substrate.

Dimensions in mm

654

123

0.8

ELECTRICAL CHARACTERISTICS

Unbalanced impedance 50Ω

Balanced impedance 200Ω

Frequency range to824 894MHz

Unbalanced port return loss 10.0dB min.

Phase imbalance at balanced port 180±10deg.

Amplitude imbalance at balanced port 0±1.0dB

Insertion loss 1.0dB max.

Temperature range Operating –40 to +85°C

Storage –40 to +85°C

Packaging style and quantities 2000pieces/reel

Conformity to RoHS Directive

•Conformity to RoHS Directive: This means that, in conformity with EU Directive 2002/95/EC, lead, cadmium, mercury, hexavalent chromium, and

specific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.

(2/2)

001-02 / 20080105 / e751_hhm1564a4.fm

• All specifications are subject to change without notice.

FREQUENCY CHARACTERISTICS

Unbalance 50Ω/Balance 200Ω

RETURN LOSS

–50

750 790 810770 830 850 870 890 910 930 950

–20

–25

–30

–35

–40

–45

–15

–10

–5

Return loss(dB)

Frequency(MHz)

1: 824.0MHz

–22.6dB

2: 859.0MHz

–26.46dB

3: 894.0MHz

–20.48dB

INSERTION LOSS

750 790 810770 830 850 870 890 910 930 950

Frequency(MHz)

1: 824.0MHz

–0.66dB

2: 859.0MHz

–0.62dB

3: 894.0MHz

–0.63dB

–5.0

–2.0

–2.5

–3.0

–3.5

–4.0

–4.5

–1.5

–1.0

–0.5

0.0

Insertion loss(dB)

123

AMPLITUDEBALANCE

750 790 810770 830 850 870 890 910 930 950

Frequency(MHz)

1: 824.0MHz

0.31dB

2: 859.0MHz

0.32dB

3: 894.0MHz

0.338dB

–5

–1

–2

–3

–4

Amplitude balance(dB)

12 3

PHASE BALANCE

750 790 810770 830 850 870 890 910 930 950

Frequency(MHz)

1: 824.0MHz

178.2deg.

2: 859.0MHz

178.0deg.

3: 894.0MHz

177.8deg.

160

180

175

170

165

185

190

195

200

Phase balance(deg.)

123
