TDK DEA Series DEA202495BT-1242B2 Manuel utilisateur

(1/2)

001-02 / 20080113 / e721_dea202495bt_1242.fm

• All specifications are subject to change without notice.

Multilayer Chip Band Pass Filters

For WiMAX

DEA Series DEA202495BT-1242B2

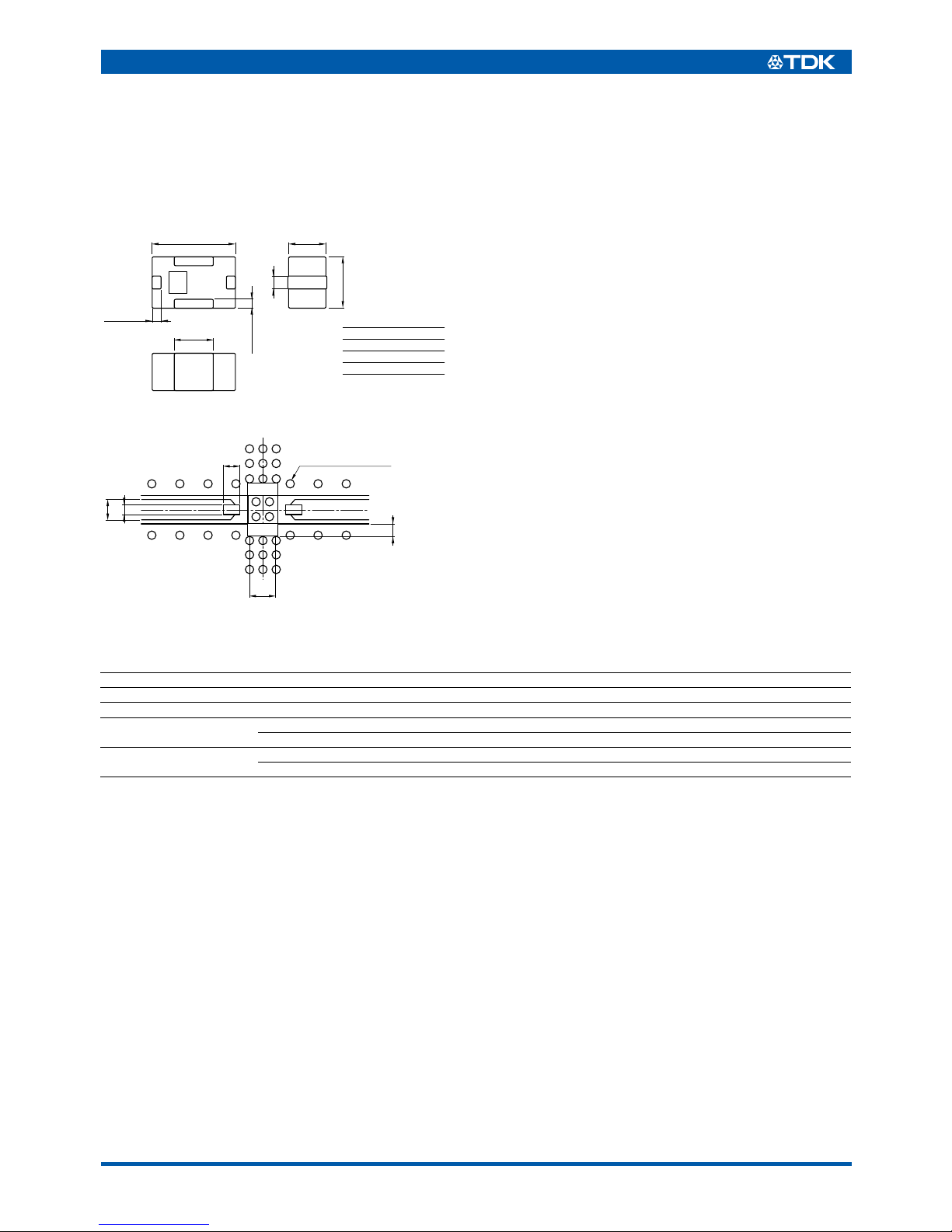

SHAPES AND DIMENSIONS

RECOMMENDED PC BOARD PATTERNS

ELECTRICAL CHARACTERISTICS

• Ta:+25°C

Item Minimum value Typical value Maximum value

Insertion loss [2300 to 2690MHz] (dB) — — 1.8

Return loss [2300 to 2690MHz] (dB) 10 — —

Attenuation [100 to 1800MHz] (dB) 14 — —

[3400 to 11700MHz] (dB) 14 — —

Temperature range Operating (°C) –40 — +85

Storage (°C) –40 — +85

Conformity to RoHS Directive

Dimensions in mm

0.25±0.1 4

1.25±0.15

0.95±0.12.0±0.15

1.25±0.15

0.3±0.15

0.25±0.1

1IN

2 GND

3 OUT

4 GND

Terminal functions

0.42

1.1

ø0.15 Through-hole

0.35

Dimensions in mm

Line width be designed to mach 50Ω

characteristic impedance depending

on PCB material and thickness

0.6

•Conformity to RoHS Directive: This means that, in conformity with EU Directive 2002/95/EC, lead, cadmium, mercury, hexavalent chromium, and

specific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.

(2/2)

001-02 / 20080113 / e721_dea202495bt_1242.fm

• All specifications are subject to change without notice.

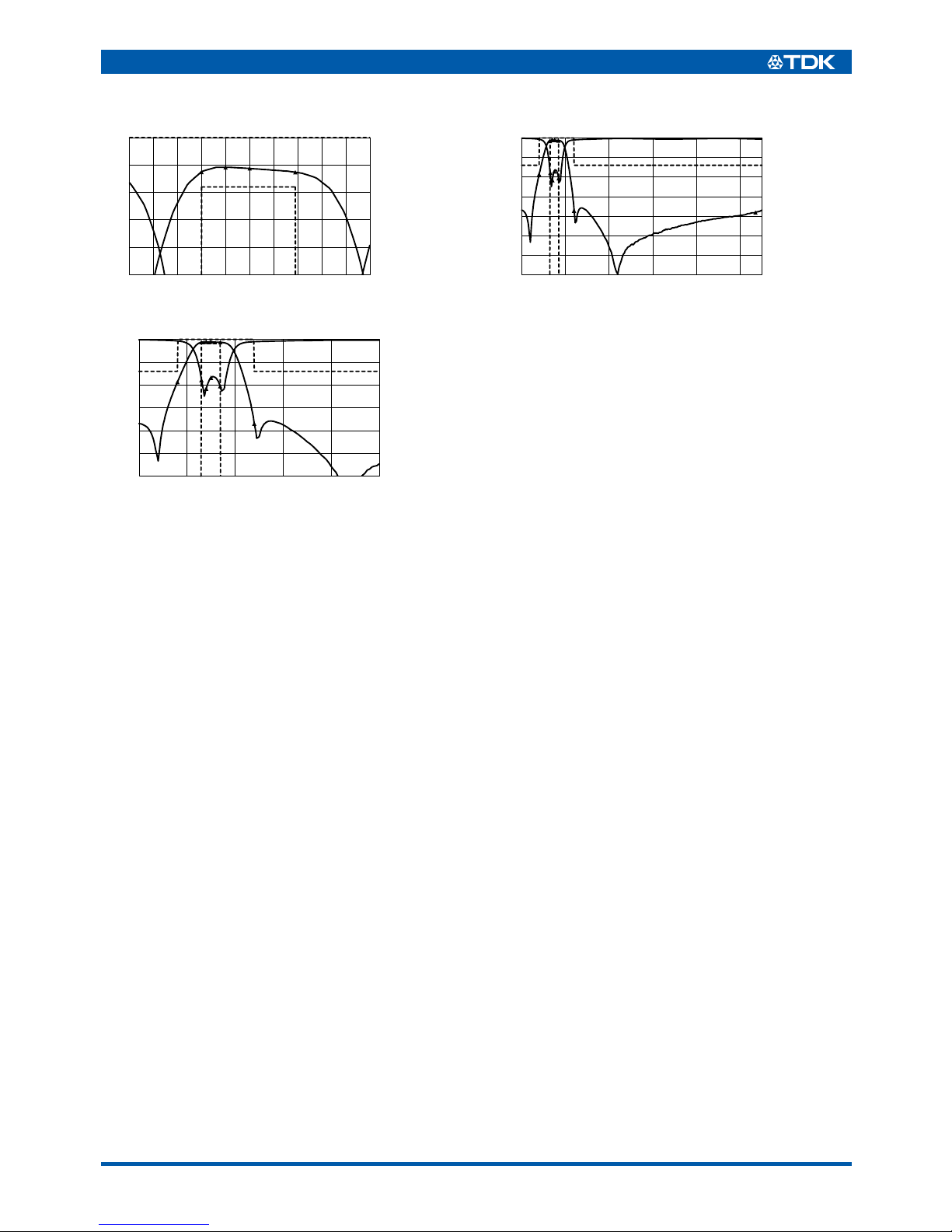

FREQUENCY CHARACTERISTICS

INSERTION LOSS ATTENUATION

RETURN LOSS

–70

–60

1000 3000 5000 90007000 11000

–40

–50

–30

–20

–10

Attenuatio

n(dB)

Frequency(GHz)

1: 1800MHz

–18.722dB

2: 3400MHz

–37.125dB

3: 11700MHz

–38.095dB

–5

2000 30002600 2800 290024002200 2500 270023002100

–4

–2

–3

–1

Insertion loss

(dB)

Frequency(GHz)

1: 2300MHz

–1.24dB

2: 2400MHz

–1.085dB

3: 2500MHz

–1.125dB

4: 2690MHz

–1.26dB

–60

1000 2000 3000 50004000 6000

–40

–50

–30

–20

–10

Return loss

(dB)

Frequency(MHz)

1: 2300MHz

–17.86dB

2: 2400MHz

–21.619dB

3: 2500MHz

–16.841dB

4: 2690MHz

–20.572dB
