TDK DEA Series DEA165850LT-1197B2 Manuel utilisateur

(1/2)

001-02 / 20080113 / e731_dea165850lt_1197.fm

• All specifications are subject to change without notice.

Multilayer Chip Low Pass Filters Conformity to RoHS Directive

For 5GHz W-LAN

DEA Series DEA165850LT-1197B2

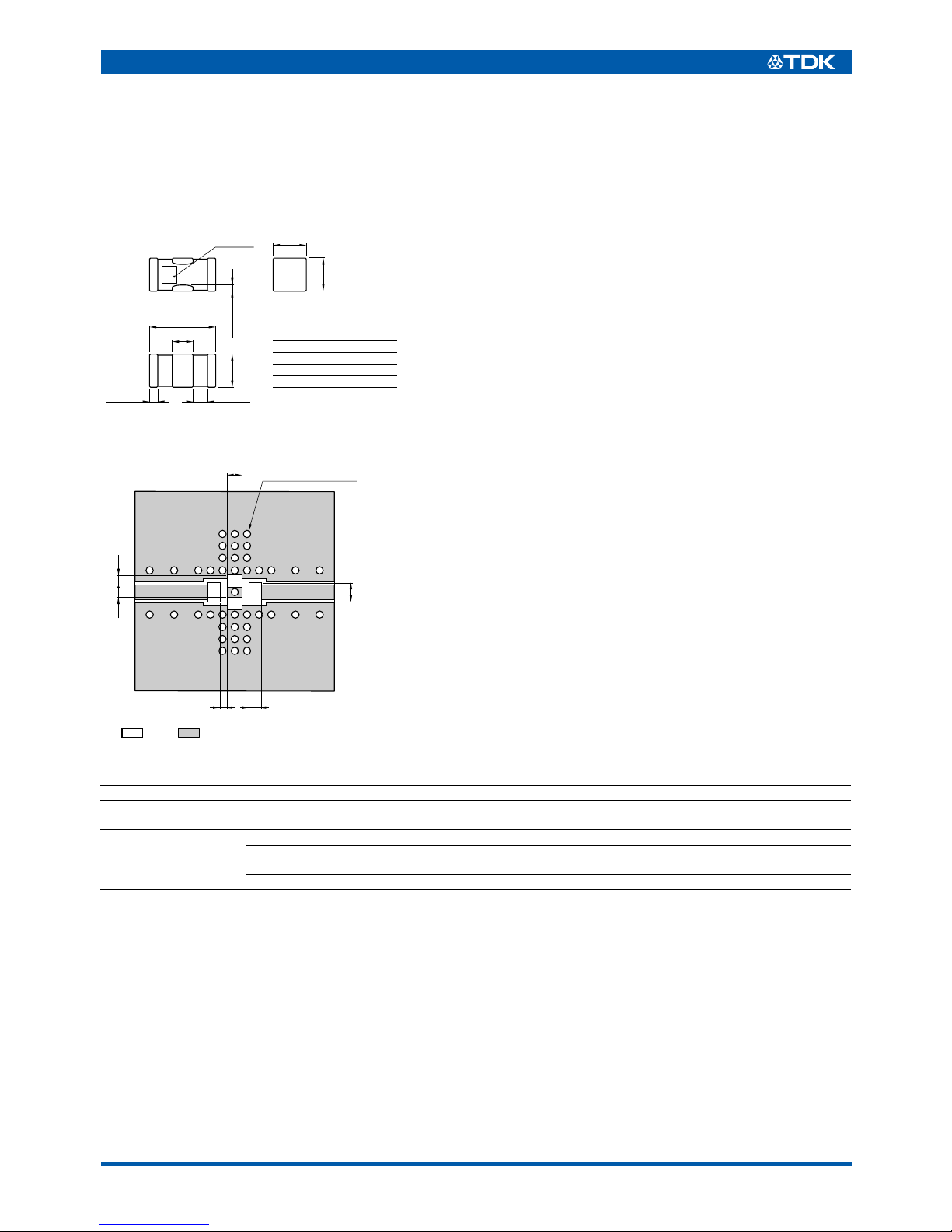

SHAPES AND DIMENSIONS

Dimensions in mm

0.2min.0.2±0.1

0.5±0.1

0.8±0.1

0.15min.

1.6±0.15

Marking

1IN

2 GND

3 OUT

4 GND

Terminal functions

RECOMMENDED PC BOARD PATTERNS

0.6

0.8

0.50.3

0.4 0.5

Land Solder resist Dimensions in mm

4-ø0.3 Through-hole

ELECTRICAL CHARACTERISTICS

Item Minimum value Typical value Maximum value

Insertion loss [4900 to 5950MHz] (dB) — — 0.7

Return loss [4900 to 5950MHz] (dB) 12 — —

Attenuation [9800MHz] (dB) 20 — —

[11900MHz] (dB) 30 — —

Temperature range Operating (°C) –40 —+85

Storage (°C) –40 —+85

• Ta: +25±5°C

•Conformity to RoHS Directive: This means that, in conformity with EU Directive 2002/95/EC, lead, cadmium, mercury, hexavalent chromium, and

specific bromine-based flame retardants, PBB and PBDE, have not been used, except for exempted applications.

(2/2)

001-02 / 20080113 / e731_dea165850lt_1197.fm

• All specifications are subject to change without notice.

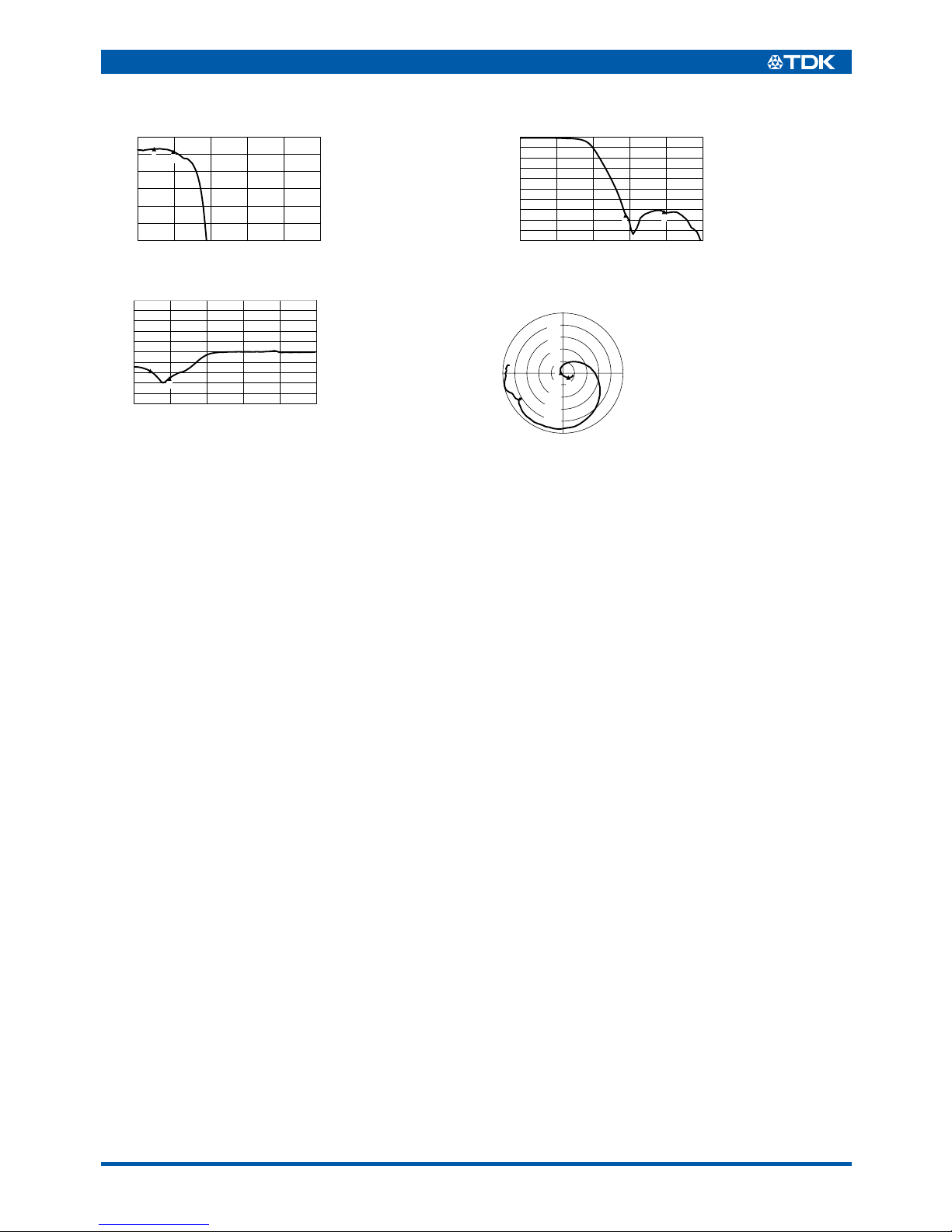

FREQUENCY CHARACTERISTICS

INSERTION LOSS

4000 14000120006000 8000 10000

Frequency(MHz)

–3.0

–2.0

–2.5

–1.0

–1.5

–0.5

Insertion loss(dB)

1: 4900MHz

–0.354dB

2: 5950MHz

–0.427dB

RETURN LOSS

4000 14000120006000 8000 10000

Frequency(MHz)

–40

–50

–20

–30

–10

Return loss(dB)

1: 4900MHz

–18.6dB

2: 5950MHz

–25.7dB

ATTENUATION

–50

–40

–45

–30

–35

–20

–25

–10

–15

–5

4000 14000120006000 8000 10000

Frequency(MHz)

Attenuation(dB)

1: 9800MHz

–37.8dB

2: 11900MHz

–36.2dB

VSWR

1: 4900MHz

0.101dB

2: 5950MHz

0.029dB

–0.2

0.2

0.4

0.6

0.8

–0.4

–0.6

–0.8

–1
